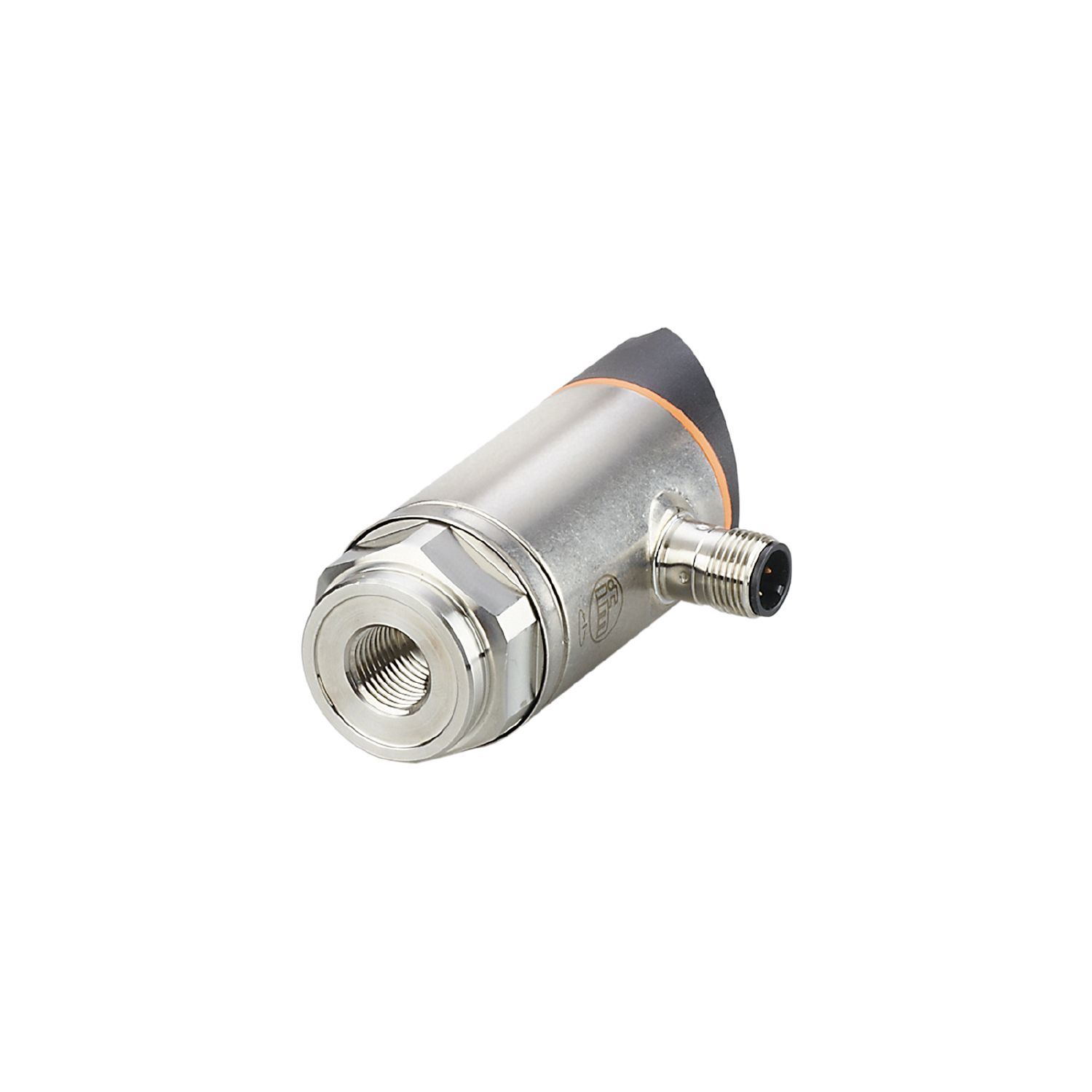

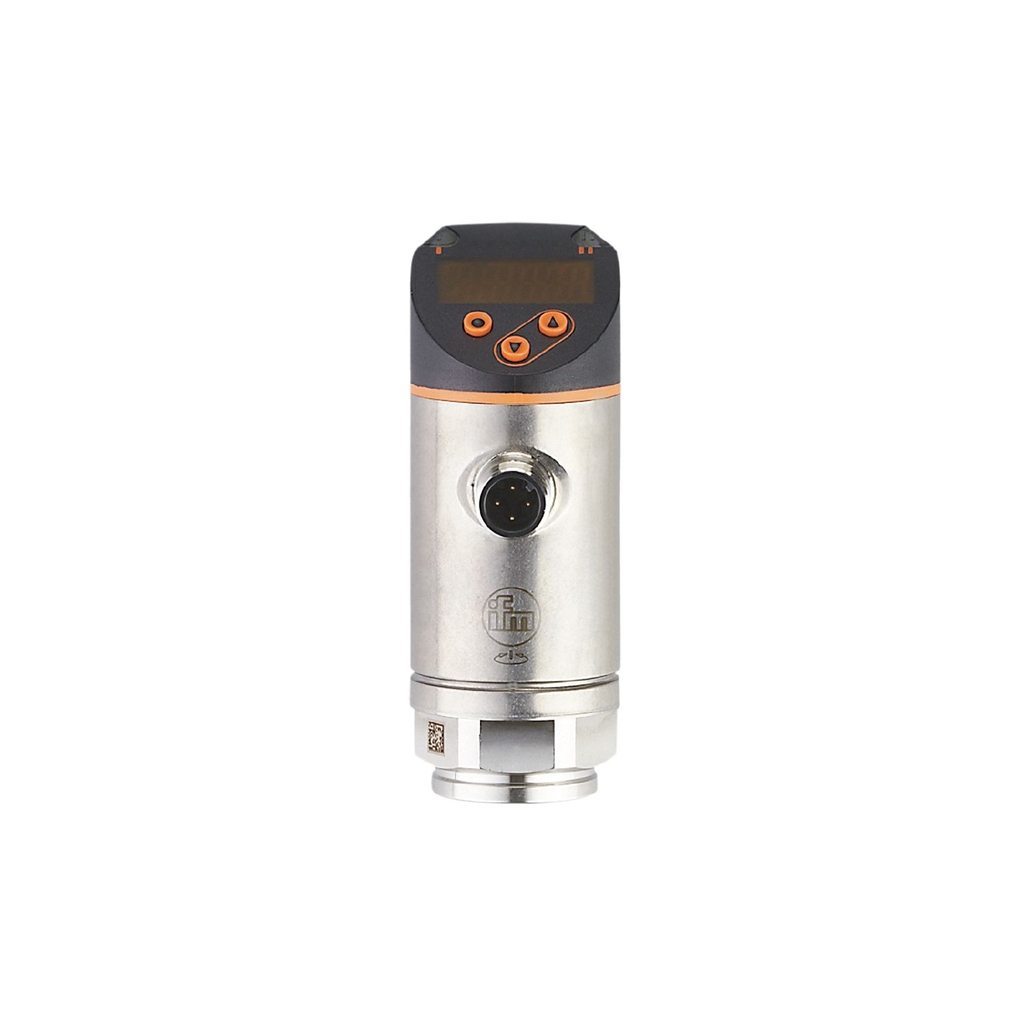

Đặc tính sản phẩm
| Số lượng đầu vào và đầu ra |
Số lượng đầu ra kỹ thuật số: 1; Number of analogue outputs: 1 |
| Phạm vi đo |
| 0…250 bar |
0…3620 psi |
0…25 MPa |
|
| Ren kết nối |
threaded connection G 1/4 internal thread M6 I |
Ứng dụng sản phẩm
| Tính năng đặc biệt |
Gold-plated contacts |
| Yếu tố đo lường |
metallic thin film cell |
| Ứng dụng sản phẩm |
for industrial applications |
| Phương tiện truyền thông |
liquids and gases |
| Nhiệt độ trung bình [°C] |
-25…80 |
| Áp suất nổ tối thiểu |
| 1200 bar |
17400 psi |
120 MPa |
|
| Mức áp suất |
|
| Kháng chân không [mbar] |
-1000 |
| Loại áp suất |
relative pressure |
Thông số điện
| Điện áp hoạt động [V] |
18…30 DC; (to SELV/PELV) |
| Mức tiêu thụ hiện tại [mA] |
|
| Điện trở cách điện nhỏ nhất [MΩ] |
100; (500 V DC) |
| Sự bảo vệ class |
III |
| Bảo vệ phân cực ngược |
yes |
| Thời gian trễ bật nguồn [s] |
|
| Giám sát |
yes |
Đầu vào/ đầu ra
| Số lượng đầu vào và đầu ra |
Số lượng đầu ra kỹ thuật số: 1; Number of analogue outputs: 1 |
Đầu ra
| Tổng số đầu ra |
2 |
| Tín hiệu đầu ra |
switching signal; analogue signal; IO-Link; (configurable) |
| Thiết kế điện |
PNP |
| Số lượng đầu ra kỹ thuật số |
1 |
| Hàm đầu ra |
normally open / normally closed; (parameterisable) |
| Đầu ra chuyển đổi giảm điện áp lớn nhất DC [V] |
2.5 |
| Xếp hạng dòng điện cố định của đầu ra chuyển đổ [mA] |
150; (200 (…60 °C) 250 (…40 °C)) |
| Chuyển đổi tần số DC [Hz] |
|
| Number of analogue outputs |
1 |
| Analogue current output [mA] |
4…20 |
| Max. load [Ω] |
500 |
| Analogue voltage output [V] |
0…10 |
| Min. load resistance [Ω] |
2000 |
| Bảo vệ ngắn mạch |
yes |
| Loại bảo vệ ngắn mạch |
pulsed |
| Bảo vệ quá tải |
yes |
Dải đo/cài đặt
| Phạm vi đo |
| 0…250 bar |
0…3620 psi |
0…25 MPa |
|
Cài đặt gốc / CMPT = 2
| Điểm đặt SP |
| 2…250 bar |
40…3620 psi |
0.2…25 MPa |
|
| Điểm đặt lại rP |
| 1…249 bar |
20…3600 psi |
0.1…24.9 MPa |
|
| Sự khác biệt giữa nhỏ nhất SP and rP |
|
| Các bước |
|
Status_B High Resolution / CMPT = 3
| Điểm đặt SP |
| 2…250 bar |
30…3626 psi |
0.2…25 MPa |
|
| Điểm đặt lại rP |
| 1…249 bar |
12…3608 psi |
0.1…24.9 MPa |
|
| Sự khác biệt giữa nhỏ nhất SP and rP |
|
| Các bước |
|
Độ chính xác / độ lệch
| Chuyển đổi điểm chính xác [% of the span] |
|
| Độ lặp lại [% of the span] |
|
| Đặc điểm sai lệch [% of the span] |
|
| Độ lệch trễ [% of the span] |
|
| Sự ổn định lâu dài [% of the span] |
|
| Hệ số nhiệt độ điểm không [% of the span / 10 K] |
0,2; (-25…80 °C) |
| Khoảng hệ số nhiệt độ [% of the span / 10 K] |
0,2; (-25…80 °C) |
Thời gian đáp ứng
| Thời gian đáp ứng [ms] |
|
| Thời gian trễ có thể lập trình dS, dr [s] |
0…50 |
| Damping process value dAP [s] |
0…4 |
| Damping for the analogue output dAA [s] |
0…4 |
| Max. response time analogue output [ms] |
3 |
Phần mềm/lập trình
| Tùy chọn cài đặt tham số |
hysteresis / window; normally open / normally closed; switch-on/switch-off delay; Damping; Màn hình unit; current/voltage output |
Giao diện
| Phương thức giao tiếp |
IO-Link |
| Kiểu truyền tải |
COM2 (38,4 kBaud) |
| Bản sửa đổi IO-Link |
1.1 |
| Tiêu chuẩn SDCI |
IEC 61131-9 |
| Chế độ SIO |
yes |
| Loại cổng chính bắt buộc |
A |
| Xử lý dữ liệu tương tự |
1 |
| Xử lý dữ liệu nhị phân |
1 |
| ID thiết bị được hỗ trợ |
| Type of operation |
DeviceID |
| Cài đặt gốc / CMPT = 2 |
428 |
| Status_B High Resolution / CMPT = 3 |
607 |
|
| Ghi chú |
| For further information please see the IODD PDF file under “Downloads” |
|
Cài đặt gốc / CMPT = 2
| Hồ sơ |
Smart Sensor: Process Data Variable; Device Identification, Device Diagnosis |
| Thời gian nhỏ nhất xử lý chu trình [ms] |
2.3 |
| Áp suất phân giải IO-Link [bar] |
1 |
| Áp suất phân giải IO-Link [MPa] |
0.1 |
| Dữ liệu quá trình IO-Link (theo chu kỳ) |
| function |
bit length |
| pressure |
14 |
| binary switching information |
1 |
|
| Chức năng IO-Link (không theo chu kỳ) |
application specific tag |
Status_B High Resolution / CMPT = 3
| Hồ sơ |
Smart Sensor ED2: Digital Measuring Sensor (0x000A), Identification and Diagnosis (0x4000) |
| Thời gian nhỏ nhất xử lý chu trình [ms] |
3 |
| Áp suất phân giải IO-Link [bar] |
0.1 |
| Áp suất phân giải IO-Link [MPa] |
0.01 |
| Dữ liệu quá trình IO-Link (theo chu kỳ) |
| function |
bit length |
| pressure |
16 |
| device status |
4 |
| binary switching information |
1 |
|
| Chức năng IO-Link (không theo chu kỳ) |
application specific tag |
Điều kiện hoạt động
| Nhiệt độ môi trường [°C] |
-25…80 |
| Nhiệt độ bảo quản [°C] |
-40…100 |
| Sự bảo vệ |
IP 65; IP 67 |
Thử nghiệm / phê duyệt
| EMC |
| DIN EN 61000-6-2 |
|
| DIN EN 61000-6-3 |
|
|
| Chống sốc |
| DIN EN 60068-2-27 |
50 g (11 ms) |
|
| Chống rung |
| DIN EN 60068-2-6 |
20 g (10…2000 Hz) |
|
| MTTF [years] |
190 |
| Phê duyệt UL |
|
| Thiết bị chỉ thị áp lực |
Sound engineering practice; can be used for group 2 fluids; group 1 fluids on request |
Dữ liệu cơ học
| Trọng lượng [g] |
231 |
| Vật liệu |
1.4542 (17-4 PH / 630); stainless steel (1.4404 / 316L) stainless steel (1.4404 / 316L); PBT+PC-GF30; PBT-GF20; PC |
| Vật liệu (wetted parts) |
1.4542 (17-4 PH / 630) |
| Áp suất tối thiểu |
100 million |
| Lực xiết [Nm] |
25…35; (recommended tightening torque; depends on lubrication, seal and pressure rating) |
| Ren kết nối |
threaded connection G 1/4 internal thread M6 I |
| Phần tử hạn chế được tích hợp |
no (can be retrofitted) |

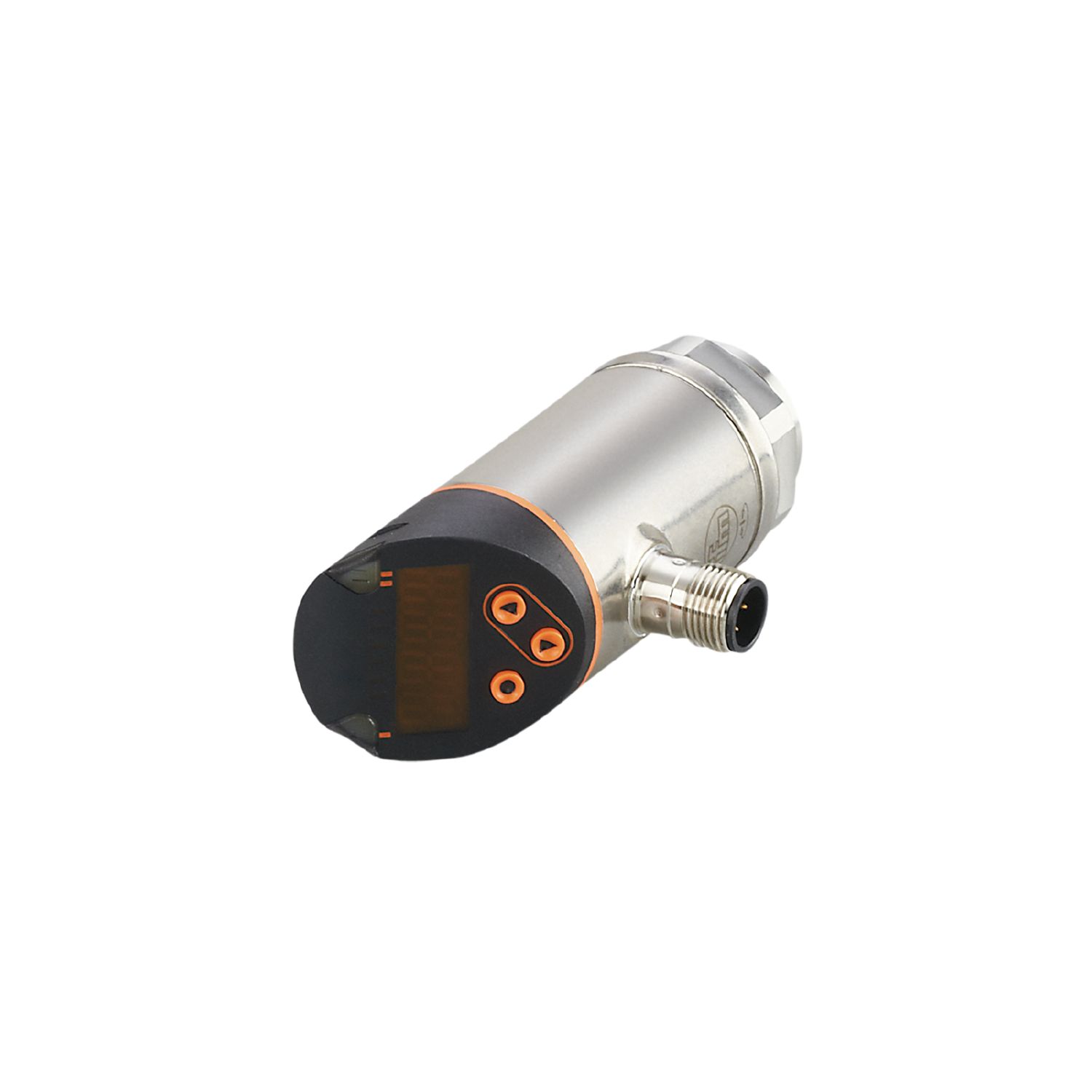

Màn hình / yếu tố vận hành
| Màn hình |
| Màn hình unit |
3 x LED, green (bar, psi, MPa) |
| switching status |
1 x LED, yellow |
| measured values |
alphanumeric display, red/green 4-digit |
|
Kết nối điện
| Kết nối |
Connector: 1 x M12; coding: A; Contacts: gold-plated |
