Cảm biến lưu lượng IFM SU7000 – Giải pháp đo lưu lượng siêu âm chính xác cho hệ thống công nghiệp

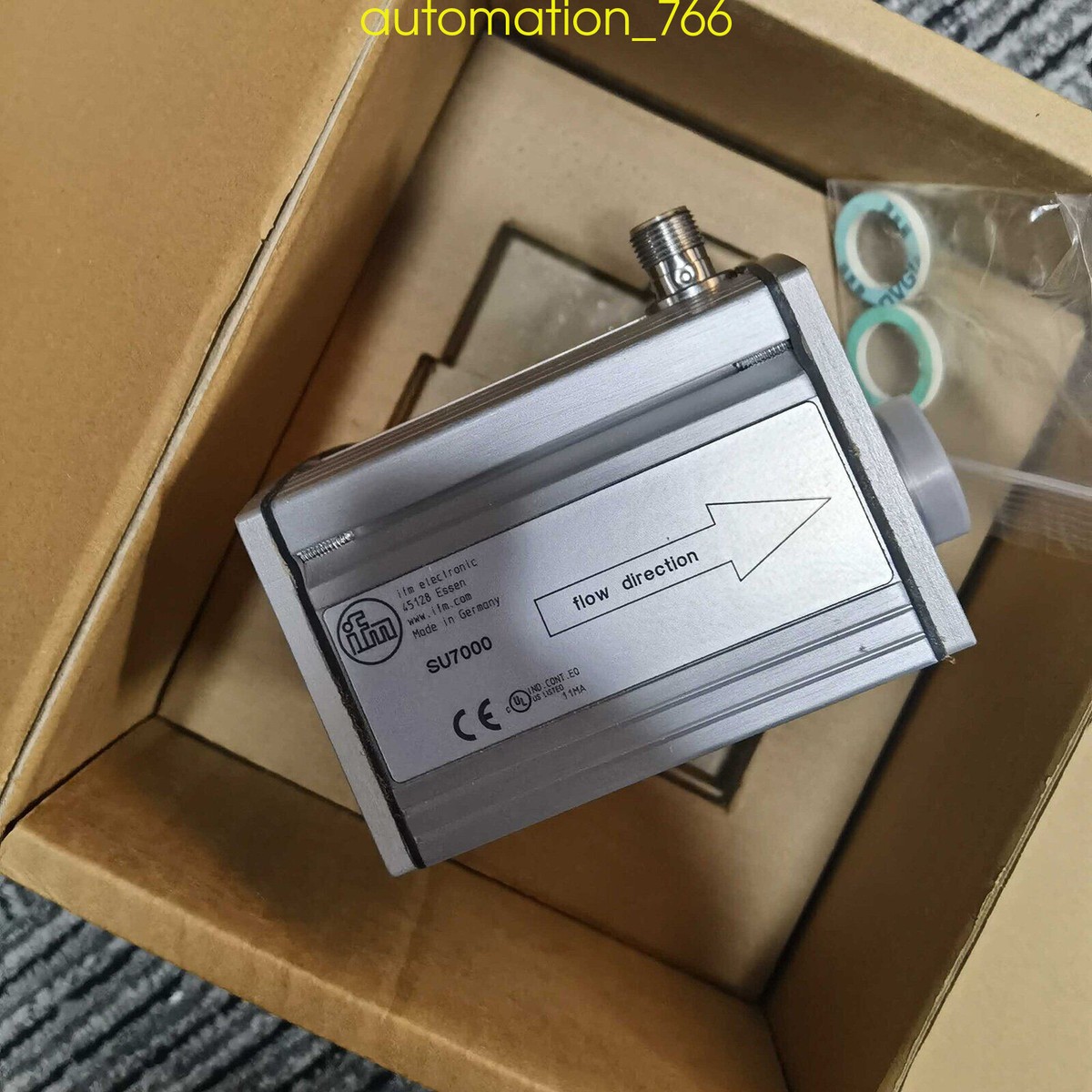

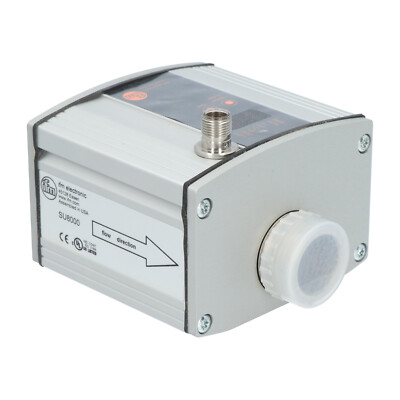

Cảm biến lưu lượng IFM SU7000 là gì?
Cảm biến lưu lượng IFM SU7000 là dòng cảm biến đo lưu lượng sử dụng công nghệ siêu âm (Ultrasonic Flow Sensor) do IFM Electronic phát triển. Thiết bị được thiết kế để đo lưu lượng tức thời, tổng lưu lượng tiêu thụ và nhiệt độ môi chất trong cùng một cảm biến, giúp giảm chi phí đầu tư và tối ưu hóa hệ thống điều khiển.
Không giống các đồng hồ đo lưu lượng dạng cơ khí, SU7000 không có bộ phận chuyển động nên hoạt động ổn định, tuổi thọ cao và hầu như không cần bảo trì. Thiết bị phù hợp với các hệ thống tuần hoàn nước, dầu làm mát, glycol và nhiều ứng dụng tự động hóa trong nhà máy.
Nguyên lý hoạt động của IFM SU7000
IFM SU7000 hoạt động dựa trên nguyên lý truyền sóng siêu âm.
Cảm biến phát và thu sóng siêu âm theo hai chiều trong dòng chất lỏng. Khi chất lỏng chuyển động, thời gian truyền của sóng siêu âm sẽ thay đổi. Bộ xử lý bên trong tính toán sự chênh lệch này để xác định chính xác tốc độ dòng chảy.
Ưu điểm của phương pháp đo siêu âm gồm:
- Không có cánh quạt hay turbine
- Không gây sụt áp đáng kể
- Không bị mài mòn
- Độ ổn định cao theo thời gian
- Đo được nhiều loại chất lỏng khác nhau
Thông số kỹ thuật của cảm biến lưu lượng IFM SU7000
Một số thông số nổi bật:
| Thông số | Giá trị |
|---|---|
| Công nghệ đo | Siêu âm (Ultrasonic) |
| Dải đo lưu lượng | 0 – 50 lít/phút (0 – 3 m³/h) |
| Nhiệt độ môi chất | -10…80°C |
| Áp suất làm việc | Tối đa 16 bar |
| Ngõ ra | Switching, Analog 4–20mA, 0–10V, Pulse |
| Nguồn cấp | 19–30 VDC |
| Cấp bảo vệ | IP67 |
| Kết nối điện | M12 |
| Hiển thị | LED 4 số |
Thiết bị còn hỗ trợ đo tổng lưu lượng (Totalizer) và nhiệt độ môi chất trong cùng một cảm biến.
Đặc điểm nổi bật của IFM SU7000
Độ chính xác cao
Công nghệ siêu âm cho phép đo lưu lượng với sai số thấp và khả năng lặp lại tốt, phù hợp với các quy trình yêu cầu độ ổn định cao.
Đo đồng thời nhiều thông số
Chỉ với một thiết bị có thể theo dõi:
- Lưu lượng tức thời
- Tổng lưu lượng
- Nhiệt độ môi chất
Điều này giúp giảm số lượng cảm biến cần lắp đặt.
Không cần bảo trì thường xuyên
Do không có bộ phận chuyển động nên:
- Không bị kẹt
- Không bị mài mòn
- Không cần thay thế turbine hoặc cánh quạt
Đây là ưu điểm lớn so với nhiều loại đồng hồ đo lưu lượng truyền thống.
Nhiều tín hiệu đầu ra
SU7000 hỗ trợ:
- Analog 4–20mA
- Analog 0–10V
- Output đóng/ngắt
- Pulse Output
Giúp dễ dàng kết nối PLC, HMI, SCADA hoặc hệ thống giám sát.
Màn hình LED trực quan
Thiết bị tích hợp màn hình LED hiển thị:
- Lưu lượng
- Nhiệt độ
- Tổng lưu lượng
- Trạng thái Output
Giúp người vận hành theo dõi nhanh ngay tại hiện trường.
Ứng dụng của cảm biến lưu lượng IFM SU7000
IFM SU7000 được sử dụng rộng rãi trong nhiều ngành công nghiệp như:
Hệ thống nước công nghiệp
- Giám sát nước làm mát
- Hệ thống tuần hoàn
- Hệ thống CIP
Ngành thực phẩm và đồ uống
- Kiểm soát lưu lượng nước sản xuất
- Theo dõi nước vệ sinh
Nhà máy xi măng
- Đo lưu lượng nước làm mát ổ bi
- Hệ thống thủy lực
- Bôi trơn
Ngành hóa chất
- Dung dịch Glycol
- Dầu công nghiệp
- Chất lỏng có độ nhớt thấp và trung bình
Hệ thống HVAC
- Nước lạnh Chiller
- Cooling Tower
- Hệ thống điều hòa trung tâm
Ưu điểm của IFM SU7000 so với cảm biến lưu lượng cơ học
| IFM SU7000 | Đồng hồ cơ |
|---|---|
| Không có bộ phận chuyển động | Có turbine hoặc cánh quạt |
| Không bị mài mòn | Dễ hao mòn |
| Bảo trì thấp | Cần bảo trì định kỳ |
| Đo thêm nhiệt độ | Thường không |
| Hỗ trợ Analog + Pulse + Switching | Thường hạn chế |
| Tuổi thọ cao | Thấp hơn |
Hướng dẫn lắp đặt
Để đảm bảo độ chính xác:
- Lắp đúng chiều dòng chảy.
- Sử dụng đúng bộ adapter theo kích thước đường ống.
- Tránh lắp ngay sau co, van hoặc máy bơm nếu không đảm bảo đoạn ống thẳng.
- Đảm bảo đường ống luôn đầy chất lỏng khi đo.
Việc lắp đặt đúng kỹ thuật sẽ giúp thiết bị đạt hiệu suất và độ ổn định tối ưu.
Vì sao nên chọn IFM SU7000?
Những lý do khiến IFM SU7000 được nhiều nhà máy lựa chọn:
- Công nghệ siêu âm hiện đại
- Đo đồng thời lưu lượng và nhiệt độ
- Không cần bảo trì nhiều
- Độ chính xác cao
- Tích hợp nhiều chuẩn tín hiệu
- Màn hình LED dễ quan sát
- Thiết kế chắc chắn đạt chuẩn IP67
Kết luận
Cảm biến lưu lượng IFM SU7000 là giải pháp đo lưu lượng siêu âm hiệu quả cho các hệ thống công nghiệp hiện đại. Với khả năng đo lưu lượng, tổng lưu lượng và nhiệt độ trong cùng một thiết bị, cùng thiết kế không có bộ phận chuyển động, SU7000 giúp nâng cao độ tin cậy, giảm chi phí bảo trì và tối ưu hiệu suất vận hành.
Đây là lựa chọn phù hợp cho các hệ thống nước công nghiệp, dầu làm mát, glycol, HVAC, thực phẩm, xi măng và nhiều dây chuyền tự động hóa khác. Theo thông số từ nhà sản xuất, SU7000 hỗ trợ môi chất như nước, dầu và dung dịch glycol, dải đo đến 50 lít/phút, nhiệt độ môi chất từ -10 đến 80°C và nhiều tùy chọn ngõ ra như analog, switching và pulse
