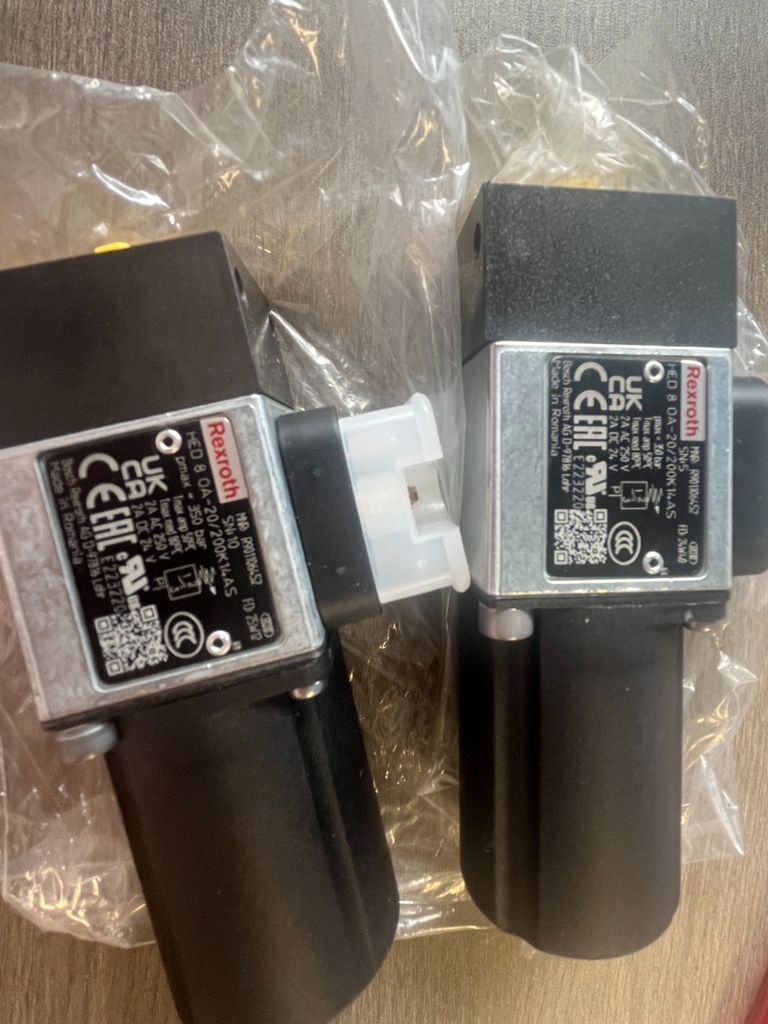

Công tắc áp suất Rexroth HED 8 OA-20/200K14AS – R901106452

Rexroth HED 8 OA-20/200K14AS là công tắc áp suất dùng để giám sát áp suất trong hệ thống thủy lực và chuyển trạng thái tiếp điểm điện khi đạt ngưỡng cài đặt. Thiết bị hỗ trợ đưa tín hiệu về mạch điều khiển để thực hiện các chức năng như xác nhận đủ áp, cảnh báo hoặc điều khiển theo áp suất.

Khi tìm mua sản phẩm, cần đối chiếu đầy đủ model HED 8 OA-20/200K14AS và mã vật tư R901106452 để lựa chọn đúng phiên bản.

Thông số trên nhãn thiết bị

Lưu ý: Áp suất tối đa 350 bar không đồng nghĩa với toàn bộ dải điều chỉnh ngưỡng tác động. Dải cài đặt, điều kiện tải tiếp điểm và sơ đồ đấu dây cần được đối chiếu với tài liệu kỹ thuật đúng mã sản phẩm.

Nguyên lý hoạt động

Công tắc áp suất Rexroth HED 8 nhận áp suất từ hệ thống thủy lực. Khi áp suất đạt ngưỡng đã thiết lập, cơ cấu bên trong tác động làm thay đổi trạng thái tiếp điểm điện.

Tín hiệu này có thể được sử dụng để:

• Xác nhận hệ thống đã đạt áp suất yêu cầu trước khi chạy bước tiếp theo.

• Đưa tín hiệu cảnh báo khi áp suất đi qua ngưỡng cài đặt.

• Tham gia mạch điều khiển bơm hoặc cơ cấu chấp hành theo thiết kế.

• Giám sát trạng thái áp suất tại một vị trí trong hệ thống.

Chức năng thực tế phụ thuộc vào cách đấu nối tiếp điểm và chương trình điều khiển của máy.

Đặc điểm của công tắc áp suất Rexroth HED 8

Đưa tín hiệu áp suất vào mạch điều khiển

Thiết bị chuyển điều kiện áp suất thành trạng thái đóng hoặc mở tiếp điểm. Nhờ đó, hệ thống điều khiển có thể nhận biết thời điểm áp suất đạt ngưỡng mà không cần người vận hành theo dõi liên tục.

Hỗ trợ giám sát trình tự vận hành

Trong các hệ thống yêu cầu đủ áp trước khi thực hiện thao tác, công tắc áp suất có thể được dùng làm tín hiệu xác nhận điều kiện vận hành. Việc bố trí và cài đặt đúng giúp máy thực hiện trình tự phù hợp với yêu cầu công nghệ.

Thuận tiện khi tra cứu phụ tùng

Model và mã MNR được thể hiện trên nhãn giúp bộ phận kỹ thuật xác định phiên bản cần mua. Đây là thông tin quan trọng khi đặt hàng thay thế hoặc chuẩn bị phụ tùng dự phòng.

Ứng dụng trong hệ thống thủy lực

Tùy thiết kế và yêu cầu kỹ thuật, công tắc áp suất có thể được sử dụng tại:

• Trạm nguồn thủy lực.

• Mạch kẹp và giữ phôi.

• Máy ép và thiết bị sử dụng xi lanh thủy lực.

• Mạch giám sát áp suất cấp.

• Hệ thống điều khiển có yêu cầu xác nhận đủ áp.

Trước khi lắp đặt, cần kiểm tra sự phù hợp về môi chất, áp suất, nhiệt độ, kiểu kết nối và yêu cầu điện của hệ thống.

Lưu ý khi mua thay thế HED 8 OA-20/200K14AS

Để lựa chọn đúng công tắc áp suất Rexroth R901106452, cần kiểm tra các thông tin sau:

1. Đầy đủ model: Đối chiếu cả phần hậu tố K14AS.

2. Mã vật tư: Kiểm tra MNR R901106452 trên nhãn.

3. Ngưỡng áp suất cần cài đặt: Phù hợp với yêu cầu vận hành của máy.

4. Kết nối cơ khí: Kiểm tra vị trí lắp, kích thước và bề mặt làm kín.

5. Kết nối điện: Đối chiếu giắc cắm, sơ đồ chân và đặc tính tải.

6. Điều kiện sử dụng: Xác nhận môi chất và nhiệt độ làm việc cho phép.

Không nên quyết định thay thế chỉ dựa vào hình dáng bên ngoài hoặc tên dòng HED 8.

Câu hỏi thường gặp

Rexroth HED 8 OA-20/200K14AS có phải van điện từ không?

Thiết bị này là công tắc áp suất. Chức năng chính là chuyển trạng thái tiếp điểm theo áp suất để gửi tín hiệu cho mạch điều khiển.

Thông số AC 250 V và DC 24 V có nghĩa là gì?

Đây là các thông số điện của tiếp điểm được ghi trên nhãn. Khi đấu nối, cần kiểm tra thêm điều kiện tải và hướng dẫn của nhà sản xuất; không mặc định đây là điện áp cấp nguồn cho thiết bị.

Có thể thay bằng phiên bản HED 8 khác không?

Cần so sánh tài liệu kỹ thuật của hai mã, đặc biệt là dải cài đặt, kết nối điện, kiểu lắp và đặc tính chuyển mạch trước khi xác nhận khả năng thay thế.

Yêu cầu báo giá công tắc áp suất Rexroth R901106452

Khi cần báo giá Rexroth HED 8 OA-20/200K14AS, hãy cung cấp ảnh nhãn, mã MNR R901106452, số lượng và thời gian giao hàng mong muốn. Thông tin đầy đủ giúp việc kiểm tra sản phẩm và lựa chọn phiên bản phù hợp chính xác hơn.
