1. Động cơ tích năng máy cắt VD4 ABB là gì?

Động cơ tích năng máy cắt VD4 ABB là động cơ điện được lắp trong cơ cấu truyền động của máy cắt chân không trung thế VD4. Nhiệm vụ chính của động cơ là truyền động cho cơ cấu nạp lò xo, giúp tích trữ năng lượng cơ học cần thiết để máy cắt thực hiện thao tác đóng.

ABB VD4 sử dụng cơ cấu truyền động cơ khí kiểu tích năng bằng lò xo. ABB mô tả dòng VD4 là máy cắt chân không trung thế sử dụng cơ cấu chấp hành cơ khí dạng lò xo cho hệ thống phân phối điện sơ cấp.

Trong hệ thống này, lò xo có thể được nạp bằng tay hoặc tự động bằng charging motor – động cơ tích năng. Khi nguồn điều khiển được cấp và lò xo chưa được nạp đủ, motor sẽ hoạt động để nạp năng lượng cho cơ cấu lò xo.

2. Thông số động cơ tích năng VD4 ABB trong hình

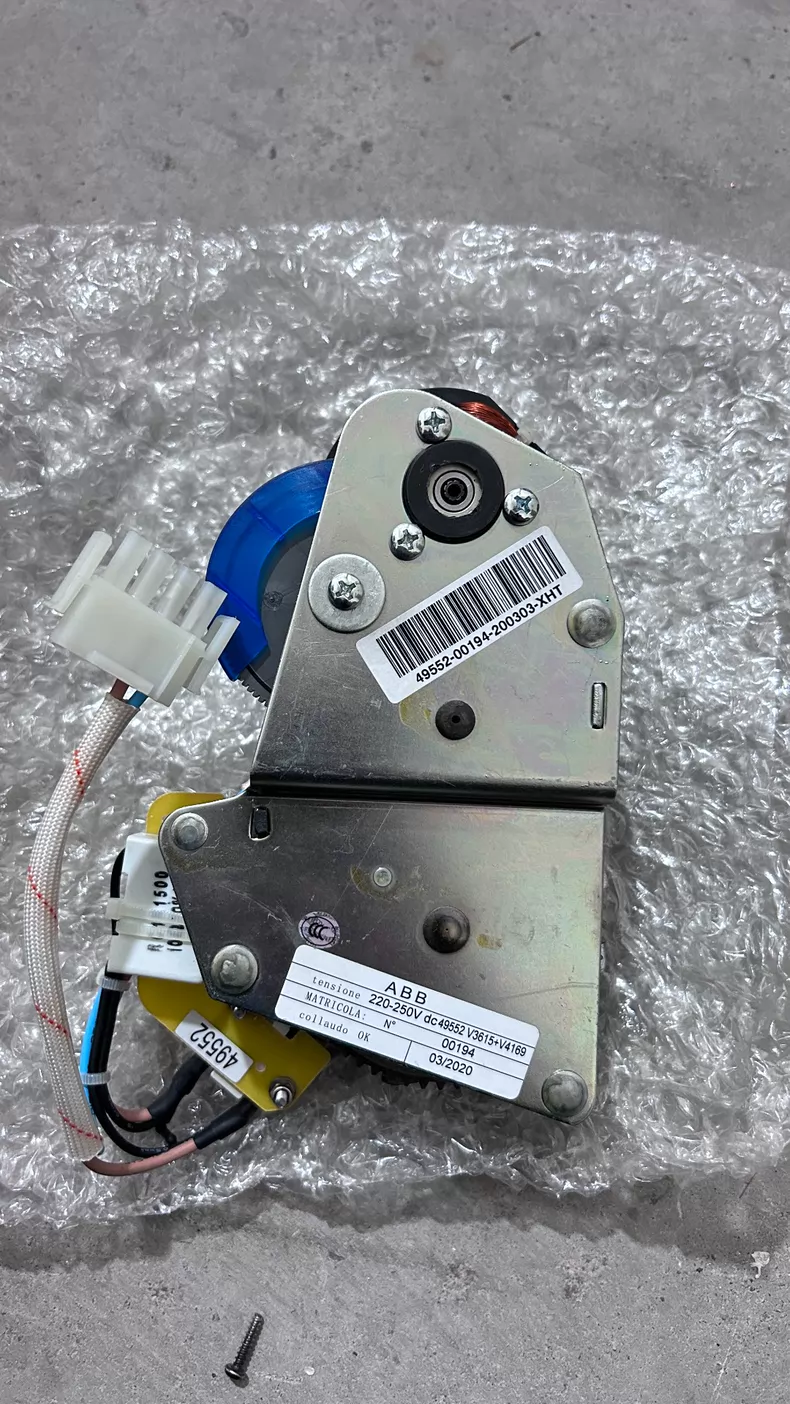

Sản phẩm minh họa là động cơ tích năng sử dụng cho cơ cấu máy cắt VD4 ABB với các thông tin thể hiện trên tem:

Lưu ý: điện áp và công suất motor có thể khác nhau tùy phiên bản máy cắt và cấu hình nguồn điều khiển. Khi thay thế cần kiểm tra trực tiếp tem motor cũ, sơ đồ điện và mã phụ kiện của máy cắt.

3. Chức năng của motor tích năng máy cắt VD4 ABB

Động cơ tích năng đóng vai trò quan trọng trong cơ cấu đóng cắt của máy cắt VD4.

Tự động nạp lò xo đóng

Khi lò xo đóng ở trạng thái chưa tích đủ năng lượng, motor được cấp điện và truyền chuyển động qua hệ thống bánh răng đến cơ cấu nạp lò xo.

Motor tiếp tục hoạt động cho đến khi lò xo đạt trạng thái CHARGED – đã tích năng.

Tích trữ năng lượng cho thao tác đóng máy cắt

Năng lượng điện của nguồn điều khiển được motor chuyển thành cơ năng và tích trữ trong lò xo.

Khi có lệnh đóng, năng lượng này được giải phóng nhanh để vận hành cơ cấu tiếp điểm của máy cắt.

Tự động tái tích năng sau khi đóng

Sau một thao tác đóng, năng lượng của lò xo đóng bị giải phóng. Nếu nguồn điều khiển vẫn được duy trì, motor sẽ tự động chạy để nạp lại lò xo, chuẩn bị cho chu trình thao tác tiếp theo.

Tài liệu ABB mô tả cơ cấu VD4 có thể được nạp tự động bằng charging motor và trạng thái tích năng được hiển thị trên bộ chỉ thị của cơ cấu truyền động.

4. Nguyên lý hoạt động của động cơ tích năng VD4

Có thể hiểu nguyên lý làm việc theo chu trình:

Nguồn điều khiển → Motor tích năng → Bộ truyền bánh răng → Cơ cấu nạp → Lò xo đóng → Tích trữ năng lượng

Bước 1: Kiểm tra trạng thái lò xo

Khi lò xo chưa được nạp, tiếp điểm điều khiển motor cho phép cấp nguồn cho động cơ.

Bước 2: Motor bắt đầu quay

Motor nhận nguồn DC và tạo chuyển động quay.

Bước 3: Hộp giảm tốc truyền chuyển động

Trục motor truyền động qua hệ thống bánh răng nhằm tăng mô-men và đưa cơ cấu tích năng hoạt động.

Trong tài liệu hướng dẫn ABB, cụm này được thể hiện gồm charging motor with gearing, hệ thống truyền động và bộ tích năng lò xo.

Bước 4: Lò xo được nén/tích năng

Cơ cấu truyền động liên tục tích năng cho lò xo đến vị trí quy định.

Bước 5: Motor tự ngắt

Khi quá trình nạp hoàn tất, cơ cấu công tắc hành trình/tiếp điểm phụ thay đổi trạng thái, cắt nguồn motor.

Máy cắt lúc này ở trạng thái sẵn sàng thực hiện thao tác đóng.

5. Tại sao máy cắt VD4 ABB cần động cơ tích năng?

Máy cắt trung thế phải đóng tiếp điểm với tốc độ và lực xác định. Vì vậy không thể phụ thuộc trực tiếp vào tốc độ của một motor điện tại thời điểm nhận lệnh đóng.

Thay vào đó, hệ thống sử dụng nguyên lý:

Nạp năng lượng từ trước → lưu trữ trong lò xo → giải phóng năng lượng nhanh khi có lệnh đóng.

Thiết kế này giúp cơ cấu máy cắt có năng lượng sẵn sàng để thao tác và không phụ thuộc vào việc motor phải tăng tốc tức thời khi nhận lệnh đóng.

ABB xác nhận dòng VD4 sử dụng cơ cấu truyền động cơ khí tích năng và free-trip để thực hiện các thao tác đóng và mở máy cắt.

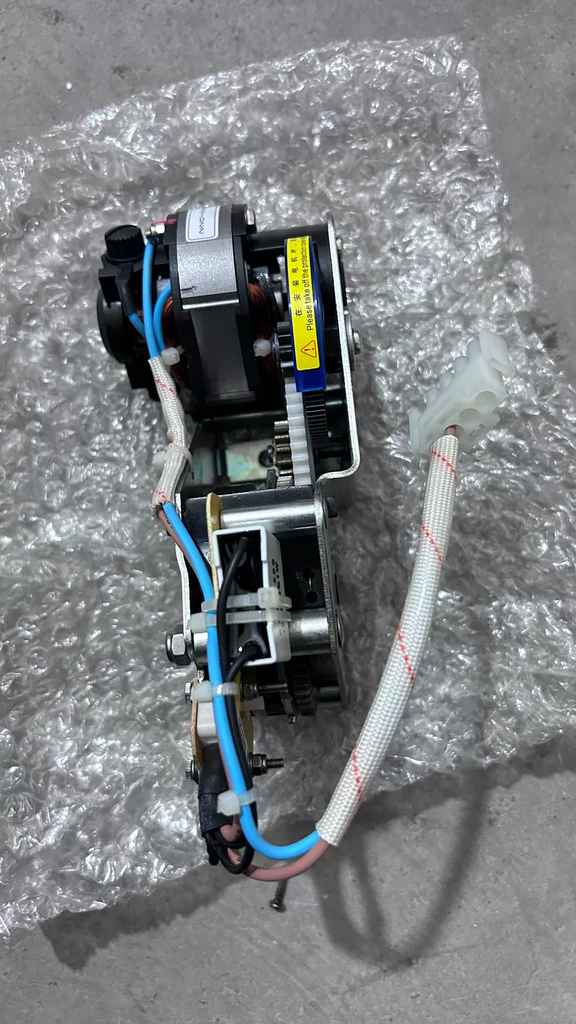

6. Cấu tạo cơ bản của motor tích năng VD4 ABB

Một cụm động cơ tích năng thường bao gồm:

• Động cơ điện.

• Trục motor.

• Hệ thống bánh răng giảm tốc.

• Vỏ bảo vệ cơ cấu truyền động.

• Đầu nối điện.

• Cơ cấu liên kết với bộ nạp lò xo.

• Các vị trí cố định motor vào bộ truyền động máy cắt.

Trong cụm cơ cấu VD4, motor phối hợp với bánh răng, cơ cấu tích năng, công tắc phụ và hệ thống cơ khí của bộ truyền động để hoàn thành quá trình nạp lò xo.

7. Dấu hiệu động cơ tích năng VD4 ABB bị hỏng

Một số hiện tượng thường gặp trong quá trình vận hành gồm:

Motor không chạy

Khi máy cắt vừa thao tác xong nhưng motor không thực hiện quá trình tái tích năng, cần kiểm tra:

• Nguồn cấp motor.

• Cầu chì hoặc MCB nguồn điều khiển.

• Tiếp điểm hành trình.

• Dây dẫn và đầu nối.

• Cuộn dây motor.

• Cơ cấu bánh răng.

Motor chạy nhưng lò xo không tích năng

Trường hợp này có thể liên quan đến:

• Bánh răng bị mòn hoặc hỏng.

• Khớp truyền động bị trượt.

• Cơ cấu tích năng bị kẹt.

• Motor yếu, không đủ mô-men.

Motor chạy liên tục không dừng

Cần kiểm tra ngay:

• Công tắc hành trình báo đầy lò xo.

• Tiếp điểm điều khiển motor.

• Cơ cấu truyền động.

• Cơ cấu báo trạng thái tích năng.

Nếu motor tiếp tục được cấp điện khi lò xo đã nạp đủ, động cơ và bộ truyền có nguy cơ quá nhiệt hoặc hư hỏng.

Motor nóng bất thường

Có thể xuất phát từ:

• Điện áp nguồn không phù hợp.

• Cơ cấu cơ khí bị kẹt.

• Ma sát lớn.

• Bánh răng hư hỏng.

• Motor hoạt động quá lâu.

• Cuộn dây motor xuống cấp.

8. Cách kiểm tra motor tích năng máy cắt VD4

Khi kiểm tra động cơ tích năng cần thực hiện theo đúng quy trình an toàn điện và tài liệu kỹ thuật của máy cắt.

Một số nội dung cần kiểm tra gồm:

Kiểm tra nguồn cấp

Đo điện áp tại đầu vào motor và so sánh với điện áp định mức trên tem.

Ví dụ với motor trong hình:

Điện áp định mức: 220 VDC

Không nên thay bằng motor có điện áp khác khi chưa xác nhận tương thích với mạch điều khiển.

Kiểm tra cơ khí

Kiểm tra:

• Trục motor.

• Bánh răng.

• Khớp truyền động.

• Độ trơn của cơ cấu nạp lò xo.

• Tình trạng kẹt cơ khí.

Kiểm tra quá trình tích năng

Quan sát từ trạng thái lò xo chưa nạp đến khi motor chạy và chỉ thị chuyển sang trạng thái đã tích năng.

ABB yêu cầu khi kiểm tra máy cắt trang bị cơ cấu motor phải kiểm tra charging motor bằng cách cấp đúng điện áp nguồn thiết kế.

9. Những lưu ý khi thay động cơ tích năng VD4 ABB

Không nên lựa chọn motor chỉ dựa trên hình dáng bên ngoài.

Khi mua motor tích năng máy cắt VD4 ABB, cần xác định tối thiểu:

1. Model máy cắt VD4.

2. Serial Number của máy cắt.

3. Model của motor cũ.

4. Điện áp motor.

5. Công suất motor.

6. Kiểu đầu nối.

7. Kiểu hộp số và bánh răng.

8. Vị trí lắp đặt.

9. Hình ảnh tem motor cũ.

10. Hình ảnh tổng thể cơ cấu truyền động.

Đặc biệt, 220 VDC không đồng nghĩa với 220 VAC. Hai loại nguồn này không thể tự ý thay thế cho nhau.

ABB VD4 có nhiều phiên bản và cấu hình phụ kiện khác nhau, do đó cần đối chiếu đúng cấu hình thực tế trước khi đặt phụ tùng.

10. Ứng dụng của động cơ tích năng VD4 ABB

Động cơ tích năng được sử dụng cùng máy cắt chân không VD4 trong nhiều hệ thống trung thế như:

• Tủ điện trung thế.

• Trạm biến áp.

• Nhà máy điện.

• Nhà máy thủy điện.

• Nhà máy xi măng.

• Nhà máy thép.

• Hệ thống điện công nghiệp.

• Trung tâm phân phối điện.

• Nhà máy sản xuất.

• Hệ thống cấp điện cho động cơ và máy biến áp.

Dòng VD4 được ABB thiết kế cho hệ thống phân phối điện sơ cấp và có thể được sử dụng để điều khiển, bảo vệ cáp, đường dây, máy biến áp, động cơ và nhiều tải trung thế khác.

11. Ưu điểm của động cơ tích năng trong máy cắt VD4

Việc sử dụng motor nạp lò xo mang lại nhiều lợi ích trong vận hành:

• Tự động nạp lại năng lượng sau thao tác đóng.

• Giảm thao tác tích năng thủ công.

• Chuẩn bị sẵn năng lượng cho lần đóng tiếp theo.

• Phù hợp với điều khiển máy cắt từ xa.

• Hỗ trợ hệ thống tự động hóa trạm điện.

• Cho phép cơ cấu đóng hoạt động dựa trên năng lượng đã được tích trữ trước.

Ngoài nạp bằng motor, cơ cấu VD4 cũng cho phép nạp lò xo bằng tay trong những cấu hình phù hợp.

12. Mua động cơ tích năng máy cắt VD4 ABB cần cung cấp thông tin gì?

Để xác định đúng phụ tùng thay thế, khách hàng nên cung cấp:

• Ảnh tổng thể máy cắt VD4.

• Ảnh nameplate máy cắt.

• Ảnh động cơ tích năng.

• Ảnh tem thông số motor.

• Điện áp nguồn điều khiển.

• Mã sản phẩm hoặc part number nếu có.

Đối với sản phẩm trong hình minh họa, các thông tin quan trọng nhận dạng được gồm:

Model: D1D25-202A
Điện áp: 220 VDC
Công suất: 80 W

Việc đối chiếu chính xác các thông số trước khi thay thế giúp tránh trường hợp motor có hình dạng tương tự nhưng khác điện áp, công suất hoặc cơ cấu truyền động.

Câu hỏi thường gặp về động cơ tích năng VD4 ABB

Động cơ tích năng VD4 dùng để làm gì?

Motor có nhiệm vụ nạp năng lượng cho lò xo của cơ cấu truyền động máy cắt, chuẩn bị năng lượng cho thao tác đóng.

Motor tích năng có phải motor đóng máy cắt không?

Không hoàn toàn. Motor chủ yếu nạp năng lượng vào lò xo. Khi có lệnh đóng, năng lượng đã tích trong lò xo được giải phóng để vận hành cơ cấu đóng.

Máy cắt VD4 có thể tích năng bằng tay không?

Có. Tài liệu ABB cho biết cơ cấu tích năng có thể được nạp tự động bằng motor hoặc nạp thủ công bằng cần tích năng, tùy cấu hình máy cắt.

Motor 220 VDC có thay bằng motor 220 VAC được không?

Không nên. Cần sử dụng đúng loại nguồn, điện áp, công suất và cấu hình motor theo thiết kế của máy cắt.

Motor không chạy có chắc chắn là motor hỏng không?

Không. Cần kiểm tra cả nguồn cấp, cầu chì/MCB, dây dẫn, tiếp điểm hành trình, mạch điều khiển và cơ cấu cơ khí trước khi kết luận motor bị hỏng.

Kết luận

Động cơ tích năng máy cắt VD4 ABB là một bộ phận quan trọng trong cơ cấu truyền động máy cắt, đảm nhiệm việc tự động nạp năng lượng cho lò xo đóng. Khi motor hoạt động đúng, máy cắt có thể nhanh chóng tái lập trạng thái sẵn sàng sau mỗi lần thao tác.

Khi cần thay thế motor tích năng VD4 ABB, cần đặc biệt chú ý đến model, điện áp nguồn, công suất, kiểu hộp số và mã phụ tùng để đảm bảo tương thích với cơ cấu máy cắt.

Đối với động cơ trong hình minh họa, thông tin trên tem cho thấy:

D1D25-202A – 220 VDC – 80 W

Đây là những thông số quan trọng cần đối chiếu khi tìm motor thay thế cho máy cắt VD4 ABB.
