Mô đun CPU BMXP341000 Schneider Electric – CPU Modicon M340, Modbus

Mô đun CPU BMXP341000 là bộ xử lý trung tâm thuộc nền tảng tự động hóa Modicon M340 của Schneider Electric. Thiết bị được thiết kế để xử lý chương trình điều khiển, quản lý các module I/O và thực hiện truyền thông Modbus trong các hệ thống tự động hóa công nghiệp.

BMXP341000 hỗ trợ tối đa 512 Digital I/O và 128 Analog I/O, tích hợp cổng truyền thông Modbus RS232/RS485 cùng cổng USB phục vụ lập trình và cấu hình. Với thiết kế module nhỏ gọn và khả năng xử lý ổn định, sản phẩm được sử dụng trong nhiều hệ thống điều khiển máy, dây chuyền sản xuất, xử lý nước, năng lượng và tự động hóa quá trình.

1. Mô đun CPU BMXP341000 là gì?

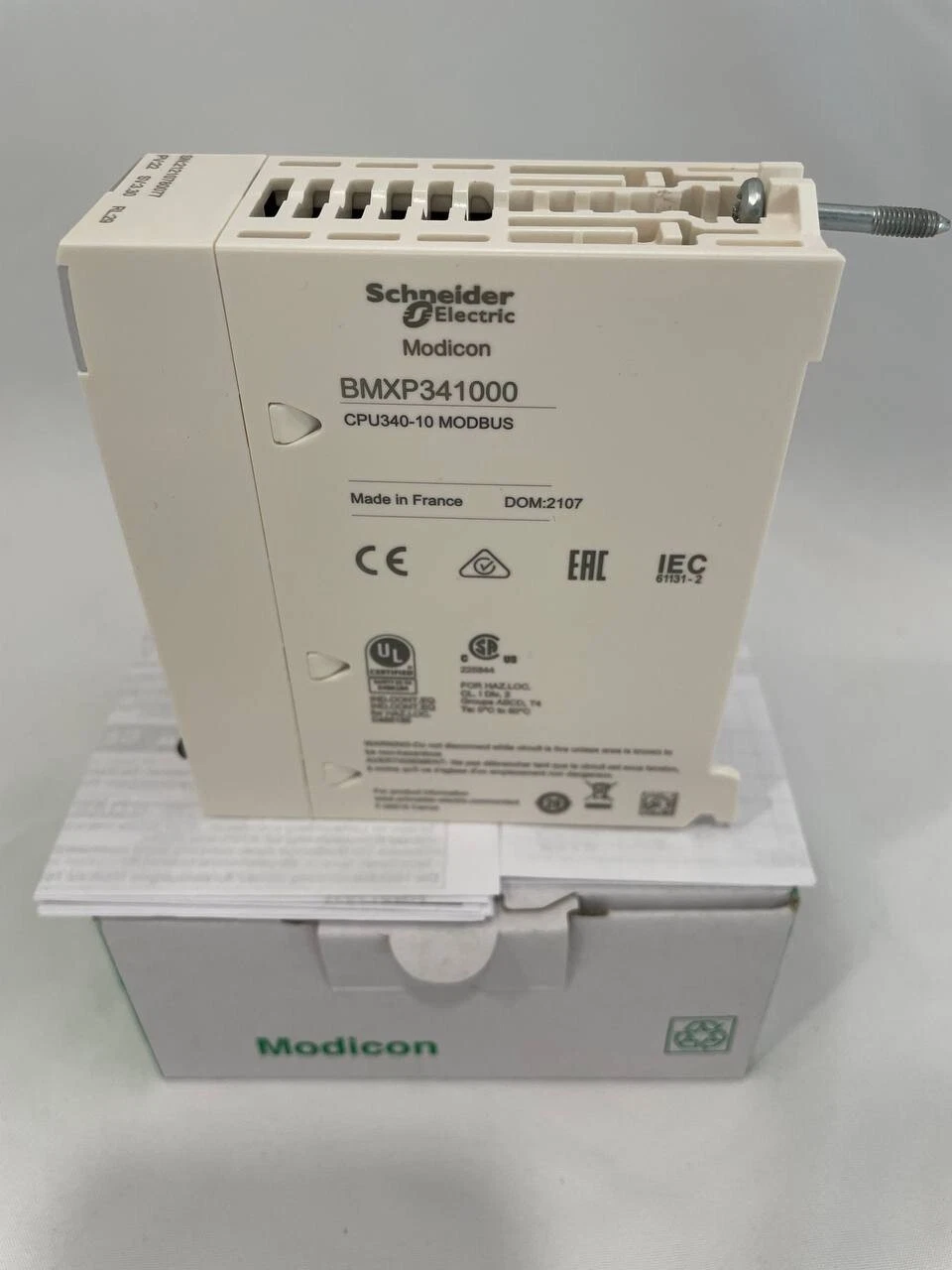

BMXP341000 là Processor Module thuộc dòng Modicon M340 Automation Platform của Schneider Electric.

CPU đóng vai trò trung tâm trong hệ thống PLC, thực hiện các nhiệm vụ như:

• Đọc trạng thái Digital Input và Analog Input.

• Thực hiện chương trình điều khiển.

• Xử lý logic, tính toán và thuật toán.

• Điều khiển Digital Output và Analog Output.

• Quản lý các module trên rack.

• Giao tiếp với các thiết bị thông qua Modbus.

• Phát hiện và chẩn đoán lỗi hệ thống.

Theo Schneider Electric, BMXP341000 có khả năng quản lý tối đa 512 điểm I/O số và 128 điểm I/O analog tùy cấu hình rack.

2. Thông số kỹ thuật CPU BMXP341000

Schneider Electric xác nhận BMXP341000 sử dụng CPU ARM9 32-bit với tốc độ 110 MHz.

3. Khả năng quản lý I/O của BMXP341000

Một trong những thông số quan trọng khi lựa chọn CPU PLC là số lượng I/O mà bộ xử lý có thể quản lý.

Digital I/O

BMXP341000 hỗ trợ tối đa:

512 Digital I/O

trong cấu hình single-rack.

Các Digital Input có thể nhận tín hiệu từ:

• Cảm biến quang.

• Cảm biến tiệm cận.

• Công tắc hành trình.

• Nút nhấn.

• Relay.

• Công tắc áp suất.

• Công tắc mức.

Digital Output có thể được sử dụng để điều khiển:

• Relay.

• Contactor.

• Van điện từ.

• Đèn báo.

• Còi báo.

• Motor thông qua thiết bị trung gian.

• Các cơ cấu chấp hành khác.

Analog I/O

Khả năng quản lý Analog I/O của CPU phụ thuộc cấu hình hệ thống:

Single-rack: tối đa 66 Analog I/O.

Multi-rack: tối đa 128 Analog I/O.

Các module analog thường được sử dụng để thu thập và điều khiển những tín hiệu như:

• 0–10V.

• ±10V.

• 0–20mA.

• 4–20mA.

• RTD.

• Thermocouple.

Khả năng quản lý cả Digital và Analog I/O giúp BMXP341000 phù hợp với nhiều hệ thống tự động hóa công nghiệp.

4. Khả năng mở rộng rack của BMXP341000

Theo datasheet Schneider Electric, BMXP341000 hỗ trợ tối đa 2 rack và 11 slot.

Các rack Modicon M340 cho phép lắp đặt nhiều loại module như:

• Digital Input Module.

• Digital Output Module.

• Analog Input Module.

• Analog Output Module.

• Communication Module.

• Counter Module.

• Application-specific Module.

• Power Supply Module.

Thiết kế module giúp hệ thống PLC M340 có thể được cấu hình phù hợp với số lượng tín hiệu thực tế của từng máy hoặc dây chuyền.

5. Cổng truyền thông Modbus của BMXP341000

CPU Schneider BMXP341000 được tích hợp giao diện Serial Link RJ45 hỗ trợ truyền thông Modbus Master/Slave.

CPU hỗ trợ:

• Modbus RTU.

• Modbus ASCII.

• RS232C.

• RS485.

• Character Mode.

Tốc độ truyền thông của serial link nằm trong khoảng:

0,3 đến 19,2 kbit/s.

RS232C

RS232 thường được sử dụng cho kết nối point-to-point với các thiết bị nằm tương đối gần PLC.

RS485

RS485 phù hợp với các hệ thống cần truyền thông trên khoảng cách lớn hơn hoặc kết nối nhiều thiết bị trong mạng Modbus.

Thông qua Modbus, BMXP341000 có thể giao tiếp với các thiết bị tương thích như:

• HMI.

• Biến tần.

• Đồng hồ điện.

• Bộ điều khiển nhiệt độ.

• Remote I/O.

• Bộ điều khiển động cơ.

• Thiết bị đo lường.

• Các PLC và bộ điều khiển khác.

6. Cổng USB trên CPU BMXP341000

Ngoài cổng serial, BMXP341000 còn tích hợp:

USB Port – 12 Mbit/s.

Cổng USB chủ yếu được sử dụng để kết nối PLC với máy tính trong quá trình:

• Lập trình PLC.

• Download chương trình.

• Upload chương trình.

• Cấu hình CPU.

• Commissioning.

• Monitoring.

• Diagnostics.

• Bảo trì hệ thống.

Nhờ đó, kỹ thuật viên có thể thuận tiện truy cập CPU tại tủ điều khiển khi cần kiểm tra hoặc chỉnh sửa chương trình.

7. Bộ nhớ của CPU Schneider BMXP341000

BMXP341000 được trang bị bộ nhớ RAM nội:

2048 kB Internal RAM.

Trong đó tài liệu Schneider Electric liệt kê:

• 128 kB: Data.

• 1792 kB: Program, constants và symbols.

CPU cũng được cung cấp cùng thẻ nhớ:

BMXRMS008MP

Thẻ nhớ hỗ trợ sao lưu:

• Chương trình.

• Constants.

• Symbols.

• Data.

Khả năng lưu trữ và sao lưu chương trình rất quan trọng đối với hệ thống PLC công nghiệp vì giúp giảm rủi ro mất chương trình khi cần bảo trì hoặc thay thế thiết bị.

8. Khả năng xử lý chương trình của BMXP341000

BMXP341000 sử dụng bộ xử lý:

ARM9 – 32 bit – 110 MHz.

CPU hỗ trợ các dạng task như:

• 1 Master Task dạng cyclic hoặc periodic.

• 1 Fast Task dạng periodic.

• Tối đa 32 Event Tasks.

Theo datasheet, thời gian thực hiện một số loại instruction khoảng:

• Boolean: 0,18 µs

• Double-length word: 0,26 µs

• Single-length word: 0,38 µs

• Floating point: 1,74 µs

Khả năng này đáp ứng nhiều ứng dụng điều khiển tuần tự và điều khiển máy công nghiệp thông thường.

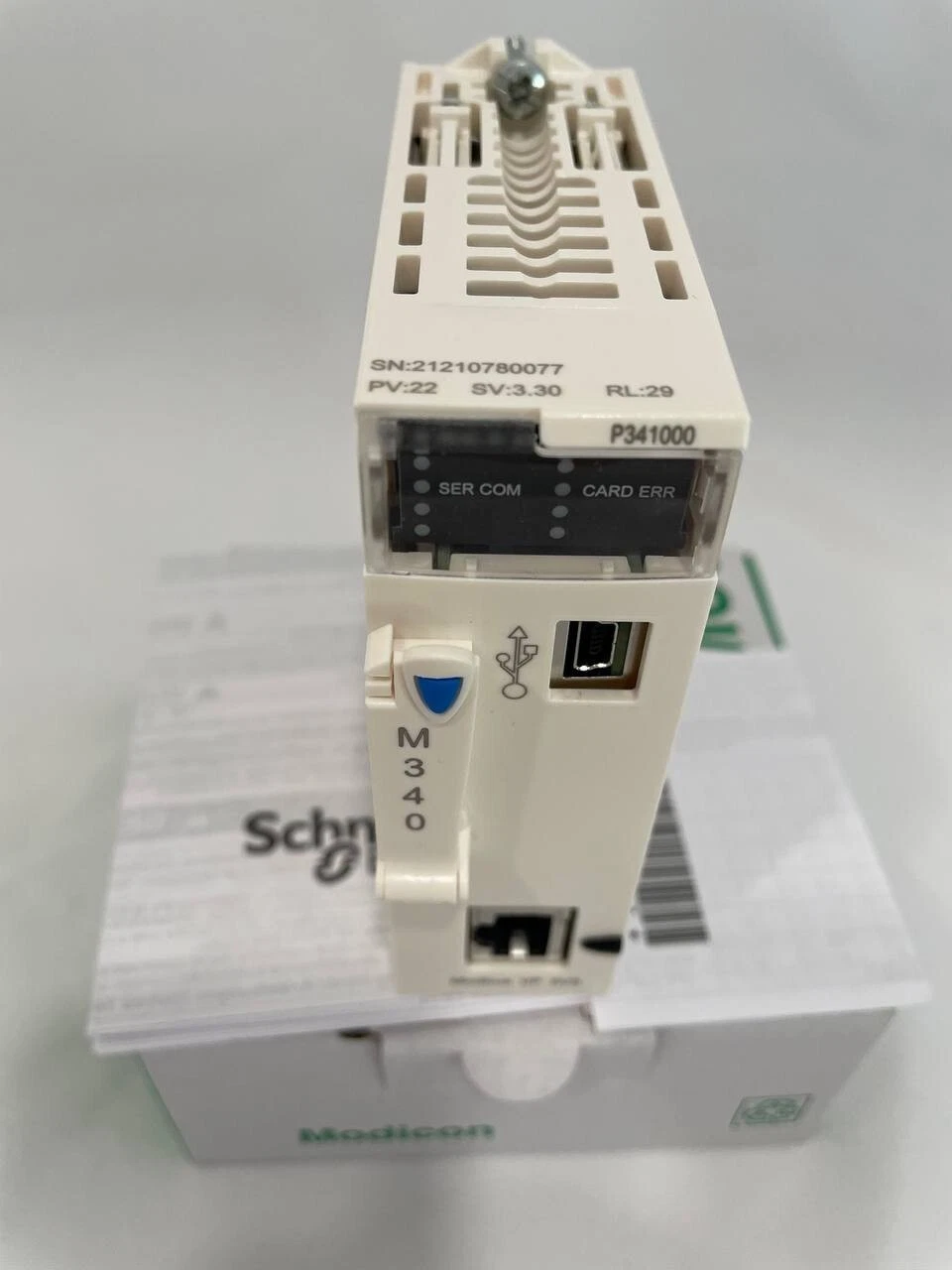

9. Đèn LED trạng thái trên BMXP341000

CPU được trang bị các LED để hỗ trợ kiểm tra nhanh tình trạng hệ thống.

RUN

Đèn màu xanh thể hiện trạng thái processor đang chạy.

ERR

Đèn màu đỏ báo lỗi processor hoặc lỗi hệ thống.

I/O

Đèn màu đỏ liên quan đến lỗi module I/O.

CARD ERR

Đèn màu đỏ báo lỗi liên quan đến memory card.

SER COM

Đèn màu vàng thể hiện hoạt động truyền thông Modbus Serial.

Các LED này giúp kỹ thuật viên nhanh chóng xác định khu vực cần kiểm tra khi PLC xuất hiện sự cố.

10. Nguyên lý hoạt động của CPU BMXP341000

Quy trình xử lý của CPU có thể mô tả đơn giản:

Cảm biến → Module Input → CPU BMXP341000 → Chương trình PLC → Module Output → Thiết bị chấp hành

CPU liên tục thực hiện chu trình:

Đọc Input → Xử lý chương trình → Cập nhật Output → Giao tiếp → Chẩn đoán → Lặp lại

Ví dụ trong hệ thống bơm nước:

1. Cảm biến mức gửi tín hiệu về module input.

2. BMXP341000 đọc giá trị đầu vào.

3. CPU xử lý logic theo chương trình.

4. Khi mức nước thấp, CPU kích hoạt output.

5. Output điều khiển contactor.

6. Contactor khởi động bơm.

7. Khi mức nước đạt giới hạn cài đặt, CPU ra lệnh dừng bơm.

11. Ứng dụng của mô đun CPU BMXP341000

Mô đun CPU BMXP341000 Schneider Electric được sử dụng trong nhiều hệ thống tự động hóa như:

• Nhà máy sản xuất.

• Hệ thống băng tải.

• Máy đóng gói.

• Máy chiết rót.

• Máy chế biến.

• Máy ép.

• Máy cắt.

• Máy công nghiệp OEM.

• Hệ thống xử lý nước.

• Trạm bơm.

• Hệ thống HVAC.

• Nhà máy thực phẩm.

• Công nghiệp hóa chất.

• Công nghiệp dầu khí.

• Hệ thống năng lượng.

• Nhà máy điện.

• Hệ thống điều khiển động cơ.

• Hệ thống SCADA.

• Tủ điều khiển PLC.

• Hệ thống điều khiển quá trình.

Khả năng quản lý nhiều loại I/O và hỗ trợ Modbus giúp BMXP341000 dễ dàng tích hợp với các thiết bị tự động hóa khác.

12. Ưu điểm của CPU Schneider BMXP341000

Thuộc nền tảng Modicon M340

Modicon M340 là nền tảng PLC module của Schneider Electric được thiết kế cho tự động hóa máy và quá trình công nghiệp.

Quản lý tối đa 512 Digital I/O

Khả năng này đáp ứng nhiều hệ thống có số lượng tín hiệu số tương đối lớn.

Hỗ trợ tối đa 128 Analog I/O

Trong cấu hình multi-rack, CPU có thể quản lý tối đa 128 Analog I/O.

Tích hợp Modbus

CPU có sẵn Modbus RTU/ASCII thông qua RS232/RS485, thuận tiện kết nối các thiết bị công nghiệp.

Có cổng USB

Hỗ trợ kết nối trực tiếp với máy tính phục vụ lập trình và bảo trì.

Hỗ trợ thẻ nhớ

Thẻ nhớ BMXRMS008MP giúp sao lưu chương trình, dữ liệu và các thông tin ứng dụng.

Thiết kế dạng module

Người dùng có thể lựa chọn các module I/O phù hợp với từng ứng dụng thay vì sử dụng cấu hình I/O cố định.

13. Điều kiện môi trường hoạt động

BMXP341000 được thiết kế cho môi trường công nghiệp với:

Nhiệt độ hoạt động: 0–60°C

Độ ẩm tương đối: 10–95%, không ngưng tụ

Cấp bảo vệ: IP20

Khối lượng: khoảng 0,2 kg.

Sản phẩm đáp ứng các tiêu chuẩn và chứng nhận được Schneider Electric liệt kê như:

• CE

• UL

• CSA

• RCM

• EAC

• EN 61131-2

• EN/IEC 61010-2-201.

14. BMXP341000 có Ethernet tích hợp không?

Đây là điểm cần lưu ý khi lựa chọn CPU.

BMXP341000 không phải phiên bản CPU M340 tích hợp Ethernet trực tiếp.

Model này chủ yếu được trang bị:

• Serial Modbus RS232/RS485.

• USB.

Nếu hệ thống yêu cầu Ethernet, cần lựa chọn CPU hoặc module truyền thông Ethernet phù hợp với kiến trúc Modicon M340.

Theo datasheet, BMXP341000 có khả năng quản lý tối đa 2 Ethernet communication modules trong cấu hình tương thích.

15. BMXP341000 kết nối được với thiết bị nào?

Thông qua các module I/O và mạng Modbus, CPU có thể làm việc với nhiều thiết bị như:

Cảm biến

• Photoelectric Sensor.

• Proximity Sensor.

• Pressure Sensor.

• Level Sensor.

• Temperature Sensor.

• Flow Sensor.

Thiết bị đo

• Pressure Transmitter.

• Flow Transmitter.

• Level Transmitter.

• Temperature Transmitter.

• Power Meter.

Thiết bị điều khiển

• Biến tần.

• Servo drive.

• Motor starter.

• Temperature Controller.

• Remote I/O.

Thiết bị giám sát

• HMI.

• SCADA.

• Industrial PC.

Khả năng kết nối thực tế phụ thuộc module truyền thông và giao thức được sử dụng trong hệ thống.

16. Lưu ý khi thay thế CPU BMXP341000

Khi cần thay CPU đang sử dụng, không nên chỉ kiểm tra tên BMXP341000 mà cần xác nhận toàn bộ cấu hình PLC.

Các thông tin nên kiểm tra gồm:

• Part number CPU.

• Hardware version.

• Firmware version.

• Chương trình PLC.

• Cấu hình rack.

• Số lượng module I/O.

• Module truyền thông.

• Network configuration.

• Modbus parameters.

• Memory card.

• Phần mềm lập trình.

• Wiring của hệ thống.

Trước khi tháo CPU cũ, nên sao lưu đầy đủ:

• PLC Program.

• Hardware Configuration.

• Communication Settings.

• Application Data.

Điều này giúp giảm thời gian commissioning khi thay CPU mới.

17. Cách kiểm tra BMXP341000 trước khi mua

Khi yêu cầu nhà cung cấp báo giá, nên cung cấp:

Tên thiết bị: Processor Module / CPU Module

Hãng: Schneider Electric

Series: Modicon M340

Model: BMXP341000

Digital I/O Capacity: 512

Analog I/O Capacity: 128 max

Communication: Modbus RS232/RS485

Ngoài ra nên yêu cầu:

• Ảnh thực tế thiết bị.

• Ảnh tem model.

• Serial number.

• Hardware version.

• Firmware version.

• Tình trạng hàng.

• Năm sản xuất nếu có.

• Chính sách bảo hành.

• Xác nhận kèm memory card hay không.

Đối với CPU mua để thay thế thiết bị đang chạy trong nhà máy, việc kiểm tra firmware và cấu hình hiện tại là đặc biệt quan trọng.

18. Câu hỏi thường gặp về BMXP341000

BMXP341000 của hãng nào?

BMXP341000 là mô đun CPU của Schneider Electric, thuộc nền tảng Modicon M340.

BMXP341000 là CPU của dòng PLC nào?

Thiết bị thuộc:

Schneider Electric Modicon M340.

BMXP341000 hỗ trợ bao nhiêu Digital I/O?

CPU hỗ trợ tối đa:

512 Digital I/O.

BMXP341000 hỗ trợ bao nhiêu Analog I/O?

Tối đa:

128 Analog I/O trong cấu hình multi-rack.

Với cấu hình single-rack, tài liệu Schneider Electric ghi tối đa 66 Analog I/O.

BMXP341000 hỗ trợ bao nhiêu rack?

CPU hỗ trợ:

2 rack.

BMXP341000 có Modbus không?

Có. CPU hỗ trợ:

Modbus RTU/ASCII Master/Slave qua RS232C hoặc RS485.

BMXP341000 có cổng USB không?

Có. CPU tích hợp cổng USB tốc độ:

12 Mbit/s.

Tốc độ CPU BMXP341000 là bao nhiêu?

Theo Schneider Electric, CPU BMXP341000 sử dụng bộ xử lý ARM9 32-bit với tốc độ:

110 MHz.

Nhiệt độ hoạt động của BMXP341000 là bao nhiêu?

Khoảng:

0°C đến 60°C.

19. Kết luận

Mô đun CPU BMXP341000 Schneider Electric là bộ xử lý thuộc nền tảng Modicon M340, phù hợp cho nhiều hệ thống tự động hóa máy và điều khiển công nghiệp. CPU hỗ trợ tối đa 512 Digital I/O, 128 Analog I/O, 2 rack và 20 application-specific channels, đồng thời tích hợp truyền thông Modbus RTU/ASCII qua RS232/RS485 và cổng USB.

Với kiến trúc module, bộ nhớ tích hợp cùng khả năng kết nối với nhiều loại I/O và thiết bị công nghiệp, BMXP341000 được sử dụng trong các dây chuyền sản xuất, hệ thống bơm, xử lý nước, điều khiển máy, năng lượng và nhiều ứng dụng tự động hóa khác.

Khi mua hoặc thay thế BMXP341000, cần kiểm tra chính xác part number, firmware, memory card, cấu hình rack, module I/O và thông số truyền thông để đảm bảo khả năng tương thích với hệ thống hiện hữu.
