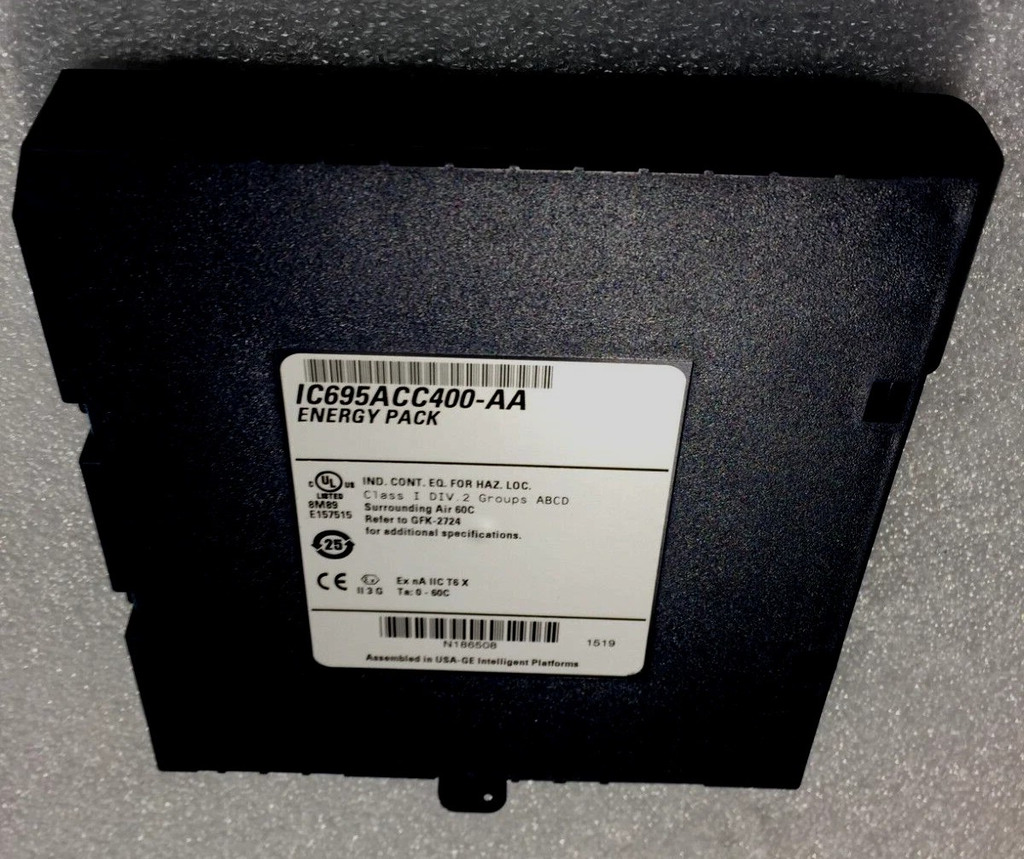

Giới thiệu mô đun pin IC695ACC400-AA
Mô đun pin cho CPU GE Fanuc IC695ACC400-AA là bộ tích trữ năng lượng chuyên dụng dành cho hệ thống PLC PACSystems RX3i. Khi nguồn điện của hệ thống bị ngắt, mô đun cung cấp năng lượng tạm thời để CPU ghi nội dung bộ nhớ người dùng vào vùng nhớ flash không bay hơi.
Nhờ đó, chương trình điều khiển, cấu hình và các dữ liệu cần thiết được bảo vệ trước những sự cố mất điện đột ngột. Thiết bị đặc biệt phù hợp với dây chuyền sản xuất và hệ thống điều khiển không được phép mất dữ liệu vận hành.
Mặc dù thường được gọi là “mô đun pin”, tên kỹ thuật chính xác của IC695ACC400-AA là CPU Energy Pack. Đây không phải CPU độc lập và cũng không có chức năng cấp điện lâu dài như một bộ lưu điện UPS.
Thông số kỹ thuật IC695ACC400-AA
| Thông số | Giá trị |
|---|---|
| Nhà sản xuất | GE Fanuc/GE Intelligent Platforms |
| Thương hiệu hiện tại | Emerson PACSystems |
| Mã sản phẩm | IC695ACC400-AA |
| Tên thiết bị | CPU Energy Pack |
| Dòng PLC | PACSystems RX3i |
| CPU tương thích | IC695CPE302, IC695CPE305 và IC695CPE310 |
| Chức năng | Cấp năng lượng tạm thời để CPU lưu bộ nhớ vào flash |
| Nguồn sạc | Đường nguồn 24VDC từ CPU |
| Cáp kết nối | IC695CBL001 |
| Chiều dài cáp tiêu chuẩn | 0,91m |
| Nhiệt độ hoạt động | 0–60°C |
| Kích thước | 140 × 124 × 25,4mm |
| Vị trí lắp đặt | Bên trái CPU RX3i |
| Phiên bản | Revision AA – phiên bản phát hành đầu tiên |
Chức năng của mô đun pin GE Fanuc IC695ACC400-AA
Trong điều kiện vận hành bình thường, IC695ACC400-AA được sạc từ đường nguồn 24VDC của CPU thông qua cáp IC695CBL001. Khi phát hiện nguồn cấp bị mất, mô đun sẽ duy trì năng lượng cho CPU trong thời gian cần thiết để hoàn thành quá trình lưu bộ nhớ.
Quy trình hoạt động cơ bản gồm:
- Energy Pack được sạc khi hệ thống PLC có nguồn.
- CPU phát hiện tình trạng mất nguồn.
- IC695ACC400-AA cung cấp năng lượng tạm thời cho CPU.
- CPU ghi nội dung bộ nhớ người dùng vào bộ nhớ flash.
- Hệ thống tắt sau khi quá trình lưu dữ liệu hoàn tất.
- Dữ liệu được khôi phục khi PLC được cấp nguồn trở lại.
Cơ chế này giúp giảm nguy cơ mất chương trình hoặc dữ liệu quan trọng do nguồn điện bị ngắt bất ngờ.
IC695ACC400-AA tương thích với CPU nào?
Mô đun pin IC695ACC400-AA được thiết kế để sử dụng với các CPU PACSystems RX3i sau:
- GE Fanuc IC695CPE302
- GE Fanuc IC695CPE305
- GE Fanuc IC695CPE310
Theo tài liệu của nhà sản xuất, mô đun không tương thích với các CPU khác ngoài ba dòng trên. Vì vậy, người dùng cần kiểm tra chính xác mã CPU trước khi đặt mua hoặc thay thế.
Ngoài Energy Pack, hệ thống cần sử dụng đúng cáp IC695CBL001 để kết nối mô đun với CPU.
Ưu điểm của mô đun pin IC695ACC400-AA
Bảo vệ dữ liệu khi mất nguồn
Ưu điểm quan trọng nhất của IC695ACC400-AA là giúp CPU lưu dữ liệu sang bộ nhớ không bay hơi trước khi tắt hoàn toàn. Điều này nâng cao độ an toàn cho chương trình và dữ liệu vận hành.
Không cần thay pin định kỳ
Energy Pack hỗ trợ cơ chế lưu giữ bộ nhớ không phụ thuộc vào pin truyền thống. Nhờ đó, người vận hành giảm được công việc kiểm tra và thay pin bảo trì định kỳ.
Tự động sạc từ CPU
Mô đun được sạc trực tiếp thông qua đường nguồn 24VDC của CPU. Thiết bị không yêu cầu lắp thêm một bộ nguồn phụ riêng trong tủ điện.
Dễ dàng tích hợp vào hệ thống RX3i
IC695ACC400-AA được lắp bên trái CPU và kết nối bằng cáp chuyên dụng. Thiết kế nhỏ gọn giúp việc lắp đặt hoặc thay thế trong tủ PLC tương đối thuận tiện.
Theo dõi được trạng thái hoạt động
Trạng thái Energy Pack có thể được giám sát thông qua bit hệ thống %S0014 – PLC_BAT:
- Giá trị 0: Energy Pack được kết nối và hoạt động bình thường.
- Giá trị 1: Energy Pack chưa kết nối hoặc đang bị lỗi.
Người lập trình có thể sử dụng trạng thái này để tạo cảnh báo trên HMI hoặc gửi thông báo về hệ thống SCADA.
Ứng dụng của GE Fanuc IC695ACC400-AA
Mô đun pin IC695ACC400-AA được sử dụng trong nhiều hệ thống tự động hóa như:
- Dây chuyền sản xuất công nghiệp
- Nhà máy điện và trạm năng lượng
- Hệ thống xử lý nước và nước thải
- Hệ thống điều khiển dầu khí
- Nhà máy hóa chất
- Máy đóng gói và máy chế biến
- Hệ thống vận chuyển vật liệu
- Trạm bơm công nghiệp
- Tủ điều khiển PLC PACSystems RX3i
- Hệ thống SCADA yêu cầu bảo vệ dữ liệu
Hướng dẫn lắp đặt cơ bản
Mô đun IC695ACC400-AA được lắp ở phía bên trái CPU RX3i. Cáp IC695CBL001 được sử dụng để kết nối Energy Pack với CPU và truyền nguồn sạc 24VDC.
Sau khi cấp nguồn lần đầu hoặc sau một thời gian dài không hoạt động, mô đun có thể cần vài giây để đạt mức sạc cần thiết. Trong quá trình này, đèn STATUS trên CPU có thể nhấp nháy màu xanh.
Energy Pack có thể được thay thế khi CPU đang vận hành. Tuy nhiên, mô đun mới cần được sạc đầy trước khi có khả năng bảo vệ bộ nhớ. Nếu hệ thống mất nguồn trong thời gian mô đun chưa được kết nối hoặc chưa sạc xong, dữ liệu người dùng có thể không được lưu giữ.
Phân biệt IC695ACC400-AA, BA và CA
| Phiên bản | Nội dung thay đổi |
|---|---|
| IC695ACC400-AA | Phiên bản phát hành đầu tiên |
| IC695ACC400-BA | Cập nhật thương hiệu sau khi Emerson tiếp quản sản phẩm |
| IC695ACC400-CA | Cập nhật liên quan đến quá trình sản xuất |
Theo nhà sản xuất, các revision BA và CA không thay đổi hình dạng, khả năng lắp đặt hoặc chức năng so với phiên bản AA. Tuy nhiên, trước khi thay thế vẫn nên kiểm tra CPU, revision phần cứng và tài liệu kỹ thuật của hệ thống.
Lưu ý khi lựa chọn IC695ACC400-AA
Trước khi đặt mua, người dùng cần kiểm tra:
- Mã sản phẩm chính xác là IC695ACC400-AA.
- CPU thuộc dòng CPE302, CPE305 hoặc CPE310.
- Sản phẩm có kèm cáp IC695CBL001 hay không.
- Tình trạng thiết bị mới, đã qua sử dụng hoặc refurbished.
- Energy Pack có sạc và báo trạng thái bình thường không.
- Revision trên nhãn có phù hợp với yêu cầu thay thế không.
- Nhà cung cấp có chính sách kiểm tra và bảo hành rõ ràng không.
