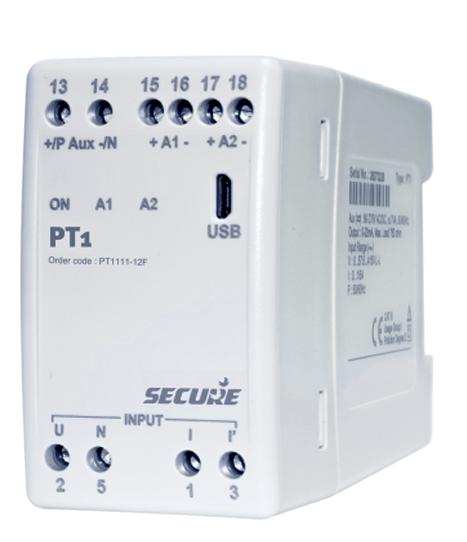

SECURE PT1 – Bộ chuyển đổi tín hiệu điện 1 pha đa năng
SECURE PT1 là dòng bộ chuyển đổi tín hiệu đo lường điện 1 pha của Secure Meters, phục vụ các ứng dụng điện lực và công nghiệp. Thiết bị nhận tín hiệu đo, xử lý và chuyển thành tín hiệu analog để đưa về hệ thống giám sát hoặc điều khiển.
Phiên bản PT1 đa năng – Multi-function Transducer hỗ trợ đo True RMS, có hai ngõ ra analog cách ly điện và cho phép cấu hình đại lượng đo, dải đầu vào cùng đặc tuyến đầu ra tại hiện trường.
Đặc điểm nổi bật của bộ chuyển đổi SECURE PT1
Đo nhiều đại lượng điện trên một thiết bị
Dòng PT1 đa năng hỗ trợ đo điện áp, dòng điện, tần số và công suất tác dụng. Người dùng có thể lựa chọn đại lượng phù hợp với yêu cầu giám sát, trong giới hạn cấu hình của phiên bản được cung cấp.
Hai ngõ ra analog cách ly điện
Hai ngõ ra giúp truyền tín hiệu đo đến các thiết bị nhận dữ liệu. Theo hãng, ngõ ra được cách ly điện và có độ chính xác không phụ thuộc tải trong phạm vi tải cho phép. Đặc điểm này hữu ích khi tích hợp thiết bị vào hệ thống đo lường công nghiệp.
Cấu hình qua cổng USB
PT1 hỗ trợ cấu hình bằng cổng Micro USB và phần mềm ConfigView. Người dùng có thể thiết lập thông số đầu vào, đại lượng đo và đặc tuyến ngõ ra theo ứng dụng.
Thiết kế nhỏ gọn cho tủ điện
Thiết bị sử dụng kiểu lắp thanh DIN và đầu nối bắt vít, thuận tiện cho việc bố trí, đấu nối và bảo trì trong tủ điện.
Thông số kỹ thuật tham khảo
| Thông số | Dòng SECURE PT1 đa năng |
|---|---|
| Hãng sản xuất | Secure Meters |
| Dòng sản phẩm | PT1 |
| Chức năng đo | Điện áp, dòng điện, tần số, công suất tác dụng |
| Điện áp đầu vào danh định | 57,7–415 V |
| Dòng điện AC đầu vào danh định | 1–5 A |
| Dải đo tần số | 45–55 Hz hoặc 55–65 Hz |
| Số ngõ ra analog | 2 |
| Dải ngõ ra thông dụng | 4–20 mA, 0–20 mA, 0–5 V, 0–10 V, tùy phiên bản |
| Cấp chính xác | 0.2, 0.5 hoặc 1.0, tùy cấu hình |
| Kích thước W × H × D | 45 × 75 × 105 mm |
| Nhiệt độ vận hành | −5 đến +55°C |
Thông số được tổng hợp từ tài liệu dòng PT1 đa năng. Loại ngõ ra dòng điện hoặc điện áp, nguồn phụ và cấp chính xác cần được xác nhận theo mã đặt hàng thực tế.
Ứng dụng của SECURE PT1
Bộ chuyển đổi tín hiệu điện SECURE PT1 có thể được xem xét cho các nhu cầu:
-
Đưa tín hiệu đo điện về đầu vào analog của PLC hoặc bộ thu thập dữ liệu.
-
Giám sát điện áp, dòng điện hoặc công suất của mạch điện 1 pha.
-
Bổ sung tín hiệu đo cho hệ thống giám sát vận hành.
-
Thay thế transducer hiện hữu sau khi đối chiếu thông số tương thích.
Ví dụ, khi cần đưa giá trị dòng điện từ CT về PLC, người thiết kế có thể lựa chọn cấu hình PT1 với đầu vào và ngõ ra phù hợp. Tỷ số CT, thang đo và dải tín hiệu phải được kiểm tra đồng bộ trước khi sử dụng.
Cần kiểm tra gì khi đặt mua SECURE PT1?
Để lựa chọn đúng thiết bị, cần xác nhận:
-
Mã đặt hàng đầy đủ: Đối chiếu nhãn mặt trước và nhãn bên hông.
-
Nguồn cấp phụ trợ: Phù hợp nguồn điện tại vị trí lắp.
-
Tín hiệu đầu vào: Điện áp đo, dòng điện và tỷ số CT/PT nếu sử dụng.
-
Tín hiệu đầu ra: Dòng điện hay điện áp, dải tín hiệu và đại lượng gán cho mỗi kênh.
-
Cấp chính xác: Đáp ứng yêu cầu của hệ thống.
-
Sơ đồ đấu nối: Phù hợp thiết bị thực tế và tài liệu kỹ thuật.
Yêu cầu báo giá bộ chuyển đổi tín hiệu SECURE PT1
Khi cần báo giá SECURE PT1, hãy cung cấp ảnh nhãn thiết bị, mã đặt hàng, số lượng và yêu cầu tín hiệu đầu vào/đầu ra. Những thông tin này giúp đơn vị cung cấp xác nhận đúng phiên bản, tài liệu kỹ thuật và phương án thay thế phù hợp.
