SAN-200 Series Annunciator – Thiết bị cảnh báo sự cố cho tủ điện và trạm biến áp

Trong các hệ thống điện công nghiệp, đặc biệt là tại trạm biến áp, nhà máy điện và hệ thống điều khiển tự động, việc giám sát và cảnh báo sự cố đóng vai trò vô cùng quan trọng. Khi xảy ra các lỗi như mất nguồn, lỗi rơ le bảo vệ, sự cố máy cắt hoặc áp suất khí SF6 thấp, người vận hành cần được cảnh báo ngay lập tức để xử lý kịp thời.

Chính vì vậy, các hệ thống cảnh báo Annunciator được lắp đặt trong tủ điều khiển nhằm hiển thị và thông báo các trạng thái bất thường của hệ thống điện. Một trong những thiết bị phổ biến và đáng tin cậy hiện nay là SAN-200 Series Annunciator – thiết bị cảnh báo sự cố bằng đèn LED và âm thanh được sử dụng rộng rãi trong các trạm điện và nhà máy công nghiệp.

Bài viết dưới đây sẽ giúp bạn hiểu rõ hơn về SAN-200 Series, từ chức năng, cấu tạo, nguyên lý hoạt động cho đến các ứng dụng thực tế trong hệ thống điện.

SAN-200 Series là gì?

SAN-200 Series là thiết bị Alarm Annunciator (bảng cảnh báo sự cố) được thiết kế để giám sát và hiển thị các tín hiệu lỗi trong hệ thống điện. Thiết bị thường được lắp đặt trên mặt tủ điều khiển để hiển thị trực quan các sự cố thông qua đèn LED cảnh báo và còi báo động.

SAN-200 có khả năng nhận tín hiệu từ nhiều thiết bị khác nhau như:

• Rơ le bảo vệ

• PLC

• Hệ thống SCADA

• Thiết bị giám sát trạm điện

• Các tiếp điểm cảnh báo của máy cắt, máy biến áp

Khi xảy ra sự cố, thiết bị sẽ kích hoạt đèn cảnh báo tại ô tương ứng và phát tín hiệu âm thanh, giúp người vận hành nhanh chóng nhận biết và xử lý.

Nhờ thiết kế đơn giản nhưng hiệu quả, SAN-200 Series Annunciator được sử dụng phổ biến trong các hệ thống điện trung và cao áp.

Vai trò của SAN-200 trong hệ thống điện

Trong một hệ thống điện công nghiệp hoặc trạm biến áp, có rất nhiều thiết bị bảo vệ và cảm biến hoạt động đồng thời. Khi một sự cố xảy ra, việc xác định nhanh nguyên nhân là yếu tố quyết định để giảm thiểu thiệt hại.

Thiết bị SAN-200 đóng vai trò như một trung tâm hiển thị cảnh báo, giúp:

• Tổng hợp các tín hiệu sự cố từ nhiều thiết bị

• Hiển thị rõ ràng từng loại lỗi

• Phát cảnh báo bằng âm thanh

• Hỗ trợ người vận hành xử lý nhanh

Nhờ đó, SAN-200 giúp:

• Giảm thời gian phát hiện sự cố

• Tăng độ an toàn vận hành

• Giảm nguy cơ hư hỏng thiết bị

• Đảm bảo hệ thống điện hoạt động ổn định

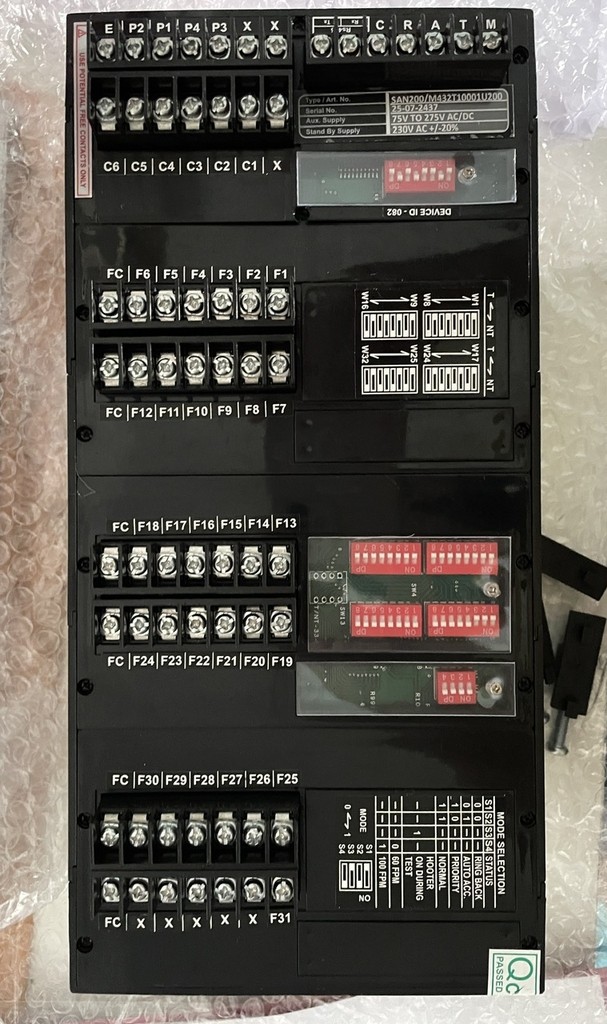

Cấu tạo của thiết bị SAN-200 Series

SAN-200 được thiết kế dạng panel annunciator với nhiều cửa sổ hiển thị cảnh báo. Mỗi cửa sổ tương ứng với một tín hiệu lỗi trong hệ thống.

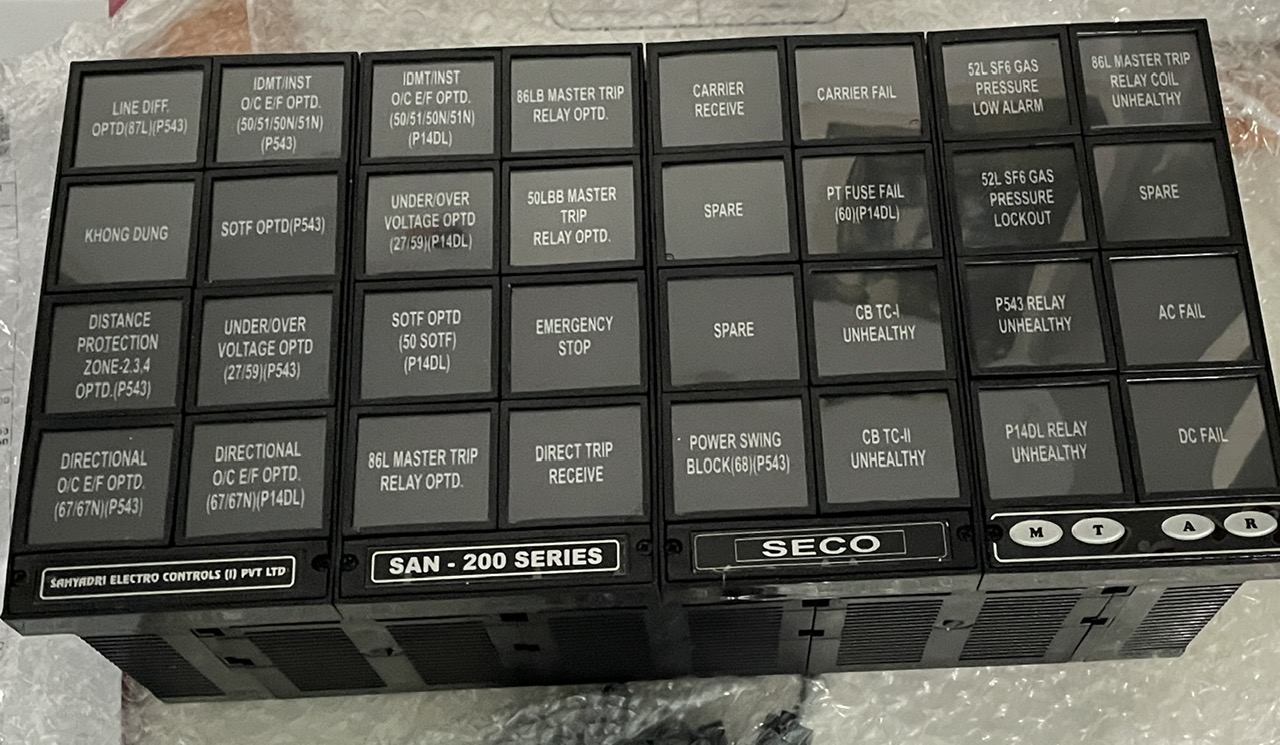

1. Cửa sổ hiển thị cảnh báo

Mặt trước thiết bị gồm nhiều ô hiển thị LED, mỗi ô có nhãn mô tả loại sự cố cụ thể. Ví dụ:

• Line Differential Protection – Bảo vệ so lệch đường dây

• Distance Protection – Bảo vệ khoảng cách

• Under/Over Voltage – Quá áp hoặc thấp áp

• Directional Over Current – Quá dòng có hướng

• Master Trip Relay – Rơ le cắt tổng

• PT Fuse Fail – Lỗi cầu chì PT

• Carrier Fail – Lỗi kênh truyền tín hiệu

• Power Swing Block – Khóa dao động công suất

Ngoài ra còn có các cảnh báo quan trọng như:

• AC FAIL – Mất nguồn AC

• DC FAIL – Mất nguồn DC

• Relay Unhealthy – Lỗi rơ le bảo vệ

• SF6 Gas Pressure Low Alarm – Áp suất khí SF6 thấp

• CB Trip Coil Unhealthy – Lỗi cuộn cắt máy cắt

Nhờ việc phân chia rõ ràng từng ô hiển thị, người vận hành có thể nhanh chóng xác định vị trí và nguyên nhân sự cố.

2. Hệ thống nút điều khiển

SAN-200 được trang bị các nút điều khiển giúp người vận hành thao tác dễ dàng:

M – Mute
Tắt còi báo động sau khi nhận cảnh báo.

T – Test
Kiểm tra toàn bộ hệ thống đèn LED và còi báo.

A – Accept
Xác nhận đã nhận cảnh báo.

R – Reset
Reset trạng thái sau khi sự cố được xử lý.

Các nút này giúp quá trình vận hành và giám sát hệ thống điện trở nên thuận tiện hơn.

3. Hệ thống báo động âm thanh

Ngoài đèn LED hiển thị, SAN-200 còn tích hợp buzzer báo động để thu hút sự chú ý của người vận hành khi xảy ra sự cố.

Còi báo sẽ hoạt động cho đến khi người vận hành xác nhận cảnh báo.

Nguyên lý hoạt động của SAN-200

SAN-200 hoạt động dựa trên việc nhận tín hiệu tiếp điểm (dry contact) từ các thiết bị trong hệ thống điện.

Quy trình hoạt động gồm các bước sau:

Bước 1: Nhận tín hiệu sự cố

Khi có sự cố, thiết bị bảo vệ hoặc cảm biến sẽ đóng tiếp điểm và gửi tín hiệu đến SAN-200.

Bước 2: Kích hoạt cảnh báo

Thiết bị sẽ:

• Bật đèn LED tại ô tương ứng

• Kích hoạt còi báo động

Bước 3: Xác nhận cảnh báo

Người vận hành nhấn ACCEPT để xác nhận đã nhận cảnh báo.

Bước 4: Xử lý sự cố

Kỹ sư vận hành tiến hành kiểm tra và khắc phục lỗi trong hệ thống.

Bước 5: Reset hệ thống

Sau khi sự cố được xử lý, nhấn RESET để đưa hệ thống về trạng thái bình thường.

Ưu điểm nổi bật của SAN-200 Series

SAN-200 được nhiều đơn vị lựa chọn nhờ những ưu điểm sau:

Hiển thị trực quan

Các lỗi được hiển thị bằng đèn LED riêng biệt, giúp dễ dàng nhận biết.

Độ tin cậy cao

Thiết bị được thiết kế cho môi trường công nghiệp khắc nghiệt như trạm điện và nhà máy.

Dễ dàng tích hợp

SAN-200 có thể kết nối với nhiều hệ thống khác nhau như:

• Rơ le bảo vệ

• PLC

• SCADA

• Hệ thống giám sát trung tâm

Thiết kế linh hoạt

Số lượng cửa sổ cảnh báo có thể tùy chỉnh theo yêu cầu dự án.

Bảo trì đơn giản

Thiết kế module giúp việc sửa chữa và thay thế linh kiện dễ dàng.

Ứng dụng của SAN-200 Series

Thiết bị SAN-200 được sử dụng rộng rãi trong nhiều lĩnh vực.

Trạm biến áp

Giám sát các cảnh báo như:

• Bảo vệ đường dây

• Lỗi máy cắt

• Áp suất khí SF6

• Lỗi rơ le bảo vệ

Nhà máy điện

SAN-200 giúp theo dõi trạng thái của:

• Máy phát điện

• Máy biến áp

• Hệ thống bảo vệ

Nhà máy công nghiệp

Cảnh báo các lỗi trong hệ thống điện và tủ điều khiển.

Trung tâm điều khiển SCADA

Hiển thị trạng thái và sự cố của nhiều thiết bị trong hệ thống.

Thông số kỹ thuật cơ bản của SAN-200

Một số thông số thường gặp của SAN-200 Series:

• Nguồn cấp: 24VDC / 48VDC / 110VDC / 220VDC

• Tín hiệu đầu vào: Dry Contact

• Hiển thị: LED Annunciator Window

• Báo động: Buzzer tích hợp

• Lắp đặt: Panel Mount

• Nhiệt độ hoạt động: 0 – 55°C

Thông số cụ thể có thể thay đổi tùy theo phiên bản và cấu hình của thiết bị.

Lợi ích khi sử dụng SAN-200 trong trạm điện

Việc trang bị SAN-200 Series Annunciator mang lại nhiều lợi ích cho hệ thống điện:

• Phát hiện sự cố nhanh chóng

• Tăng độ an toàn vận hành

• Giảm thiệt hại thiết bị

• Hỗ trợ kỹ sư vận hành xác định lỗi dễ dàng

• Nâng cao độ tin cậy của hệ thống điện

Trong các trạm biến áp hiện đại, annunciator như SAN-200 là thiết bị gần như không thể thiếu.

Kết luận

SAN-200 Series là thiết bị cảnh báo sự cố chuyên dụng cho tủ bảo vệ rơ le, trạm biến áp và hệ thống điện công nghiệp. Với khả năng hiển thị lỗi trực quan, phản hồi nhanh và độ tin cậy cao, SAN-200 giúp người vận hành phát hiện và xử lý sự cố kịp thời.

Nhờ thiết kế bền bỉ, dễ sử dụng và tích hợp linh hoạt, SAN-200 đang được sử dụng rộng rãi trong nhiều dự án điện lực và tự động hóa công nghiệp.

Đầu tư vào hệ thống cảnh báo như SAN-200 Series Annunciator không chỉ giúp bảo vệ thiết bị mà còn nâng cao độ an toàn và hiệu quả vận hành của toàn bộ hệ thống điện.
