Van servo MOOG D634-1085 – Điều khiển lưu lượng thủy lực bằng tín hiệu ±10V

MOOG D634-1085 là van điều khiển thủy lực truyền động trực tiếp, có mã cấu hình P40KA6F0VSM2. Theo nhãn thiết bị, van sử dụng nguồn 24VDC, nhận tín hiệu điều khiển ±10V và có áp suất cổng P được ghi là 350 bar.

Thiết bị phù hợp để xem xét trong các hệ thống thủy lực cần điều chỉnh lưu lượng và hướng chuyển động của cơ cấu chấp hành theo lệnh điều khiển điện.

Thông số van MOOG D634-1085

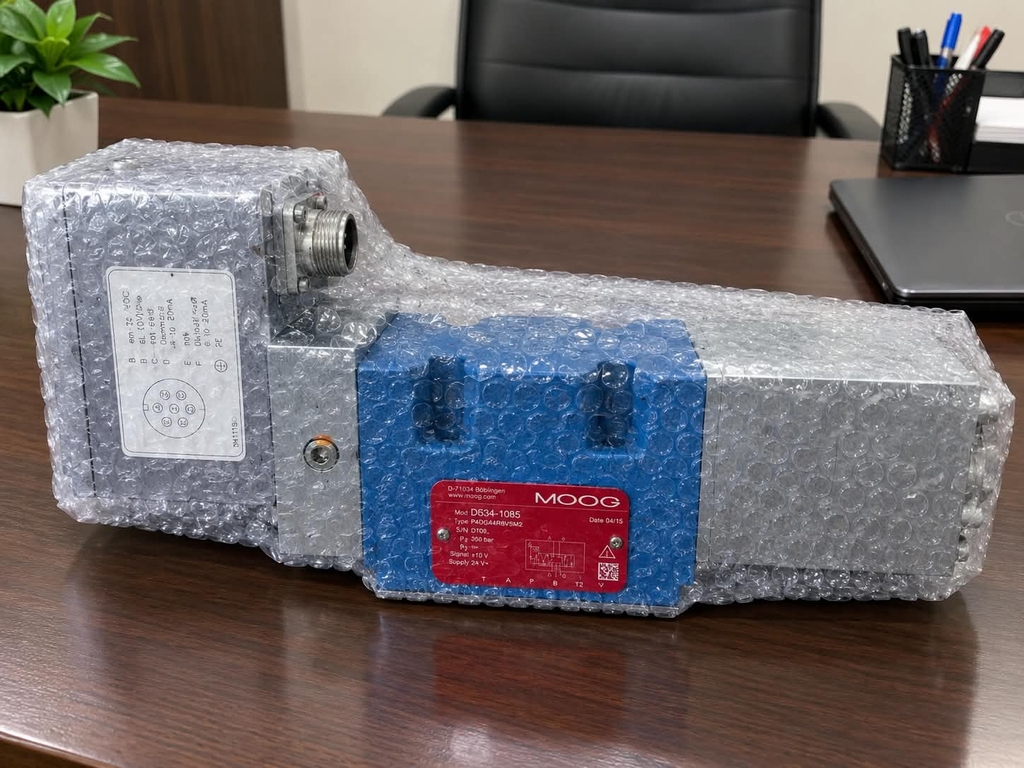

Các thông tin dưới đây được đọc trực tiếp từ nhãn thiết bị trong ảnh:

Lưu ý: Mức 350 bar trên nhãn không có nghĩa tất cả các cổng đều được phép làm việc ở áp suất này. Áp suất đường hồi và đường xả phải được kiểm tra theo tài liệu của đúng cấu hình van.

Đặc điểm của dòng van MOOG D634

Truyền động trực tiếp, không cần dầu pilot

Dòng MOOG D634 sử dụng động cơ tuyến tính nam châm vĩnh cửu để tác động trực tiếp lên con trượt. Thiết kế này loại bỏ nhu cầu sử dụng tầng điều khiển bằng dầu pilot, giúp đơn giản hóa cấu trúc điều khiển thủy lực.

Tích hợp điện tử điều khiển

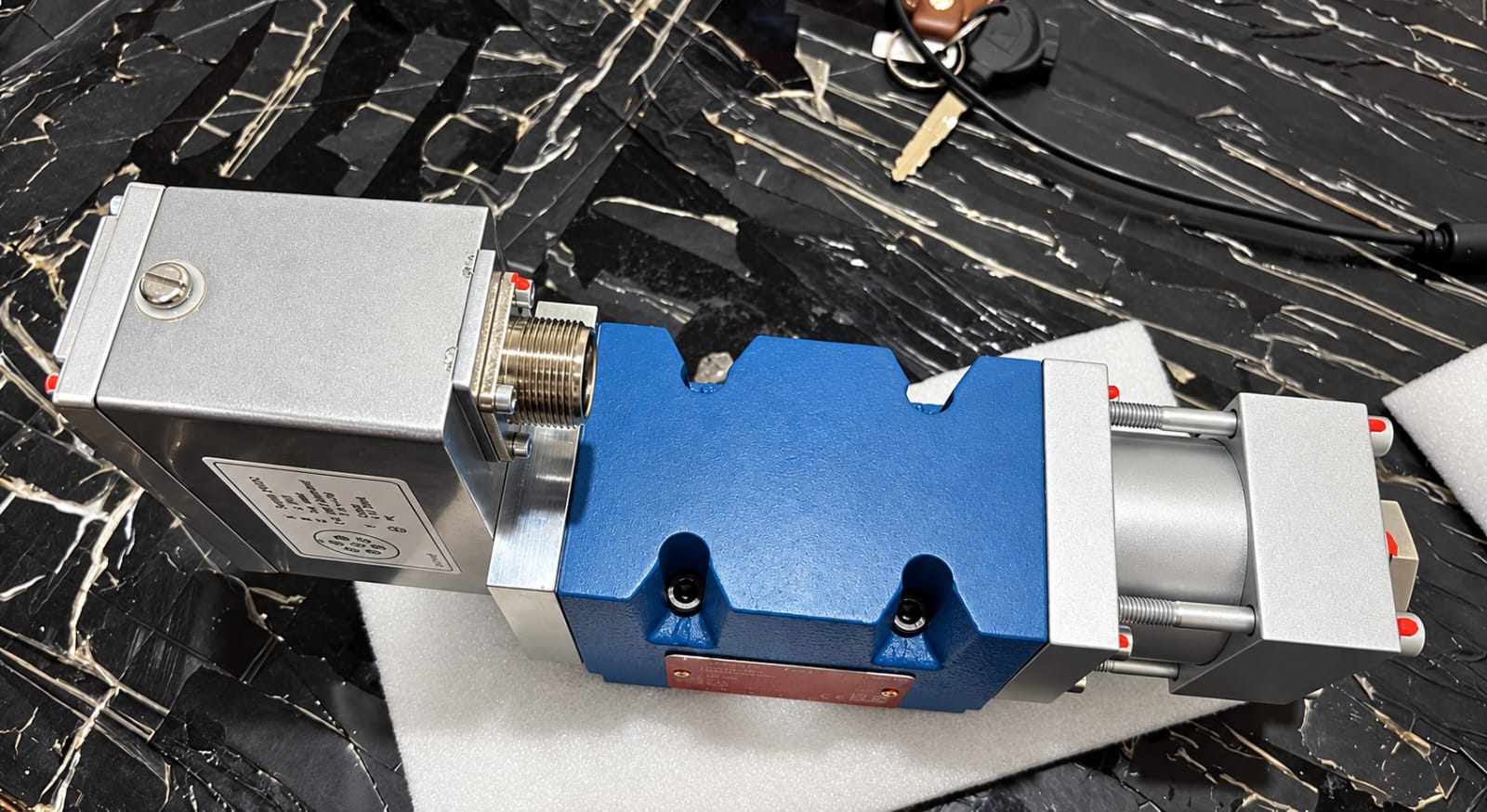

Dòng D634 có bộ điện tử tích hợp và giao diện tín hiệu analog. Với thiết bị D634-1085 trong ảnh, tín hiệu đầu vào được ghi rõ là ±10V. Khi kết nối với PLC hoặc bộ điều khiển chuyển động, cần kiểm tra đúng kiểu ngõ ra analog, chân tín hiệu và chân tham chiếu.

Kích thước lắp đặt NG10

Theo thông tin của nhà sản xuất, dòng D634 sử dụng mặt lắp ISO 4401 size 05, tương đương NG10. Khi thay thế, ngoài kích thước mặt lắp, cần đối chiếu sơ đồ cổng dầu và yêu cầu đường xả của cấu hình thực tế.

Ứng dụng trong hệ thống thủy lực

Dòng van MOOG D634 được sử dụng trong các lĩnh vực như máy ép và tạo hình kim loại, phát điện, thiết bị thử nghiệm và mô phỏng.

Trong hệ thống được thiết kế phù hợp, van có thể đảm nhiệm điều chỉnh lưu lượng cấp cho xi lanh hoặc động cơ thủy lực. Kết hợp với cảm biến và bộ điều khiển bên ngoài, van tham gia các vòng điều khiển vị trí, tốc độ hoặc lực của cơ cấu chấp hành.

Việc lựa chọn D634-1085 cho một ứng dụng cụ thể cần dựa trên lưu lượng yêu cầu, áp suất, đặc tính tải và cấu hình điều khiển của máy.

Lưu ý khi thay thế van MOOG D634-1085

Không nên lựa chọn van thay thế chỉ dựa vào tên dòng D634. Cần đối chiếu đầy đủ:

• Model D634-1085 và mã cấu hình P40KA6F0VSM2.

• Nguồn cấp 24VDC, tín hiệu đầu vào ±10V và sơ đồ đấu điện.

• Lưu lượng định mức, đặc tính con trượt và trạng thái trung vị.

• Mặt lắp, bố trí cổng dầu và đường xả.

• Vật liệu gioăng, loại dầu và điều kiện vận hành.

Lưu lượng định mức của riêng mã D634-1085 cần được xác nhận bằng datasheet hoặc hồ sơ kỹ thuật tương ứng; không lấy lưu lượng tối đa của cả dòng D634 làm thông số của model này.

Thông tin cần chuẩn bị khi yêu cầu báo giá

Để nhận báo giá van MOOG D634-1085 đúng cấu hình, nên cung cấp ảnh nhãn rõ nét, mã P40KA6F0VSM2, số lượng và yêu cầu chứng từ. Nếu mua để thay thế van đang vận hành, gửi thêm ảnh giắc điện, mặt lắp và thông tin máy sẽ giúp đối chiếu chính xác hơn.

MOOG D634-1085 là lựa chọn cần được kiểm tra đầy đủ cả thông số điện lẫn thủy lực trước khi đặt hàng, nhằm bảo đảm khả năng tương thích với hệ thống hiện có.
