Giới thiệu JD194-BS4P/Q4T Sfere

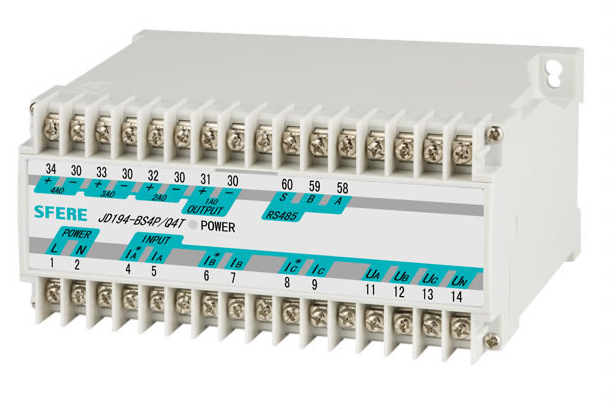

Bộ chuyển đổi đo công suất JD194-BS4P/Q4T hãng Sfere là thiết bị đo lường điện đa chức năng, được thiết kế để giám sát các thông số trong hệ thống điện xoay chiều ba pha. Thiết bị có khả năng đo công suất tác dụng, công suất phản kháng, dòng điện và nhiều đại lượng điện khác, sau đó chuyển đổi kết quả đo thành tín hiệu analog tiêu chuẩn để truyền về PLC, DCS hoặc hệ thống SCADA.
JD194-BS4P/Q4T phù hợp với hệ thống điện ba pha ba dây và ba pha bốn dây. Sản phẩm thường được sử dụng trong tủ điện công nghiệp, trạm phân phối, nhà máy, tòa nhà và các hệ thống quản lý năng lượng.
Thông số kỹ thuật JD194-BS4P/Q4T
| Thông số | Giá trị |
|---|---|
| Hãng sản xuất | Sfere |
| Mã sản phẩm | JD194-BS4P/Q4T |
| Loại thiết bị | Bộ chuyển đổi đo lường điện đa chức năng |
| Hệ thống điện | Ba pha ba dây hoặc ba pha bốn dây |
| Điện áp đầu vào định mức | 100V, 380V hoặc tùy chọn |
| Dòng điện đầu vào định mức | 1A hoặc 5A |
| Tần số làm việc | 50Hz ±10% |
| Độ chính xác | Cấp 0.5 |
| Số ngõ ra analog | 4 ngõ |
| Tín hiệu đầu ra | 0–20mA hoặc 4–20mA |
| Điện trở tải ngõ ra dòng | Nhỏ hơn 500Ω |
| Nguồn cấp phụ | AC/DC 80–270V |
| Công suất tiêu thụ | Dưới 3,5VA |
| Thời gian đáp ứng | Khoảng 800ms |
| Giao tiếp truyền thông | RS485, Modbus RTU – tùy chọn |
| Khả năng chịu quá tải liên tục | 1,2 lần giá trị định mức |
| Khả năng chịu quá tải tức thời | Dòng điện: 10 lần/5 giây; điện áp: 2 lần/1 giây |
| Độ bền cách điện | 2kV/50Hz/1 phút |
| Kiểu lắp đặt | Thanh DIN 35mm hoặc bắt vít vào tủ |
Thông số được tổng hợp từ tài liệu kỹ thuật chính thức của Sfere.
Chức năng đo lường
JD194-BS4P/Q4T có thể đo và chuyển đổi nhiều đại lượng điện quan trọng, bao gồm:
- Công suất tác dụng P
- Công suất phản kháng Q
- Dòng điện các pha
- Điện áp pha và điện áp dây
- Công suất tác dụng từng pha
- Công suất phản kháng từng pha
- Công suất biểu kiến
- Hệ số công suất
- Tổng công suất tác dụng
- Tổng công suất phản kháng
- Tổng công suất biểu kiến
- Tổng hệ số công suất
- Tần số hệ thống điện
Thiết bị cung cấp các ngõ ra chính cho công suất tác dụng P, công suất phản kháng Q và dòng điện pha IA. Ngõ ra còn lại có thể được cấu hình cho một đại lượng điện khác tùy theo yêu cầu của hệ thống.
Ưu điểm của JD194-BS4P/Q4T
Đo nhiều thông số trên một thiết bị
Thay vì sử dụng riêng nhiều bộ chuyển đổi dòng điện, điện áp và công suất, JD194-BS4P/Q4T tích hợp các chức năng đo lường trong cùng một thiết bị. Giải pháp này giúp tiết kiệm không gian tủ điện và giảm số lượng dây đấu nối.
Bốn ngõ ra analog độc lập
Thiết bị hỗ trợ bốn kênh đầu ra analog tiêu chuẩn như 4–20mA hoặc 0–20mA. Tín hiệu đầu ra có thể kết nối trực tiếp với module analog của PLC, DCS, bộ ghi dữ liệu hoặc bộ điều khiển trung tâm.
Hỗ trợ truyền thông Modbus RTU
Phiên bản được trang bị cổng RS485 có thể truyền dữ liệu về hệ thống giám sát thông qua giao thức Modbus RTU. Nhờ đó, người vận hành có thể theo dõi thông số điện tập trung và tích hợp thiết bị vào hệ thống SCADA hoặc BMS.
Nguồn cấp dải rộng
Nguồn cấp phụ AC/DC 80–270V giúp JD194-BS4P/Q4T thích hợp với nhiều hệ thống điều khiển khác nhau. Dải nguồn rộng cũng thuận tiện khi thiết kế hoặc cải tạo tủ điện hiện hữu.
Lắp đặt thuận tiện
Thiết bị có thể lắp trên thanh DIN 35mm hoặc cố định bằng vít trong tủ điện. Kiểu lắp đặt này phù hợp với cả tủ phân phối điện và tủ điều khiển công nghiệp.
Nguyên lý hoạt động
Bộ chuyển đổi JD194-BS4P/Q4T nhận tín hiệu điện áp và dòng điện từ hệ thống điện ba pha. Đối với mạch có dòng tải lớn, tín hiệu dòng điện thường được đưa vào thiết bị thông qua biến dòng CT có đầu ra thứ cấp 1A hoặc 5A.
Sau khi xử lý các tín hiệu đầu vào, thiết bị tính toán công suất tác dụng, công suất phản kháng, hệ số công suất và những đại lượng liên quan. Kết quả được chuyển thành tín hiệu analog tiêu chuẩn hoặc truyền qua mạng RS485 đến hệ thống điều khiển.
Ứng dụng của bộ chuyển đổi JD194-BS4P/Q4T
Sản phẩm được sử dụng trong nhiều hệ thống như:
- Tủ điện phân phối tổng MSB
- Tủ điện hạ thế và trung thế
- Nhà máy sản xuất công nghiệp
- Trạm biến áp và trạm phân phối điện
- Hệ thống giám sát năng lượng
- Hệ thống điều khiển PLC và DCS
- Hệ thống SCADA hoặc BMS
- Trung tâm dữ liệu và phòng máy
- Tòa nhà thương mại, bệnh viện và khu công nghiệp
- Hệ thống giám sát máy phát điện
Lưu ý khi lựa chọn và đặt hàng
Khi đặt mua bộ chuyển đổi đo công suất JD194-BS4P/Q4T Sfere, cần xác định rõ:
- Sơ đồ lưới điện ba pha ba dây hay ba pha bốn dây.
- Điện áp đầu vào trực tiếp hoặc tỷ số biến điện áp PT.
- Dòng điện thứ cấp của biến dòng CT là 1A hay 5A.
- Dải tín hiệu đầu ra 0–20mA hay 4–20mA.
- Đại lượng cần gán cho từng kênh analog.
- Có yêu cầu giao tiếp RS485 Modbus RTU hay không.
- Nguồn cấp phụ sử dụng trong tủ điện.
Việc cung cấp đầy đủ thông số khi đặt hàng giúp lựa chọn đúng cấu hình và bảo đảm khả năng tương thích với PLC hoặc hệ thống giám sát hiện có.
Kết luận
Bộ chuyển đổi đo công suất JD194-BS4P/Q4T hãng Sfere là giải pháp phù hợp cho các hệ thống cần đo đồng thời nhiều thông số điện ba pha. Với bốn ngõ ra analog, nguồn cấp dải rộng, độ chính xác cấp 0.5 và tùy chọn RS485 Modbus RTU, thiết bị đáp ứng tốt nhu cầu giám sát điện năng trong nhà máy, trạm điện và tòa nhà thông minh.
