CEWE DPT521-401 – Bộ chuyển đổi tín hiệu điện đa năng lập trình được

CEWE DPT521-401 là bộ chuyển đổi tín hiệu đo lường điện thuộc dòng Digital Programmable Transducer của CEWE Instrument. Thiết bị giúp chuyển các giá trị đo điện thành tín hiệu phù hợp để đưa về hệ thống giám sát và điều khiển.

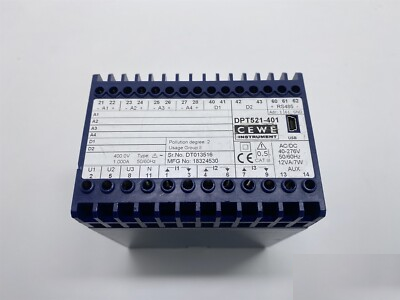

Model trong ảnh được ghi nhãn 400 V, 1 A, 50/60 Hz, cấp chính xác 0.5 và nguồn phụ 40–276 V AC/DC. Mặt trước bố trí bốn kênh analog, hai kênh digital, cổng RS485 và USB, thuận tiện cho việc đấu nối và cấu hình.

Đặc điểm nổi bật của CEWE DPT521-401

Đo lường và chuyển đổi nhiều đại lượng điện

Dòng DPT hỗ trợ đo nhiều thông số điện, sử dụng phương pháp True RMS và cho phép gán đại lượng đo cho ngõ ra. Nhờ khả năng lập trình, người dùng có thể thiết lập thiết bị theo yêu cầu của hệ thống thay vì chỉ sử dụng một chức năng cố định.

Bốn kênh analog phục vụ thu thập dữ liệu

Thiết bị trong ảnh có các kênh A1, A2, A3 và A4. Các kênh này phục vụ truyền tín hiệu đo đến thiết bị nhận dữ liệu khi được cấu hình phù hợp.

Theo tài liệu dòng DPT, ngõ ra analog hỗ trợ tín hiệu dòng điện hoặc điện áp và được cách ly điện. Khi lựa chọn thiết bị, cần xác nhận dải tín hiệu cùng đại lượng gán cho từng kênh.

Kết nối RS485 Modbus và cấu hình qua USB

Dòng DPT hỗ trợ truyền thông Modbus qua RS485 và cấu hình bằng phần mềm ConfigView. Cổng USB phục vụ lập trình tại chỗ, giúp kỹ thuật viên thiết lập thông số trong quá trình lắp đặt hoặc bảo trì.

Thông số kỹ thuật trên nhãn thiết bị

Ứng dụng của bộ chuyển đổi tín hiệu CEWE DPT521-401

Dòng CEWE DPT được hãng giới thiệu cho các tủ đo lường, tủ phân phối điện, hệ thống điều khiển, máy phát điện và hệ thống SCADA.

CEWE DPT521-401 có thể được xem xét cho những nhu cầu sau:

• Chuyển tín hiệu đo điện về đầu vào analog của PLC.

• Thu thập dữ liệu phục vụ giám sát vận hành.

• Kết nối thiết bị đo với hệ thống giám sát tập trung qua RS485.

• Thay thế transducer trong tủ điện sau khi kiểm tra tính tương thích.

Lưu ý khi thay thế CEWE DPT521-401

Khi thay thiết bị, cần đối chiếu cả phần cứng và cấu hình đang sử dụng. Hai thiết bị cùng model có thể được cài đặt khác nhau về thang đo, tỷ số CT/PT và tín hiệu đầu ra.

Các thông tin cần xác nhận gồm:

• Điện áp và dòng điện đầu vào.

• Tỷ số biến dòng CT, biến điện áp PT nếu có.

• Kiểu đấu nối của hệ thống điện.

• Đại lượng đo và dải tín hiệu trên từng kênh A1–A4.

• Chức năng của hai kênh D1–D2.

• Địa chỉ, tốc độ và định dạng truyền thông RS485.

• Điện áp nguồn phụ.

Việc kiểm tra đầy đủ giúp hạn chế sai lệch giá trị hiển thị hoặc lỗi kết nối sau khi thay thế.

Báo giá CEWE DPT521-401

Để yêu cầu báo giá bộ chuyển đổi tín hiệu điện CEWE DPT521-401, hãy cung cấp số lượng, ảnh nhãn thiết bị và thông số cấu hình cần sử dụng. Với thiết bị thay thế, nên gửi thêm sơ đồ đấu nối hoặc bản cấu hình hiện tại để xác nhận phương án phù hợp trước khi đặt hàng.
