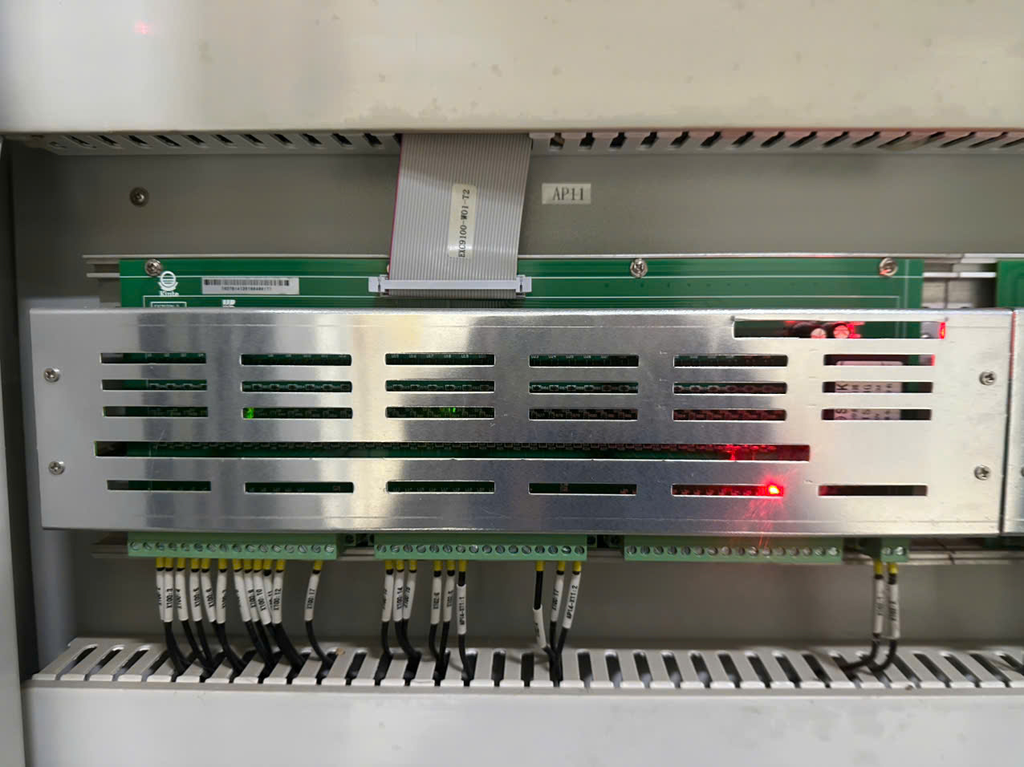

Bo mạch rơ le EXC910RELAY1.0 Kinte – Relay Board hệ thống kích từ EXC9100

Bo mạch rơ le EXC910RELAY1.0 Kinte là bo mạch đầu ra rơ le được sử dụng trong hệ thống kích từ tự động EXC9100 của hãng Guangzhou Kinte Industrial Co., Ltd. Thiết bị có nhiệm vụ tiếp nhận các tín hiệu điều khiển đầu ra từ bộ điều khiển và chuyển thành các tín hiệu đóng/cắt thông qua relay để điều khiển, liên động và truyền trạng thái tới các thiết bị khác trong hệ thống kích từ máy phát điện.

EXC910RELAY1.0 là một trong những bo mạch quan trọng của tủ AVR EXC9100 Kinte, thường gặp trong hệ thống kích từ tại nhà máy thủy điện, nhiệt điện và các tổ máy phát điện công suất lớn.

Thông tin Bo mạch rơ le EXC910RELAY1.0 Kinte

Thông tin	Chi tiết
Tên sản phẩm	Bo mạch rơ le
Tên tiếng Anh	Relay Board
Model	EXC910RELAY1.0
Dòng bo mạch	EXC910RELAY
Hãng sản xuất	Kinte
Nhà sản xuất	Guangzhou Kinte Industrial Co., Ltd.
Hệ thống sử dụng	EXC9100 Excitation System
Loại tín hiệu	Digital Output / Relay Output
Chức năng chính	Xuất tín hiệu điều khiển qua relay
Ứng dụng	Hệ thống AVR và kích từ máy phát điện
Ngành sử dụng	Thủy điện, nhiệt điện, nhà máy điện
Xuất xứ hãng	Trung Quốc

EXC910RELAY1.0 có thể được hiểu là phiên bản/revision của dòng bo mạch EXC910RELAY. Khi mua bo mạch thay thế cần kiểm tra chính xác model và revision được in trên bo mạch đang sử dụng.

Chức năng của Bo mạch EXC910RELAY1.0

Trong hệ thống kích từ EXC9100, bo mạch EXC910RELAY được thể hiện trong sơ đồ kỹ thuật với chức năng Relay Board / 开关量输出板 – bo mạch đầu ra đóng cắt.

Bo mạch thực hiện các nhiệm vụ chính như:

Nhận tín hiệu Digital Output từ bộ điều khiển.
Chuyển tín hiệu điều khiển thành trạng thái đóng/ngắt relay.
Xuất các tín hiệu điều khiển tới các thiết bị ngoại vi.
Thực hiện các logic liên động trong hệ thống kích từ.
Truyền các trạng thái điều khiển hoặc cảnh báo ra hệ thống bên ngoài.
Phối hợp với các bo mạch I/O và bộ điều khiển của EXC9100.
Hỗ trợ điều khiển các mạch phụ trợ liên quan đến quá trình vận hành hệ thống kích từ.

Theo sơ đồ phần cứng EXC9100 công khai, bo mạch EXC910RELAY thể hiện nhóm relay K00 đến K15, tức 16 vị trí đầu ra relay trong cấu hình được thể hiện trên sơ đồ.

Nguyên lý hoạt động của EXC910RELAY1.0

Trong hệ thống AVR EXC9100, bộ điều khiển trung tâm xử lý các tín hiệu đo lường và trạng thái vận hành của máy phát. Sau khi các điều kiện logic được đáp ứng, tín hiệu Digital Output được đưa tới bo mạch rơ le.

Quá trình có thể mô tả đơn giản như sau:

Bộ điều khiển EXC9100 → Digital Output → EXC910RELAY1.0 → Relay → Thiết bị bên ngoài

Bo mạch EXC910RELAY đóng vai trò giao tiếp giữa phần điều khiển điện tử và các mạch đóng/cắt trong tủ kích từ.

Nhờ sử dụng đầu ra relay, hệ thống có thể thực hiện nhiều tác vụ điều khiển và liên động theo cấu hình thực tế của từng tổ máy.

EXC910RELAY1.0 trong hệ thống AVR EXC9100 Kinte

EXC9100 là hệ thống kích từ kỹ thuật số của Kinte dùng cho nhiều loại máy phát điện.

Theo tài liệu chính thức của Guangzhou Kinte Industrial, EXC9100 phù hợp với các tổ máy công suất khoảng 10–300 MW, bao gồm:

Máy phát thủy điện.
Tổ máy thủy điện tích năng.
Tổ máy nhiệt điện.
Tổ máy tua-bin khí.
Các hệ thống máy phát điện đồng bộ phù hợp khác.

Trong hệ thống này, EXC910RELAY làm nhiệm vụ xử lý phần Relay Output/Digital Output, phối hợp cùng các bo mạch đầu vào, bo mạch analog và bộ điều khiển trung tâm.

Các đầu ra Relay trên EXC910RELAY

Trong sơ đồ kỹ thuật của hệ thống EXC9100, bo mạch EXC910RELAY được thể hiện với các relay:

K00 – K07

và

K08 – K15

Tổng cộng sơ đồ thể hiện 16 vị trí relay từ K00 đến K15.

Các relay này được điều khiển theo các Digital Output của hệ thống. Chức năng cụ thể của từng relay K00–K15 phụ thuộc vào cấu hình tủ kích từ, sơ đồ đấu dây và chương trình điều khiển của từng dự án.

Vì vậy, khi sửa chữa hoặc thay thế EXC910RELAY1.0, cần tham khảo electrical schematic / wiring diagram của chính tổ máy đang vận hành thay vì mặc định chức năng của từng relay giống nhau ở mọi hệ thống.

Các bo mạch thường gặp trong hệ thống EXC9100

EXC910RELAY1.0 thường hoạt động cùng nhiều module khác trong hệ thống kích từ Kinte như:

Model	Chức năng
EXC910RELAY / EXC910RELAY1.0	Relay Board – bo mạch đầu ra rơ le
EXC910IN	Digital Input Board – bo mạch đầu vào số
EXC_BINARYIO	Giao tiếp tín hiệu Binary I/O
EXCAnalog1.0	Bo mạch xử lý tín hiệu analog
EXC910IIU	Intelligent I/O Board
EXC910FCB	Bo mạch chức năng trong hệ thống kích từ
EXC910REC2	Bo mạch thuộc hệ thống điều khiển/kích từ
EXC_CPU	Bộ xử lý điều khiển

Việc phối hợp giữa các bo mạch giúp hệ thống EXC9100 thu thập tín hiệu, xử lý thuật toán AVR và thực hiện các lệnh điều khiển đầu ra.

Vai trò của EXC910RELAY1.0 trong hệ thống kích từ

Hệ thống kích từ của máy phát điện cần xử lý đồng thời nhiều tín hiệu analog, digital input và digital output.

Trong đó, EXC910RELAY1.0 chịu trách nhiệm quan trọng ở phía đầu ra.

Ví dụ, khi bộ điều khiển AVR đưa ra một lệnh Digital Output, EXC910RELAY sẽ thực hiện trạng thái relay tương ứng để đưa tín hiệu đến mạch điều khiển bên ngoài.

Do đó, sự ổn định của bo mạch relay ảnh hưởng trực tiếp tới khả năng thực hiện các lệnh và logic liên động của hệ thống.

Dấu hiệu Bo mạch EXC910RELAY1.0 có thể gặp sự cố

Trong quá trình vận hành lâu dài, cần kiểm tra bo mạch EXC910RELAY1.0 nếu xuất hiện các hiện tượng như:

Relay không đóng hoặc không nhả theo lệnh.
Một hoặc nhiều kênh Digital Output không hoạt động.
Tín hiệu điều khiển từ AVR đã có nhưng thiết bị bên ngoài không nhận lệnh.
Relay hoạt động không ổn định.
Tín hiệu đầu ra lúc có lúc mất.
Bo mạch không nhận được nguồn cấp.
LED trạng thái trên bo mạch hiển thị bất thường.
Relay hoặc linh kiện trên bo mạch bị cháy.
Connector bị oxy hóa hoặc tiếp xúc kém.
Đường mạch PCB bị hư hỏng.
Hệ thống xuất hiện cảnh báo liên quan đến Digital Output.

Không nên kết luận ngay bo mạch bị hỏng chỉ dựa vào việc một thiết bị bên ngoài không hoạt động.

Cần kiểm tra lần lượt:

Nguồn cấp → tín hiệu điều khiển → EXC910RELAY → tiếp điểm relay → terminal → dây dẫn → thiết bị nhận lệnh.

Khi nào cần thay Bo mạch EXC910RELAY1.0?

Việc thay bo mạch có thể cần thiết khi:

Bo mạch bị cháy hoặc hư hỏng nghiêm trọng.
Relay bị hỏng và không thể sửa chữa tin cậy.
Một số kênh đầu ra mất chức năng.
PCB bị hỏng.
Hệ thống EXC9100 không nhận diện hoặc không điều khiển được bo mạch.
Thiết bị đã hoạt động lâu năm và cần thay thế để tăng độ tin cậy.
Nhà máy cần chuẩn bị bo mạch dự phòng cho kỳ sửa chữa lớn.

Đối với các tổ máy phát điện, việc dự phòng một số bo mạch quan trọng của AVR giúp giảm thời gian dừng máy trong trường hợp xảy ra sự cố.

Ứng dụng của EXC910RELAY1.0 Kinte

Nhà máy thủy điện

Bo mạch được sử dụng trong hệ thống kích từ EXC9100 của máy phát thủy điện để thực hiện các tín hiệu đầu ra điều khiển và liên động.

Nhà máy nhiệt điện

EXC910RELAY có thể được sử dụng trong các tủ AVR EXC9100 điều khiển kích từ máy phát đồng bộ của tổ máy nhiệt điện.

Hệ thống máy phát điện

Thiết bị phù hợp cho công tác bảo trì, sửa chữa và thay thế phụ tùng hệ thống kích từ Kinte.

Phụ tùng dự phòng nhà máy điện

EXC910RELAY1.0 có thể được lưu kho làm phụ tùng dự phòng cùng các bo mạch EXC910IN, EXCAnalog, EXC910IIU và các module khác của hệ thống.

Lưu ý khi mua EXC910RELAY1.0 Kinte

Khi cần mua Bo mạch rơ le EXC910RELAY1.0, nên cung cấp đầy đủ các thông tin sau:

Model: EXC910RELAY1.0
Hãng sản xuất: Kinte
Ảnh tổng thể bo mạch.
Ảnh tem hoặc mã sản phẩm.
Revision/Version của bo mạch.
Serial Number nếu có.
Model AVR: EXC9100.
Số lượng cần mua.
Thông tin tổ máy đang sử dụng.
Ảnh connector và mặt sau PCB nếu cần đối chiếu.

Đối với bo mạch AVR, chỉ giống hình dáng bên ngoài chưa đủ để xác nhận khả năng thay thế. Model và hardware revision phải được kiểm tra trước khi đặt hàng.

Mua Bo mạch rơ le EXC910RELAY1.0 Kinte

Chúng tôi hỗ trợ tìm kiếm và cung cấp Bo mạch rơ le EXC910RELAY1.0 Kinte phục vụ sửa chữa, bảo dưỡng và dự phòng hệ thống kích từ tại các nhà máy điện.
