Máy biến áp kích từ KALPA – Ấn Độ | Excitation Transformer 11kV, 10kVA

Máy biến áp kích từ KALPA là thiết bị chuyên dụng trong hệ thống kích từ máy phát điện, có nhiệm vụ biến đổi điện áp và cung cấp nguồn phù hợp cho hệ thống chỉnh lưu, AVR và mạch kích từ của máy phát. Sản phẩm được sản xuất bởi KALPA Elektrikal Pvt. Ltd., Bangalore, India, phù hợp sử dụng trong các nhà máy thủy điện, nhiệt điện và các hệ thống máy phát công nghiệp.

Theo thông số trên nhãn thiết bị, máy biến áp kích từ KALPA sử dụng điện áp sơ cấp 11kV, điện áp thứ cấp 194V – 225V, công suất 10kVA, kết cấu Resin Cast và được chế tạo theo tiêu chuẩn IEC 60076.

Thông số kỹ thuật máy biến áp kích từ KALPA

Thông số của thiết bị trong hình:

Thông số	Giá trị
Hãng sản xuất	KALPA Elektrikal Pvt. Ltd.
Xuất xứ	Ấn Độ – India
Loại thiết bị	Excitation Transformer – Máy biến áp kích từ
Điện áp sơ cấp	11kV
Điện áp thứ cấp	194V – 225V
Tỷ số biến áp	11kV / 194V – 225V
Công suất định mức	10kVA
Số pha	3 pha
Tần số	50/60Hz
Kiểu chế tạo	Resin Cast – đúc nhựa
Cấp cách điện	Class H
Tổ đấu dây	YNd5
Mức cách điện ILV	12/28/75 kVp
Tiêu chuẩn	IEC 60076
Nhà sản xuất	KALPA Elektrikal Pvt. Ltd., Bangalore, India

Máy biến áp kích từ là gì?

Máy biến áp kích từ – Excitation Transformer là một thành phần quan trọng trong hệ thống kích từ của máy phát điện.

Thiết bị lấy nguồn điện ở cấp điện áp phía sơ cấp, sau đó biến đổi xuống mức điện áp phù hợp để cấp cho bộ chỉnh lưu kích từ và hệ thống AVR – Automatic Voltage Regulator.

Trong hệ thống máy phát điện, dòng điện kích từ được đưa vào rotor để hình thành từ trường. AVR điều khiển dòng kích từ nhằm duy trì điện áp đầu cực máy phát theo giá trị yêu cầu.

Vì vậy, máy biến áp kích từ có ảnh hưởng trực tiếp đến khả năng làm việc ổn định của hệ thống kích từ và máy phát điện.

Chức năng của máy biến áp kích từ KALPA

Máy biến áp kích từ KALPA có thể thực hiện các chức năng chính như:

Biến đổi điện áp từ 11kV xuống 194V – 225V.
Cung cấp nguồn cho hệ thống chỉnh lưu kích từ.
Cấp nguồn phục vụ hệ thống điều khiển kích từ máy phát.
Hỗ trợ AVR điều chỉnh điện áp máy phát.
Cách ly điện giữa phía điện áp cao và mạch kích từ.
Đáp ứng yêu cầu cách điện của hệ thống điện công nghiệp và nhà máy điện.

Với máy biến áp trong hình, điện áp đầu vào định mức là 11kV và phía thứ cấp có dải điện áp 194V – 225V, phù hợp với hệ thống kích từ được thiết kế sử dụng cấp điện áp này.

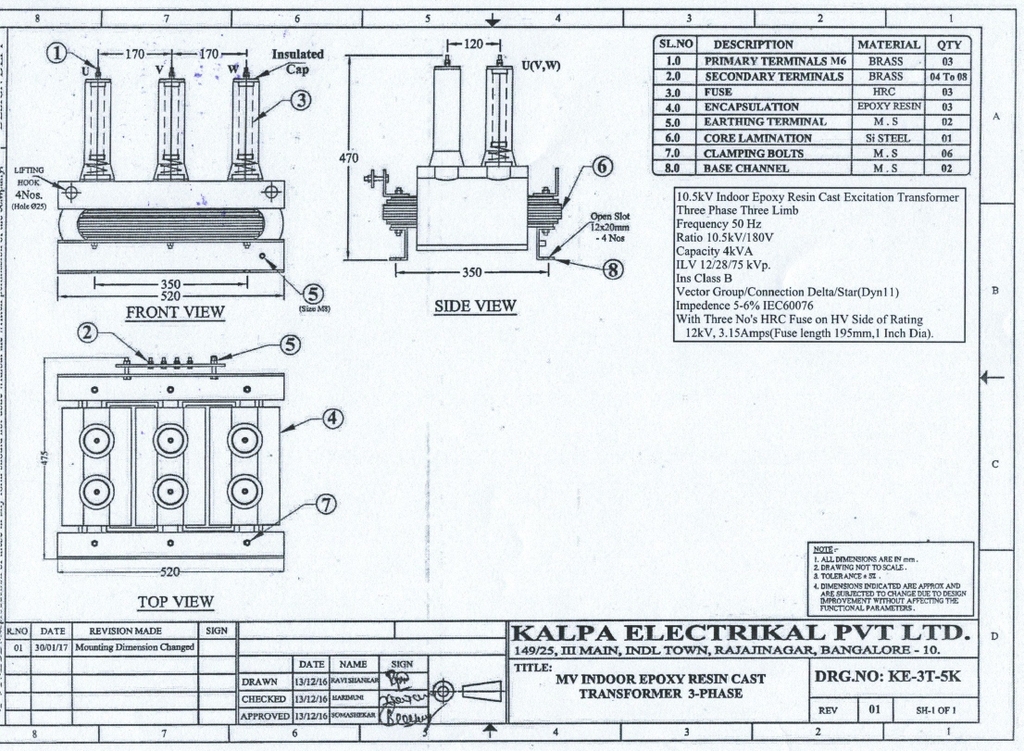

Máy biến áp kích từ KALPA 11kV 10kVA

Thiết bị trong hình có công suất định mức:

10kVA – 3 pha – 50/60Hz

và tổ đấu dây:

YNd5

Đây là thông số cần đặc biệt lưu ý khi tìm máy thay thế. Khi thay máy biến áp kích từ, không nên chỉ dựa vào công suất và điện áp mà còn phải kiểm tra:

Điện áp sơ cấp → Điện áp thứ cấp → Công suất → Tổ đấu dây → Tần số → Cấp cách điện → Kiểu cách điện → Kích thước và phương án đấu nối.

Đặc biệt, YNd5 liên quan đến cấu hình đấu dây và độ lệch pha giữa phía sơ cấp và thứ cấp. Máy thay thế cần được kỹ sư hệ thống xác nhận tương thích trước khi đưa vào vận hành.

Công nghệ Resin Cast của máy biến áp KALPA

Máy biến áp trong hình sử dụng kết cấu:

TYPE: RESIN CAST

Đây là dạng máy biến áp khô sử dụng vật liệu nhựa cách điện cho cuộn dây thay vì sử dụng dầu biến áp.

Đối với các hệ thống công nghiệp và nhà máy điện, thiết kế dạng đúc nhựa có một số đặc điểm đáng chú ý như:

Không sử dụng dầu cách điện.
Hạn chế các vấn đề liên quan đến rò rỉ dầu.
Thuận tiện bố trí trong tủ điện hoặc khu vực thiết bị.
Khả năng cách điện tốt khi được sử dụng đúng điều kiện thiết kế.
Giảm yêu cầu bảo dưỡng liên quan đến dầu biến áp.

Ứng dụng của máy biến áp kích từ KALPA

Máy biến áp kích từ KALPA có thể được sử dụng trong các hệ thống như:

Nhà máy thủy điện
Nhà máy nhiệt điện
Hệ thống kích từ máy phát đồng bộ
Tủ AVR máy phát điện
Hệ thống chỉnh lưu kích từ
Trạm phát điện công nghiệp
Hệ thống điều khiển và bảo vệ máy phát
Dây chuyền công nghiệp sử dụng máy phát công suất lớn

Trong nhà máy thủy điện, máy biến áp kích từ thường là một phần của Excitation System, phối hợp với AVR, bộ chỉnh lưu và rotor máy phát để điều khiển điện áp cũng như công suất phản kháng của tổ máy.

Tiêu chuẩn IEC 60076

Trên nhãn máy biến áp KALPA có ghi:

Ref STD: IEC 60076

IEC 60076 là nhóm tiêu chuẩn quốc tế dành cho máy biến áp điện lực, quy định nhiều yêu cầu liên quan đến thiết kế, thử nghiệm, đặc tính điện và cách điện của máy biến áp.

Việc xác định chính xác phần tiêu chuẩn IEC 60076 áp dụng cho một máy cụ thể cần căn cứ vào tài liệu kỹ thuật và chứng chỉ thử nghiệm của nhà sản xuất.

Khi cần thay thế máy biến áp kích từ KALPA cần kiểm tra gì?

Khi máy biến áp kích từ cũ bị hỏng hoặc cần tìm thiết bị tương đương, nên gửi đầy đủ nameplate cho nhà sản xuất và xác nhận tối thiểu các thông số:

Primary Voltage: 11kV
Secondary Voltage: 194V – 225V
Capacity: 10kVA
Phase: 3 pha
Frequency: 50/60Hz
Vector Group: YNd5
Insulation Class: H
Type: Resin Cast
Insulation Level: 12/28/75 kVp
Kích thước cơ khí, khoảng cách lỗ bắt và vị trí đầu cực.

Không nên sử dụng một máy biến áp chỉ có cùng tỷ số điện áp nhưng khác tổ đấu dây hoặc đặc tính cách điện nếu chưa được kiểm tra kỹ thuật.

Máy biến áp kích từ KALPA cho nhà máy điện

Với cấu hình 11kV/194V–225V, 10kVA, 3 pha, YNd5, máy biến áp kích từ KALPA là thiết bị được thiết kế cho hệ thống kích từ máy phát điện có yêu cầu điện áp đầu vào trung thế.

Khi cần mua mới hoặc tìm máy tương đương, khách hàng nên cung cấp hình ảnh nameplate, sơ đồ đấu dây, kích thước máy và thông tin hệ thống AVR/kích từ để lựa chọn chính xác thiết bị.
