Bộ nguồn UR-RHH GE Multilin – Power Supply Module cho Universal Relay UR Series

Bộ nguồn UR-RHH GE Multilin là module nguồn chuyên dụng được thiết kế để sử dụng trong hệ thống GE Multilin Universal Relay – UR Series. Thiết bị có nhiệm vụ cung cấp nguồn hoạt động cho relay và hỗ trợ cấp nguồn cho các ngõ vào tiếp điểm khô (dry contact input), giúp hệ thống bảo vệ và điều khiển điện vận hành ổn định.

UR-RHH thuộc thế hệ module nguồn thứ hai của dòng GE Multilin UR và được sử dụng phổ biến trong các hệ thống bảo vệ trạm điện, nhà máy điện và các ứng dụng công nghiệp yêu cầu độ tin cậy cao.

Thông số kỹ thuật bộ nguồn UR-RHH GE

Các tài liệu và thông tin sản phẩm hiện có xác nhận UR-RHH có mức điện áp 125–250 VDC hoặc 100–240 VAC, với mức công suất tương ứng 35 W và 35 VA.

UR-RHH GE Multilin là gì?

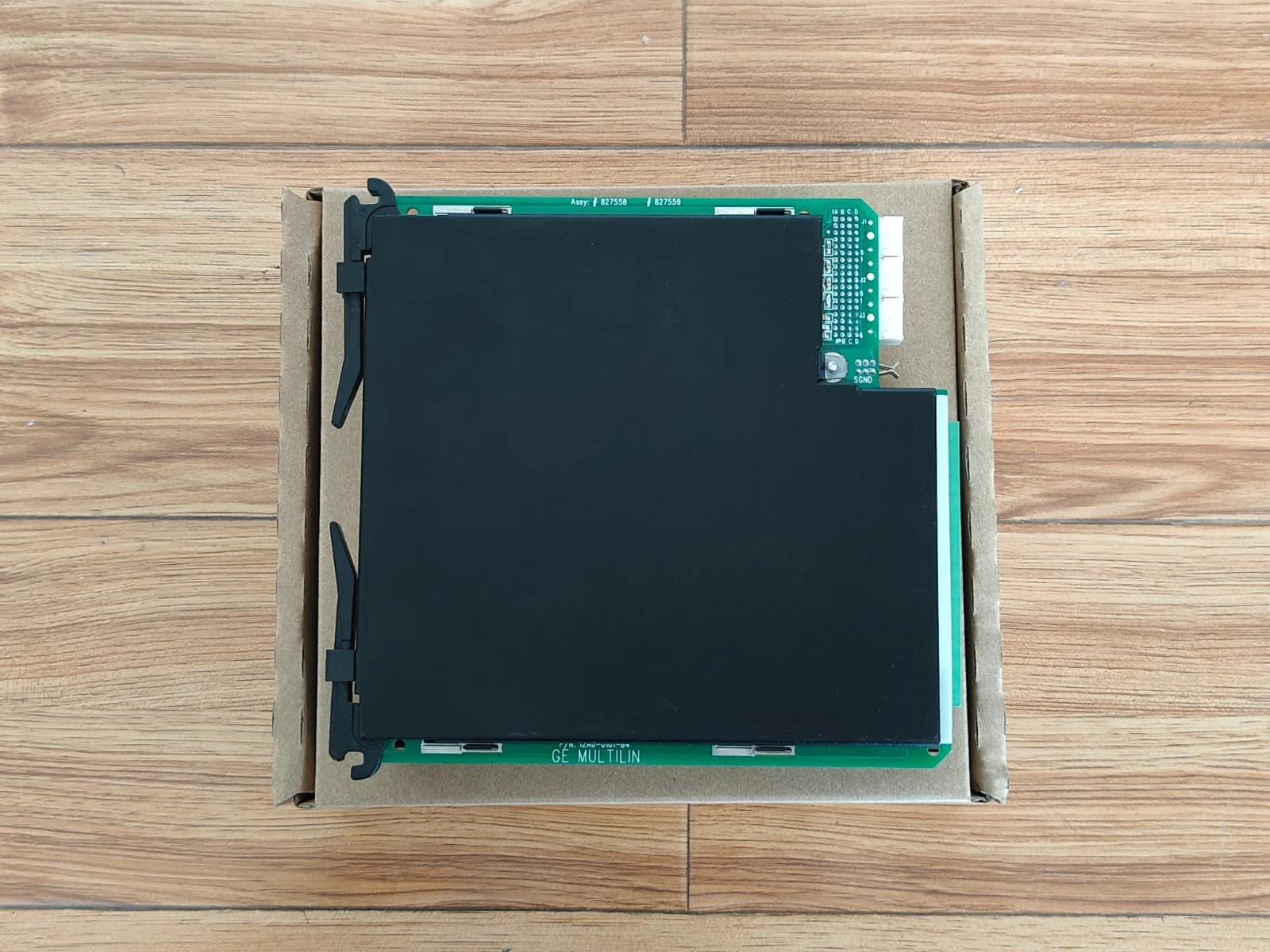

GE Multilin UR-RHH là module nguồn được lắp bên trong các relay bảo vệ thuộc nền tảng Universal Relay của GE Multilin. Khác với một bộ nguồn công nghiệp độc lập, UR-RHH được thiết kế theo cấu trúc module để kết hợp trực tiếp với chassis, CPU, CT/VT, Digital I/O và các module chức năng khác của relay UR.

Dòng Universal Relay của GE là nền tảng relay bảo vệ và điều khiển dạng module. Điều này cho phép cấu hình relay theo từng ứng dụng cụ thể như bảo vệ máy biến áp, đường dây, thanh cái, máy phát hoặc quản lý máy cắt.

UR-RHH đảm nhiệm phần nguồn cho hệ thống và có khả năng hoạt động với cả nguồn AC lẫn DC ở dải điện áp cao, phù hợp với nguồn phụ trợ thường gặp trong các trạm điện và hệ thống điều khiển công nghiệp.

Chức năng của bộ nguồn GE UR-RHH

Chức năng quan trọng nhất của UR-RHH Power Supply Module là chuyển đổi và cung cấp nguồn điện cần thiết cho các mạch điện tử bên trong relay GE Multilin UR. Ngoài việc cấp nguồn cho bản thân relay, module còn có thể cung cấp nguồn phục vụ các ngõ vào tiếp điểm khô của hệ thống.

UR-RHH hoạt động ở dải nguồn cao, với điện áp 125–250 VDC hoặc 100–240 VAC. Đây là một ưu điểm đáng chú ý trong các hệ thống trạm điện vì thiết bị có thể phù hợp với nhiều kiến trúc nguồn phụ trợ khác nhau mà không cần sử dụng thêm bộ chuyển đổi bên ngoài.

Relay UR cũng tích hợp các chức năng tự kiểm tra phần cứng. Khi phát hiện lỗi nghiêm trọng liên quan đến module nguồn hoặc phần cứng, hệ thống có thể cảnh báo thông qua các chỉ thị LED trên mặt trước của relay.

Ưu điểm của GE Multilin UR-RHH

UR-RHH được phát triển dành riêng cho nền tảng Universal Relay nên có khả năng tích hợp tốt với cấu trúc phần cứng của UR Series. Module hỗ trợ cả AC và DC, dải điện áp rộng và được thiết kế cho môi trường bảo vệ – điều khiển điện công nghiệp.

Một đặc điểm quan trọng khác là thiết kế dạng module. Khi xảy ra hư hỏng nguồn, kỹ thuật viên có thể kiểm tra hoặc thay thế module phù hợp thay vì phải thay toàn bộ relay, tùy theo tình trạng thiết bị và cấu hình thực tế.

Hệ thống tự chẩn đoán của Universal Relay cũng hỗ trợ giám sát tình trạng phần cứng, giúp người vận hành phát hiện sớm một số lỗi và rút ngắn thời gian xử lý sự cố.

UR-RHH được sử dụng ở đâu?

Bộ nguồn UR RHH GE Multilin thường xuất hiện trong các hệ thống relay bảo vệ thuộc UR Series tại trạm biến áp, nhà máy điện, nhà máy thủy điện, hệ thống phân phối điện công nghiệp và các tủ bảo vệ – điều khiển trung thế hoặc cao thế.

Tùy cấu hình relay, UR Series có thể được sử dụng cho nhiều chức năng bảo vệ khác nhau. Vì vậy, khi cần thay UR-RHH, cần kiểm tra đầy đủ model relay, order code, điện áp nguồn điều khiển và mã module đang lắp trên thiết bị hiện hữu trước khi đặt hàng.

Phân biệt UR-RHH và UR-SH GE Multilin

UR-RHH là module nguồn thế hệ thứ hai, trong khi UR-SH là thiết kế nguồn thế hệ sau của dòng Universal Relay. Theo thông tin kỹ thuật được công bố bởi các nhà cung cấp chuyên về GE Multilin, module UR-RH có mức công suất khoảng 35 W, còn thế hệ UR-SH được nâng lên khoảng 45 W.

Tuy nhiên, không nên tự động thay UR-RHH bằng UR-SH chỉ dựa vào điện áp nguồn. Trước khi thay thế cần kiểm tra generation của relay, hardware revision, order code và tài liệu GE tương ứng để bảo đảm tính tương thích.

Cách kiểm tra đúng bộ nguồn UR-RHH trước khi mua

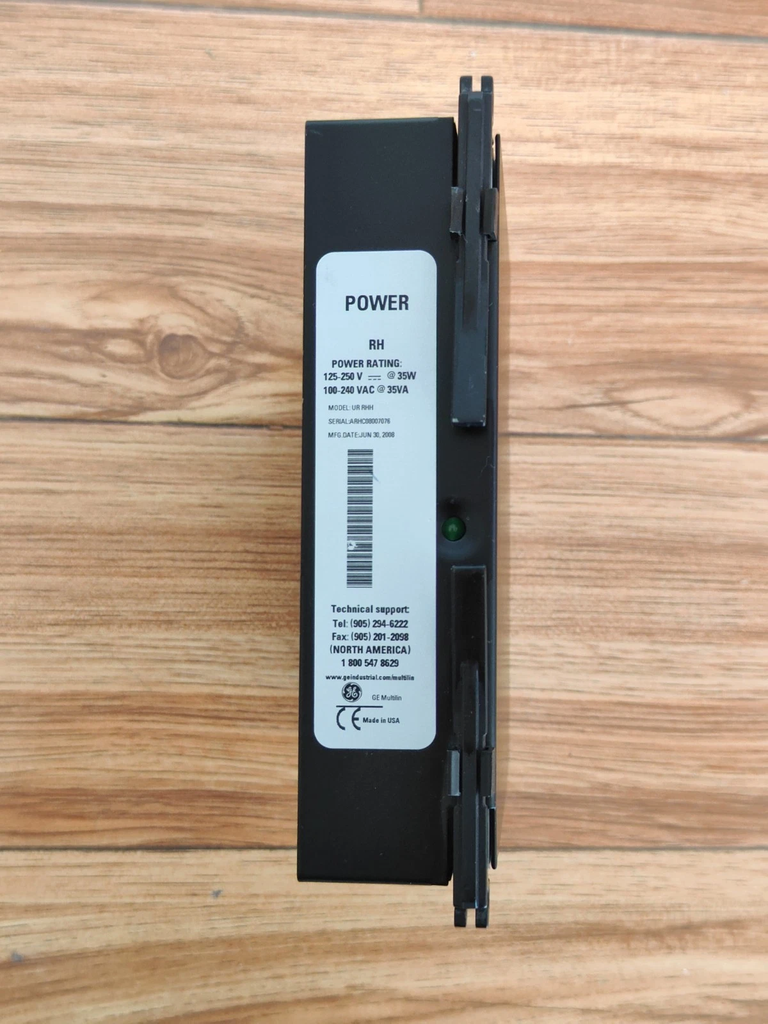

Khi tìm mua bộ nguồn UR-RHH GE, thông tin quan trọng nhất là tem trên module cũ. Trên tem thường có model, thông số nguồn và các thông tin nhận dạng sản phẩm. Một UR-RHH điển hình thể hiện mức nguồn 125–250 VDC @ 35 W / 100–240 VAC @ 35 VA.

Để hạn chế mua nhầm module, nên gửi cho nhà cung cấp ảnh rõ toàn bộ tem UR-RHH, model đầy đủ của relay GE Multilin, ảnh mặt trước relay, serial number và mã order code nếu có. Với các relay UR thế hệ cũ, việc đối chiếu revision phần cứng đặc biệt quan trọng.

Một số lỗi liên quan đến bộ nguồn UR-RHH

Khi relay GE Multilin UR mất nguồn, khởi động không ổn định hoặc xuất hiện cảnh báo phần cứng, UR-RHH là một trong những module cần được kiểm tra. Tuy nhiên, không nên kết luận bộ nguồn hỏng chỉ dựa trên việc relay không lên nguồn.

Kỹ thuật viên nên kiểm tra điện áp nguồn đầu vào, cầu chì, terminal, kết nối backplane, tình trạng module và thông báo self-test của relay. UR-RHH sử dụng cầu chì nội bộ được ghi nhận ở mức 4 A / 250 V.

Mua bộ nguồn UR-RHH GE Multilin

Khi cần tìm mua UR-RHH GE Multilin Power Supply Module, khách hàng nên cung cấp đúng mã:

Manufacturer: GE Multilin
Model: UR-RHH / URRHH
Description: Power Supply Module
Series: Universal Relay UR Series
Rating: 125–250 VDC @ 35 W / 100–240 VAC @ 35 VA

Trên thị trường hiện có thể gặp hàng mới tồn kho, new surplus hoặc hàng đã qua sử dụng/refurbished. Vì vậy, báo giá cần thể hiện rõ tình trạng hàng, thời gian bảo hành, serial number, hình ảnh thực tế và thời gian giao hàng trước khi xác nhận đơn.

Tại sao cần chọn đúng UR-RHH cho relay GE?

Relay bảo vệ là thiết bị quan trọng trong hệ thống điện. Sử dụng sai module nguồn hoặc module không tương thích có thể khiến relay không khởi động, xuất hiện lỗi phần cứng hoặc ảnh hưởng đến khả năng vận hành của hệ thống bảo vệ.

Do đó, đối với GE UR-RHH, việc đối chiếu mã thiết bị cũ và cấu hình relay luôn nên được thực hiện trước khi đặt hàng. Đặc biệt với các relay GE Multilin UR đã vận hành nhiều năm, cần kiểm tra cả generation và revision thay vì chỉ đối chiếu tên model.

Kết luận

Bộ nguồn UR-RHH GE Multilin là Power Supply Module dành cho hệ thống Universal Relay UR Series, hỗ trợ nguồn 125–250 VDC và 100–240 VAC, với định mức 35 W/35 VA. Module đóng vai trò cấp nguồn cho relay và hỗ trợ các mạch dry contact input, đồng thời làm việc cùng chức năng tự giám sát phần cứng của hệ thống UR
