P14D Directional Feeder Relay Là Gì?

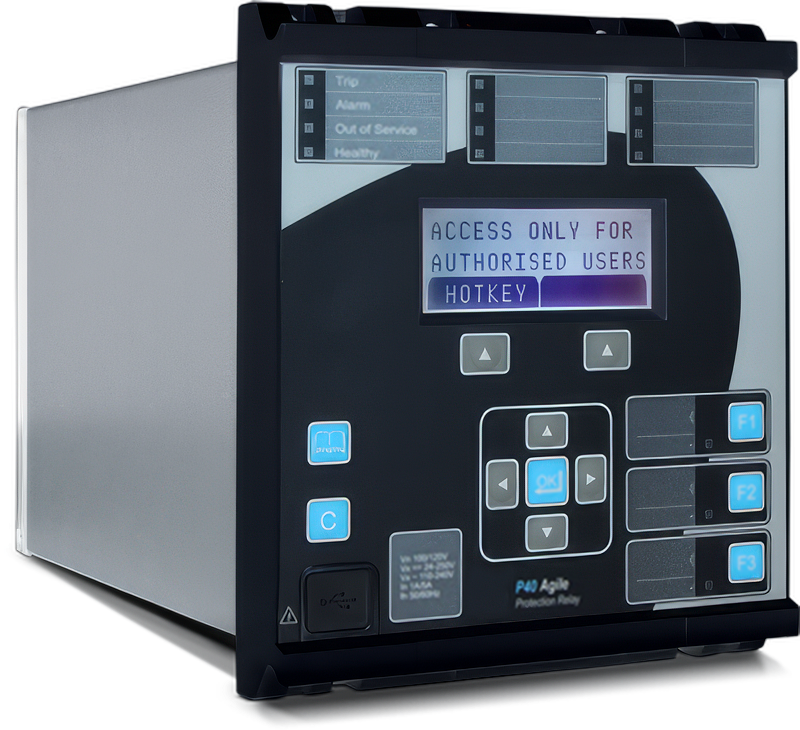

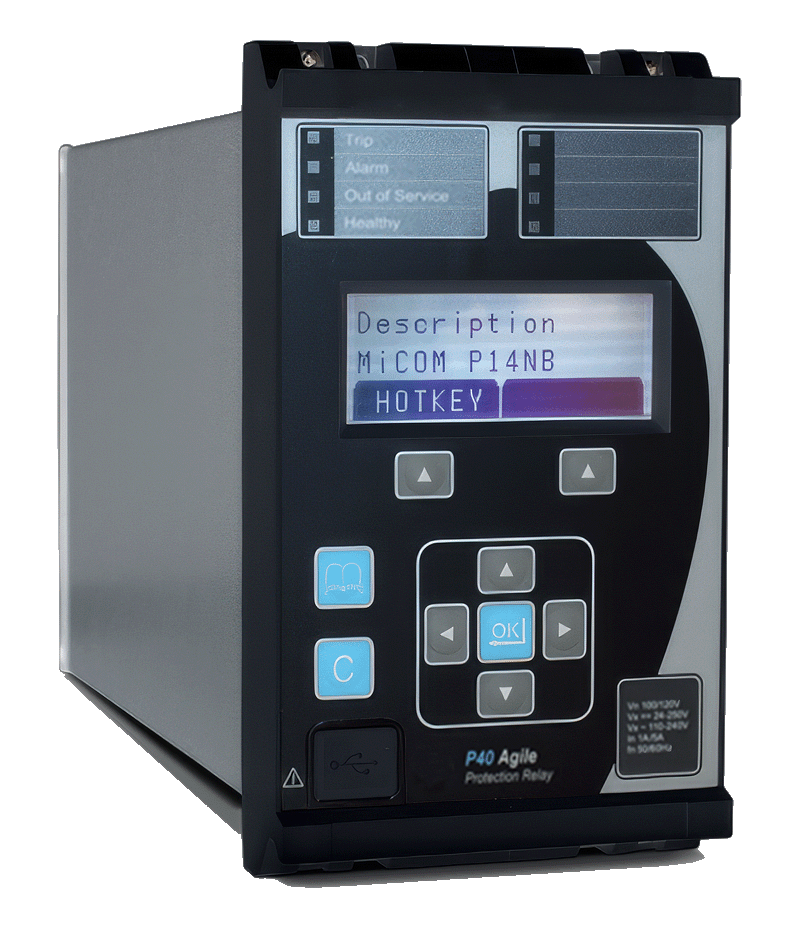

P14D Directional Feeder Relay (thường gọi là P14D IED) là rơ-le quản lý lộ ra có hướng. Thiết bị chuyên dùng cho các đường dây trên không và cáp ngầm. Khác với dòng P14N không hướng, P14D có thể xác định chính xác vị trí và chiều của dòng điện bị lỗi. Nhờ vậy, thiết bị chỉ cô lập vùng bị sự cố mà không làm ảnh hưởng đến các nhánh điện khỏe mạnh khác.
Sản phẩm đáp ứng hoàn hảo cho nhiều kiểu nối đất hệ thống như:
- Hệ thống nối đất trực tiếp.
- Hệ thống nối đất qua trở kháng.
- Hệ thống nối đất qua cuộn chặn Petersen.
- Hệ thống mạng điện cách ly.
Các Tính Năng Bảo Vệ Vượt Trội Của Rơ-Le P14D
Rơ-le P14D sở hữu nền tảng phần cứng mạnh mẽ cùng thuật toán xử lý kỹ thuật số hiện đại. Dưới đây là các tính năng bảo vệ cốt lõi của thiết bị:
1. Bảo vệ quá dòng và chạm đất có hướng (Directional Overcurrent & Earth Fault)
- Thiết bị tích hợp các phần tử bảo vệ có hướng (Mã ANSI: 67/67N).
- Khả năng dịch chuyển góc phân cực (+90° hoặc -90°) giúp rơ-le nhạy bén với mọi lỗi pha hoặc lỗi chạm đất nguồn.
2. Tự động đóng lặp lại và quản lý máy cắt (Autoreclose & Breaker Control)
- Hỗ trợ tính năng tự động đóng lại (ANSI 79) để xử lý các sự cố thoáng qua trên đường dây.
- Giám sát tình trạng hư hỏng máy cắt và giám sát mạch cắt toàn diện (Trip Circuit Supervision).
3. Tích hợp logic lập trình linh hoạt (PSL)
- Công cụ đồ họa Programmable Scheme Logic (PSL) cho phép kỹ sư tự cấu hình mạch bảo vệ.
- Xử lý song song các cổng logic (AND, OR, Timers) mà không gây trễ tín hiệu đầu ra.
4. Định vị điểm lỗi (Distance-to-Fault)
- Tự động tính toán và hiển thị khoảng cách từ trạm đến điểm xảy ra sự cố.
- Giúp đội ngũ bảo trì nhanh chóng tìm ra vị trí lỗi để khắc phục, tiết kiệm thời gian.
Thông Số Kỹ Thuật Chi Tiết Của Dòng P14D
| Đặc tính kỹ thuật | Chi tiết thông số |
|---|---|
| Thương hiệu | Schneider Electric / GE Vernova (Agile P40) |
| Kích thước vỏ | Cỡ 20TE (4 inch) hoặc 30TE (6 inch), chiều sâu ngắn dưới 155 mm |
| Giao tiếp cổng trước | Cổng USB tiện lợi để kết nối nhanh với máy tính |
| Giao tiếp cổng sau | RS485, RJ45, Cáp quang (Single/Dual FO) |
| Giao thức kết nối | IEC 61850, Modbus Serial, DNP3, Courier |
| Số lượng cổng I/O | Lên đến 30 đầu vào số (BI) và 25 đầu ra rơ-le (BO) |
| Nguồn cấp & Đầu vào CT | Nguồn cấp vạn năng; Hỗ trợ dòng định mức 1A và 5A |
Lợi Ích Khi Chọn P14D Cho Hệ Thống Trạm Biến Áp
- Nâng cấp dễ dàng (Retrofit): Các rơ-le dòng P14D có thiết kế dạng rút (draw-out) và tương thích chân cắm (pin-to-pin) với các dòng rơ-le cũ như KCEG14x. Bạn chỉ cần cắm trực tiếp vào vỏ tủ cũ mà không cần đi lại dây, giảm 80% thời gian thi công.
- Độ bền bỉ cao: Bo mạch bên trong đều được phủ lớp bảo vệ chống khắc nghiệt (Harsh Environmental Coating). Thiết bị hoạt động tốt trong môi trường ẩm ướt, sương muối và ô nhiễm không khí.
- Thân thiện với môi trường: Sản phẩm không sử dụng pin lưu trữ nội bộ (No resident battery). Tiêu hao điện năng cực thấp giúp giảm tải cho hệ thống ắc quy của trạm.
- An toàn thông tin bảo mật: Đáp ứng các tiêu chuẩn khắt khe về an ninh mạng NERC-compliant cyber security.
