Chốt Cắt Cánh Hướng Là Gì? Cấu Tạo, Công Dụng Và Ứng Dụng Trong Tuabin Thủy Điện

Chốt cắt cánh hướng là gì?

Chốt cắt cánh hướng hay Guide Vane Shear Pin là một chi tiết cơ khí an toàn được lắp trong hệ thống điều khiển cánh hướng của tuabin thủy điện, đặc biệt thường gặp trên tuabin Francis.

Trong điều kiện vận hành bình thường, chốt cắt có nhiệm vụ truyền lực giữa cánh hướng và cơ cấu điều khiển. Khi xuất hiện lực hoặc mô-men xoắn vượt quá giới hạn thiết kế, chốt sẽ bị cắt hoặc phá hủy tại vị trí được tính toán trước.

Việc chốt cắt chủ động phá hủy giúp ngắt quá trình truyền lực, từ đó bảo vệ các bộ phận quan trọng và có giá trị cao hơn như:

• Cánh hướng tuabin.

• Trục cánh hướng.

• Tay đòn cánh hướng.

• Vòng điều chỉnh.

• Thanh liên kết.

• Cơ cấu servo thủy lực.

• Các chi tiết trong hệ thống điều chỉnh lưu lượng nước.

Có thể hiểu đơn giản, chốt cắt cánh hướng là một chi tiết “hy sinh” nhằm bảo vệ toàn bộ cơ cấu cánh hướng khi xảy ra sự cố quá tải.

Chốt cắt cánh hướng tiếng Anh là gì?

Tên tiếng Anh thường được sử dụng là:

Guide Vane Shear Pin

Ngoài ra, trong một số tài liệu kỹ thuật hoặc bản vẽ thiết bị có thể gặp các thuật ngữ:

• Turbine Guide Vane Shear Pin

• Francis Turbine Guide Vane Shear Pin

• Wicket Gate Shear Pin

• Guide Vane Safety Pin

• Shear Pin for Guide Vane

Khi tìm mua linh kiện từ Trung Quốc, châu Âu hoặc các nhà sản xuất tuabin quốc tế, nên cung cấp đồng thời tên tiếng Anh + bản vẽ + kích thước + model tuabin để nhà cung cấp xác định chính xác sản phẩm.

Chốt cắt cánh hướng nằm ở đâu?

Trong tuabin thủy điện, hệ thống cánh hướng gồm nhiều cánh được bố trí xung quanh bánh xe công tác.

Các cánh hướng đóng hoặc mở đồng thời thông qua hệ thống truyền động bao gồm vòng điều chỉnh, thanh truyền, tay đòn và cơ cấu servo.

Chốt cắt thường được bố trí tại vị trí kết nối giữa tay đòn điều khiển và cơ cấu truyền động của từng cánh hướng.

Vị trí chính xác có thể khác nhau tùy theo:

• Nhà sản xuất tuabin.

• Công suất tổ máy.

• Kết cấu bộ điều tốc.

• Kiểu tuabin.

• Thiết kế cơ khí của hệ thống cánh hướng.

Do đó, khi thay thế chốt cắt không nên chỉ căn cứ vào hình dáng bên ngoài mà cần đối chiếu với bản vẽ OEM hoặc thông số kỹ thuật của tổ máy.

Công dụng của chốt cắt cánh hướng

1. Bảo vệ cánh hướng khi bị kẹt

Trong quá trình vận hành, dị vật như đá, gỗ, kim loại hoặc các vật thể khác có thể đi vào khu vực cánh hướng.

Nếu một cánh hướng bị kẹt trong khi hệ thống servo vẫn tiếp tục tạo lực đóng hoặc mở, tải trọng lên hệ thống truyền động có thể tăng rất nhanh.

Khi tải vượt giới hạn thiết kế, chốt cắt sẽ bị phá hủy để ngắt truyền lực, giúp giảm nguy cơ cong hoặc gãy cánh hướng.

2. Bảo vệ hệ thống truyền động

Nếu không có cơ cấu bảo vệ phù hợp, tình trạng kẹt cánh hướng có thể truyền tải ngược về:

• Tay đòn.

• Thanh truyền.

• Vòng điều chỉnh.

• Trục điều khiển.

• Servo thủy lực.

Hư hỏng tại các bộ phận này có thể khiến thời gian sửa chữa kéo dài và chi phí bảo dưỡng tăng đáng kể.

3. Giảm thiệt hại khi xảy ra quá tải

Chốt cắt thường có giá trị thấp hơn rất nhiều so với cánh hướng hoặc toàn bộ cơ cấu điều chỉnh của tuabin.

Thay vì để một bộ phận lớn bị biến dạng hoặc phá hủy, hệ thống được thiết kế để chốt cắt hỏng trước.

Sau khi xác định và xử lý nguyên nhân gây quá tải, kỹ thuật viên có thể kiểm tra cơ cấu và thay chốt mới.

4. Tăng khả năng vận hành an toàn của tổ máy

Chốt cắt là một phần của triết lý thiết kế fail-safe trong hệ thống cơ khí.

Chức năng của nó không đơn thuần là liên kết hai chi tiết mà còn đóng vai trò bảo vệ thiết bị trong những điều kiện vận hành bất thường.

Nguyên lý hoạt động của chốt cắt cánh hướng

Nguyên lý hoạt động của chốt tương đối đơn giản.

Trạng thái vận hành bình thường

Servo tạo lực → vòng điều chỉnh chuyển động → thanh truyền và tay đòn truyền lực → cánh hướng đóng hoặc mở.

Trong giai đoạn này, chốt cắt vẫn phải đảm bảo đủ khả năng chịu tải để truyền mô-men theo yêu cầu vận hành.

Khi xảy ra quá tải

Ví dụ một cánh hướng bị vật thể lạ làm kẹt.

Servo tiếp tục tạo lực → lực tác động lên cơ cấu truyền động tăng → ứng suất cắt trên chốt tăng.

Khi ứng suất vượt giới hạn đã được thiết kế, chốt bị cắt.

Khi chốt đứt, đường truyền lực tới cánh hướng bị gián đoạn, nhờ đó giảm khả năng gây hư hỏng nghiêm trọng cho cánh hướng và các bộ phận liên quan.

Tại sao không thể sử dụng chốt thép thông thường để thay thế?

Đây là một vấn đề đặc biệt quan trọng khi sửa chữa tuabin thủy điện.

Không nên lấy một chốt thép có cùng đường kính rồi lắp thay cho chốt cắt cánh hướng chính hãng hoặc đúng thiết kế.

Chốt cắt phải đáp ứng đồng thời hai yêu cầu trái ngược:

Thứ nhất: đủ bền để không bị cắt trong điều kiện vận hành bình thường.

Thứ hai: phải cắt ở mức tải được thiết kế trước khi tải trọng gây hư hỏng cho cánh hướng hoặc hệ thống truyền động.

Nếu sử dụng vật liệu có độ bền quá thấp, chốt có thể liên tục bị đứt ngay cả khi tổ máy vận hành bình thường.

Ngược lại, nếu sử dụng vật liệu quá cứng hoặc độ bền quá cao, khi cánh hướng bị kẹt, chốt không bị cắt đúng thời điểm. Khi đó cánh hướng, tay đòn hoặc cơ cấu điều chỉnh có thể bị biến dạng trước khi chốt phá hủy.

Do đó, vật liệu, kích thước và đặc tính cơ học của chốt phải tuân theo thiết kế của nhà sản xuất tuabin.

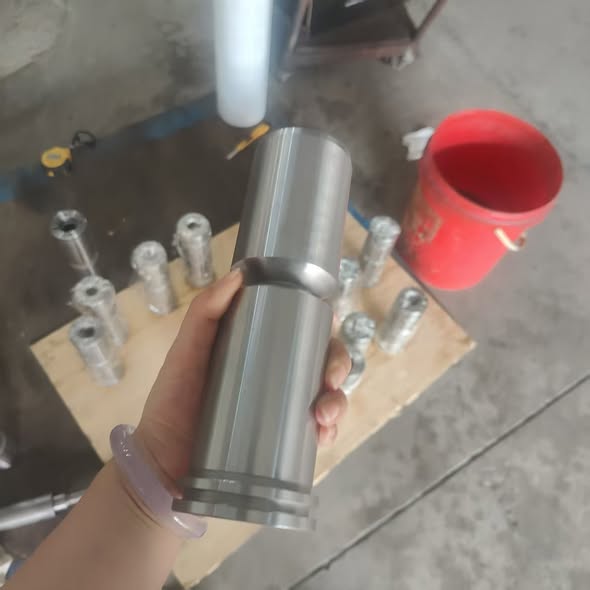

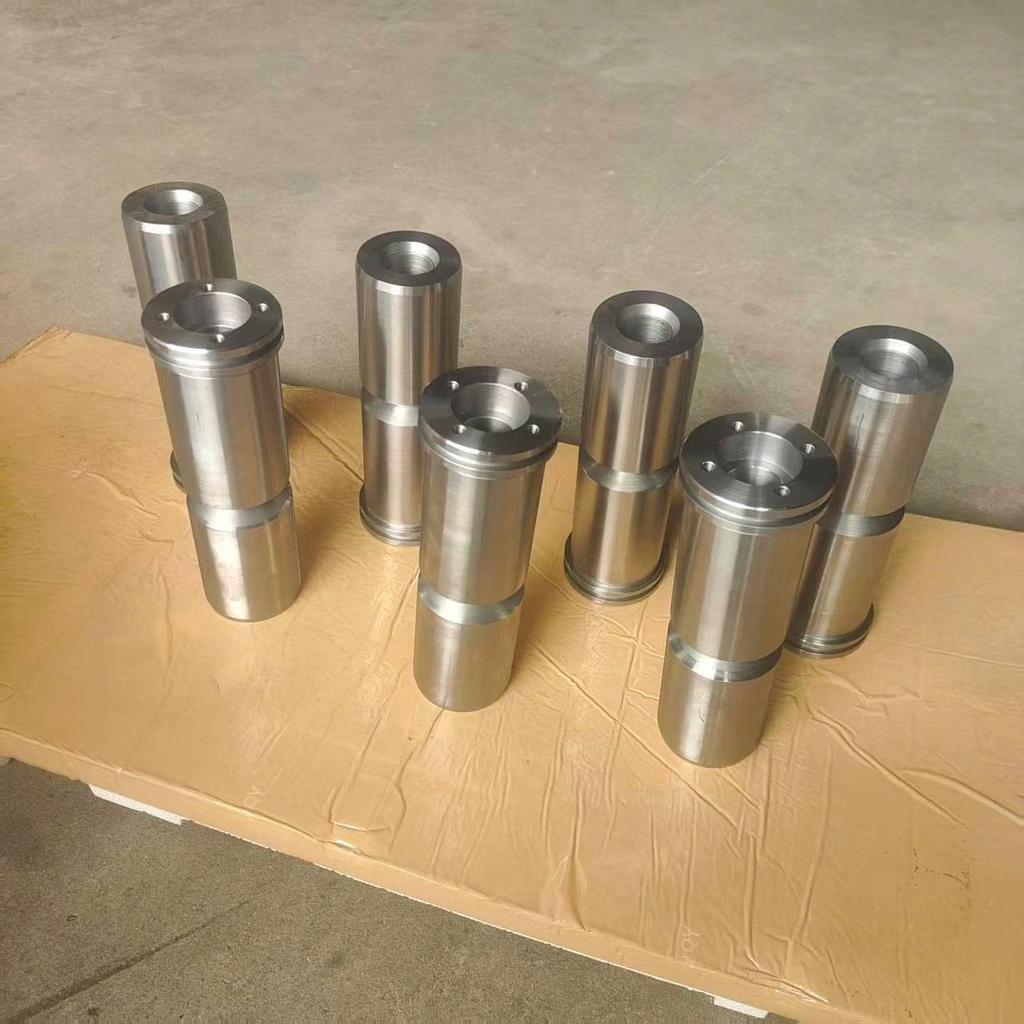

Cấu tạo của chốt cắt cánh hướng

Tùy thiết kế, chốt có thể có cấu tạo khác nhau nhưng thường bao gồm:

• Thân chốt.

• Phần đường kính định vị.

• Vị trí chịu cắt.

• Rãnh hoặc tiết diện giảm yếu theo thiết kế.

• Lỗ hoặc cơ cấu cố định chốt.

• Bề mặt gia công chính xác.

Đặc biệt, một số chốt có phần tiết diện nhỏ hơn tại vị trí xác định. Đây chính là vùng được tính toán để xảy ra phá hủy khi tải đạt tới giới hạn thiết kế.

Dung sai tại khu vực này có thể ảnh hưởng trực tiếp tới lực cắt thực tế của chốt.

Vật liệu chế tạo chốt cắt cánh hướng

Vật liệu chốt không có một tiêu chuẩn duy nhất áp dụng cho tất cả tuabin.

Tùy thiết kế OEM, chốt có thể được chế tạo từ các loại:

• Thép carbon.

• Thép hợp kim.

• Thép không gỉ.

• Hợp kim nhôm.

• Các vật liệu cơ khí đặc biệt theo yêu cầu thiết kế.

Điều quan trọng không phải là chọn vật liệu “càng cứng càng tốt”, mà là vật liệu phải có đặc tính chịu cắt phù hợp với tải thiết kế của hệ thống.

Khi đặt gia công, cần kiểm soát cả:

• Thành phần hóa học vật liệu.

• Cơ tính.

• Độ bền kéo.

• Độ bền cắt.

• Độ cứng.

• Phương pháp nhiệt luyện.

• Kích thước và dung sai gia công.

Các nguyên nhân khiến chốt cắt cánh hướng thường xuyên bị đứt

Nếu chốt cắt liên tục bị hỏng, không nên chỉ thay chốt mới mà cần kiểm tra nguyên nhân.

Một số nguyên nhân phổ biến gồm:

Dị vật làm kẹt cánh hướng

Đá, gỗ hoặc vật thể cứng đi vào khu vực cánh hướng có thể khiến một hoặc nhiều cánh không thể chuyển động bình thường.

Cánh hướng bị lệch hoặc ma sát lớn

Bạc trục mòn, trục bị lệch, ăn mòn hoặc khe hở không phù hợp có thể làm tăng lực cần thiết để vận hành cánh hướng.

Cơ cấu liên kết bị sai lệch

Thanh truyền hoặc tay đòn không được căn chỉnh đúng có thể tạo tải bất thường lên chốt.

Chốt không đúng vật liệu

Sử dụng vật liệu có độ bền thấp hơn thiết kế có thể khiến chốt bị cắt sớm.

Sai kích thước gia công

Chỉ cần đường kính tại tiết diện chịu cắt nhỏ hơn thiết kế cũng có thể làm giảm đáng kể khả năng chịu tải của chốt.

Chất lượng gia công không đạt

Vết xước, vết nứt, sai số kích thước hoặc bề mặt gia công kém đều có thể tạo điểm tập trung ứng suất và dẫn tới phá hủy sớm.

Khi nào cần thay chốt cắt cánh hướng?

Nên tiến hành kiểm tra hoặc thay thế khi phát hiện:

• Chốt đã bị cắt hoặc nứt.

• Chốt biến dạng.

• Bề mặt có dấu hiệu mỏi.

• Chốt bị ăn mòn.

• Kích thước không còn nằm trong dung sai cho phép.

• Cơ cấu cánh hướng hoạt động bất thường.

• Có lịch sử quá tải hoặc cánh hướng từng bị kẹt.

Sau mỗi lần chốt bị cắt, cần tìm nguyên nhân trước khi lắp chốt mới.

Việc chỉ thay liên tục chốt mới mà không xử lý nguyên nhân có thể dẫn tới sự cố lặp lại.

Thông số cần cung cấp khi đặt mua chốt cắt cánh hướng

Để nhà cung cấp xác định hoặc gia công đúng sản phẩm, khách hàng nên cung cấp:

Trong trường hợp không còn mã phụ tùng, khách hàng có thể cung cấp bản vẽ hoặc mẫu chốt cũ để nhà cung cấp kiểm tra khả năng chế tạo.

Lưu ý khi mua và gia công chốt cắt cánh hướng

Khi lựa chọn nhà cung cấp, nên ưu tiên đơn vị có khả năng:

• Đọc và gia công theo bản vẽ cơ khí.

• Kiểm soát dung sai chính xác.

• Cung cấp chứng chỉ vật liệu.

• Kiểm tra thành phần hóa học.

• Kiểm tra cơ tính vật liệu.

• Thực hiện nhiệt luyện theo yêu cầu.

• Kiểm tra độ cứng.

• Lập báo cáo kích thước.

• Gia công theo mẫu hoặc drawing OEM.

Đối với chốt cắt, đúng kích thước thôi chưa đủ. Các đặc tính cơ học phải phù hợp để bảo đảm chốt phá hủy đúng tại mức tải đã được thiết kế.

Mua chốt cắt cánh hướng tuabin thủy điện ở đâu?

Chúng tôi chuyên cung cấp và hỗ trợ tìm kiếm chốt cắt cánh hướng – Guide Vane Shear Pin sử dụng cho các hệ thống tuabin thủy điện.

Kết luận

Chốt cắt cánh hướng là một chi tiết nhỏ nhưng giữ vai trò rất quan trọng trong hệ thống điều khiển cánh hướng của tuabin thủy điện.

Chốt vừa phải đủ khả năng chịu tải trong điều kiện vận hành bình thường, vừa phải phá hủy đúng thời điểm khi xuất hiện quá tải để bảo vệ cánh hướng và hệ thống truyền động.

Vì vậy, khi mua hoặc gia công Guide Vane Shear Pin, cần đặc biệt quan tâm đến bản vẽ, kích thước, dung sai, vật liệu, cơ tính và yêu cầu kỹ thuật của nhà sản xuất tuabin.

Nếu cần tìm chốt cắt cánh hướng tuabin thủy điện theo mã, bản vẽ hoặc mẫu thực tế, hãy gửi thông tin kỹ thuật cho Chúng tôi để được kiểm tra và tư vấn sản phẩm phù hợp.
