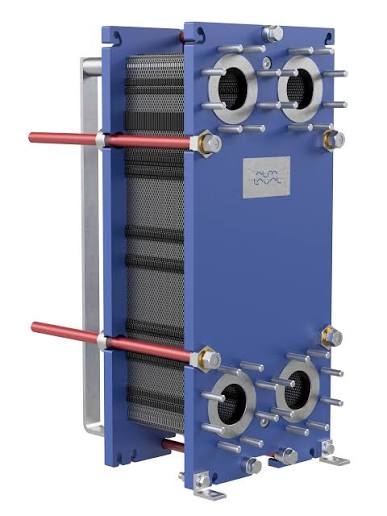

Thiết bị trao đổi nhiệt T10-BFM hãng Alfa Laval

Giới thiệu thiết bị trao đổi nhiệt T10-BFM hãng Alfa Laval

Thiết bị trao đổi nhiệt T10-BFM hãng Alfa Laval là bộ trao đổi nhiệt dạng tấm có gioăng, được thiết kế để truyền nhiệt giữa hai dòng lưu chất mà không để chúng hòa trộn trực tiếp. Sản phẩm thuộc dòng thiết bị trao đổi nhiệt công nghiệp T10 của Alfa Laval, phù hợp với những hệ thống yêu cầu lưu lượng lớn, hiệu suất nhiệt cao và khả năng bảo trì thuận tiện.

Theo tài liệu của nhà sản xuất, dòng Alfa Laval T10 được phát triển cho các ứng dụng có lưu lượng cao, cung cấp hiệu suất truyền nhiệt tốt và có nhiều lựa chọn về vật liệu tấm cũng như vật liệu gioăng. Thiết bị được sử dụng trong nhiều ngành như hóa chất, năng lượng, thực phẩm, HVAC, hàng hải, sản xuất máy móc, xử lý nước và công nghiệp thép.

T10-BFM không phải là một cấu hình duy nhất về công suất. Số lượng tấm, kiểu tấm, vật liệu, gioăng và chiều dài khung có thể được lựa chọn theo từng điều kiện vận hành. Các cấu hình thương mại của Alfa Laval có thể mang ký hiệu như T10-BFM-103, T10-BFM-197, T10-BFM-233 hoặc T10-BFM-313, tương ứng với số lượng tấm và thiết kế nhiệt khác nhau.

Thiết bị trao đổi nhiệt dạng tấm T10-BFM hoạt động như thế nào?

Bên trong thiết bị là một cụm nhiều tấm kim loại dập gân, được ép chặt giữa tấm khung cố định và tấm ép di động bằng các bu lông siết. Mỗi tấm có các cửa dẫn lưu chất và được lắp gioăng để tạo thành những kênh dòng chảy xen kẽ.

Một lưu chất nóng đi qua một nhóm kênh, trong khi lưu chất lạnh đi qua các kênh liền kề. Nhiệt truyền qua bề mặt tấm kim loại nhưng hai môi chất không tiếp xúc trực tiếp với nhau. Các đường gân trên tấm tạo dòng chảy rối, tăng khả năng trao đổi nhiệt đồng thời hỗ trợ độ bền cơ học của cụm tấm.

Nguyên lý này giúp T10-BFM đạt diện tích truyền nhiệt lớn trong một không gian lắp đặt tương đối nhỏ so với nhiều loại thiết bị trao đổi nhiệt truyền thống.

Cấu tạo chính của Alfa Laval T10-BFM

Thiết bị trao đổi nhiệt T10-BFM thường bao gồm các bộ phận cơ bản:

• Tấm khung cố định.
• Tấm ép di động.
• Cụm tấm truyền nhiệt.
• Gioăng làm kín và định hướng dòng chảy.
• Thanh dẫn hướng và thanh đỡ.
• Bu lông siết cụm tấm.
• Các cổng kết nối lưu chất.
• Chân đỡ và tai nâng thiết bị.
• Tấm bảo vệ hoặc khay hứng tùy chọn.

Khung và tấm ép của dòng T10 được chế tạo từ thép carbon phủ sơn epoxy. Tấm truyền nhiệt có thể được lựa chọn từ thép không gỉ 304, 316/316L, titanium, nickel và một số hợp kim chống ăn mòn khác. Vật liệu gioăng có thể bao gồm NBR, EPDM, FKM, HNBR, HeatSeal hoặc các lựa chọn chuyên dụng tùy theo nhiệt độ và tính chất môi chất.

Công nghệ nổi bật trên thiết bị T10-BFM

CurveFlow™ – Phân phối dòng chảy đồng đều

Khu vực phân phối CurveFlow giúp lưu chất được phân bổ tốt hơn trên toàn bộ bề mặt tấm. Thiết kế này hạn chế các vùng dòng chảy yếu, từ đó giảm nguy cơ hình thành cặn bẩn và duy trì hiệu quả truyền nhiệt trong quá trình vận hành.

OmegaPort™ – Tối ưu cửa lưu chất

Cấu trúc cửa lưu chất không tròn OmegaPort được Alfa Laval sử dụng nhằm cải thiện dòng chảy và nâng cao hiệu quả nhiệt của thiết bị.

FlexFlow™ – Tận dụng hiệu quả tổn thất áp suất

Thiết kế tấm FlexFlow cho phép tối ưu hiệu quả truyền nhiệt dựa trên mức tổn thất áp suất cho phép của hệ thống. Điều này giúp thiết bị đạt hiệu suất nhiệt cần thiết mà không làm tăng không cần thiết công suất bơm.

ClipGrip™ – Lắp gioăng thuận tiện

Hệ thống cố định gioăng ClipGrip hỗ trợ giữ gioăng đúng vị trí, tạo độ kín ổn định và đơn giản hóa quá trình tháo lắp khi kiểm tra hoặc bảo dưỡng thiết bị.

SteerLock™ – Căn chỉnh tấm chính xác

Cơ cấu SteerLock giúp các tấm truyền nhiệt được định vị chính xác trên thanh dẫn hướng. Nhờ đó, nguy cơ lệch tấm khi lắp đặt được giảm xuống và công việc bảo trì trở nên thuận tiện hơn.

Ưu điểm của thiết bị trao đổi nhiệt T10-BFM Alfa Laval

Hiệu suất truyền nhiệt cao

Các tấm kim loại mỏng kết hợp với bề mặt dập gân tạo ra dòng chảy rối, giúp tăng hệ số truyền nhiệt. Thiết bị có thể đạt hiệu quả trao đổi nhiệt cao trong kích thước tương đối nhỏ.

Tiết kiệm diện tích lắp đặt

T10-BFM có thiết kế khung gọn và diện tích truyền nhiệt tập trung trong cụm tấm. Đây là ưu điểm đáng chú ý đối với phòng máy, trạm lạnh hoặc dây chuyền có không gian hạn chế.

Có thể thay đổi công suất

Diện tích truyền nhiệt có thể điều chỉnh bằng cách tăng hoặc giảm số lượng tấm trong phạm vi thiết kế của khung. Nhờ đó, thiết bị có khả năng thích ứng khi lưu lượng hoặc yêu cầu công suất của hệ thống thay đổi.

Dễ kiểm tra và vệ sinh

Cụm tấm có thể mở ra để kiểm tra, làm sạch hoặc thay gioăng. Tùy môi chất và mức độ bám bẩn, người vận hành cũng có thể áp dụng phương pháp vệ sinh tuần hoàn CIP mà không cần tháo toàn bộ thiết bị.

Đa dạng vật liệu

Tấm và gioăng có nhiều tùy chọn vật liệu, giúp thiết bị làm việc với nước, glycol, dầu, dung dịch hóa chất và nhiều loại lưu chất công nghiệp khác. Việc lựa chọn phải dựa trên nhiệt độ, áp suất và khả năng ăn mòn của môi chất.

Giảm chi phí vận hành

Hiệu suất nhiệt cao giúp tận dụng tốt nguồn nhiệt hoặc nguồn lạnh sẵn có. Khi lựa chọn đúng cấu hình, thiết bị có thể góp phần giảm tiêu thụ năng lượng và chi phí vận hành của toàn hệ thống.

Thông số kỹ thuật tham khảo của Alfa Laval T10-BFM

Kích thước khung T10 trong tài liệu hiện hành có chiều cao khoảng 1.054 mm, chiều rộng khoảng 470 mm và chiều dài thay đổi từ khoảng 410 đến 1.930 mm. Kích thước thực tế phụ thuộc vào chân đỡ, áp suất thiết kế, số lượng tấm và cấu hình sản phẩm.

Dòng T10 tổng thể có thể được thiết kế với dải nhiệt độ và áp suất khác nhau. Tài liệu toàn cầu của Alfa Laval công bố dải nhiệt độ rộng từ khoảng -50°C đến 250°C và áp suất từ chân không tuyệt đối đến 40,5 barg cho các cấu hình phù hợp. Tuy nhiên, các giá trị này không áp dụng đồng thời cho mọi phiên bản T10-BFM; thông số vận hành chính xác phải căn cứ vào bản vẽ thiết kế và nhãn máy của từng thiết bị.

Một số phiên bản T10-BFM cấu hình sẵn sử dụng kết nối mặt bích DN100/PN10, nhưng kiểu kết nối có thể thay đổi theo tiêu chuẩn đường ống và yêu cầu dự án.

Ứng dụng của thiết bị trao đổi nhiệt T10-BFM

Hệ thống HVAC và điều hòa trung tâm

T10-BFM được sử dụng để phân tách vòng nước chiller, vòng tháp giải nhiệt, hệ thống sưởi trung tâm hoặc hệ thống thu hồi nhiệt.

Trạm giải nhiệt và tháp giải nhiệt

Thiết bị tạo vòng trao đổi nhiệt gián tiếp giữa nước giải nhiệt sạch và nước tuần hoàn ngoài trời, giúp bảo vệ chiller hoặc thiết bị sản xuất khỏi cặn bẩn.

Các cấu hình T10-BFM dành cho ứng dụng tháp giải nhiệt do Alfa Laval cung cấp có công suất và số lượng tấm khác nhau. Ví dụ, phiên bản T10-BFM-197-H được công bố ở mức 564 kW, trong khi T10-BFM-233-H được công bố ở mức 675 kW cho các điều kiện nhiệt cụ thể. Đây là thông số của từng cấu hình, không phải công suất cố định của toàn bộ dòng T10-BFM.

Công nghiệp thực phẩm và đồ uống

Thiết bị có thể được ứng dụng trong gia nhiệt, làm nguội hoặc thu hồi nhiệt trong dây chuyền sản xuất thực phẩm và đồ uống. Vật liệu tấm, gioăng và tiêu chuẩn vệ sinh phải được lựa chọn phù hợp với từng quy trình.

Công nghiệp hóa chất

Với nhiều lựa chọn vật liệu chống ăn mòn, dòng T10 có thể được thiết kế cho các quá trình làm nóng, làm lạnh hoặc thu hồi nhiệt của dung dịch hóa chất.

Năng lượng và tiện ích

Thiết bị được sử dụng trong hệ thống nước nóng, dầu làm mát, nước làm mát máy, thu hồi nhiệt và các trạm trao đổi nhiệt công nghiệp.

Hàng hải và vận tải

T10 có thể phục vụ các hệ thống làm mát động cơ, dầu bôi trơn, nước ngọt và các hệ thống phụ trợ trên tàu khi được cấu hình theo tiêu chuẩn hàng hải phù hợp. Alfa Laval liệt kê các tiêu chuẩn hàng hải như ABS, BV, CCS, ClassNK, DNV, KR, LR và RINA trong phạm vi thiết kế của dòng sản phẩm.

Xử lý nước và nước thải

T10-BFM có thể dùng để thu hồi nhiệt, làm mát nước công nghệ hoặc phân tách các vòng tuần hoàn nhằm bảo vệ thiết bị phía sau.

Cách lựa chọn thiết bị trao đổi nhiệt T10-BFM phù hợp

Để lựa chọn đúng cấu hình, cần cung cấp đầy đủ các dữ liệu sau:

• Loại lưu chất ở phía nóng và phía lạnh.
• Lưu lượng của từng dòng lưu chất.
• Nhiệt độ đầu vào và đầu ra yêu cầu.
• Áp suất làm việc và áp suất thiết kế.
• Tổn thất áp suất tối đa cho phép.
• Thành phần hóa học và mức độ ăn mòn của môi chất.
• Độ nhớt, hàm lượng chất rắn và nguy cơ đóng cặn.
• Tiêu chuẩn kết nối mặt bích.
• Tiêu chuẩn bình chịu áp hoặc tiêu chuẩn hàng hải.
• Yêu cầu vệ sinh, bảo trì và dự phòng mở rộng công suất.

Không nên chỉ lựa chọn thiết bị theo tên “T10-BFM”. Công suất thực tế phụ thuộc trực tiếp vào số lượng tấm, kiểu gân tấm, cách bố trí dòng chảy, chênh lệch nhiệt độ, lưu lượng và tổn thất áp suất cho phép.

Hướng dẫn vận hành và bảo dưỡng

Trước khi đưa thiết bị vào hoạt động, hệ thống đường ống cần được súc rửa để loại bỏ dị vật. Thiết bị phải được cố định chắc chắn, các bu lông siết phải đúng kích thước cụm tấm và đường ống không được tạo ứng suất cơ học lên các cổng kết nối.

Khi khởi động, van nên được mở từ từ để tránh hiện tượng búa nước. Cần kiểm tra rò rỉ tại cụm tấm, van và đường ống, đồng thời bảo đảm không còn khí bị giữ bên trong thiết bị.

Trong quá trình sử dụng, nên theo dõi:

• Nhiệt độ đầu vào và đầu ra.
• Chênh áp qua thiết bị.
• Lưu lượng của hai phía.
• Tình trạng rò rỉ tại gioăng.
• Mức độ bám cặn và suy giảm hiệu suất.
• Độ chặt và chiều dài ép của cụm tấm.

Khi hiệu suất giảm hoặc chênh áp tăng bất thường, cần kiểm tra khả năng bám cặn. Tùy tình trạng thực tế, có thể vệ sinh CIP hoặc tháo cụm tấm để làm sạch, kiểm tra biến dạng, vết nứt và tình trạng gioăng.

Vì sao nên sử dụng Alfa Laval T10-BFM?

Alfa Laval T10-BFM là lựa chọn phù hợp cho những hệ thống cần:

• Hiệu suất trao đổi nhiệt cao.
• Khả năng xử lý lưu lượng lớn.
• Kích thước lắp đặt gọn.
• Dễ tháo mở và bảo dưỡng.
• Có thể điều chỉnh diện tích truyền nhiệt.
• Nhiều lựa chọn vật liệu tấm và gioăng.
• Khả năng ứng dụng trong nhiều ngành công nghiệp.

Sản phẩm đặc biệt phù hợp với hệ thống HVAC, trạm giải nhiệt, nhà máy sản xuất, dây chuyền thực phẩm, ngành hóa chất, năng lượng, hàng hải và xử lý nước.
