Đồng hồ đo áp lực khí SF6 ABB – Giám sát tình trạng khí trong thiết bị điện

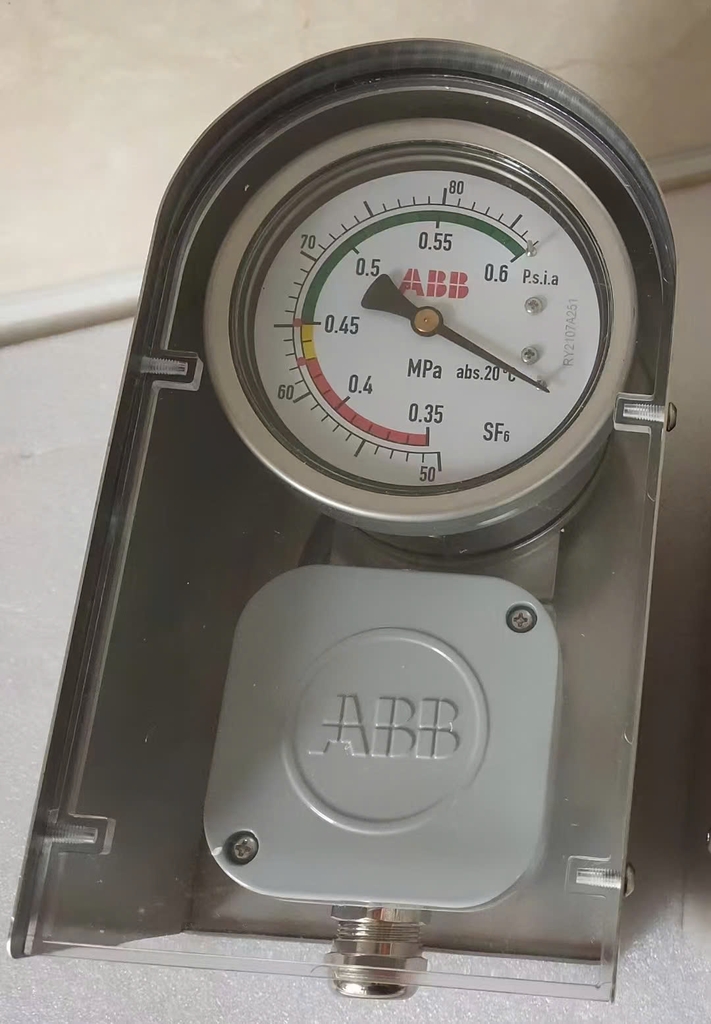

Đồng hồ đo áp lực khí SF6 ABB trong hình là thiết bị chỉ thị dạng kim, có thang đo MPa và psi, các vùng màu hỗ trợ quan sát cùng cụm hộp phía dưới mang logo ABB. Mặt đồng hồ ghi “MPa abs. 20°C”, thể hiện giá trị áp suất tuyệt đối tham chiếu tại nhiệt độ 20°C.

Thiết bị phù hợp cho nhu cầu kiểm tra, bảo trì hoặc tìm phụ tùng thay thế trong hệ thống sử dụng khí SF6, sau khi xác nhận đúng mã và cấu hình lắp đặt.

Đặc điểm của đồng hồ đo khí SF6 ABB trong hình

Mặt đồng hồ hiển thị hai đơn vị

Thang phía trong có các giá trị từ 0,35 đến 0,60 MPa. Thang phía ngoài sử dụng đơn vị P.s.i.a, thuận tiện cho việc đối chiếu với hồ sơ kỹ thuật dùng đơn vị psi tuyệt đối.

Hai thang hiển thị giúp nhân viên vận hành đọc trực tiếp giá trị theo đơn vị phù hợp, giảm nhu cầu chuyển đổi trong quá trình kiểm tra.

Giá trị áp suất tham chiếu tại 20°C

Dòng chữ “abs. 20°C” là thông tin cần chú ý khi lựa chọn thiết bị thay thế:

• Abs.: áp suất tuyệt đối.

• 20°C: nhiệt độ tham chiếu của giá trị hiển thị.

Cách biểu thị này phù hợp với ứng dụng giám sát tình trạng khí theo giá trị quy đổi về nhiệt độ tham chiếu. Trong các hệ thống giám sát mật độ khí SF6, dữ liệu mật độ có thể được biểu diễn dưới dạng áp suất bù nhiệt tại 20°C.

Khi đặt hàng, cần xác nhận cơ chế bù nhiệt của đúng model, thay vì chỉ lựa chọn theo dải MPa.

Phân vùng màu dễ quan sát

Mặt đồng hồ có ba vùng xanh, vàng và đỏ, giúp nhận biết nhanh vị trí kim trên thang hiển thị.

Ý nghĩa vận hành và giới hạn tương ứng của từng vùng cần đối chiếu với tài liệu thiết bị. Không nên dùng ranh giới màu trong ảnh để tự xác định áp suất nạp hoặc ngưỡng liên động.

Cụm vỏ và hộp phía dưới

Thiết bị trong ảnh có mặt tròn, cụm hộp phía dưới, đầu đưa cáp và giá đỡ bao quanh. Những chi tiết này cần được đối chiếu khi tìm sản phẩm thay thế để bảo đảm phù hợp với vị trí lắp thực tế.

Số tiếp điểm, sơ đồ đấu dây và chức năng cảnh báo cần xác nhận qua tem nhãn hoặc tài liệu kỹ thuật.

Công dụng của đồng hồ đo áp lực khí SF6 ABB

Quan sát tình trạng khí tại chỗ

Đồng hồ cung cấp chỉ thị trực quan, hỗ trợ nhân viên kiểm tra tình trạng khí và so sánh với yêu cầu vận hành của thiết bị.

Hỗ trợ theo dõi bất thường

Ghi nhận số đọc theo định kỳ giúp theo dõi xu hướng thay đổi. Khi xuất hiện giá trị bất thường, cần kiểm tra điều kiện nhiệt độ, tình trạng thiết bị đo và khả năng thất thoát khí trước khi đưa ra kết luận.

Phối hợp với hệ thống giám sát

Nếu model có tiếp điểm, thiết bị có thể tham gia mạch cảnh báo hoặc liên động theo thiết kế. Chức năng cụ thể phụ thuộc cấu hình đồng hồ và sơ đồ điện của hệ thống.

Thông tin nhận diện từ ảnh sản phẩm

Lưu ý: Thang hiển thị 0,35–0,60 MPa không phải là thông số áp suất nạp áp dụng chung cho mọi thiết bị.

Cách chọn đồng hồ SF6 ABB thay thế

Để chọn đúng sản phẩm, cần đối chiếu:

• Mã phụ tùng và model hiện hữu.

• Dải đo, loại áp suất và nhiệt độ tham chiếu.

• Chức năng bù nhiệt.

• Kích thước mặt đồng hồ và vị trí gá.

• Loại đầu nối khí, kích thước ren và hướng kết nối.

• Số tiếp điểm, sơ đồ đấu dây và ngưỡng tác động nếu có.

Không nên thay đồng hồ giám sát khí bằng đồng hồ áp suất thông thường chỉ vì có cùng dải đo. Sự khác biệt về bù nhiệt, tín hiệu hoặc kết nối có thể ảnh hưởng đến chức năng giám sát.

Câu hỏi thường gặp

Đồng hồ trong ảnh đo áp suất tuyệt đối hay tương đối?

Mặt đồng hồ ghi “abs.” và “P.s.i.a”, cho biết thang hiển thị sử dụng áp suất tuyệt đối.

Có thể dùng cho mọi máy cắt ABB không?

Cần kiểm tra theo từng model. Cùng nhãn hiệu ABB chưa đủ để xác nhận khả năng lắp thay thế.

Cần cung cấp gì để được báo giá đúng thiết bị?

Nên gửi ảnh mặt trước, tem bên hông hoặc phía sau, đầu nối khí, thông tin thiết bị đang sử dụng và sơ đồ tiếp điểm nếu có.

Liên hệ tư vấn đồng hồ đo áp lực khí SF6 ABB

Khi cần mua đồng hồ đo áp lực khí SF6 ABB, hãy cung cấp đầy đủ hình ảnh và mã phụ tùng để đối chiếu cấu hình. Xác nhận đúng thang đo, chức năng bù nhiệt, đầu nối và tín hiệu sẽ giúp lựa chọn thiết bị phù hợp cho công tác bảo trì, thay thế.
