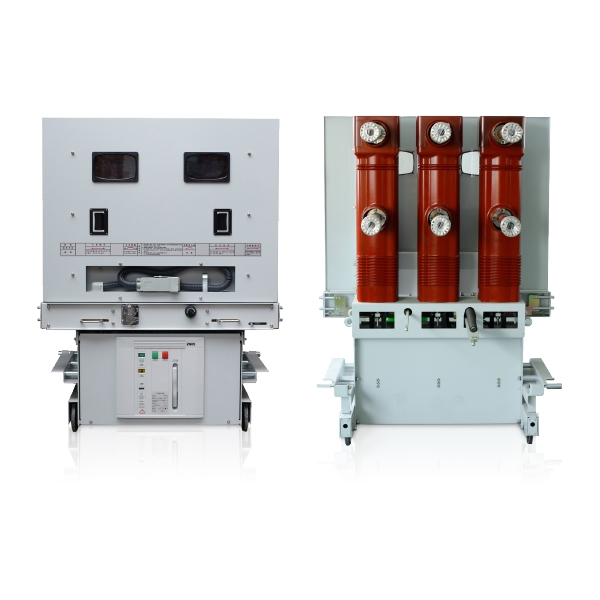

Máy cắt chân không Kerun ZN85-40.5 630A 25kA

Máy cắt chân không Kerun ZN85-40.5 là thiết bị đóng cắt điện trong nhà, có điện áp định mức 40,5 kV, dòng điện định mức 630 A và khả năng cắt dòng ngắn mạch định mức 25 kA. Thiết bị được sử dụng trong hệ thống phân phối điện để đóng cắt mạch và phối hợp với rơ le bảo vệ nhằm cô lập sự cố.

Với công nghệ dập hồ quang trong môi trường chân không, dòng máy cắt ZN85-40.5 được ứng dụng trong trạm biến áp, nhà máy điện và hệ thống điện công nghiệp. Khi lựa chọn sản phẩm, cần đối chiếu thông số điện, kích thước và mạch điều khiển với thiết kế tủ điện thực tế.

Giới thiệu máy cắt chân không Kerun ZN85-40.5

Theo nhãn thiết bị, máy cắt được sản xuất bởi Kerun Electric Power Technology Co., Ltd., tên tiếng Trung là 科润电力科技股份有限公司.

Tên sản phẩm trên nhãn là Indoor High-voltage Vacuum Circuit Breaker, nghĩa là máy cắt chân không cao áp lắp đặt trong nhà.

Dòng ZN85-40.5 nói chung được thiết kế cho hệ thống điện xoay chiều ba pha, tần số 50 Hz, phục vụ đóng cắt và bảo vệ tại các cơ sở công nghiệp, nhà máy điện và trạm biến áp.

Thông số kỹ thuật máy cắt Kerun ZN85-40.5

Các thông số dưới đây được đọc trực tiếp từ nhãn máy trong ảnh:

Lưu ý: Bảng thông số áp dụng cho thiết bị trong ảnh. Điện áp cuộn đóng, cuộn cắt, động cơ tích năng và kích thước lắp đặt cần được xác nhận bằng tài liệu kỹ thuật hoặc kiểm tra thiết bị.

Nguyên lý hoạt động của máy cắt chân không

Máy cắt chân không sử dụng buồng cắt kín chứa các tiếp điểm. Khi tiếp điểm tách ra, hồ quang xuất hiện giữa hai tiếp điểm và được dập tắt trong môi trường chân không khi dòng điện xoay chiều đi qua điểm không.

Sau khi hồ quang được dập tắt, khoảng cách giữa các tiếp điểm phục hồi khả năng cách điện, giúp ngắt mạch điện.

Trong hệ thống bảo vệ, rơ le phát hiện điều kiện sự cố và phát lệnh đến mạch cắt. Máy cắt thực hiện thao tác mở tiếp điểm để cô lập phần mạch liên quan. Vì vậy, hiệu quả bảo vệ phụ thuộc vào cả máy cắt, rơ le, nguồn điều khiển và cấu hình đấu nối.

Đặc điểm của máy cắt Kerun ZN85-40.5

Điện áp định mức 40,5 kV

Thiết bị có điện áp định mức 40,5 kV. Dòng ZN85-40.5 thường được sử dụng trong hệ thống điện danh định 35 kV, nhưng việc lựa chọn phải căn cứ thêm vào mức cách điện và yêu cầu thiết kế của công trình.

Dòng điện định mức 630 A

Giá trị 630 A thể hiện dòng điện định mức của thiết bị trong các điều kiện quy định. Khi lựa chọn cho ngăn lộ, cần tính đến dòng tải, khả năng quá tải và điều kiện vận hành thực tế.

Khả năng cắt ngắn mạch 25 kA

Máy cắt trong ảnh có dòng cắt ngắn mạch định mức 25 kA. Thông số này cần được đối chiếu với kết quả tính toán dòng ngắn mạch tại vị trí lắp đặt để xác định khả năng đáp ứng của thiết bị.

Thiết kế lắp đặt trong nhà

Nhãn máy xác định đây là thiết bị dùng trong nhà. Khi bố trí trong tủ điện, cần kiểm tra khoảng cách cách điện, kết cấu lắp đặt và điều kiện môi trường theo hướng dẫn của nhà sản xuất.

Ứng dụng của máy cắt chân không ZN85-40.5

Dòng máy cắt ZN85-40.5 được sử dụng để đóng cắt dòng tải và ngắt dòng sự cố trong các hệ thống điện phù hợp. Các ứng dụng điển hình gồm:

• Ngăn lộ tại trạm biến áp.

• Hệ thống phân phối điện của nhà máy công nghiệp.

• Hệ thống điện tại nhà máy phát điện.

• Mạch cấp điện cho thiết bị và phụ tải trung áp.

Tài liệu của các nhà sản xuất dòng ZN85-40.5 xác định phạm vi ứng dụng tại nhà máy điện, trạm biến áp và cơ sở công nghiệp. Cấu hình Kerun cụ thể cần được đối chiếu với hồ sơ thiết bị trước khi đưa vào thiết kế.

Lưu ý khi mua máy cắt Kerun ZN85-40.5 thay thế

Để lựa chọn máy cắt thay thế, cần kiểm tra đầy đủ thông số và giao diện lắp đặt. Việc cùng model ZN85-40.5 chưa đủ để xác nhận hai thiết bị có thể thay thế trực tiếp.

Các nội dung cần đối chiếu gồm:

• Điện áp định mức, dòng định mức và dòng cắt ngắn mạch.

• Điện áp nguồn điều khiển, cuộn đóng và cuộn cắt.

• Điện áp động cơ tích năng, nếu có.

• Kích thước tổng thể và vị trí cố định máy cắt.

• Khoảng cách pha và vị trí đầu nối mạch lực.

• Giắc điều khiển, sơ đồ chân và tiếp điểm phụ.

• Cơ cấu liên động với tủ điện.

• Kết cấu xe đẩy và tiếp điểm cắm, nếu sử dụng dạng kéo ra.

Đối với thiết bị hiện hữu, ảnh nhãn máy, ảnh toàn bộ máy cắt và bản vẽ đấu nối sẽ giúp quá trình kiểm tra cấu hình chính xác hơn.

Báo giá máy cắt chân không Kerun ZN85-40.5

Báo giá máy cắt Kerun ZN85-40.5 cần căn cứ vào cấu hình điện, cơ cấu lắp đặt, phụ kiện và số lượng đặt hàng.

Để nhận báo giá phù hợp, khách hàng nên cung cấp:

1. Model và ảnh nhãn thiết bị.

2. Điện áp định mức, dòng điện định mức và dòng cắt ngắn mạch.

3. Điện áp cuộn đóng, cuộn cắt và nguồn điều khiển.

4. Ảnh toàn bộ máy cắt hoặc bản vẽ kích thước.

5. Thông tin tủ điện đang sử dụng.

6. Số lượng và thời gian cần giao hàng.

Đối với thiết bị trong ảnh, thông tin ban đầu để yêu cầu báo giá là: Kerun ZN85-40.5 – 40,5 kV – 630 A – 25 kA – 50 Hz.

Có thể thay bằng máy cắt ZN85-40.5 của hãng khác không?

Cần kiểm tra thông số điện, kích thước, đầu nối, mạch điều khiển và cơ cấu liên động. Hai thiết bị cùng tên dòng ZN85-40.5 vẫn có thể khác cấu hình lắp đặt.

Liên hệ tư vấn máy cắt chân không Kerun ZN85-40.5: Gửi ảnh thiết bị, thông số kỹ thuật và số lượng cần mua để kiểm tra cấu hình và lập báo giá phù hợp.
