Mô đun đầu vào DI830 ABB – Module Digital Input 16 kênh 24VDC tích hợp SOE cho hệ thống S800 I/O

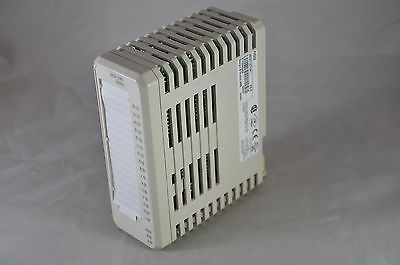

Mô đun đầu vào DI830 ABB là gì?

DI830 ABB là mô đun Digital Input (DI) thuộc dòng S800 I/O của ABB, được thiết kế để thu nhận tín hiệu số 24 VDC từ các thiết bị hiện trường như cảm biến, công tắc hành trình, nút nhấn và relay. Module hỗ trợ 16 kênh đầu vào, tích hợp chức năng Sequence of Events (SOE) giúp ghi nhận chính xác trình tự và thời gian xảy ra các sự kiện trong hệ thống điều khiển.

DI830 được sử dụng rộng rãi trong các hệ thống ABB Ability™ System 800xA, AC 800M và các ứng dụng tự động hóa yêu cầu khả năng giám sát tín hiệu số với độ chính xác cao.

Thông số kỹ thuật mô đun DI830 ABB

Đặc điểm nổi bật của DI830 ABB

1. 16 kênh Digital Input 24VDC

DI830 hỗ trợ 16 đầu vào số 24 VDC, giúp thu nhận đồng thời nhiều tín hiệu ON/OFF từ thiết bị hiện trường, phù hợp cho các hệ thống điều khiển quy mô vừa và lớn.

2. Tích hợp Sequence of Events (SOE)

Điểm nổi bật của DI830 là khả năng ghi nhận trình tự sự kiện (SOE) với độ phân giải thời gian khoảng 0,4 ms, giúp xác định chính xác thứ tự xảy ra của các tín hiệu đầu vào. Đây là tính năng rất quan trọng trong các hệ thống điện, dầu khí và điều khiển quá trình.

3. Cách ly theo hai nhóm

Module được chia thành 2 nhóm độc lập, mỗi nhóm gồm 8 kênh và có chức năng giám sát điện áp nguồn riêng, góp phần giảm nhiễu và tăng độ tin cậy của hệ thống.

4. Bộ lọc tín hiệu linh hoạt

DI830 cho phép cấu hình thời gian lọc tín hiệu từ 0 đến 100 ms, giúp loại bỏ các xung nhiễu ngắn và chỉ ghi nhận các tín hiệu hợp lệ, nâng cao độ ổn định khi vận hành.

5. Tự chẩn đoán thông minh

Module liên tục thực hiện tự chẩn đoán, bao gồm:

• Giám sát nguồn cấp quá trình.
• Phát hiện hàng đợi sự kiện đầy (Event Queue Full).
• Kiểm tra đồng bộ thời gian (Time Synchronization).

Các cảnh báo sẽ được truyền về bộ điều khiển để hỗ trợ bảo trì và xử lý sự cố nhanh chóng.

6. Đèn LED hiển thị trạng thái

DI830 được trang bị:

• LED trạng thái từng kênh.
• LED RUN.
• LED WARNING.
• LED FAULT.

Giúp kỹ thuật viên dễ dàng theo dõi và chẩn đoán lỗi ngay trên module.

Nguyên lý hoạt động

DI830 nhận tín hiệu số 24 VDC từ các thiết bị hiện trường.

• Khi đầu vào đạt mức logic "1", module ghi nhận trạng thái ON.
• Khi tín hiệu ở mức logic "0", module ghi nhận trạng thái OFF.
• Nếu kích hoạt SOE, module sẽ lưu lại thời điểm xảy ra của từng sự kiện với độ phân giải cao trước khi truyền dữ liệu về CPU thông qua ModuleBus.

Module Termination Unit (MTU) tương thích

DI830 tương thích với nhiều MTU thuộc dòng S800 I/O như:

• TU810
• TU812
• TU814
• TU818
• TU830
• TU833
• TU838
• TU850

Việc hỗ trợ nhiều MTU giúp linh hoạt trong thiết kế và mở rộng hệ thống.

Ứng dụng của DI830 ABB

DI830 được sử dụng trong nhiều lĩnh vực công nghiệp:

• Nhà máy điện.
• Dầu khí.
• Hóa chất.
• Xi măng.
• Luyện kim.
• Thực phẩm và đồ uống.
• Xử lý nước.
• Hệ thống SCADA và DCS.

Các thiết bị kết nối phổ biến:

• Công tắc hành trình.
• Cảm biến tiệm cận.
• Nút nhấn.
• Công tắc mức.
• Relay.
• Tín hiệu báo trạng thái thiết bị.

Ưu điểm của mô đun DI830 ABB

• 16 kênh Digital Input 24VDC.
• Hỗ trợ chức năng SOE với độ chính xác cao.
• Cách ly theo nhóm giúp giảm nhiễu.
• Bộ lọc tín hiệu cấu hình linh hoạt.
• Tự chẩn đoán và giám sát nguồn.
• Đèn LED hiển thị trạng thái từng kênh.
• Tương thích hoàn toàn với hệ thống ABB S800 I/O và AC 800M.
• Hoạt động ổn định trong môi trường công nghiệp khắc nghiệt.

Vì sao nên lựa chọn DI830 ABB?

Nếu ứng dụng yêu cầu ghi nhận trình tự sự kiện (SOE) và theo dõi chính xác thời điểm thay đổi trạng thái tín hiệu, DI830 là lựa chọn phù hợp hơn các module Digital Input tiêu chuẩn. Với độ tin cậy cao, khả năng tự chẩn đoán và tích hợp hoàn hảo với ABB Ability™ System 800xA, DI830 đáp ứng tốt các yêu cầu trong hệ thống điều khiển công nghiệp hiện đại.

Kết luận

Mô đun đầu vào DI830 ABB là module Digital Input 16 kênh 24 VDC thuộc dòng S800 I/O, nổi bật với chức năng Sequence of Events (SOE), khả năng lọc tín hiệu linh hoạt, tự chẩn đoán và cách ly theo nhóm. Đây là giải pháp lý tưởng cho các hệ thống DCS, PLC và điều khiển quá trình trong các ngành điện, dầu khí, hóa chất và sản xuất công nghiệp.
