Thiết bị đo lưu lượng bằng siêu âm SUP-1158S – Giải pháp đo lưu lượng chính xác, không cần cắt ống

Thiết bị đo lưu lượng bằng siêu âm SUP-1158S là gì?

Thiết bị đo lưu lượng bằng siêu âm SUP-1158S là đồng hồ đo lưu lượng kiểu Clamp-on (kẹp ngoài thành ống) sử dụng công nghệ siêu âm Transit-Time để xác định vận tốc dòng chảy mà không cần cắt ống hay tiếp xúc trực tiếp với lưu chất.

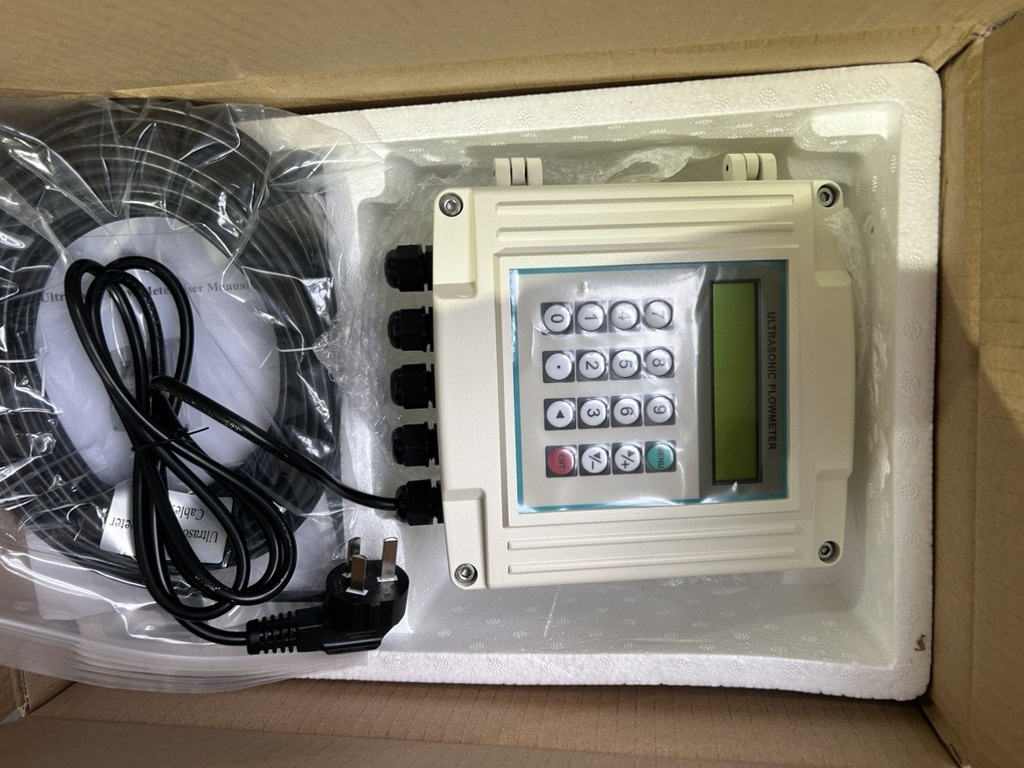

Thiết bị được thiết kế dạng treo tường, phù hợp cho nhiều ứng dụng trong xử lý nước, HVAC, thực phẩm, hóa chất, dược phẩm, xi măng, nhiệt điện và các hệ thống cấp thoát nước công nghiệp. Với khả năng đo lưu lượng mà không làm gián đoạn quá trình vận hành, SUP-1158S đang trở thành lựa chọn phổ biến trong các dự án nâng cấp và giám sát hệ thống đường ống.

Nguyên lý hoạt động của SUP-1158S

SUP-1158S hoạt động theo nguyên lý đo thời gian truyền sóng siêu âm (Transit-Time).

Hai đầu dò siêu âm được gắn bên ngoài đường ống. Thiết bị phát và thu tín hiệu siêu âm theo cả hai chiều của dòng chảy.

• Khi chất lỏng chuyển động, thời gian truyền sóng theo chiều dòng chảy sẽ ngắn hơn.
• Thời gian truyền ngược chiều sẽ dài hơn.
• Bộ xử lý tính toán chênh lệch thời gian để xác định vận tốc dòng chảy và lưu lượng tức thời.

Do đầu dò không tiếp xúc với lưu chất nên thiết bị:

• Không gây tổn thất áp suất.
• Không bị mài mòn.
• Không làm ô nhiễm lưu chất.
• Bảo trì rất thấp.

Thông số kỹ thuật của thiết bị đo lưu lượng SUP-1158S

Những ưu điểm nổi bật của SUP-1158S

1. Không cần cắt đường ống

Đầu dò chỉ cần kẹp bên ngoài thành ống.

Điều này giúp:

• Không dừng dây chuyền sản xuất
• Không xả lưu chất
• Không phát sinh chi phí cải tạo hệ thống

Đây là ưu điểm lớn so với đồng hồ điện từ hoặc turbine.

2. Lắp đặt nhanh

Việc lắp đặt thường chỉ mất từ 30–60 phút tùy kích thước đường ống.

Không cần:

• Hàn
• Ren
• Mặt bích
• Cắt ống

3. Đo được nhiều loại chất lỏng

SUP-1158S có thể đo:

• Nước sạch
• Nước tuần hoàn
• Nước làm mát
• Nước RO
• Nước biển
• Dầu
• Dung dịch hóa chất
• Nước thải có lượng hạt nhỏ

Miễn là lưu chất có khả năng truyền sóng siêu âm.

4. Độ chính xác cao

Thiết bị đạt:

• Sai số ±1%
• Độ lặp lại 0.2%

Đáp ứng tốt các yêu cầu giám sát và quản lý năng lượng trong công nghiệp.

5. Hỗ trợ truyền thông công nghiệp

SUP-1158S tích hợp:

• RS485
• Modbus RTU
• Analog 4–20mA
• Relay Output
• Pulse Output

Thiết bị dễ dàng kết nối với:

• PLC
• SCADA
• DCS
• HMI
• IoT Gateway

Ứng dụng của thiết bị đo lưu lượng SUP-1158S

SUP-1158S được sử dụng rộng rãi trong:

Nhà máy nước

• Đo lưu lượng cấp nước
• Theo dõi lưu lượng phân phối

Nhà máy xử lý nước thải

• Đo nước đầu vào
• Đo nước đầu ra
• Giám sát bơm

Nhà máy xi măng

• Hệ thống nước làm mát
• Đường ống tuần hoàn
• Hệ thống giải nhiệt
• Hệ thống khí nén làm mát thiết bị

HVAC

• Chiller
• Cooling Tower
• Nước lạnh

Thực phẩm & đồ uống

• Đo nước sản xuất
• CIP
• Hệ thống vệ sinh

Điện lực

• Nước làm mát
• Nước tuần hoàn

Hóa chất

• Dung môi
• Axit
• Kiềm
• Hệ thống pha trộn

So sánh SUP-1158S với đồng hồ điện từ

Lưu ý khi lắp đặt

Để đảm bảo độ chính xác, cần:

• Chọn vị trí đường ống luôn đầy nước.
• Tránh lắp gần van hoặc co ống.
• Nên có đoạn ống thẳng tối thiểu 10D phía trước và 5D phía sau vị trí đo.
• Hiệu chỉnh đúng vật liệu và đường kính ống trong thiết bị.
• Gắn đầu dò đúng khoảng cách theo hướng dẫn của nhà sản xuất.

Vì sao nên lựa chọn SUP-1158S?

SUP-1158S là giải pháp lý tưởng khi doanh nghiệp cần:

• Đo lưu lượng mà không dừng sản xuất.
• Giảm chi phí lắp đặt.
• Độ chính xác cao.
• Hỗ trợ kết nối hệ thống điều khiển.
• Bảo trì đơn giản.
• Đo được nhiều kích thước đường ống từ DN32 đến DN6000.

Kết luận

Thiết bị đo lưu lượng bằng siêu âm SUP-1158S là lựa chọn phù hợp cho các hệ thống cần đo lưu lượng chất lỏng với yêu cầu không xâm lấn, độ chính xác cao và dễ lắp đặt. Nhờ công nghệ Clamp-on Transit-Time, thiết bị giúp giảm thời gian thi công, hạn chế gián đoạn sản xuất và tối ưu chi phí vận hành. Đây là giải pháp đáng cân nhắc cho các ngành cấp nước, xử lý nước thải, HVAC, thực phẩm, hóa chất, xi măng và năng lượng.
