Bộ nguồn IC694PWR331 hãng GE – Power Supply 24VDC công suất cao cho PACSystems RX3i

Bộ nguồn IC694PWR331 hãng GE là module nguồn DC công suất cao được sử dụng trong hệ thống tự động hóa GE Fanuc PACSystems RX3i. Thiết bị có điện áp nguồn danh định 24VDC, tổng công suất đầu ra tối đa 30W, cung cấp các mức điện áp 5VDC và 24VDC phục vụ các module trong hệ thống PLC.

Với thiết kế chuyên dụng cho môi trường công nghiệp, GE IC694PWR331 phù hợp cho các hệ thống điều khiển, dây chuyền sản xuất, máy móc tự động và các ứng dụng cần nguồn cấp ổn định cho hệ thống PACSystems RX3i.

1. Bộ nguồn IC694PWR331 là gì?

IC694PWR331 là module nguồn DC High Capacity thuộc dòng PACSystems RX3i, trước đây được phát triển bởi GE Fanuc Intelligent Platforms. Dòng sản phẩm tự động hóa công nghiệp này hiện thuộc danh mục của Emerson sau thương vụ mua lại GE Intelligent Platforms. Trang sản phẩm chính thức của Emerson vẫn liệt kê IC694PWR331 – Power Supply 24 VDC High Capacity với công suất đầu ra 30W. (Emerson Discrete Automation)

Module có nhiệm vụ chuyển đổi và phân phối nguồn điện cho các module được kết nối thông qua backplane của hệ thống.

Một trong những đặc điểm nổi bật của IC694PWR331 là khả năng hoạt động với dải điện áp DC khá rộng, thích hợp cho nhiều hệ thống điều khiển công nghiệp sử dụng nguồn 24VDC.

2. Thông số kỹ thuật bộ nguồn GE IC694PWR331

Các thông số quan trọng của GE IC694PWR331 gồm:

Theo tài liệu kỹ thuật của PACSystems RX3i, tổng công suất sử dụng đồng thời của ba đầu ra 5VDC, 24VDC Relay và 24VDC Isolated không được vượt quá 30W. (Yumpu)

3. Các đầu ra của bộ nguồn IC694PWR331

Bộ nguồn GE Fanuc IC694PWR331 cung cấp ba đường nguồn chính.

Nguồn 5VDC

Đầu ra 5VDC được sử dụng chủ yếu để cấp nguồn cho các mạch điện tử của các module được kết nối trên backplane.

Điện áp đầu ra nằm trong khoảng:

5.0–5.2VDC, với giá trị danh định khoảng 5.1VDC.

Công suất tối đa của đường nguồn 5VDC là 30W.

Nguồn 24VDC Relay

IC694PWR331 cung cấp nguồn 24VDC phục vụ các relay và những tải phù hợp trong hệ thống.

Công suất tối đa:

15W

Điện áp đầu ra:

19.2–28.8VDC

Nguồn 24VDC Isolated

Thiết bị còn cung cấp một đường nguồn 24VDC cách ly, có thể được sử dụng cho các module đầu vào 24VDC hoặc các ứng dụng phù hợp.

Công suất tối đa của đầu ra này là:

20W

Tuy nhiên, cần lưu ý rằng tổng công suất của tất cả các đầu ra vẫn bị giới hạn ở mức 30W.

4. Đặc điểm nổi bật của GE IC694PWR331

Công suất đầu ra 30W

IC694PWR331 thuộc nhóm nguồn High Capacity, cung cấp tổng công suất tối đa 30W cho hệ thống.

Thiết bị phù hợp với các cấu hình PLC có nhiều module I/O hoặc cần công suất nguồn lớn hơn so với các bộ nguồn công suất thấp hơn.

Dải điện áp hoạt động rộng

Nguồn có thể duy trì hoạt động với điện áp đầu vào từ:

12VDC đến 30VDC

Trong khi điện áp cần thiết để khởi động thiết bị là:

18VDC đến 30VDC.

Dải điện áp này giúp IC694PWR331 thích nghi tốt với các hệ thống nguồn DC công nghiệp.

Có đầu ra 24VDC cách ly

Nguồn 24VDC isolated giúp tăng khả năng sử dụng trong các hệ thống điều khiển và I/O công nghiệp.

Khả năng cách ly tốt

IC694PWR331 có khả năng cách ly giữa nguồn đầu vào và backplane lên đến:

1500VAC trong 1 phút.

Điều này giúp nâng cao mức độ an toàn và ổn định cho hệ thống điều khiển.

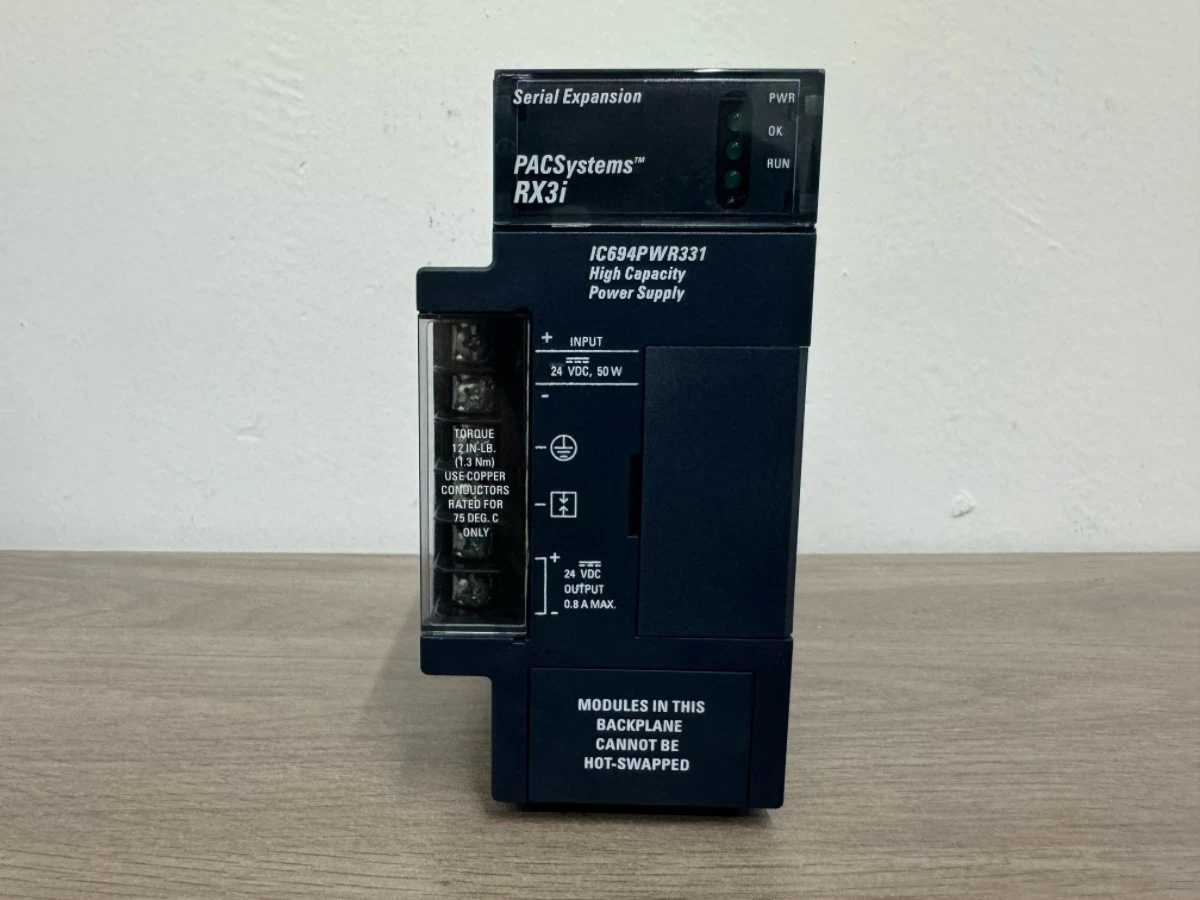

Hệ thống LED trạng thái

Trên module có các LED giúp kỹ thuật viên dễ dàng theo dõi trạng thái hoạt động, bao gồm:

• PWR: trạng thái nguồn.

• OK: trạng thái hoạt động của PLC.

• RUN: trạng thái PLC đang ở chế độ Run.

Theo tài liệu RX3i, đèn PWR sáng xanh khi nguồn được cấp đúng và bộ nguồn hoạt động bình thường.

5. Cấu tạo và nguyên lý hoạt động IC694PWR331

Bộ nguồn IC694PWR331 nhận nguồn DC bên ngoài, sau đó chuyển đổi và phân phối thành các mức điện áp cần thiết cho hệ thống RX3i.

Quá trình hoạt động cơ bản gồm:

Nguồn DC đầu vào → IC694PWR331 → chuyển đổi điện áp → phân phối nguồn qua backplane → cấp nguồn cho các module PLC/I/O.

Khi nguồn đầu vào được cấp đúng yêu cầu, module sẽ tạo ra các đường điện áp 5VDC và 24VDC để phục vụ hệ thống.

Khả năng duy trì đầu ra trong khoảng tối thiểu 10 ms khi nguồn đầu vào bị gián đoạn giúp hệ thống có khả năng chịu được các dao động nguồn rất ngắn.

6. Ứng dụng của bộ nguồn IC694PWR331 hãng GE

GE IC694PWR331 được sử dụng trong nhiều hệ thống tự động hóa công nghiệp như:

• Hệ thống PLC GE Fanuc PACSystems RX3i.

• Dây chuyền sản xuất tự động.

• Hệ thống điều khiển máy công nghiệp.

• Nhà máy điện.

• Hệ thống xử lý nước.

• Công nghiệp dầu khí.

• Công nghiệp hóa chất.

• Hệ thống băng tải.

• Máy đóng gói.

• Hệ thống điều khiển động cơ.

• Nhà máy sản xuất thực phẩm và đồ uống.

• Hệ thống SCADA và điều khiển quá trình.

• Tủ điện điều khiển công nghiệp.

Đặc biệt, sản phẩm thường được tìm kiếm để thay thế bộ nguồn IC694PWR331 đang sử dụng trên hệ thống GE RX3i khi nguồn cũ bị lỗi hoặc cần dự phòng vật tư.

7. Ưu điểm của bộ nguồn GE Fanuc IC694PWR331

Sử dụng IC694PWR331 mang lại một số ưu điểm đáng chú ý:

Độ ổn định cao: thiết kế dành cho hệ thống PLC và môi trường tự động hóa công nghiệp.

Nguồn DC 24V phổ biến: dễ tích hợp với hệ thống điện điều khiển sử dụng nguồn 24VDC.

Công suất 30W: đáp ứng các cấu hình cần nguồn công suất cao hơn.

Nhiều đường điện áp đầu ra: bao gồm 5VDC, 24VDC Relay và 24VDC Isolated.

Dải nguồn rộng: hoạt động trong khoảng 12–30VDC sau khi thiết bị đã khởi động.

Có LED chẩn đoán: thuận tiện cho quá trình kiểm tra và bảo trì hệ thống.

Khả năng cách ly: input-to-backplane đạt mức 1500VAC/1 phút.

8. Lưu ý khi lắp đặt IC694PWR331

Khi thay thế hoặc lắp mới bộ nguồn GE IC694PWR331, kỹ thuật viên cần kiểm tra kỹ cấu hình hệ thống.

Một số điểm quan trọng gồm:

• Kiểm tra chính xác part number IC694PWR331.

• Kiểm tra điện áp đầu vào trước khi cấp nguồn.

• Đảm bảo nguồn khởi động đạt tối thiểu 18VDC.

• Tính toán tổng tải của các module trên backplane.

• Tổng công suất của các đầu ra không được vượt quá 30W.

• Kiểm tra cực tính nguồn DC trước khi đấu nối.

• Sử dụng dây dẫn phù hợp với yêu cầu của nhà sản xuất.

• Ngắt nguồn hoàn toàn trước khi tháo/lắp module.

• Kiểm tra các LED PWR, OK và RUN sau khi cấp nguồn.

Tài liệu kỹ thuật cũng lưu ý IC694PWR331 được sử dụng trên expansion backplane trong hệ thống RX3i và các module trên backplane này không được hot-swap.

9. Cách kiểm tra bộ nguồn IC694PWR331 trước khi mua

Đối với các module PLC công nghiệp đã tồn tại nhiều năm trên thị trường, việc xác minh đúng mã hàng trước khi đặt mua đặc biệt quan trọng.

Khi mua GE IC694PWR331, nên kiểm tra:

Part Number

Part number phải đúng:

IC694PWR331

Không nên chỉ kiểm tra tên “GE RX3i Power Supply”, bởi dòng RX3i có nhiều loại nguồn khác nhau.

Điện áp

IC694PWR331 là phiên bản:

24VDC High Capacity Power Supply

Cần phân biệt với các bộ nguồn sử dụng nguồn AC hoặc các model RX3i khác.

Tình trạng sản phẩm

Có thể gặp các trạng thái hàng như:

• New / New Original.

• New Surplus.

• Used.

• Refurbished.

Đối với các hệ thống sản xuất quan trọng, nên yêu cầu nhà cung cấp cung cấp đầy đủ ảnh thực tế, serial number, tình trạng sản phẩm và chính sách bảo hành.

Datasheet

Nên đối chiếu thông số sản phẩm với tài liệu kỹ thuật chính xác trước khi thay thế module.

10. IC694PWR331 thuộc hãng GE hay Emerson?

IC694PWR331 thường được biết đến trên thị trường dưới tên:

GE Fanuc IC694PWR331
hoặc
GE Intelligent Platforms IC694PWR331.

Năm 2019, Emerson hoàn tất việc mua lại mảng Intelligent Platforms của General Electric. Vì vậy, nhiều sản phẩm PACSystems hiện được quản lý trong hệ sinh thái tự động hóa của Emerson.

Khi tìm mua linh kiện thay thế, khách hàng có thể gặp cả tên GE, GE Fanuc và Emerson liên quan đến cùng dòng PACSystems.

11. Mua bộ nguồn IC694PWR331 cần cung cấp thông tin gì?

Để nhà cung cấp báo giá chính xác, khách hàng nên cung cấp:

Tên thiết bị: Power Supply Module
Hãng: GE Fanuc / GE
Model: IC694PWR331
Input: 24VDC
Output capacity: 30W
Series: PACSystems RX3i
Số lượng: Theo nhu cầu

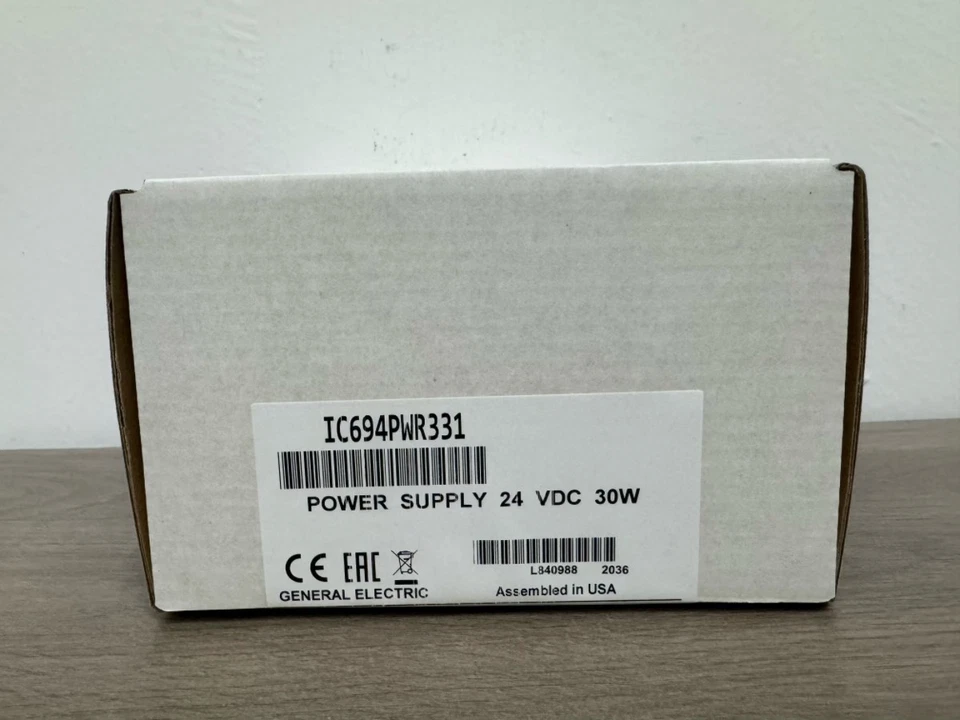

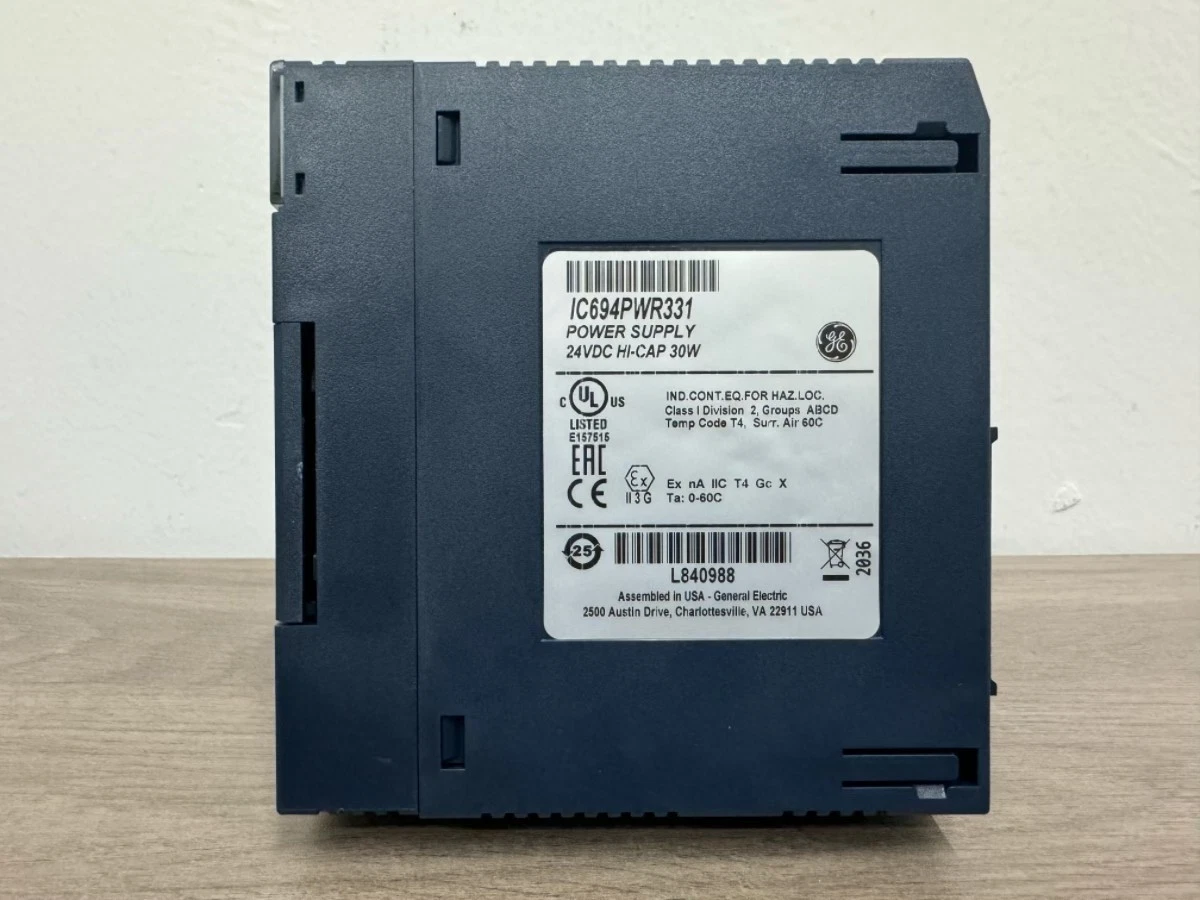

Nếu thiết bị dùng để thay thế module đang hoạt động trong nhà máy, nên gửi thêm ảnh tem nhãn thực tế của bộ nguồn cũ để nhà cung cấp kiểm tra chính xác revision và khả năng tương thích.

12. Câu hỏi thường gặp về GE IC694PWR331

IC694PWR331 sử dụng nguồn bao nhiêu Volt?

Thiết bị có điện áp danh định 24VDC. Dải điện áp khởi động là 18–30VDC và dải điện áp khi vận hành là 12–30VDC.

Công suất của IC694PWR331 là bao nhiêu?

Tổng công suất đầu ra tối đa của bộ nguồn là 30W.

IC694PWR331 có đầu ra 24VDC không?

Có. Thiết bị cung cấp cả 24VDC Relay và 24VDC Isolated, bên cạnh nguồn 5VDC.

IC694PWR331 thuộc dòng PLC nào?

Module được sử dụng trong hệ thống PACSystems RX3i.

GE IC694PWR331 có phải nguồn công suất cao không?

Có. Nhà sản xuất mô tả IC694PWR331 là 24 VDC High Capacity Power Supply. (Emerson Discrete Automation)

13. Kết luận

Bộ nguồn IC694PWR331 hãng GE là module nguồn 24VDC công suất cao dành cho hệ thống GE Fanuc PACSystems RX3i. Với tổng công suất đầu ra 30W, ba đường nguồn 5VDC, 24VDC Relay và 24VDC Isolated cùng khả năng hoạt động trong dải điện áp rộng, thiết bị đáp ứng tốt yêu cầu cấp nguồn cho các hệ thống điều khiển tự động hóa công nghiệp.

Khi cần thay thế GE IC694PWR331, người sử dụng nên kiểm tra chính xác part number, điện áp, công suất, cấu hình backplane và tình trạng sản phẩm để đảm bảo module mới tương thích với hệ thống đang vận hành.
