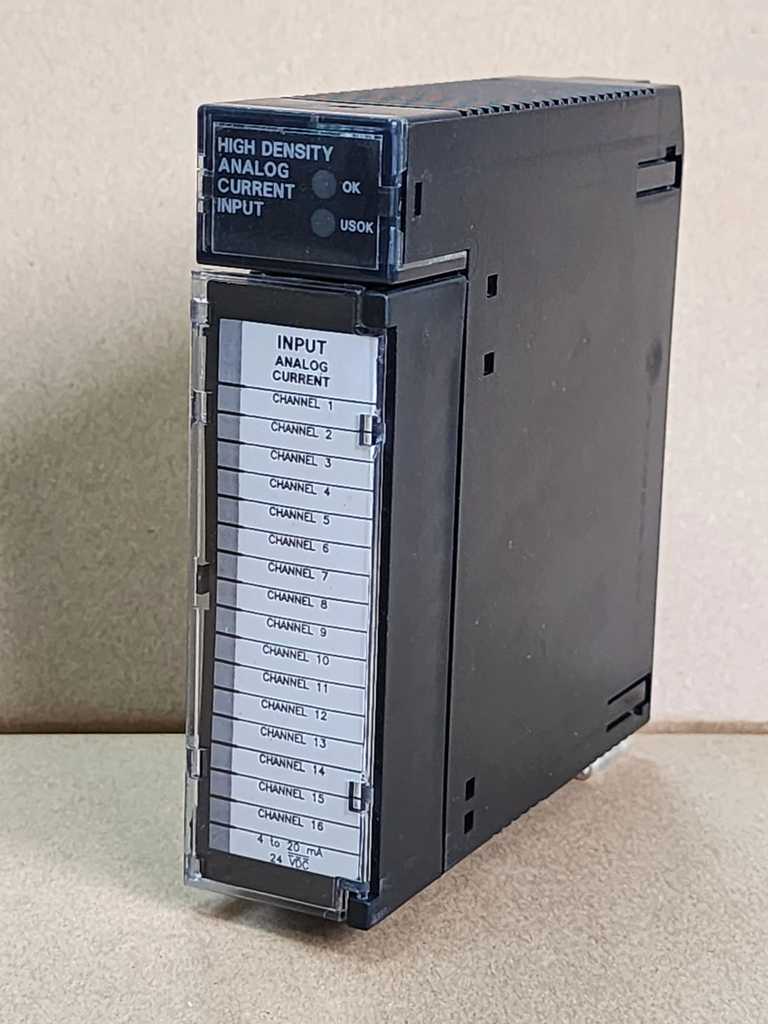

Mô đun đầu vào IC694ALG223 GE Fanuc – Analog Input 16 kênh 0–20mA, 4–20mA

Mô đun đầu vào IC694ALG223 là module analog input 16 kênh thuộc dòng PACSystems RX3i của GE Fanuc/GE Intelligent Platforms. Thiết bị được thiết kế để tiếp nhận các tín hiệu dòng điện tương tự phổ biến trong công nghiệp như 0–20mA, 4–20mA và 4–20mA Enhanced, sau đó chuyển đổi thành dữ liệu để PLC xử lý.

Với 16 kênh đầu vào dạng single-ended, tốc độ cập nhật nhanh và khả năng cài đặt riêng từng kênh, GE IC694ALG223 được sử dụng rộng rãi trong các hệ thống đo lường, giám sát và điều khiển quá trình công nghiệp.

1. IC694ALG223 là gì?

IC694ALG223 là mô đun đầu vào dòng điện tương tự 16 kênh – 16-Channel Analog Current Input Module.

Module được thiết kế cho hệ thống PACSystems RX3i và có thể lắp đặt trong các khe I/O phù hợp của hệ thống RX3i. Mỗi kênh đầu vào có thể được cấu hình bằng phần mềm theo một trong ba dải tín hiệu:

• 0–20mA

• 4–20mA

• 4–20mA Enhanced

Module cung cấp tổng cộng 16 đầu vào single-ended. Người sử dụng có thể lựa chọn số lượng kênh hoạt động từ 1 đến 16 tùy theo yêu cầu của hệ thống.

2. Thông số kỹ thuật mô đun IC694ALG223

Các thông số trên được công bố trong tài liệu kỹ thuật của IC694ALG223 dành cho hệ thống RX3i.

3. IC694ALG223 có bao nhiêu kênh đầu vào?

Một trong những ưu điểm nổi bật của mô đun đầu vào IC694ALG223 là khả năng tiếp nhận tới:

16 kênh analog input.

Các kênh được thiết kế theo kiểu single-ended.

Trong phần mềm cấu hình, người dùng có thể thiết lập số lượng kênh hoạt động từ:

1 đến 16 kênh.

Các kênh được quét theo thứ tự liên tục từ kênh đầu tiên đến số lượng kênh được thiết lập.

Điều này giúp IC694ALG223 phù hợp với các hệ thống cần thu thập nhiều tín hiệu analog nhưng muốn tiết kiệm số lượng module trong tủ PLC.

4. Các dải tín hiệu của GE IC694ALG223

IC694ALG223 hỗ trợ ba chế độ tín hiệu dòng điện khác nhau.

4.1. Dải 4–20mA

Đây là chuẩn tín hiệu analog được sử dụng rất phổ biến trong hệ thống điều khiển công nghiệp.

Trong chế độ 4–20mA, module có độ phân giải:

4µA/bit.

Dải tín hiệu này thường được sử dụng với các loại transmitter đo:

• Áp suất

• Nhiệt độ

• Lưu lượng

• Mức

• Độ rung

• Độ ẩm

• Các đại lượng quá trình khác

4.2. Dải 0–20mA

IC694ALG223 cũng hỗ trợ tín hiệu:

0–20mA

Độ phân giải của chế độ này là:

5µA/bit.

4.3. Dải 4–20mA Enhanced

Chế độ 4–20mA Enhanced giúp hệ thống mở rộng khả năng chẩn đoán tín hiệu.

Trong chế độ này, giới hạn báo động thấp có thể được cấu hình để phát hiện dòng điện giảm từ 4mA xuống 0mA. Nhờ đó, hệ thống có thể hỗ trợ phát hiện tình trạng đứt dây hoặc mất tín hiệu current loop trong ứng dụng 4–20mA.

Đây là tính năng hữu ích đối với các hệ thống điều khiển quá trình cần khả năng giám sát lỗi tín hiệu.

5. Chức năng High Alarm và Low Alarm

Mô đun GE IC694ALG223 hỗ trợ thiết lập giới hạn cảnh báo cao và thấp cho các kênh analog.

Người dùng có thể cấu hình:

• High Alarm

• Low Alarm

Khi giá trị tín hiệu vượt khỏi phạm vi được cài đặt, module có thể gửi trạng thái cảnh báo về CPU thông qua vùng dữ liệu trạng thái được cấu hình.

Các bit trạng thái cũng có thể cung cấp thông tin cảnh báo cho từng nhóm kênh, giúp chương trình PLC xác định nhanh kênh nào đang có tín hiệu bất thường.

6. Tốc độ cập nhật của IC694ALG223

Tốc độ cập nhật của mô đun là:

13 milliseconds cho toàn bộ 16 kênh.

Điều này cho phép PLC liên tục tiếp nhận dữ liệu từ các thiết bị đo analog trong quá trình vận hành.

Đối với các ứng dụng giám sát quá trình như nhiệt độ, áp suất, mức và lưu lượng, tốc độ này đáp ứng tốt nhiều hệ thống tự động hóa công nghiệp thông thường.

7. Độ chính xác của mô đun IC694ALG223

Theo tài liệu kỹ thuật, độ chính xác tuyệt đối của module tại nhiệt độ 25°C là:

±0,25% Full Scale.

Trong toàn bộ dải nhiệt độ vận hành được quy định, độ chính xác là khoảng:

±0,5% Full Scale.

Ngoài ra, trở kháng đầu vào của module là:

250Ω

và khả năng loại bỏ ảnh hưởng giữa các kênh đạt:

>80dB từ DC đến 1kHz.

Các thông số này giúp IC694ALG223 đáp ứng yêu cầu thu thập tín hiệu trong nhiều hệ thống đo lường và điều khiển công nghiệp.

8. Nguồn cấp cho GE IC694ALG223

IC694ALG223 sử dụng nguồn từ hai nguồn chính.

Nguồn từ backplane

Module tiêu thụ khoảng:

120mA từ bus 5VDC của PLC backplane.

Nguồn ngoài 24VDC

Module yêu cầu nguồn ngoài nằm trong khoảng:

20–30VDC.

Mức tiêu thụ cơ bản từ nguồn ngoài là khoảng:

65mA, chưa bao gồm dòng điện của các current loop đang kết nối với module.

Vì vậy, khi thiết kế tủ điều khiển, cần tính toán công suất nguồn 24VDC phù hợp với cả module và các transmitter sử dụng trong hệ thống.

9. Đèn LED trạng thái trên IC694ALG223

Module được trang bị các đèn LED giúp kỹ thuật viên kiểm tra nhanh trạng thái thiết bị.

MODULE OK

Đèn MODULE OK thể hiện trạng thái hoạt động của module.

Một số trạng thái cơ bản gồm:

• Sáng: module hoạt động bình thường và đã được cấu hình.

• Tắt: không có nguồn backplane hoặc phần mềm module không hoạt động.

• Nhấp nháy nhanh liên tục: chưa nhận được dữ liệu cấu hình từ CPU.

• Nhấp nháy chậm rồi tắt: có thể xảy ra lỗi trong quá trình power-up hoặc thực thi chương trình.

USER SUPPLY

Đèn User Supply thể hiện trạng thái nguồn 24VDC bên ngoài.

Khi nguồn ngoài nằm trong phạm vi yêu cầu, đèn này hỗ trợ kỹ thuật viên nhanh chóng xác nhận tình trạng nguồn cấp.

10. Nguyên lý hoạt động của IC694ALG223

Nguyên lý cơ bản của hệ thống có thể mô tả như sau:

Cảm biến / Transmitter → tín hiệu 0–20mA hoặc 4–20mA → IC694ALG223 → PLC RX3i → chương trình điều khiển → HMI/SCADA hoặc thiết bị chấp hành.

Ví dụ:

Một cảm biến áp suất có dải đo:

0–10 bar

và xuất tín hiệu:

4–20mA.

IC694ALG223 tiếp nhận tín hiệu này và chuyển đổi thành dữ liệu số để PLC tính toán giá trị áp suất thực tế.

PLC sau đó có thể sử dụng giá trị này để:

• Hiển thị áp suất.

• Phát cảnh báo.

• Điều khiển van.

• Điều khiển bơm.

• Lưu dữ liệu.

• Truyền dữ liệu về hệ thống SCADA.

11. Ứng dụng của mô đun đầu vào IC694ALG223

Mô đun đầu vào GE IC694ALG223 có thể được sử dụng trong nhiều lĩnh vực tự động hóa như:

• Nhà máy điện.

• Nhà máy thủy điện.

• Hệ thống xử lý nước.

• Nhà máy nước.

• Công nghiệp dầu khí.

• Nhà máy hóa chất.

• Dây chuyền sản xuất.

• Công nghiệp thực phẩm.

• Hệ thống HVAC.

• Hệ thống bơm.

• Hệ thống điều khiển áp suất.

• Hệ thống đo lưu lượng.

• Hệ thống giám sát mức.

• Hệ thống SCADA.

• Tủ điều khiển PLC.

• Hệ thống điều khiển quá trình.

Module đặc biệt thích hợp khi cần thu thập nhiều tín hiệu 4–20mA từ các transmitter trong cùng một hệ thống.

12. IC694ALG223 thường kết nối với thiết bị nào?

IC694ALG223 có thể tiếp nhận tín hiệu từ nhiều thiết bị đo công nghiệp, chẳng hạn:

Pressure Transmitter

Chuyển đổi áp suất thành tín hiệu 4–20mA.

Temperature Transmitter

Chuyển đổi tín hiệu từ RTD, thermocouple hoặc cảm biến nhiệt thành tín hiệu 4–20mA.

Level Transmitter

Đo mức nước, dầu, hóa chất hoặc vật liệu trong bồn chứa.

Flow Transmitter

Đo lưu lượng nước, khí, hơi hoặc các loại chất lỏng.

Differential Pressure Transmitter

Được sử dụng trong nhiều ứng dụng đo chênh áp, lưu lượng và mức.

Ngoài ra, module có thể tiếp nhận tín hiệu từ bất kỳ thiết bị đo lường nào có đầu ra phù hợp với các dải dòng điện mà IC694ALG223 hỗ trợ.

13. Ưu điểm của GE IC694ALG223

Một số ưu điểm đáng chú ý của module gồm:

16 kênh analog input

Mật độ kênh cao giúp giảm số lượng module cần sử dụng trong hệ thống.

Hỗ trợ nhiều dải dòng điện

Module hỗ trợ 0–20mA, 4–20mA và 4–20mA Enhanced.

Cấu hình riêng từng kênh

Cho phép lựa chọn dải tín hiệu phù hợp với từng transmitter.

High/Low Alarm

Hỗ trợ giám sát giá trị vượt giới hạn.

Phát hiện lỗi tín hiệu

Chế độ 4–20mA Enhanced hỗ trợ phát hiện tín hiệu dòng điện thấp hơn phạm vi thông thường, hữu ích trong việc nhận biết lỗi đường dây.

Tốc độ cập nhật 13ms

Cho phép xử lý toàn bộ 16 kênh nhanh chóng.

Tương thích PACSystems RX3i

IC694ALG223 được thiết kế cho nền tảng điều khiển RX3i.

14. Lưu ý khi lắp đặt IC694ALG223

Khi lắp đặt hoặc thay thế IC694ALG223, cần chú ý một số vấn đề:

• Kiểm tra đúng part number IC694ALG223.

• Xác định đúng dải tín hiệu của transmitter.

• Đấu dây đúng cực tính.

• Cung cấp nguồn ngoài 20–30VDC phù hợp.

• Kiểm tra tổng tải nguồn 24VDC.

• Kiểm tra cấu hình từng channel trong PLC.

• Kiểm tra High Alarm và Low Alarm.

• Đảm bảo hệ thống được nối đất đúng kỹ thuật.

• Kiểm tra LED MODULE OK sau khi cấp nguồn.

• Kiểm tra LED USER SUPPLY.

• Đối chiếu revision của module khi thay thế thiết bị cũ.

Tài liệu RX3i của Emerson cũng lưu ý rằng khả năng hot swap có thể phụ thuộc vào revision của module; ví dụ IC694ALG223 Revision A được liệt kê là không hỗ trợ hot swap.

15. Cách kiểm tra IC694ALG223 trước khi mua

Khi đặt mua module thay thế, nên cung cấp cho nhà cung cấp các thông tin sau:

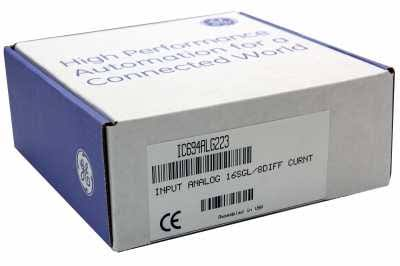

Model: IC694ALG223

Description: 16-Channel Analog Current Input Module

Series: PACSystems RX3i

Input: 0–20mA / 4–20mA / 4–20mA Enhanced

Channels: 16

Ngoài model, nên gửi thêm:

• Ảnh mặt trước thiết bị.

• Ảnh tem bên hông.

• Revision.

• Serial number nếu cần.

• Số lượng cần mua.

• Tình trạng yêu cầu: New, New Surplus hoặc Refurbished.

Việc kiểm tra revision đặc biệt quan trọng khi mua module để thay thế trực tiếp cho thiết bị đang vận hành.

16. GE IC694ALG223 và PACSystems RX3i

IC694ALG223 thuộc nhóm module I/O sử dụng trong hệ thống PACSystems RX3i.

Module có thể được cài đặt trong khe I/O của hệ thống RX3i và truyền dữ liệu analog cũng như thông tin trạng thái về CPU thông qua backplane.

PACSystems trước đây thuộc GE Intelligent Platforms và hiện dòng sản phẩm này được quản lý trong hệ sinh thái tự động hóa Emerson.

Vì vậy, khi tìm kiếm trên thị trường, khách hàng có thể gặp những cách gọi như:

• GE IC694ALG223

• GE Fanuc IC694ALG223

• GE Intelligent Platforms IC694ALG223

• Emerson IC694ALG223

• RX3i IC694ALG223

17. Câu hỏi thường gặp về IC694ALG223

IC694ALG223 là module input hay output?

IC694ALG223 là Analog Input Module, tức mô đun đầu vào tương tự.

IC694ALG223 có bao nhiêu kênh?

Module có tối đa 16 kênh đầu vào single-ended.

IC694ALG223 nhận tín hiệu gì?

Module hỗ trợ:

• 0–20mA

• 4–20mA

• 4–20mA Enhanced

IC694ALG223 có nhận tín hiệu 0–10V không?

Không phải chức năng tiêu chuẩn của IC694ALG223. Đây là current input module, được thiết kế cho tín hiệu dòng điện. Nếu hệ thống sử dụng tín hiệu voltage, cần lựa chọn model analog voltage input phù hợp.

Nguồn ngoài của IC694ALG223 là bao nhiêu?

Module yêu cầu nguồn ngoài trong khoảng:

20–30VDC.

Tốc độ cập nhật của IC694ALG223 là bao nhiêu?

Khoảng:

13ms cho toàn bộ 16 kênh.

IC694ALG223 thuộc dòng PLC nào?

Thiết bị thuộc hệ thống:

PACSystems RX3i.

18. Kết luận

Mô đun đầu vào IC694ALG223 là module analog current input 16 kênh dành cho hệ thống GE Fanuc PACSystems RX3i. Module hỗ trợ ba dải tín hiệu 0–20mA, 4–20mA và 4–20mA Enhanced, tốc độ cập nhật khoảng 13ms cho 16 kênh và có khả năng thiết lập cảnh báo High/Low.

Với mật độ 16 kênh, khả năng cấu hình linh hoạt và hỗ trợ các tín hiệu dòng điện tiêu chuẩn công nghiệp, GE IC694ALG223 phù hợp cho các hệ thống thu thập tín hiệu từ transmitter áp suất, nhiệt độ, lưu lượng, mức và nhiều thiết bị đo lường khác.

Khi mua hoặc thay thế IC694ALG223, người dùng nên kiểm tra chính xác part number, revision, loại tín hiệu, nguồn cấp và cấu hình hệ thống RX3i để đảm bảo khả năng tương thích.
