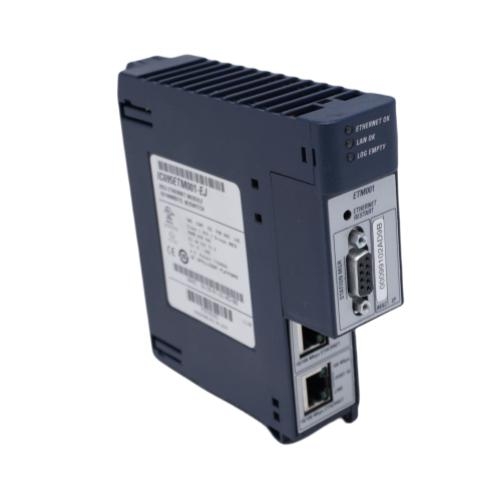

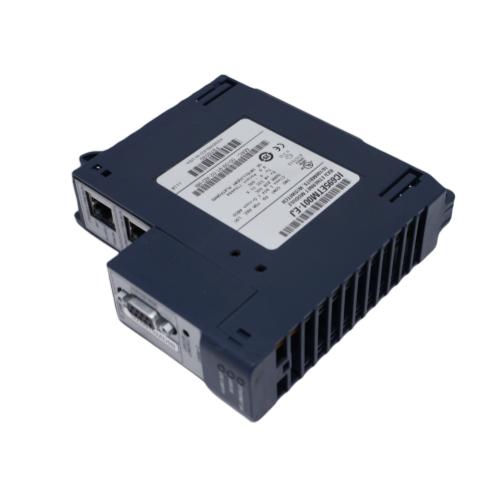

IC695ETM001 GE – Mô đun truyền thông Ethernet PACSystems RX3i

IC695ETM001 GE là mô đun giao tiếp Ethernet thuộc dòng PACSystems RX3i, giúp bộ điều khiển kết nối với mạng Ethernet để trao đổi dữ liệu với PLC, máy tính và phần mềm giám sát tương thích. Đây là thiết bị cần được xem xét khi mở rộng kết nối hoặc thay thế mô đun truyền thông trong hệ thống RX3i đang vận hành.

Chức năng của mô đun GE IC695ETM001

IC695ETM001 cung cấp giao tiếp TCP/IP cho bộ điều khiển RX3i. Mô đun hỗ trợ truyền thông với các thiết bị PACSystems, bộ điều khiển Series 90 và VersaMax thông qua các giao thức phù hợp.

Những chức năng được đề cập trong tài liệu gồm:

Trao đổi dữ liệu bằng Ethernet Global Data – EGD.
Truyền thông SRTP với thiết bị và phần mềm tương thích.
Kết nối máy tính phục vụ lập trình, cấu hình và giám sát.
Quản lý, kiểm tra và chẩn đoán giao tiếp Ethernet.

Thông tin kỹ thuật và kết nối

Hạng mục	Thông tin
Mã mô đun	IC695ETM001
Nền tảng sử dụng	PACSystems RX3i
Chức năng	Giao tiếp Ethernet
Truyền thông	TCP/IP, SRTP, EGD; Modbus TCP theo phiên bản và cấu hình
Kiểu lắp đặt	Mô đun trên rack RX3i
Cấu hình	Phần mềm Machine Edition phù hợp

Cần kiểm tra đầy đủ hậu tố của mã sản phẩm. Tài liệu phân biệt IC695ETM001-Jx và IC695ETM001-Kxxx: phiên bản Jx có cổng Station Manager RS-232, trong khi phiên bản Kxxx thay cổng này bằng cổng Ethernet ở mặt trước. Vì vậy, không nên áp dụng một cấu hình cổng duy nhất cho mọi mô đun mang mã IC695ETM001.

Khả năng giao tiếp Modbus TCP

Tài liệu truyền thông PACSystems có hướng dẫn về Modbus TCP Client và Server cho giao diện Ethernet lắp trên rack. Khi triển khai IC695ETM001, cần đối chiếu phiên bản mô đun, firmware và cấu hình hệ thống để xác định chức năng sử dụng.

Việc kết nối với thiết bị khác còn phụ thuộc vào địa chỉ IP, vai trò Client/Server, vùng dữ liệu và lệnh truyền thông được cấu hình.

Ứng dụng của IC695ETM001 trong hệ thống tự động hóa

Với chức năng kết nối mạng cho RX3i, IC695ETM001 có thể được xem xét trong các nhu cầu:

Kết nối bộ điều khiển với hệ thống giám sát tương thích.
Trao đổi dữ liệu giữa các bộ điều khiển.
Kết nối máy tính kỹ thuật để cấu hình và kiểm tra hệ thống.
Duy trì hoặc khôi phục giao tiếp Ethernet khi thay thế mô đun cũ.

Khi lựa chọn thiết bị, nên bắt đầu từ yêu cầu truyền thông thực tế: thiết bị cần kết nối là gì, sử dụng giao thức nào và cần trao đổi những dữ liệu nào.

Lưu ý khi mua và thay thế mô đun IC695ETM001 GE

Để chọn đúng sản phẩm, khách hàng nên cung cấp ảnh nhãn thiết bị và các thông tin sau:

Mã đầy đủ: Bao gồm hậu tố sau IC695ETM001.
Mã CPU và rack: Giúp đối chiếu cấu hình hệ thống.
Phiên bản firmware: Cần thiết khi kiểm tra khả năng tương thích.
Giao thức đang sử dụng: SRTP, EGD hoặc Modbus TCP.
Tình trạng hàng yêu cầu: Hàng mới, hàng tồn kho chưa sử dụng hoặc hàng đã qua sử dụng.

Trước khi thay thế, nên sao lưu chương trình và cấu hình phần cứng. Sau khi lắp đặt, cần kiểm tra lại kết nối, thông số mạng và dữ liệu trao đổi với các thiết bị liên quan.

Báo giá mô đun GE IC695ETM001

Để nhận báo giá mô đun Ethernet GE IC695ETM001, vui lòng gửi mã sản phẩm đầy đủ, ảnh nhãn, số lượng và thời gian cần hàng.

Việc xác định đúng phiên bản ngay từ đầu giúp báo giá sát yêu cầu và thuận tiện hơn khi kiểm tra khả năng thay thế cho hệ thống PACSystems RX3i hiện có.
