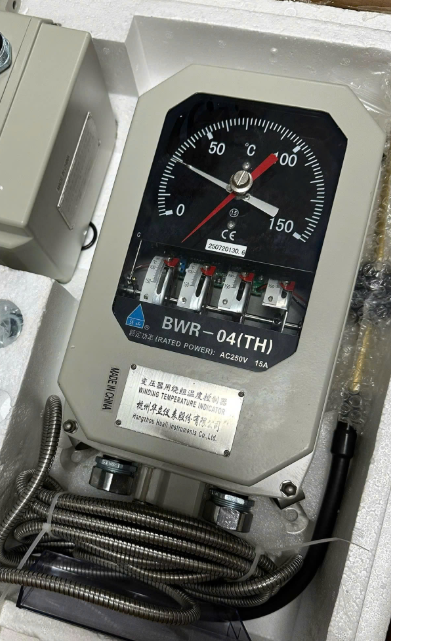

Đồng Hồ Nhiệt Độ Máy Biến Áp BWR-04(TH): Giải Pháp Giám Sát Nhiệt Độ Tin Cậy
Trong vận hành máy biến áp (MBA), nhiệt độ dầu là chỉ số quan trọng nhất quyết định tuổi thọ và độ an toàn của thiết bị. Đồng hồ nhiệt độ BWR-04(TH) là dòng thiết bị chuyên dụng cao cấp, được thiết kế để đo lường, hiển thị và điều khiển hệ thống làm mát cho các dòng máy biến áp dầu từ trung thế đến cao thế.
1. BWR-04(TH) là gì?
BWR-04(TH) là dòng đồng hồ đo nhiệt độ dầu kiểu áp suất (Pressure-type Thermometer). Hậu tố (TH) ký hiệu cho phiên bản nhiệt đới hóa, giúp thiết bị hoạt động ổn định trong điều kiện độ ẩm cao, môi trường khắc nghiệt tại các nước có khí hậu nhiệt đới như Việt Nam.
2. Thông số kỹ thuật nổi bật
Thiết bị sở hữu các thông số đáp ứng tiêu chuẩn vận hành lưới điện:
| Đặc tính | Chi tiết kỹ thuật |
|---|---|
| Model | BWR-04(TH) |
| Dải đo nhiệt độ |
,
hoặc
|
| Số lượng tiếp điểm | 2, 3 hoặc 4 công tắc (Adjustable Switches) |
| Sai số cho phép |
(F.S) |
| Tín hiệu đầu ra | 4-20mA hoặc RS485 (Tùy chọn) |
| Chiều dài mao quản | 5m, 6m, 12m (Tùy chỉnh theo yêu cầu) |
| Cấp bảo vệ | IP55 |
3. Chức năng chính của đồng hồ nhiệt độ BWR-04(TH)
Dòng đồng hồ này tích hợp đa năng, không chỉ đơn thuần là hiển thị:
- Hiển thị tại chỗ: Mặt đồng hồ kim lớn, rõ nét giúp nhân viên trực trạm dễ dàng kiểm tra chỉ số nhiệt độ tức thời.
- Điều khiển hệ thống làm mát: Các tiếp điểm (Switches) cho phép cài đặt ngưỡng để tự động bật/tắt quạt làm mát hoặc bơm dầu tuần hoàn.
- Hệ thống cảnh báo (Alarm/Trip): Gửi tín hiệu về tủ điều khiển trung tâm để phát cảnh báo khi nhiệt độ cao hoặc cắt máy biến áp khi đạt ngưỡng nguy hiểm.
- Truyền tin từ xa: Với các module tích hợp, BWR-04(TH) có thể truyền dữ liệu về phòng điều khiển trung tâm (SCADA), giúp giám sát thời gian thực.
4. Tại sao nên chọn dòng BWR-04(TH)?
- Độ bền vượt trội: Vỏ được làm từ vật liệu chống ăn mòn, mặt kính cường lực chịu lực tốt, ngăn chặn hơi ẩm xâm nhập.
- Tính ổn định cao: Sử dụng nguyên lý áp suất hơi lỏng bên trong mao quản bằng đồng, đảm bảo kết quả đo không bị ảnh hưởng bởi nhiễu điện từ.
- Dễ dàng lắp đặt: Thiết kế chân ren tiêu chuẩn, tương thích với hầu hết các túi nhiệt (Thermometer Pocket) trên nắp máy biến áp hiện nay.
- Chống rung lắc: Cơ cấu kim đồng hồ được thiết kế đặc biệt để giảm thiểu rung động cơ khí trong quá trình máy biến áp vận hành.
5. Lưu ý khi lắp đặt và vận hành
- Mao quản (Capillary): Khi lắp đặt, không được bẻ gập hoặc làm xoắn ống mao quản để tránh làm hỏng hệ thống áp suất bên trong.
- Cài đặt tiếp điểm: Cần tuân thủ đúng trị số nhiệt độ vận hành định mức của máy biến áp (thường báo động ở
và cắt ởhoặc theo catalog nhà sản xuất).
- Kiểm định: Nên thực hiện hiệu chuẩn, kiểm định định kỳ hàng năm để đảm bảo độ chính xác của cảm biến.
