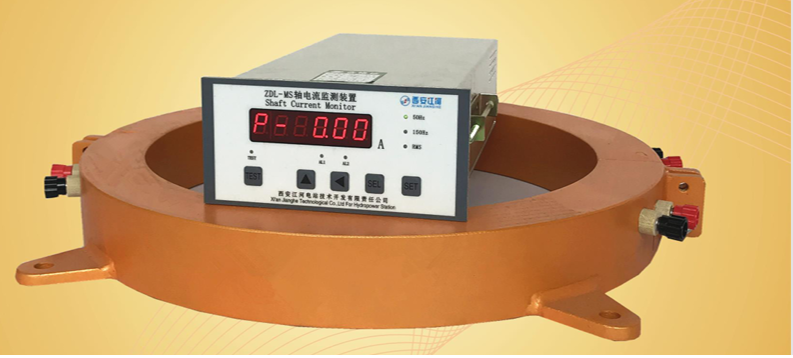

Thiết bị giám sát hiện tại trục ZDL-M
I. Tổng quan
Thiết bị giám sát dòng trục ZDL-M sử dụng máy vi tính đơn chip hiệu suất cao làm thành phần điều khiển lõi để tạo thành bộ điều khiển và sử dụng máy biến áp hình vòng rỗng làm cảm biến dòng trục để theo dõi sự thay đổi dòng trục do trục lớn của bộ máy phát thủy điện. Máy vi tính đơn chip theo dõi giá trị thay đổi của cảm biến dòng trục trong thời gian thực. Giá trị này có mối quan hệ tuyến tính với dòng trục lớn. Sau khi lọc và xử lý chuyển đổi số, xác nhận rằng dòng trục vượt quá giá trị đặt và thiết bị giám sát dòng trục phát ra tín hiệu cảnh báo thứ cấp. Thiết bị sử dụng đèn LED bốn đoạn gồm bốn chữ số làm đơn vị hiển thị và cài đặt tham số và hiển thị thời gian thực rõ ràng và trực quan. Đồng thời, thiết bị giám sát dòng trục ZDL-M có thể phát tín hiệu tương tự 4 ~ 20mA tiêu chuẩn tương ứng với dòng trục (0 ~ 5A) để đáp ứng các yêu cầu đo của hệ thống giám sát máy tính.
2. Thông số kỹ thuật
Phạm vi đo: 0 ~ 10A
Độ chính xác đo: 1%
Chế độ hiển thị kỹ thuật số: Màn hình LED
Tín hiệu đầu ra: đầu ra tiếp điểm 2 nhóm
Mẫu liên hệ: 2XSPDT
Công suất liên lạc: 10A / AC230V 5A / DC30V (tải điện trở)
Đầu ra tương tự: 4 ~ 20mA
Trở kháng tải: 500Ω
Môi trường làm việc: Nhiệt độ 0 50oC Độ ẩm ＜ 95%
Nguồn điện: AC220V / 50HZ
Công suất tiêu thụ: 20W
