Rơ Le Bảo Vệ NR PCS-9611: Giải Pháp Toàn Diện Cho Ngăn Lộ Xuất Tuyến
Trong hệ thống lưới điện hiện đại, việc đảm bảo an toàn cho các ngăn lộ đường dây và máy biến áp là ưu tiên hàng đầu. Rơ le bảo vệ NR PCS-9611 (thuộc hãng NR Electric) là thiết bị kỹ thuật số thông minh, tích hợp đa chức năng từ bảo vệ, điều khiển đến giám sát, đáp ứng hoàn hảo các tiêu chuẩn quốc tế khắt khe.

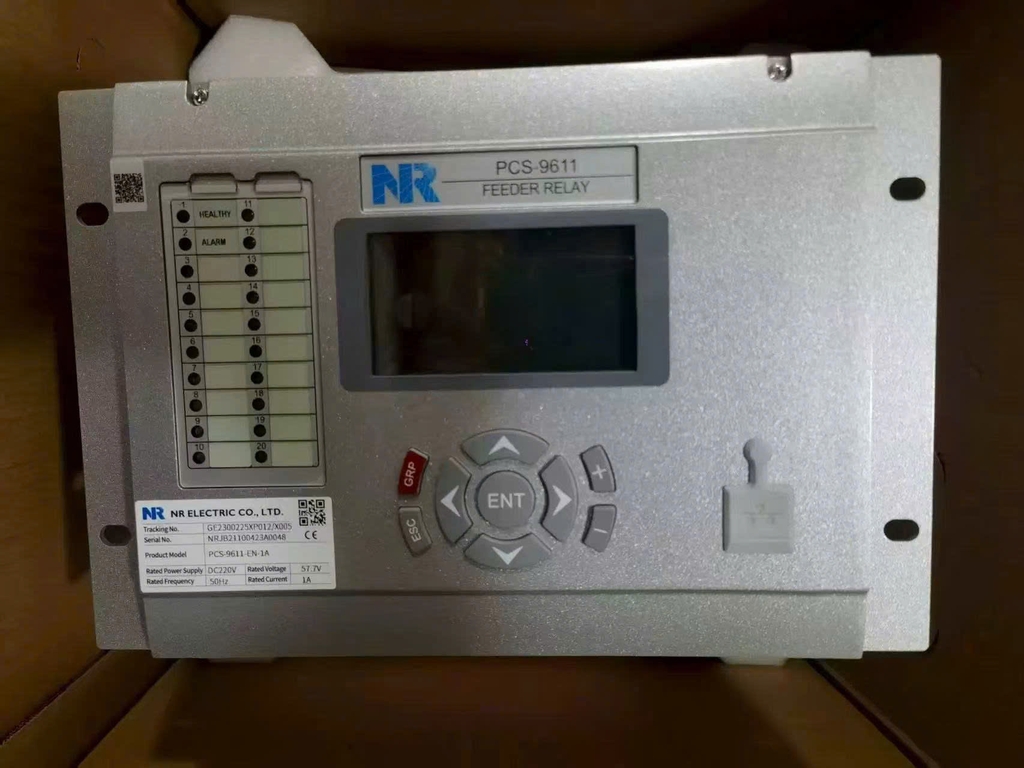

1. Giới thiệu tổng quan về NR PCS-9611
PCS-9611 là dòng rơ le bảo vệ xuất tuyến (Feeder Relay) được thiết kế trên nền tảng đa vi xử lý tiên tiến. Thiết bị này không chỉ bảo vệ các đường dây trên không, cáp ngầm mà còn ứng dụng hiệu quả cho máy biến áp và tụ điện trong các hệ thống nối đất trực tiếp, nối đất qua trở kháng hoặc hệ thống không nối đất
2. Các chức năng bảo vệ trọng yếu
Rơ le PCS-9611 sở hữu thư viện chức năng bảo vệ mạnh mẽ, giúp loại trừ sự cố nhanh chóng và chính xác:
- Bảo vệ quá dòng (67P, 50P/51P): Hỗ trợ lên đến 6 cấp độ bảo vệ quá dòng pha với đặc tính thời gian độc lập hoặc phụ thuộc.
- Bảo vệ chạm đất (67G, 50G/51G): Giám sát dòng thứ tự không để phát hiện các lỗi chạm đất nhạy nhất.
- Bảo vệ điện áp & tần số: Bao gồm các chức năng bảo vệ quá áp, kém áp, quá tần số, kém tần số và tốc độ thay đổi tần số (df/dt)
- Tự động đóng lại (79): Tích hợp chức năng tự động đóng lại (auto-reclosing) giúp khôi phục nguồn điện nhanh chóng sau sự cố thoáng qua.
- Bảo vệ hư hỏng máy cắt (50BF): Đảm bảo an toàn hệ thống khi máy cắt chính không tác động.
3. Đặc tính kỹ thuật nổi bật
Thiết bị được đánh giá cao nhờ khả năng tích hợp công nghệ 4.0:
- Tiêu chuẩn IEC 61850: Hoàn toàn tương thích với giao thức IEC 61850 (MMS, GOOSE, Sampling Value), dễ dàng tích hợp vào hệ thống SCADA/HMI của trạm biến áp kỹ thuật số
- Cổng truyền thông đa dạng: Hỗ trợ tới 4 cổng Ethernet và các cổng RS-485 hỗ trợ giao thức Modbus, DNP 3.0
- Giao diện trực quan: Màn hình LCD hiển thị đầy đủ thông số đo lường (U, I, P, Q, f) và hệ thống 16 đèn LED cảnh báo có thể lập trình linh hoạt.
- Ghi sự cố (Fault Recording): Khả năng lưu trữ báo cáo vận hành, bản ghi sự cố và chuỗi sự kiện (SOE) lên đến 1024 bản ghi
4. Lợi ích khi sử dụng rơ le NR PCS-9611
- Độ tin cậy cao: Phần cứng được thiết kế chống nhiễu điện từ (EMC) tốt, hoạt động ổn định trong môi trường trạm điện khắc nghiệt.
- Tiết kiệm chi phí: Tích hợp nhiều chức năng trong một thiết bị giúp giảm số lượng rơ le rời, đơn giản hóa mạch nhị thứ và tiết kiệm không gian tủ bảng điện.
- Vận hành dễ dàng: Với phần mềm cấu hình chuyên dụng PCS-Studio, các kỹ sư có thể dễ dàng cài đặt tham số và kiểm tra logic trực tuyến Yotek.
5. Ứng dụng thực tế
Rơ le NR PCS-9611 hiện đang được sử dụng rộng rãi tại:
- Các trạm biến áp 110kV, 220kV và các trạm phân phối trung thế.
- Hệ thống điện trong các khu công nghiệp, nhà máy sản xuất lớn.
- Hệ thống điện tự dùng trong các nhà máy nhiệt điện, thủy điện
Kết luận: Với khả năng bảo vệ toàn diện và tính tương thích cao, rơ le NR PCS-9611 là lựa chọn tối ưu để nâng cao độ tin cậy cho lưới điện.
