Rơ Le Hơi Máy Biến Áp QJ4-80: "Lá Chắn" Bảo Vệ Tin Cậy Cho Trạm Biến Áp
Trong hệ thống bảo vệ máy biến áp ngâm dầu, rơ le hơi QJ4-80 (Buchholz relay) đóng vai trò là thiết bị bảo vệ quan trọng nhất chống lại các sự cố nội bộ. Với khả năng phát hiện sớm các dấu hiệu bất thường, QJ4-80 giúp ngăn ngừa những hư hại nghiêm trọng và đảm bảo an toàn cho lưới điện.

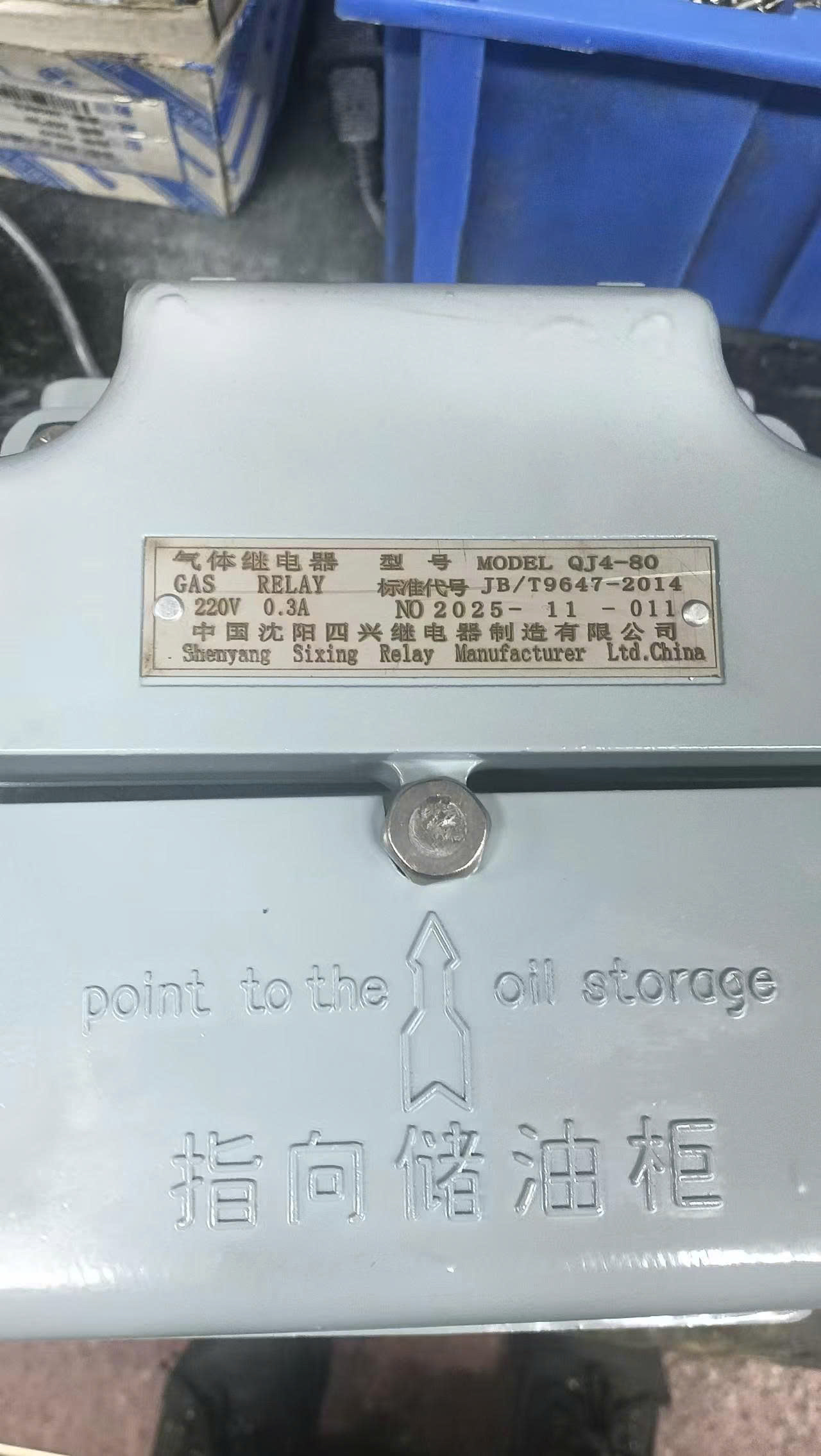

1. Rơ le hơi QJ4-80 là gì?

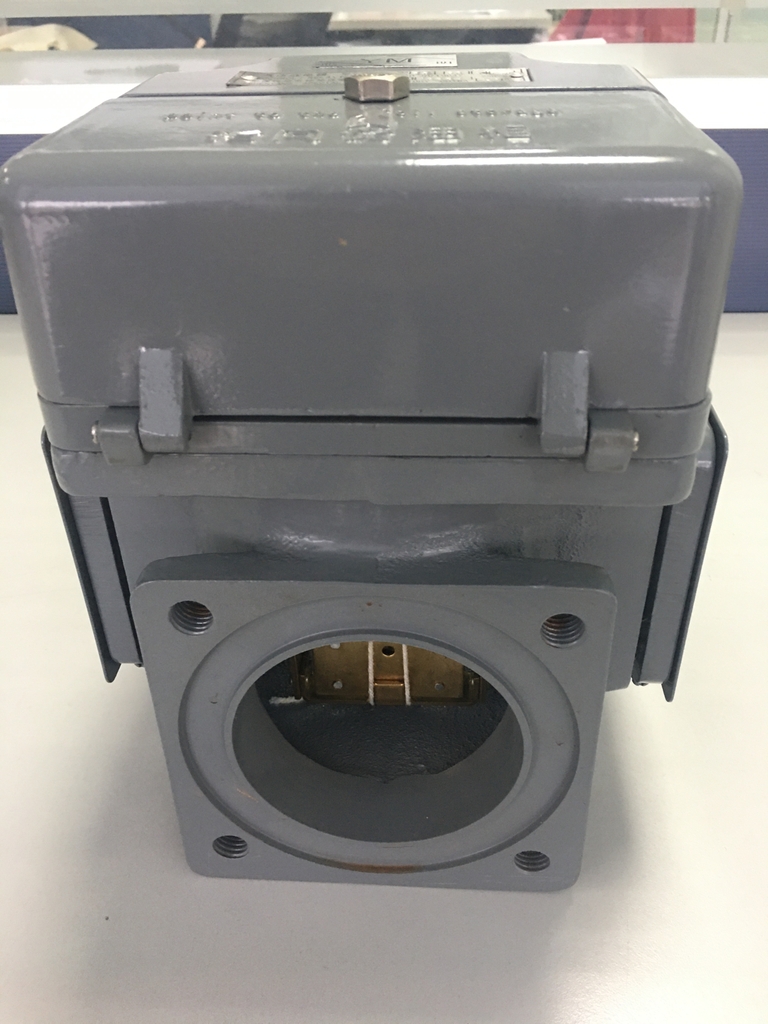

Rơ le hơi QJ4-80 là thiết bị bảo vệ được lắp đặt trên đường ống nối giữa thùng chính của máy biến áp và bình dầu phụ. Model QJ4-80 được thiết kế đặc biệt cho các máy biến áp có công suất vừa và lớn, giúp phát hiện các sự cố như phóng điện cục bộ, ngắn mạch giữa các vòng dây hoặc rò rỉ dầu.
2. Thông số kỹ thuật chi tiết của QJ4-80
Việc nắm rõ thông số giúp đơn vị vận hành lắp đặt và cài đặt thông số bảo vệ chính xác:
| Đặc tính | Thông số kỹ thuật |
|---|---|
| Model | QJ4-80 |
| Đường kính ống (DN) | 80 mm |
| Tốc độ dòng dầu tác động | 0.6m/s, 1.0m/s, 1.5m/s (có thể điều chỉnh) |
| Thời gian tác động |
|
| Cấp bảo vệ | IP55 hoặc IP65 |
| Nhiệt độ làm việc |
|
3. Nguyên lý hoạt động và Chức năng bảo vệ
Rơ le hơi QJ4-80 hoạt động dựa trên hai hiện tượng chính khi máy biến áp gặp sự cố:
- Tích tụ khí (Cảnh báo - Alarm): Khi có sự cố nhẹ (quá nhiệt cục bộ), dầu biến áp bị phân hủy tạo ra bọt khí. Khí di chuyển lên bình dầu phụ và bị kẹt lại trong rơ le, làm hạ mức dầu và đẩy phao trên xuống, đóng tiếp điểm cảnh báo.
- Dòng dầu mạnh (Cắt - Trip): Khi xảy ra sự cố nghiêm trọng (ngắn mạch mạnh), áp suất tăng đột ngột tạo ra luồng dầu chạy xiết về phía bình dầu phụ. Luồng dầu này tác động vào tấm chắn của rơ le, đóng tiếp điểm cắt để tách máy biến áp ra khỏi lưới điện ngay lập tức.
4. Ưu điểm nổi bật của dòng QJ4-80
- Độ nhạy cao: Phát hiện nhanh chóng các lỗi nhỏ nhất ngay từ khi mới phát sinh khí.
- Thiết kế bền bỉ: Vỏ ngoài bằng hợp kim nhôm đúc hoặc gang, chịu được điều kiện thời tiết khắc nghiệt ngoài trời.
- Dễ dàng kiểm tra: Có cửa sổ kính trong suốt để quan sát mức dầu và màu sắc khí bên trong (giúp chẩn đoán loại sự cố qua màu khí).
- Vận hành ổn định: Tiếp điểm cơ khí chính xác, ít bị ảnh hưởng bởi nhiễu điện từ.
5. Lưu ý khi lắp đặt và Bảo dưỡng
Để rơ le hơi QJ4-80 hoạt động chính xác, cần tuân thủ các quy tắc:
- Độ dốc đường ống: Đường ống nối từ thùng máy đến bình dầu phụ phải có độ dốc từ 2% - 4% để khí dễ dàng thoát về rơ le.
- Kiểm tra định kỳ: Thường xuyên kiểm tra độ kín của các gioăng cao su để tránh rò rỉ dầu và xâm nhập hơi ẩm.
- Thí nghiệm định kỳ: Sử dụng bơm khí chuyên dụng để thử nghiệm chức năng đóng tiếp điểm của phao và tấm chắn.
