Rơle bảo vệ chạm đất rotor máy phát XR1 – Giải pháp bảo vệ rotor máy phát điện hiệu quả và an toàn

Trong hệ thống phát điện của các nhà máy điện, trạm phát điện công nghiệp và tổ máy phát điện dự phòng, máy phát điện đóng vai trò vô cùng quan trọng. Bất kỳ sự cố nào xảy ra trong máy phát cũng có thể dẫn đến gián đoạn sản xuất, mất điện diện rộng và thiệt hại lớn cho doanh nghiệp.

Một trong những sự cố nguy hiểm nhưng thường khó phát hiện sớm là chạm đất rotor máy phát điện. Khi hiện tượng này xảy ra, nếu không được giám sát và xử lý kịp thời, rotor máy phát có thể bị ngắn mạch nghiêm trọng, gây hư hỏng thiết bị và buộc hệ thống phải dừng hoạt động.

Để ngăn chặn rủi ro này, các hệ thống bảo vệ hiện đại thường sử dụng rơle bảo vệ chạm đất rotor XR1 – thiết bị chuyên dụng giúp phát hiện sớm sự cố và bảo vệ rotor máy phát điện một cách hiệu quả.

Bài viết dưới đây sẽ cung cấp thông tin chi tiết về rơle bảo vệ XR1, từ nguyên lý hoạt động, cấu tạo, ưu điểm cho đến ứng dụng thực tế trong các hệ thống điện.

Rơle bảo vệ chạm đất rotor XR1 là gì?

XR1 là thiết bị rơle bảo vệ chạm đất rotor (Rotor Earth Fault Relay) được sử dụng để giám sát tình trạng cách điện giữa cuộn dây rotor của máy phát điện và đất.

Trong điều kiện vận hành bình thường:

• Cuộn dây rotor được cách điện hoàn toàn với đất

• Điện trở cách điện rất lớn

• Không có dòng điện rò xuống đất

Tuy nhiên, do nhiều nguyên nhân như:

• Lão hóa lớp cách điện

• Nhiệt độ vận hành cao

• Ảnh hưởng của độ ẩm

• Bụi bẩn hoặc dầu mỡ

• Hư hỏng cơ khí

cuộn dây rotor có thể xảy ra hiện tượng chạm đất một điểm.

Ở giai đoạn đầu, sự cố này thường không gây ảnh hưởng ngay đến hoạt động của máy phát. Tuy nhiên, nếu xuất hiện chạm đất thứ hai, rotor sẽ bị ngắn mạch, dẫn đến dòng điện lớn chạy qua cuộn dây và gây hư hỏng nghiêm trọng.

Rơle XR1 được thiết kế để phát hiện sớm chạm đất rotor, giúp người vận hành có thời gian kiểm tra và khắc phục trước khi xảy ra sự cố nghiêm trọng.

Tại sao cần bảo vệ chạm đất rotor máy phát điện?

Rotor là bộ phận quan trọng trong máy phát điện đồng bộ, có nhiệm vụ tạo ra từ trường quay để sản sinh điện năng. Khi rotor gặp sự cố, toàn bộ hệ thống phát điện có thể bị ảnh hưởng.

Hiện tượng chạm đất rotor có thể dẫn đến nhiều rủi ro như:

• Mất ổn định từ trường của máy phát

• Gia tăng dòng điện bất thường trong rotor

• Hư hỏng cuộn dây rotor

• Cháy rotor

• Dừng tổ máy phát điện

Trong thực tế vận hành, sự cố chạm đất rotor một điểm thường được coi là cảnh báo sớm. Nếu không được phát hiện và xử lý kịp thời, khi xảy ra chạm đất hai điểm, rotor sẽ bị ngắn mạch trực tiếp, gây thiệt hại nghiêm trọng.

Vì vậy, việc lắp đặt rơle bảo vệ chạm đất rotor XR1 giúp:

• Phát hiện sớm sự cố cách điện

• Bảo vệ rotor máy phát

• Tránh hư hỏng thiết bị đắt tiền

• Tăng độ tin cậy của hệ thống phát điện

Nguyên lý hoạt động của rơle XR1

Rơle XR1 hoạt động dựa trên nguyên lý giám sát điện trở cách điện giữa rotor và đất.

Trong điều kiện bình thường:

• Điện trở cách điện giữa rotor và đất rất lớn

• Không có dòng điện rò xuống đất

Khi xảy ra chạm đất rotor:

• Điện trở cách điện giảm xuống

• Xuất hiện dòng điện rò

• XR1 phát hiện sự thay đổi này

Khi giá trị điện trở cách điện giảm xuống dưới ngưỡng cài đặt, rơle sẽ thực hiện các chức năng:

• Kích hoạt cảnh báo bằng đèn LED

• Gửi tín hiệu cảnh báo về hệ thống điều khiển

• Kích hoạt tín hiệu relay output

Tùy vào cấu hình hệ thống, tín hiệu này có thể được gửi đến:

• Hệ thống SCADA

• Hệ thống DCS

• Tủ điều khiển máy phát

• Hệ thống cảnh báo trung tâm

Nhờ đó, kỹ sư vận hành có thể nhanh chóng kiểm tra và xử lý sự cố.

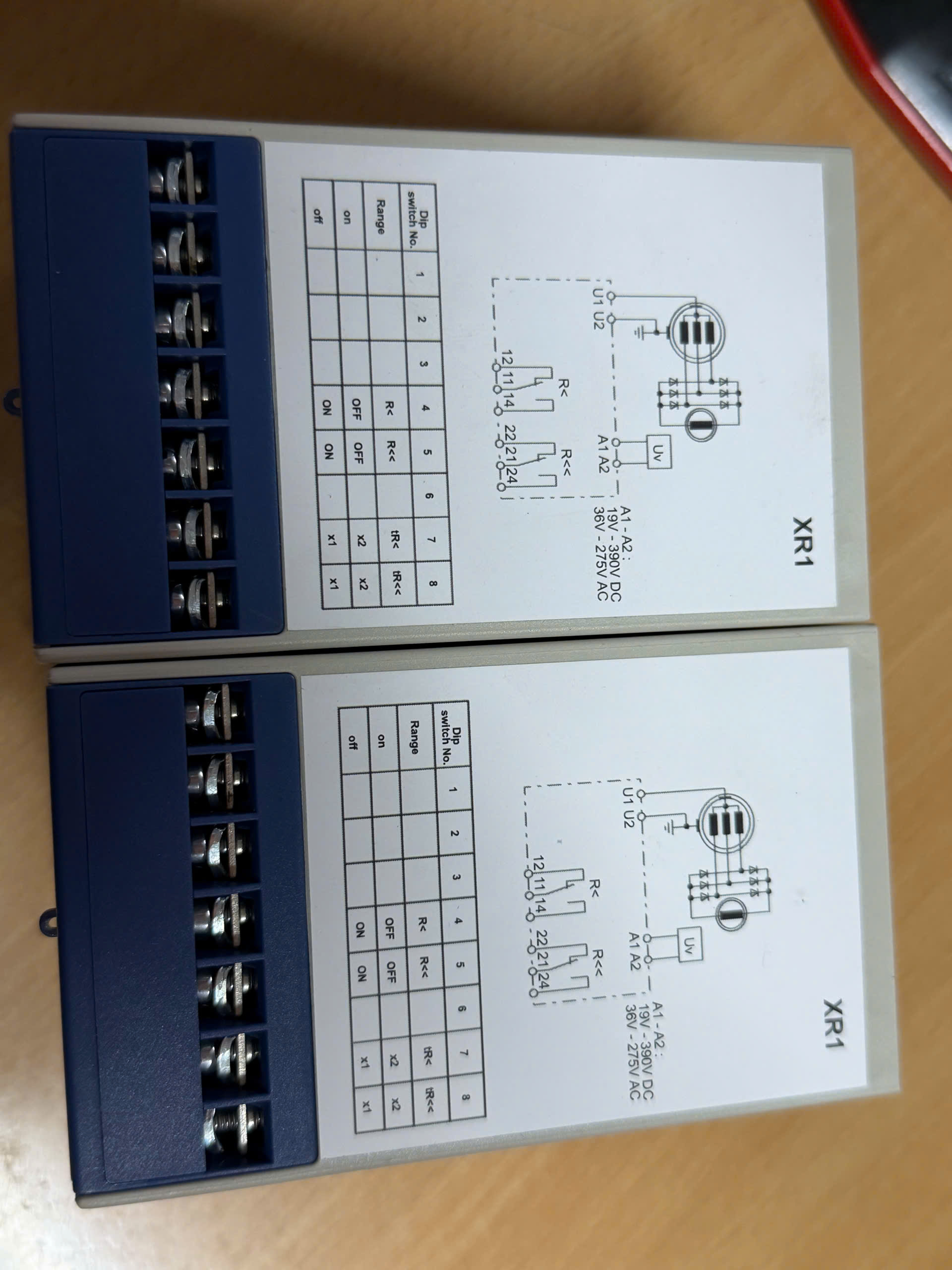

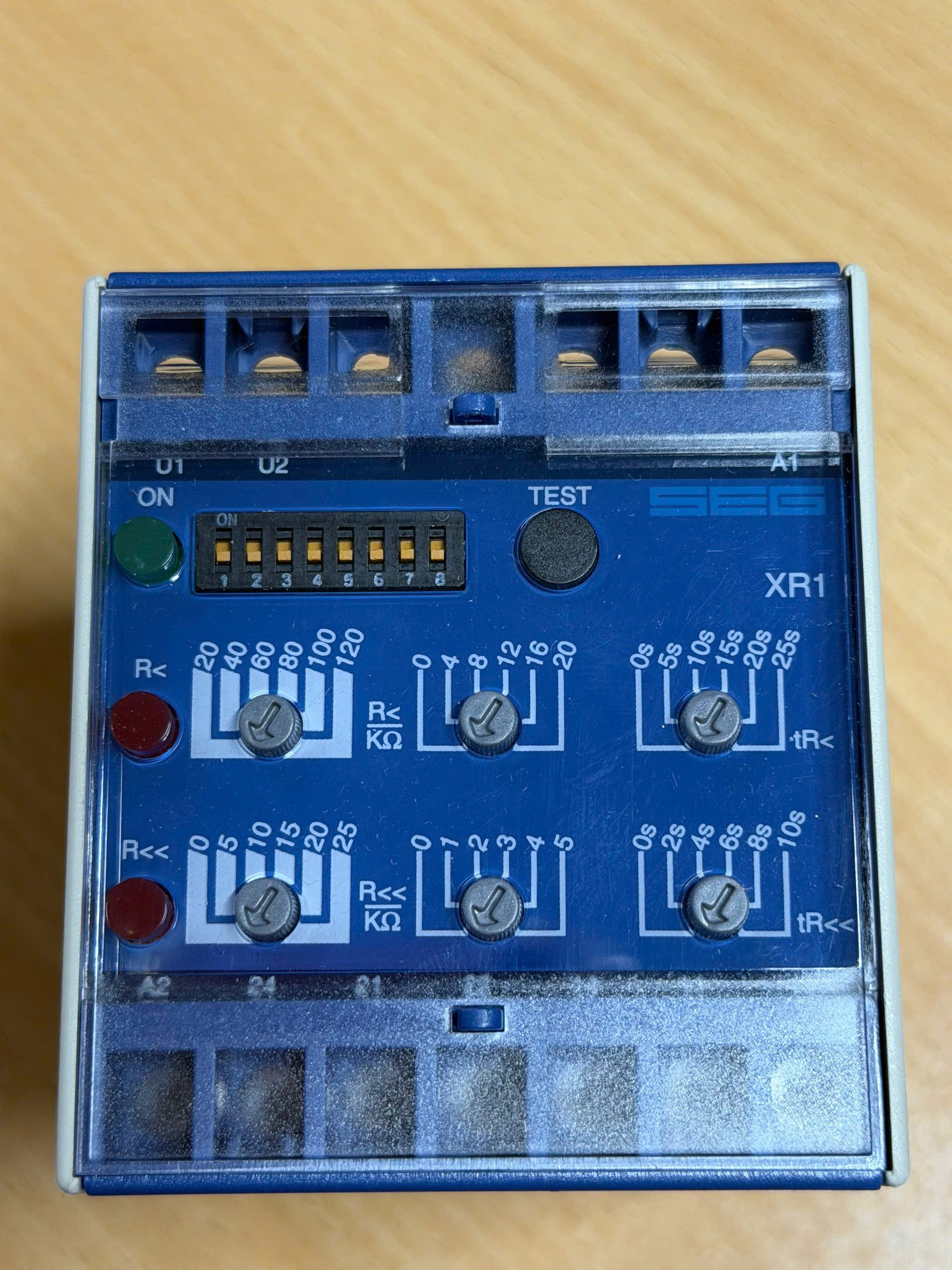

Cấu tạo của rơle bảo vệ XR1

Rơle XR1 thường được thiết kế với các thành phần chính sau:

Bộ đo điện trở cách điện

Đây là phần quan trọng nhất của thiết bị. Bộ đo có nhiệm vụ:

• Giám sát liên tục điện trở giữa rotor và đất

• Phát hiện sự suy giảm của cách điện

Bộ xử lý tín hiệu

Bộ vi xử lý bên trong sẽ:

• Phân tích tín hiệu đo được

• So sánh với giá trị cài đặt

• Xác định tình trạng chạm đất rotor

Hệ thống cài đặt thông số

Người vận hành có thể cấu hình:

• Ngưỡng điện trở cảnh báo

• Thời gian tác động

• Chế độ hoạt động

Ngõ ra relay

XR1 cung cấp tiếp điểm relay output để:

• Kích hoạt hệ thống cảnh báo

• Kết nối với PLC hoặc SCADA

Hệ thống hiển thị

Thiết bị thường có:

• Đèn LED trạng thái

• Đèn cảnh báo lỗi

Giúp người vận hành dễ dàng theo dõi tình trạng hoạt động.

Ưu điểm nổi bật của rơle XR1

Rơle bảo vệ chạm đất rotor XR1 được nhiều nhà máy điện sử dụng nhờ các ưu điểm nổi bật sau.

Phát hiện sớm sự cố rotor

XR1 có khả năng phát hiện chạm đất rotor ngay từ giai đoạn đầu, giúp ngăn chặn sự cố nghiêm trọng.

Độ chính xác cao

Thiết bị sử dụng công nghệ đo lường chính xác giúp:

• Giảm cảnh báo giả

• Tăng độ tin cậy của hệ thống bảo vệ

Bảo vệ thiết bị quan trọng

Rotor là một trong những bộ phận đắt tiền nhất của máy phát điện. XR1 giúp bảo vệ thiết bị này khỏi hư hỏng.

Tích hợp dễ dàng

XR1 có thể kết nối với nhiều hệ thống khác nhau như:

• PLC

• SCADA

• DCS

• Hệ thống bảo vệ máy phát

Thiết kế công nghiệp bền bỉ

Thiết bị được thiết kế để hoạt động trong môi trường:

• Nhà máy điện

• Nhà máy công nghiệp

• Trạm phát điện

Ứng dụng của rơle XR1

Rơle XR1 được sử dụng rộng rãi trong các hệ thống phát điện hiện nay.

Nhà máy nhiệt điện

XR1 giúp giám sát rotor của máy phát tuabin hơi, đảm bảo tổ máy vận hành ổn định.

Nhà máy thủy điện

Trong các tổ máy thủy điện công suất lớn, XR1 giúp phát hiện sớm sự cố rotor.

Nhà máy điện khí

XR1 được sử dụng để bảo vệ rotor của máy phát tuabin khí.

Hệ thống phát điện công nghiệp

Nhiều nhà máy lớn sử dụng máy phát điện riêng để đảm bảo nguồn điện ổn định. XR1 giúp bảo vệ các tổ máy này.

Thông số kỹ thuật tham khảo của XR1

Một số thông số kỹ thuật phổ biến của rơle XR1 gồm:

• Điện áp nguồn: 24VDC / 110VDC / 220VDC

• Phương pháp phát hiện: giám sát điện trở cách điện rotor

• Tín hiệu đầu vào: kết nối rotor

• Tín hiệu đầu ra: Relay contact

• Thời gian tác động: có thể cài đặt

• Lắp đặt: DIN Rail hoặc Panel

Thông số cụ thể có thể thay đổi tùy theo phiên bản và nhà sản xuất.

Lợi ích khi sử dụng rơle bảo vệ XR1

Việc lắp đặt rơle bảo vệ chạm đất rotor XR1 mang lại nhiều lợi ích quan trọng cho hệ thống phát điện.

Bảo vệ rotor máy phát

Giúp phát hiện sớm các vấn đề về cách điện của rotor.

Giảm nguy cơ hư hỏng thiết bị

Ngăn chặn sự cố ngắn mạch rotor gây thiệt hại lớn.

Tăng độ tin cậy của hệ thống phát điện

Hệ thống phát điện hoạt động ổn định và an toàn hơn.

Hỗ trợ bảo trì thiết bị

XR1 giúp phát hiện sớm các dấu hiệu suy giảm cách điện để lên kế hoạch bảo trì.

Tiết kiệm chi phí vận hành

Việc phát hiện sớm sự cố giúp tránh các chi phí sửa chữa lớn.

Kết luận

Rơle bảo vệ chạm đất rotor máy phát XR1 là thiết bị quan trọng trong hệ thống bảo vệ máy phát điện. Với khả năng giám sát liên tục tình trạng cách điện của rotor và phát hiện sớm các sự cố chạm đất, XR1 giúp đảm bảo an toàn cho máy phát và nâng cao độ tin cậy của hệ thống phát điện.

Trong các nhà máy điện hiện đại, việc trang bị hệ thống bảo vệ rotor như XR1 là điều cần thiết để bảo vệ thiết bị, giảm thiểu rủi ro và duy trì hoạt động ổn định của tổ máy phát điện.
