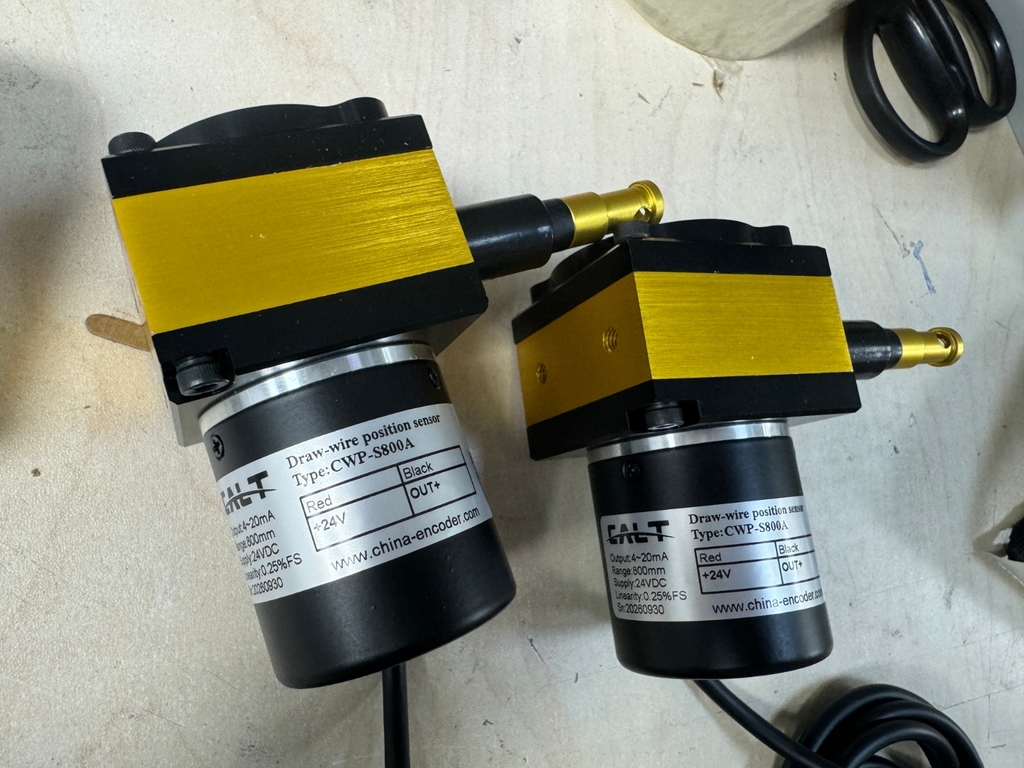

Cảm biến dây kéo CALT CWP-S800A – Đo hành trình 800 mm, tín hiệu 4–20 mA

CALT CWP-S800A là cảm biến vị trí dạng dây kéo, dùng để đo chuyển động tuyến tính của bộ phận máy. Thiết bị có dải đo 800 mm, sử dụng nguồn 24 VDC và xuất tín hiệu dòng điện 4–20 mA để đưa về bộ điều khiển hoặc thiết bị hiển thị phù hợp.

Với cơ cấu dây kéo, cảm biến có thể phục vụ các bài toán đo hành trình tại những vị trí khó bố trí thanh đo cứng.

Thông số kỹ thuật CALT CWP-S800A

Lưu ý: Độ tuyến tính 0,25% FS là thông số tuyến tính theo toàn dải đo, không đồng nghĩa với độ phân giải hoặc độ chính xác tổng thể của hệ thống.

Nguyên lý hoạt động

Thân cảm biến được cố định trên khung máy, còn đầu dây kéo gắn với bộ phận cần đo. Khi bộ phận này chuyển động, chiều dài dây kéo thay đổi và cảm biến chuyển đổi vị trí thành tín hiệu điện.

Bộ điều khiển đọc tín hiệu 4–20 mA, sau đó quy đổi thành giá trị hành trình. Khi cấu hình, cần xác nhận chiều tăng tín hiệu và các điểm đầu, cuối hành trình theo tài liệu hoặc kết quả kiểm tra thực tế.

Ưu điểm khi sử dụng cảm biến dây kéo CWP-S800A

Dải đo phù hợp với hành trình đến 800 mm

CWP-S800A là lựa chọn để xem xét cho các cơ cấu có hành trình nằm trong phạm vi 800 mm. Khi lắp đặt, cần tính cả khoảng cách ban đầu giữa cảm biến và điểm gắn dây để tránh vượt dải kéo.

Kết nối qua tín hiệu 4–20 mA

Ngõ ra dòng điện cho phép kết nối với module analog của PLC, bộ hiển thị hoặc bộ thu thập dữ liệu có đầu vào tương thích. Cần kiểm tra loại đầu vào và sơ đồ vòng dòng trước khi đấu nối.

Linh hoạt về vị trí lắp

Cơ cấu dây kéo cho phép đặt thân cảm biến trên phần cố định của máy và đưa đầu dây đến bộ phận chuyển động. Dây cần được bố trí thẳng, tránh cọ xát với cạnh sắc hoặc vật cản.

Ứng dụng của CALT CWP-S800A

Tùy điều kiện vận hành và yêu cầu kỹ thuật, cảm biến có thể được xem xét cho:

• Đo hành trình cơ cấu trượt và bàn máy.

• Giám sát vị trí cơ cấu nâng hạ.

• Theo dõi chuyển động tuyến tính trong máy tự động.

• Đo dịch chuyển trong hệ thống thử nghiệm.

• Giám sát hành trình xi lanh khi có vị trí lắp phù hợp.

Việc lựa chọn cần đối chiếu thêm tốc độ chuyển động, môi trường làm việc và yêu cầu bảo vệ của thiết bị.

Lưu ý khi lắp đặt và thay thế

Để cảm biến dây kéo CALT CWP-S800A hoạt động đúng, cần:

• Sử dụng nguồn 24 VDC theo thông tin trên tem.

• Đối chiếu dây đỏ +24 V và dây đen OUT+ với sơ đồ của đầu vào analog.

• Không kéo dây vượt hành trình cho phép.

• Không thả đầu dây tự thu hồi đột ngột.

• Kiểm tra và hiệu chỉnh giá trị hành trình trên bộ điều khiển sau khi lắp.

Khi thay thế cảm biến cũ, cần so sánh dải đo, tín hiệu đầu ra, nguồn cấp, kích thước và vị trí gá lắp. Các cảm biến cùng hình dáng có thể sử dụng cấu hình điện khác nhau.

Báo giá cảm biến dây kéo CALT CWP-S800A

Quý khách cần mua CALT CWP-S800A 800 mm, ngõ ra 4–20 mA, vui lòng cung cấp số lượng, ảnh tem thiết bị và yêu cầu sử dụng để được tư vấn cấu hình, báo giá và thời gian giao hàng.
