Cảm biến tuyến tính GEFRAN F078965 – Model 3.0-1-3-0200-1

Cảm biến tuyến tính GEFRAN F078965 – Model 3.0-1-3-0200-1 là thiết bị được sử dụng để đo vị trí hoặc độ dịch chuyển tuyến tính của các bộ phận chuyển động trong máy móc công nghiệp. Sản phẩm cung cấp tín hiệu đầu ra analog 0–10 VDC, giúp PLC, bộ điều khiển hoặc hệ thống giám sát xác định chính xác vị trí hiện tại của cơ cấu máy.

Với cấu hình hành trình 200 mm và độ tuyến tính ±0,04%, cảm biến phù hợp cho những ứng dụng cần theo dõi liên tục vị trí của trục, bàn trượt, cơ cấu nâng hạ, cửa máy hoặc các bộ phận chuyển động tịnh tiến.

GEFRAN là thương hiệu thiết bị tự động hóa có xuất xứ từ Italy. Danh mục cảm biến vị trí của hãng được thiết kế để phát hiện vị trí của các bộ phận cơ khí đang chuyển động và phục vụ nhiều ứng dụng công nghiệp khác nhau.

Thông số cảm biến GEFRAN F078965

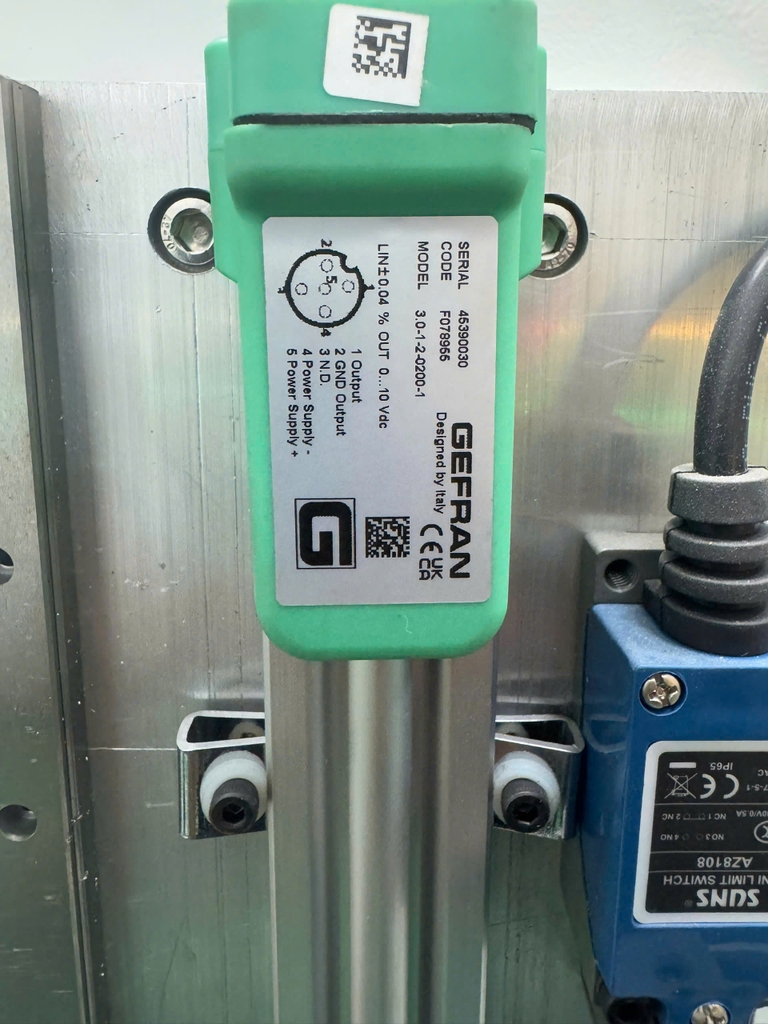

Dựa trên thông tin thể hiện trên nhãn sản phẩm, cảm biến có các thông số nhận dạng chính như sau:

Khi tìm mua hoặc thay thế, người dùng nên cung cấp đầy đủ cả mã F078965 và model 3.0-1-3-0200-1. Chỉ sử dụng thông tin “GEFRAN 200 mm, đầu ra 0–10V” có thể chưa đủ để xác định đúng cấu hình cơ khí và điện của cảm biến.

GEFRAN F078965 dùng để làm gì?

GEFRAN F078965 có nhiệm vụ chuyển đổi chuyển động cơ học theo đường thẳng thành tín hiệu điện áp analog. Khi bộ phận chuyển động thay đổi vị trí, giá trị điện áp đầu ra của cảm biến cũng thay đổi tương ứng trong khoảng 0–10 VDC.

Tín hiệu này được đưa về PLC hoặc bộ điều khiển để:

• Xác định vị trí hiện tại của cơ cấu máy.
• Giám sát hành trình di chuyển.
• Điều khiển dừng tại vị trí cài đặt.
• Phát hiện sai lệch vị trí.
• Tạo tín hiệu phản hồi cho vòng điều khiển.
• Hiển thị vị trí trên màn hình HMI.
• Cảnh báo khi cơ cấu vượt ngoài phạm vi cho phép.

Khác với cảm biến hành trình dạng công tắc chỉ phát hiện trạng thái ON/OFF tại một điểm, cảm biến tuyến tính cung cấp giá trị liên tục trong toàn bộ vùng đo. Nhờ đó, bộ điều khiển có thể biết cơ cấu đang nằm ở vị trí nào thay vì chỉ biết đã chạm hoặc chưa chạm điểm giới hạn.

Đặc điểm nổi bật của GEFRAN 3.0-1-3-0200-1

Tín hiệu đầu ra analog 0–10 VDC

Đầu ra 0–10 VDC là chuẩn tín hiệu phổ biến trong hệ thống tự động hóa. Tín hiệu có thể kết nối với ngõ vào analog của PLC, bộ điều khiển chuyển động, bộ hiển thị hoặc module thu thập dữ liệu.

Ví dụ, trong trường hợp cảm biến được thiết lập theo hành trình 200 mm:

• Điện áp gần 0 V tương ứng với vị trí đầu hành trình.
• Điện áp khoảng 5 V tương ứng với vị trí giữa hành trình.
• Điện áp gần 10 V tương ứng với vị trí cuối hành trình.

Quan hệ quy đổi thực tế còn phụ thuộc vào chiều lắp đặt, điểm hiệu chuẩn và cấu hình của máy.

Hành trình đo 200 mm

Phần mã 0200 trong model thể hiện cấu hình hành trình danh định 200 mm. Phạm vi này phù hợp với nhiều cơ cấu chuyển động vừa và nhỏ như bàn trượt, trục đẩy, cửa chắn, bộ phận ép và cụm nâng hạ.

Trước khi đặt hàng thay thế, cần đo lại:

• Hành trình làm việc thực tế.
• Chiều dài tổng thể của cảm biến.
• Vị trí gá lắp.
• Kiểu liên kết với cơ cấu chuyển động.
• Hướng giắc kết nối.
• Không gian lắp đặt trên máy.

Sơ đồ chân cảm biến GEFRAN F078965

Theo sơ đồ được in trên nhãn cảm biến, giắc kết nối gồm 5 chân:

Trong đó:

• Chân 1 là tín hiệu điện áp đầu ra đưa về ngõ vào analog.
• Chân 2 là mass tham chiếu cho tín hiệu đầu ra.
• Chân 3 không được sử dụng.
• Chân 4 và chân 5 là hai chân cấp nguồn cho cảm biến.

Ứng dụng của cảm biến tuyến tính GEFRAN F078965

Cảm biến có thể được sử dụng trong các hệ thống như:

Máy ép và máy tạo hình

Cảm biến giám sát vị trí bàn ép, đầu ép hoặc cơ cấu khuôn. Tín hiệu vị trí giúp bộ điều khiển xác định thời điểm giảm tốc, dừng hoặc chuyển sang bước tiếp theo.

Máy đóng gói

GEFRAN F078965 có thể theo dõi vị trí bộ phận đẩy, dao cắt, thanh dẫn hướng hoặc cơ cấu đóng mở trong dây chuyền đóng gói.

Hệ thống cửa và cổng tự động

Cảm biến được dùng để xác định mức độ đóng hoặc mở của cửa, cổng hay thanh chắn. PLC có thể sử dụng tín hiệu này để điều khiển tốc độ và vị trí dừng.

Máy gia công và bàn trượt

Thiết bị giúp đo vị trí của bàn trượt hoặc cơ cấu tịnh tiến, đặc biệt trong những hệ thống không chỉ yêu cầu tín hiệu giới hạn ON/OFF.

Máy nhựa và thiết bị khuôn

Cảm biến vị trí tuyến tính thường được sử dụng để theo dõi hành trình của cụm khuôn, bàn máy hoặc các cơ cấu chuyển động trong máy ép nhựa.

Hệ thống nâng hạ

Tín hiệu 0–10V giúp bộ điều khiển theo dõi chiều cao hoặc vị trí tương đối của cơ cấu nâng, hỗ trợ dừng đúng vị trí và phát hiện chuyển động bất thường.

Dấu hiệu cảm biến tuyến tính bị hỏng

Một số dấu hiệu thường gặp gồm:

• Giá trị vị trí trên HMI đứng yên dù cơ cấu đang di chuyển.
• Tín hiệu đầu ra luôn bằng 0 V.
• Điện áp đầu ra luôn ở mức tối đa.
• Giá trị analog dao động mạnh.
• Vị trí hiển thị không tuyến tính theo chuyển động thực tế.
• Máy báo lỗi vượt hành trình.
• PLC nhận tín hiệu chập chờn.
• Dây hoặc giắc kết nối bị lỏng, oxy hóa.
• Thân cảm biến bị cong, va đập hoặc lắp lệch tâm.

Các hiện tượng trên không phải lúc nào cũng do cảm biến. Cần kiểm tra thêm nguồn cấp, dây tín hiệu, module analog, điểm nối mass và cơ cấu liên kết.

Cách kiểm tra GEFRAN F078965 bằng đồng hồ đo điện

Có thể kiểm tra sơ bộ theo trình tự sau:

1. Dừng máy và bảo đảm an toàn cơ khí.
2. Xác định đúng chân nguồn và chân tín hiệu theo nhãn.
3. Kiểm tra điện áp nguồn giữa chân 5 và chân 4.
4. Chuyển đồng hồ sang thang đo điện áp DC.
5. Đo giữa chân 1 và chân 2.
6. Di chuyển cơ cấu từ từ trong toàn bộ hành trình.
7. Quan sát điện áp đầu ra.

Cảm biến hoạt động bình thường khi điện áp thay đổi tương đối liên tục theo chuyển động. Nếu tín hiệu nhảy đột ngột, mất tại một số vị trí hoặc không thay đổi, cần kiểm tra cảm biến và hệ thống dây dẫn.

Không chập trực tiếp các chân nguồn, tín hiệu hoặc mass để thử cảm biến.

Lưu ý khi lựa chọn cảm biến thay thế

Để thay thế chính xác GEFRAN F078965, cần đối chiếu đồng thời các tiêu chí:

• Đúng mã sản phẩm F078965.
• Đúng model 3.0-1-3-0200-1.
• Đúng hành trình 200 mm.
• Đúng tín hiệu đầu ra 0–10 VDC.
• Đúng sơ đồ chân.
• Đúng kiểu giắc kết nối.
• Đúng kích thước thân cảm biến.
• Đúng cơ cấu gá lắp.
• Đúng hướng di chuyển và liên kết cơ khí.
• Đúng nguồn cấp theo tài liệu của máy.

Một cảm biến có cùng hành trình và cùng đầu ra chưa chắc có thể lắp thay trực tiếp nếu khác kích thước cơ khí, pinout hoặc kiểu gá.

Vì sao cần cung cấp cả code và model khi đặt hàng?

Mã F078965 thường được dùng để nhận diện cấu hình đặt hàng cụ thể của nhà sản xuất. Trong khi đó, model 3.0-1-3-0200-1 thể hiện các đặc điểm cấu hình của cảm biến.

Việc cung cấp cả hai mã giúp nhà cung cấp kiểm tra:

• Đúng dòng cảm biến.
• Đúng hành trình.
• Đúng chuẩn đầu ra.
• Đúng kiểu đầu nối.
• Đúng cấu hình điện.
• Khả năng thay thế tương đương.
• Tình trạng sản xuất hoặc mã thay thế mới.

Thông tin đặt hàng nên ghi đầy đủ:

Cảm biến tuyến tính GEFRAN F078965 – Model 3.0-1-3-0200-1 – hành trình 200 mm – đầu ra 0–10 VDC – linearity ±0,04%.

Câu hỏi thường gặp

GEFRAN F078965 là cảm biến gì?

Đây là cảm biến đo vị trí hoặc độ dịch chuyển tuyến tính, chuyển vị trí cơ học thành tín hiệu điện áp analog 0–10 VDC.

Model 3.0-1-3-0200-1 có hành trình bao nhiêu?

Mã cấu hình 0200 thể hiện hành trình danh định 200 mm. Khi thay thế vẫn cần kiểm tra kích thước thực tế và tài liệu kỹ thuật của máy.

Cảm biến có đầu ra 4–20 mA không?

Thiết bị trong hình có nhãn ghi rõ đầu ra 0–10 VDC, không phải 4–20 mA.

Có thể đấu trực tiếp vào PLC không?

Có thể đấu vào kênh analog hỗ trợ điện áp 0–10V, với điều kiện nguồn cấp, mass tham chiếu và sơ đồ chân được kết nối chính xác.

Chân số 3 dùng để làm gì?

Nhãn cảm biến ghi chân số 3 là N.D., tức chân không sử dụng trong cấu hình này.

Có thể thay bằng cảm biến hãng khác không?

Có thể nghiên cứu giải pháp tương đương, nhưng phải đối chiếu đầy đủ hành trình, đầu ra, nguồn cấp, kích thước cơ khí, kiểu gá, pinout và độ tuyến tính. Thay sai cấu hình có thể khiến PLC đọc sai vị trí hoặc làm hỏng thiết bị.

Kết luận

Cảm biến tuyến tính GEFRAN F078965 – Model 3.0-1-3-0200-1 là thiết bị đo vị trí tuyến tính có cấu hình hành trình 200 mm, tín hiệu đầu ra 0–10 VDC và độ tuyến tính ±0,04%. Sản phẩm phù hợp cho nhiều hệ thống tự động hóa cần giám sát liên tục vị trí của cơ cấu chuyển động.

Khi mua mới hoặc tìm cảm biến thay thế, cần sử dụng đầy đủ mã F078965, model 3.0-1-3-0200-1 và các thông số điện – cơ khí liên quan để tránh chọn nhầm sản phẩm.
