Cảm Biến Vị Trí BTL1L0N BTL6-E500-M0135-E28-KA10 Balluff

BTL1L0N BTL6-E500-M0135-E28-KA10 là gì?

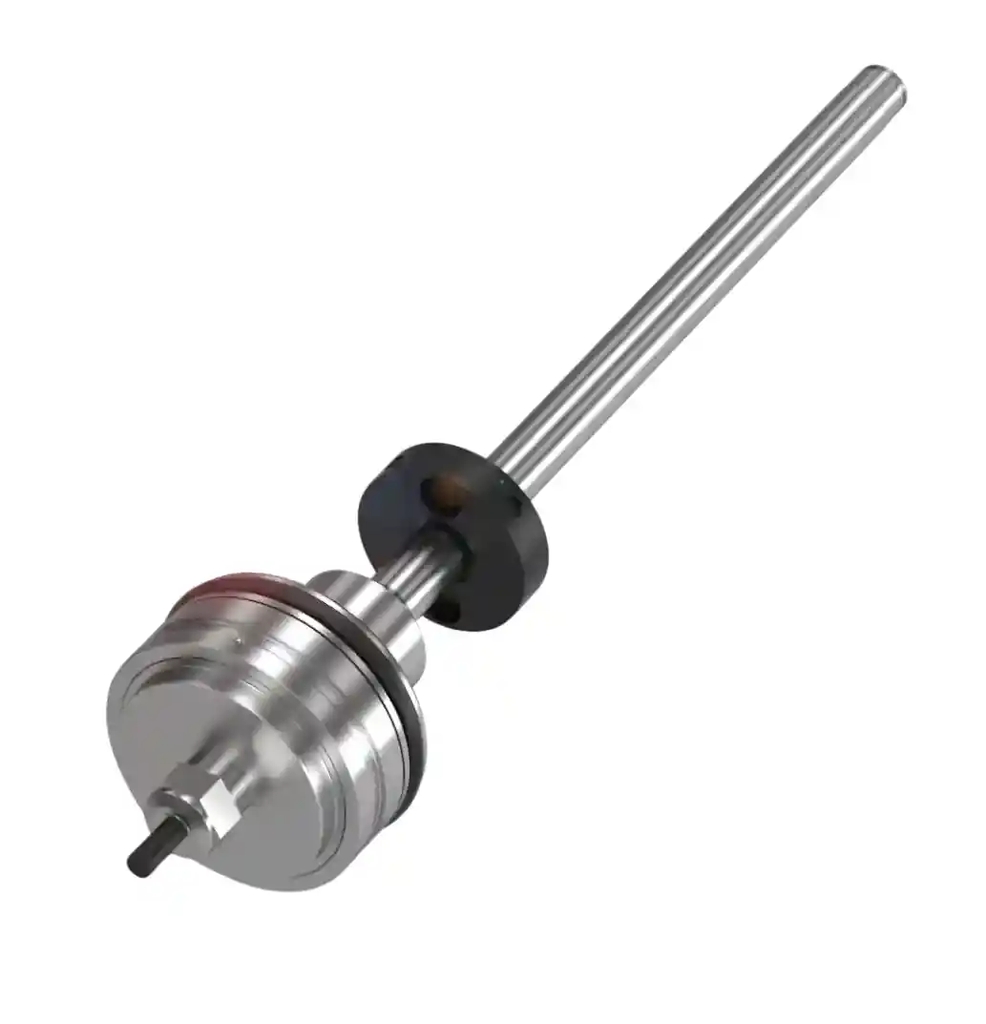

BTL1L0N BTL6-E500-M0135-E28-KA10 là cảm biến đo vị trí tuyến tính thuộc dòng BTL6 của Balluff, sử dụng nguyên lý đo từ giảo – Magnetostrictive Position Measurement.

Thiết bị được thiết kế để đo chính xác vị trí của các cơ cấu chuyển động tuyến tính như piston, xi lanh thủy lực, van điều khiển, cơ cấu chấp hành và các bộ phận chuyển động trong máy móc công nghiệp.

Model BTL6-E500-M0135-E28-KA10 sử dụng tín hiệu analog dòng điện, có chiều dài đo 135 mm, nguồn cấp 10–30 VDC và cáp kết nối dài 10 m.

Balluff xác nhận dòng BTL6-E là hệ thống đo vị trí từ giảo với giao diện analog dòng, độ lặp lại ±5 µm, nguồn cấp 10–30 VDC và cấp bảo vệ IP67.

Hãng: Balluff
Order Code: BTL1L0N
Model: BTL6-E500-M0135-E28-KA10
Loại: Magnetostrictive Linear Position Sensor
Dải đo: 135 mm
Tín hiệu đầu ra: 4–20 mA
Nguồn cấp: 10–30 VDC
Chiều dài cáp: 10 m

Thông số kỹ thuật BTL6-E500-M0135-E28-KA10

Các thông số cơ bản của dòng BTL6-E được Balluff công bố gồm độ lặp lại ±5 µm, sai lệch tuyến tính ±200 µm với dải đo đến 500 mm, điện áp 10–30 VDC, nhiệt độ -40…+85°C và IP67.

Nguyên lý hoạt động của cảm biến từ giảo Balluff BTL1L0N

BTL6-E500-M0135-E28-KA10 không hoạt động giống cảm biến điện trở tuyến tính truyền thống.

Thiết bị sử dụng công nghệ từ giảo.

Bên trong cảm biến có một phần tử đo chạy dọc theo thanh cảm biến. Một nam châm vị trí được gắn trên piston hoặc cơ cấu cần đo.

Ưu điểm của cảm biến từ giảo BTL1L0N Balluff

Đo vị trí không tiếp xúc

Một ưu điểm quan trọng của công nghệ magnetostrictive là phép đo không phụ thuộc vào tiếp xúc cơ khí trực tiếp giữa nam châm và phần tử đo.

Điều này giúp giảm hao mòn so với potentiometer hoặc các cảm biến vị trí sử dụng tiếp điểm cơ khí.

Độ lặp lại cao

Balluff công bố độ lặp lại của dòng BTL6-E đạt:

±5 µm.

Đây là yếu tố quan trọng trong các hệ thống yêu cầu kiểm soát chính xác vị trí piston hoặc cơ cấu chấp hành.

Tín hiệu 4–20 mA thông dụng

Tín hiệu 4–20 mA rất phổ biến trong tự động hóa công nghiệp.

Ưu điểm của dạng tín hiệu này là dễ kết nối với:

• PLC

• DCS

• Bộ điều khiển PID

• Bộ điều khiển turbine

• Data Logger

• Hệ thống SCADA

• Analog Input Module

Tín hiệu dòng cũng phù hợp với các ứng dụng truyền tín hiệu trên khoảng cách tương đối xa và môi trường có nhiễu điện.

Dải nhiệt độ rộng

BTL6-E có thể hoạt động trong khoảng:

-40°C đến +85°C.

Do đó thiết bị phù hợp với nhiều môi trường công nghiệp khắc nghiệt.

Cấp bảo vệ IP67

Cảm biến đạt cấp bảo vệ IP67, giúp bảo vệ thiết bị trong môi trường có bụi và độ ẩm cao khi được lắp đặt đúng yêu cầu của nhà sản xuất.

Ứng dụng của BTL6-E500-M0135-E28-KA10

Đo vị trí xi lanh thủy lực

Đây là một trong những ứng dụng phổ biến nhất của cảm biến từ giảo Balluff.

Cảm biến được lắp vào xi lanh để xác định chính xác vị trí piston theo thời gian thực.

Ứng dụng thường gặp trong:

• Máy ép thủy lực

• Máy công cụ

• Máy ép nhựa

• Hệ thống nâng hạ

• Máy móc công nghiệp nặng

• Thiết bị luyện kim

Đo độ mở van

BTL1L0N có thể được sử dụng để phản hồi vị trí của cơ cấu chấp hành van.

Ví dụ:

Van đóng hoàn toàn = 0%
Van mở một nửa = 50%
Van mở hoàn toàn = 100%

Tín hiệu 4–20 mA từ cảm biến được đưa về PLC hoặc controller để hệ thống xác định chính xác vị trí van.

Ứng dụng trong nhà máy thủy điện

Cảm biến vị trí tuyến tính Balluff BTL6 đặc biệt phù hợp với các hệ thống thủy lực trong nhà máy thủy điện.

Thiết bị có thể được sử dụng để đo:

• Vị trí servo piston

• Độ mở guide vane

• Vị trí van thủy lực

• Hành trình servomotor

• Vị trí cơ cấu điều tốc

• Vị trí cơ cấu chấp hành turbine

Một hệ thống điển hình có thể hoạt động như sau:

Governor → Proportional Valve → Servomotor → Guide Vane

Trong đó:

BTL6-E500-M0135-E28-KA10 → đo vị trí thực tế → tín hiệu 4–20 mA → Governor/PLC

Controller so sánh:

Vị trí yêu cầu ↔ Vị trí thực tế

sau đó tiếp tục điều khiển van thủy lực để đưa guide vane về đúng vị trí.

Nhờ đó hình thành một vòng điều khiển vị trí kín – Closed Loop Position Control.

Kết luận

Cảm biến vị trí BTL1L0N BTL6-E500-M0135-E28-KA10 Balluff là cảm biến tuyến tính sử dụng công nghệ từ giảo, phù hợp cho các hệ thống yêu cầu đo vị trí chính xác và ổn định.

Với dải đo 135 mm, output 4–20 mA, nguồn 10–30 VDC, độ lặp lại ±5 µm, IP67 và cáp PUR dài 10 m, thiết bị phù hợp cho nhiều ứng dụng như đo vị trí xi lanh thủy lực, hành trình servomotor, độ mở van, cơ cấu điều khiển và hệ thống tự động hóa công nghiệp.

Đối với các ứng dụng trong nhà máy thủy điện, BTL6-E500-M0135-E28-KA10 có thể được sử dụng làm cảm biến phản hồi vị trí cho các cơ cấu thủy lực như servomotor, guide vane hoặc cơ cấu điều khiển kim phun, tùy theo thiết kế thực tế của hệ thống.

Khi mua thay thế, cần sử dụng chính xác Order Code BTL1L0N và Model BTL6-E500-M0135-E28-KA10 để tránh nhầm với các biến thể BTL6 có chiều dài đo, kiểu thanh hoặc chiều dài cáp khác nhau.
