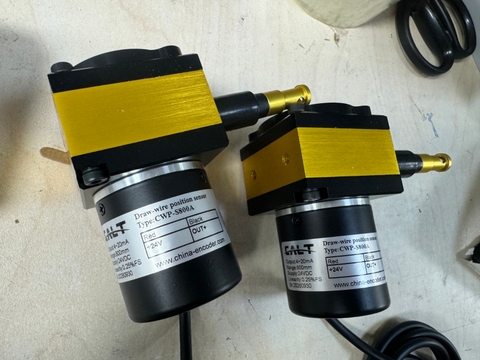

Cảm biến dây kéo CALT CWP-S800A – Đo vị trí hành trình 800mm

Cảm biến dây kéo CALT CWP-S800A là thiết bị đo vị trí tuyến tính, sử dụng dây kéo để theo dõi chuyển động của cơ cấu máy. Với hành trình đo 800mm, nguồn cấp 24VDC và tín hiệu đầu ra 4–20mA, sản phẩm phục vụ nhu cầu giám sát vị trí trong các hệ thống điều khiển công nghiệp.

Thiết bị còn được tìm kiếm với các tên gọi như cảm biến hành trình dây kéo, cảm biến dịch chuyển dây rút hoặc draw-wire position sensor.

Thông số kỹ thuật CALT CWP-S800A

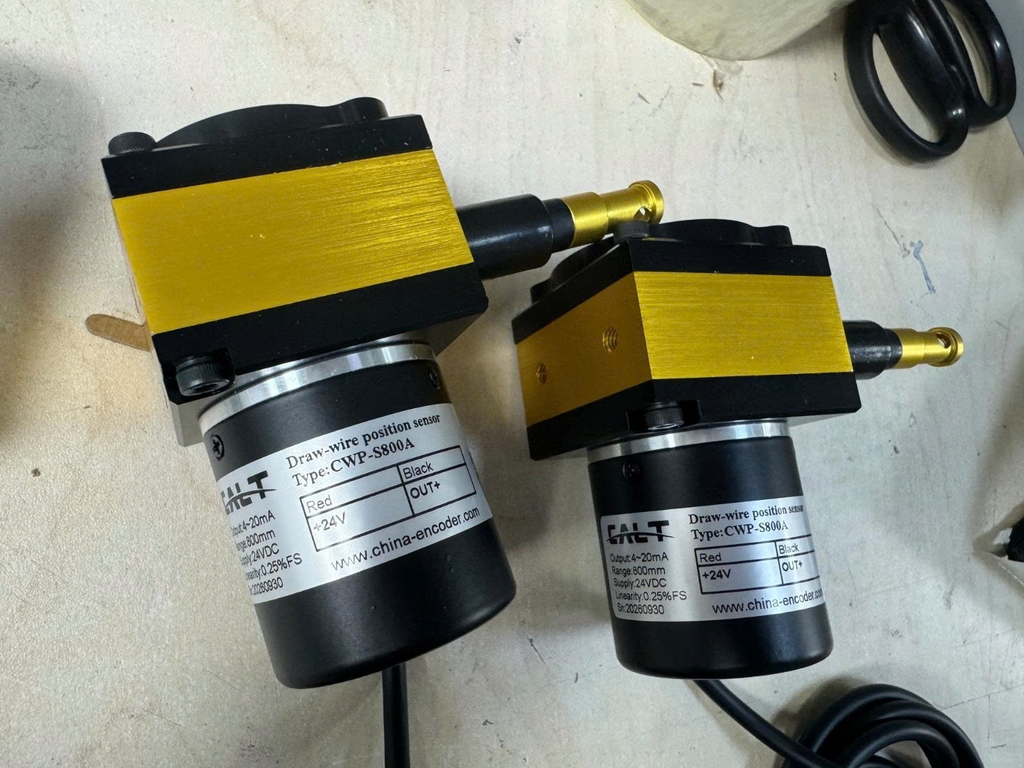

Các thông số dưới đây được ghi trên nhãn thiết bị trong ảnh:

FS là toàn thang đo. Chỉ tiêu độ tuyến tính cần được phân biệt với độ phân giải và độ chính xác tổng thể của hệ thống.

Nguyên lý hoạt động của cảm biến dây kéo

Thân cảm biến được cố định tại vị trí lắp đặt, trong khi đầu dây kéo liên kết với bộ phận chuyển động. Khi bộ phận này dịch chuyển, chiều dài dây kéo thay đổi và cảm biến chuyển đổi vị trí thành tín hiệu điện.

Tín hiệu 4–20mA được đưa về bộ điều khiển hoặc thiết bị hiển thị có đầu vào phù hợp. Sau khi thiết lập thang đo, người vận hành có thể theo dõi vị trí theo đơn vị milimét hoặc phần trăm hành trình.

Ưu điểm khi sử dụng CWP-S800A

Đo vị trí trong phạm vi 800mm

Hành trình 800mm là thông số quan trọng khi lựa chọn cảm biến cho cơ cấu chuyển động. Người dùng cần đối chiếu hành trình thực tế của máy để bảo đảm dây kéo luôn hoạt động trong giới hạn cho phép.

Ngõ ra analog 4–20mA

CALT CWP-S800A sử dụng tín hiệu dòng 4–20mA. Thiết bị có thể tích hợp với hệ thống PLC, bộ hiển thị hoặc bộ thu thập dữ liệu có đầu vào dòng tương thích.

Khi kết nối PLC, cần kiểm tra đúng loại module analog và cấu hình kênh nhận tín hiệu trước khi vận hành.

Nguồn cấp 24VDC

Nguồn 24VDC thuận tiện cho việc tích hợp vào nhiều tủ điều khiển công nghiệp. Nguồn cấp và cách đấu nối cần tuân theo tài liệu của đúng phiên bản sản phẩm.

Ứng dụng của cảm biến vị trí dây kéo

CWP-S800A có thể được xem xét cho các bài toán đo vị trí như:

• Giám sát hành trình cơ cấu xi lanh.

• Theo dõi vị trí bàn trượt hoặc cụm máy chuyển động tuyến tính.

• Đo độ dịch chuyển của cơ cấu nâng hạ.

• Phản hồi vị trí về PLC và hiển thị trên HMI.

Khả năng sử dụng trong từng hệ thống phụ thuộc vào tốc độ chuyển động, môi trường lắp đặt, yêu cầu đo và thông số cơ khí của cảm biến.

Lưu ý khi lắp đặt và chọn mua

Để lựa chọn đúng cảm biến dây kéo CALT CWP-S800A 800mm, cần kiểm tra:

• Hành trình: Không để cơ cấu máy kéo dây vượt phạm vi đo.

• Hướng kéo: Bố trí dây phù hợp với hướng chuyển động, hạn chế cọ xát và kéo lệch.

• Tín hiệu: Xác nhận hệ thống nhận tín hiệu 4–20mA.

• Đấu nối: Đối chiếu sơ đồ của nhà sản xuất; không mặc định dây đen là 0V vì nhãn sản phẩm ghi OUT+.

• Môi trường: Xác nhận cấp bảo vệ, nhiệt độ làm việc và khả năng chịu điều kiện tại nơi lắp đặt.

Không thả đầu dây để dây tự thu hồi đột ngột khi tháo lắp.

Báo giá cảm biến CALT CWP-S800A

Khi yêu cầu báo giá, hãy cung cấp đầy đủ: CALT CWP-S800A, hành trình 800mm, nguồn 24VDC, đầu ra 4–20mA, kèm số lượng và ảnh thiết bị cần thay thế.

Đồng thời, cần xác nhận kích thước lắp đặt, sơ đồ đấu dây, thời gian giao hàng và điều kiện bảo hành để lựa chọn đúng sản phẩm cho hệ thống.
