Cầu Chì Trung Thế 12kV - 24kV: Giải Pháp Bảo Vệ Máy Biến Áp An Toàn

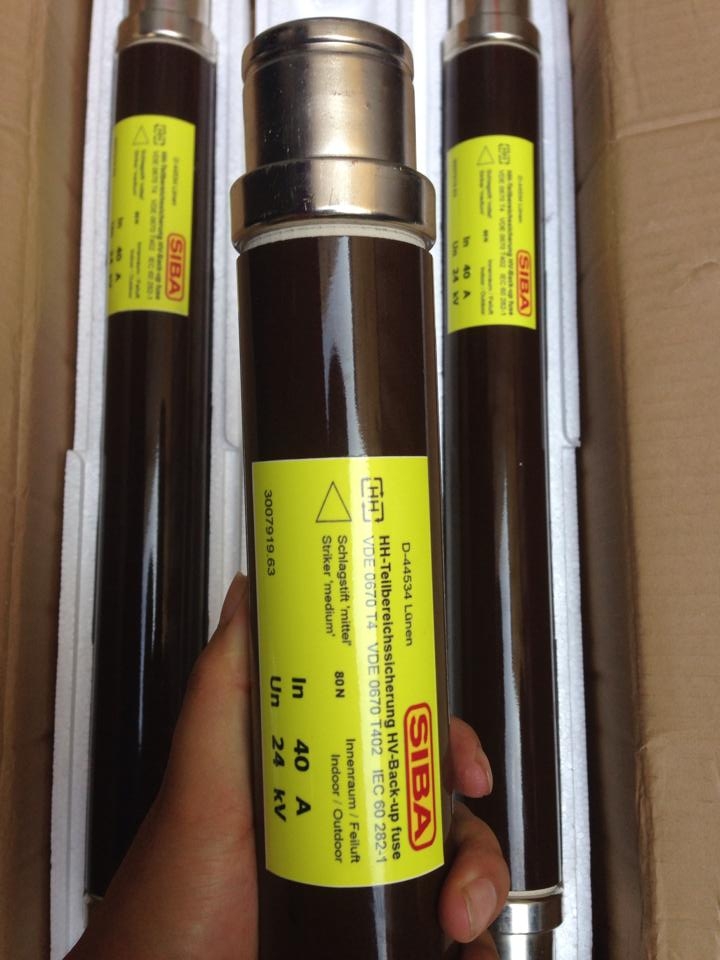

Trong hệ thống lưới điện trung thế, cầu chì trung thế 12kV, 24kV (chì ống, chì hạt nổ) đóng vai trò là thiết bị bảo vệ cốt lõi, đảm bảo sự an toàn cho máy biến áp, máy biến dòng và động cơ khi xảy ra sự cố quá tải hoặc ngắn mạch. Với khả năng cắt dòng cao và thiết kế hiện đại, các dòng chì ống này (như Siba, ABB, EFO...) là lựa chọn ưu tiên tại Việt Nam.

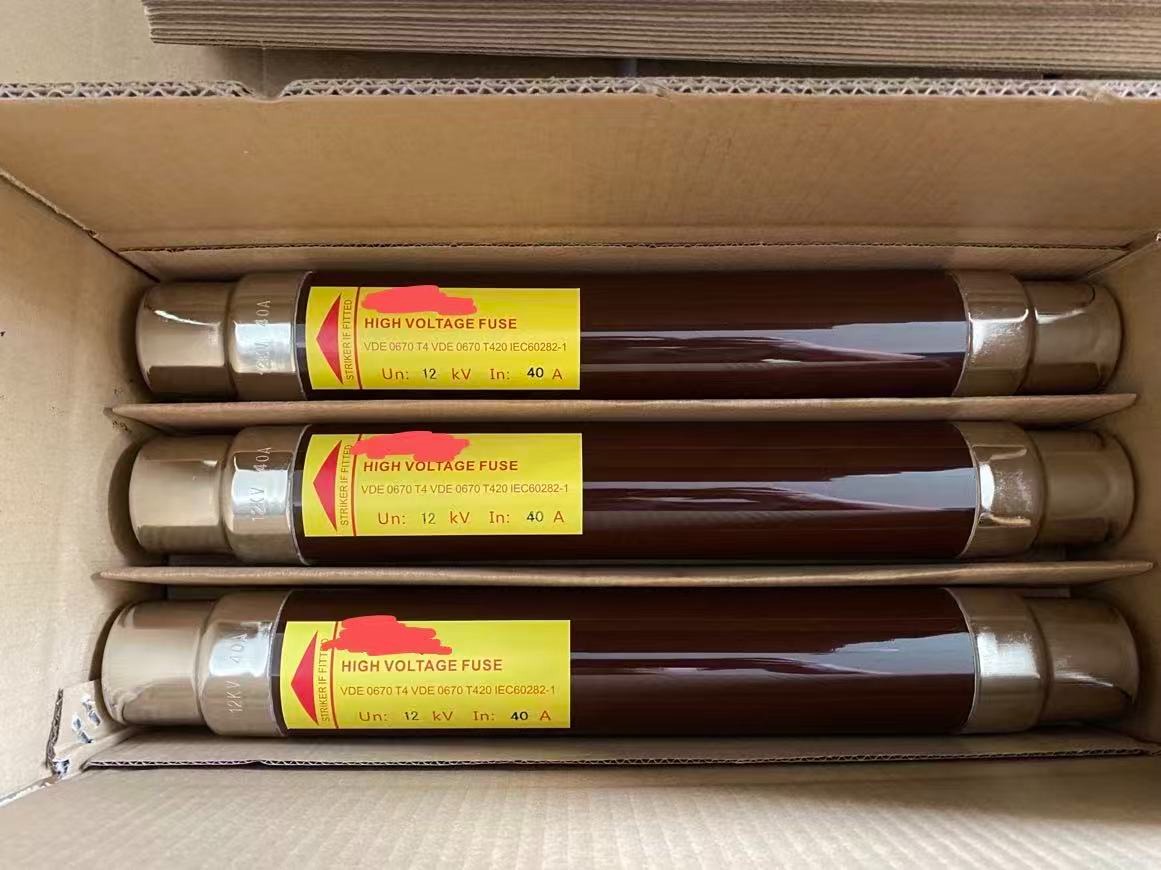

1. Cầu chì trung thế 12kV, 24kV là gì?
Cầu chì trung thế 12kV, 24kV là loại cầu chì ống (HRC Fuse) dùng cho dải điện áp trung bình (từ 1kV đến 36kV). Cầu chì được thiết kế với thân bằng gốm sứ/vật liệu cách điện, bên trong chứa cát thạch anh dập hồ quang, giúp ngắt mạch tự động khi dòng điện vượt quá giới hạn an toàn.
- Cầu chì 12kV (thường là 7.2kV-12kV): Phù hợp lưới điện trung thế 6kV - 10kV - 12kV.
- Cầu chì 24kV (thường là 10kV-24kV): Phù hợp phổ biến cho lưới điện 22kV, 24kV tại Việt Nam.

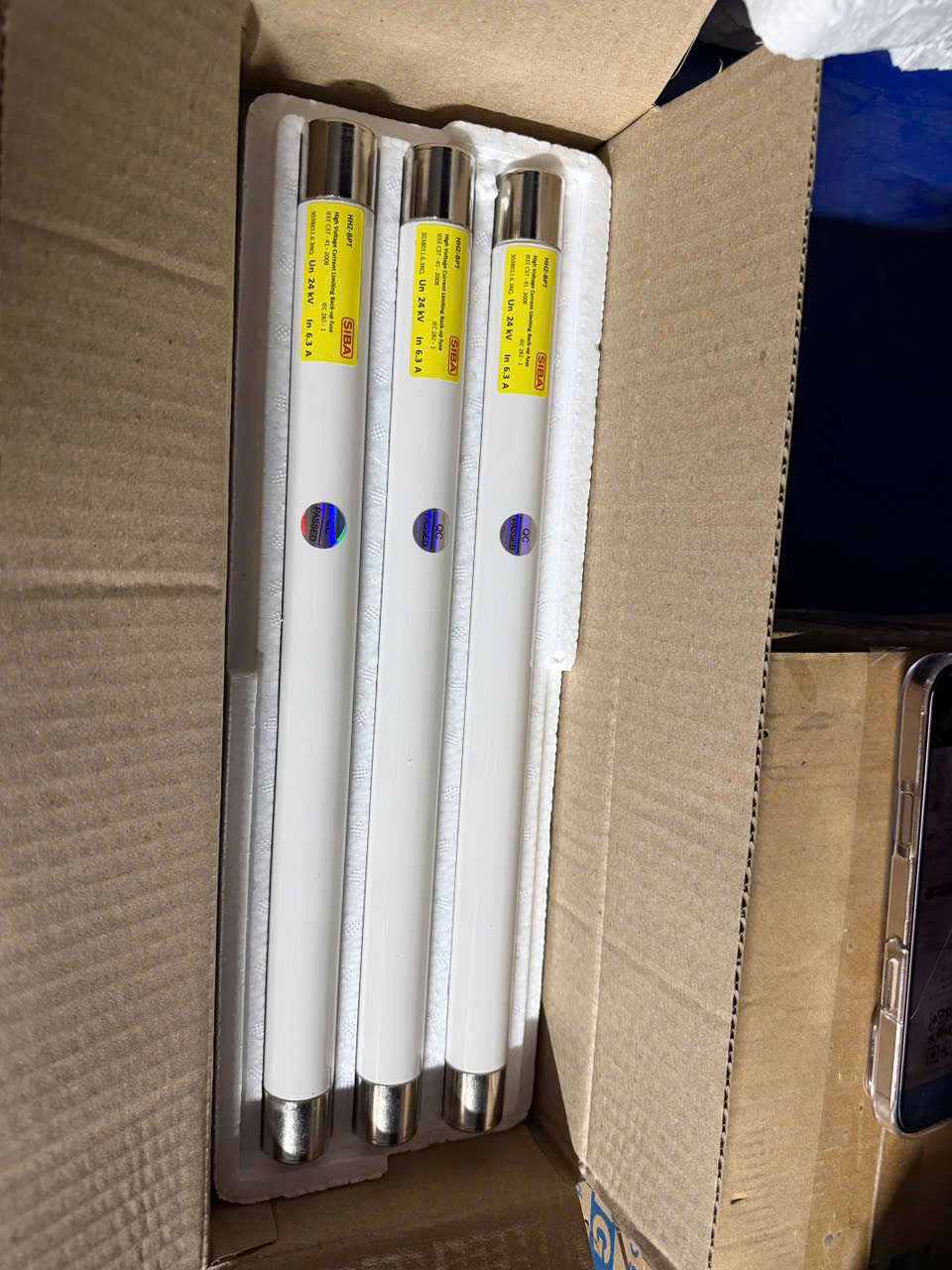

2. Thông số kỹ thuật chung
Các dòng cầu chì trung thế 12kV-24kV trên thị trường thường tuân theo tiêu chuẩn quốc tế DIN hoặc IEC.
| Thông số | Đặc điểm |
|---|---|
| Điện áp định mức | 12kV, 24kV, 36kV |
| Dòng điện định mức | Rất đa dạng: 1A, 6A, 10A, 16A, 25A, 31.5A, 50A, 80A, 100A, 125A, 160A, 200A |
| Chiều dài chì | 292mm, 442mm, 537mm (phổ biến) |
| Chất liệu | Vỏ sứ chịu nhiệt, đầu mạ đồng/bạc |
| Tính năng phụ | Có đầu nổ (Striker) để báo hiệu hoặc kết hợp dao phụ tải |
3. Cấu tạo và Nguyên lý hoạt động

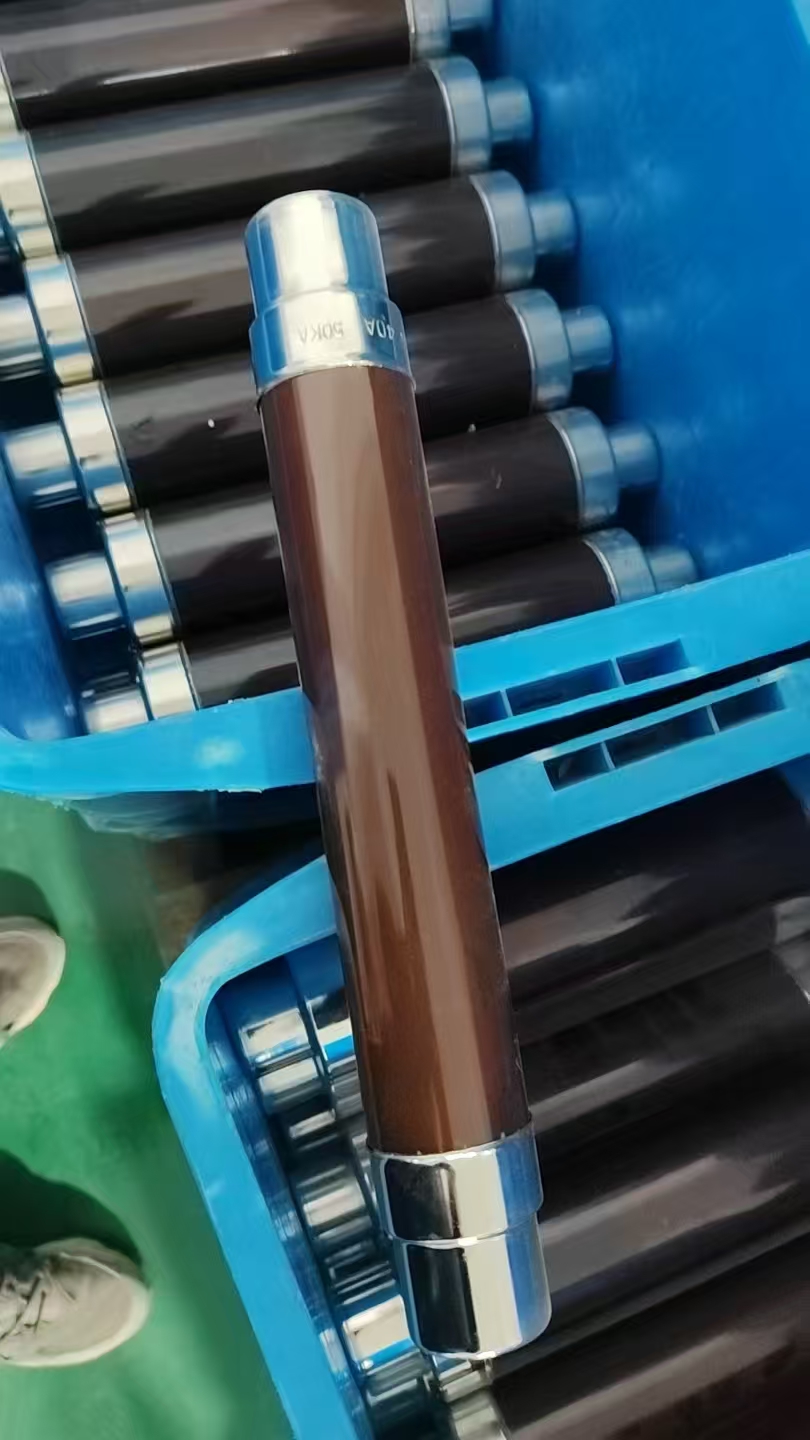

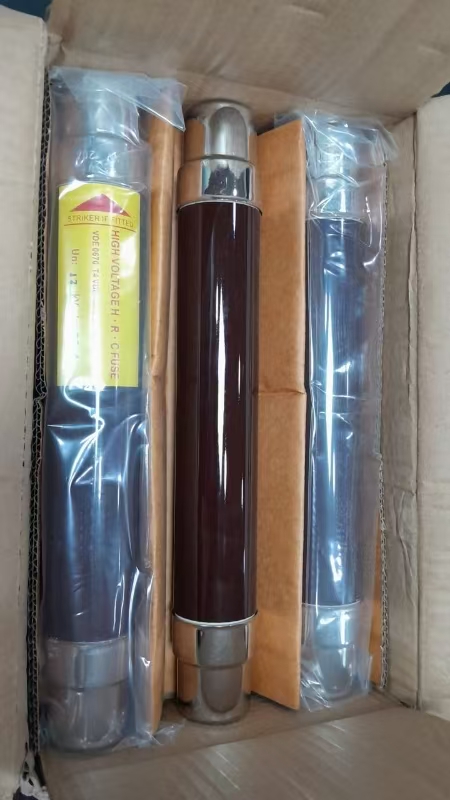

Cấu tạo
- Thân chì: Gốm sứ cách điện, chịu lực và chịu nhiệt cao.
- Dây chảy: Thường làm bằng bạc hoặc đồng, có thiết kế đặc biệt để nóng chảy nhanh.
- Vật liệu dập hồ quang: Cát thạch anh (Quartz Sand) bao quanh dây chảy.
- Hạt nổ (Striker): Thiết bị cơ khí giúp kích hoạt dao cách ly (LBS) ngắt 3 pha khi 1 pha chì bị đứt.
Nguyên lý hoạt động
Khi dòng điện trong mạch vượt ngưỡng (ngắn mạch/quá tải), dây chì bên trong ống nóng chảy và đứt ra. Hồ quang điện được dập tắt nhanh chóng bởi cát thạch anh. Nếu là cầu chì có đầu nổ, hạt nổ sẽ bung ra, kích hoạt tiếp điểm của dao phụ tải (LBS) ngắt toàn bộ nguồn điện.
4. Ứng dụng của Cầu chì trung thế 12kV, 24kV
Cầu chì trung thế 12kV, 24kV được ứng dụng rộng rãi:
- Bảo vệ máy biến áp: Chuyên dùng cho máy biến áp phân phối (nhỏ hơn 1000kVA).
- Tủ RMU (Ring Main Unit): Lắp đặt trong ngăn dao phụ tải có liên động cầu chì của các tủ RMU Schneider, ABB, Siemens.
- Dao phụ tải trong nhà/ngoài trời: Kết hợp với dao cách ly trung thế (DS) để bảo vệ đường dây rẽ nhánh.
