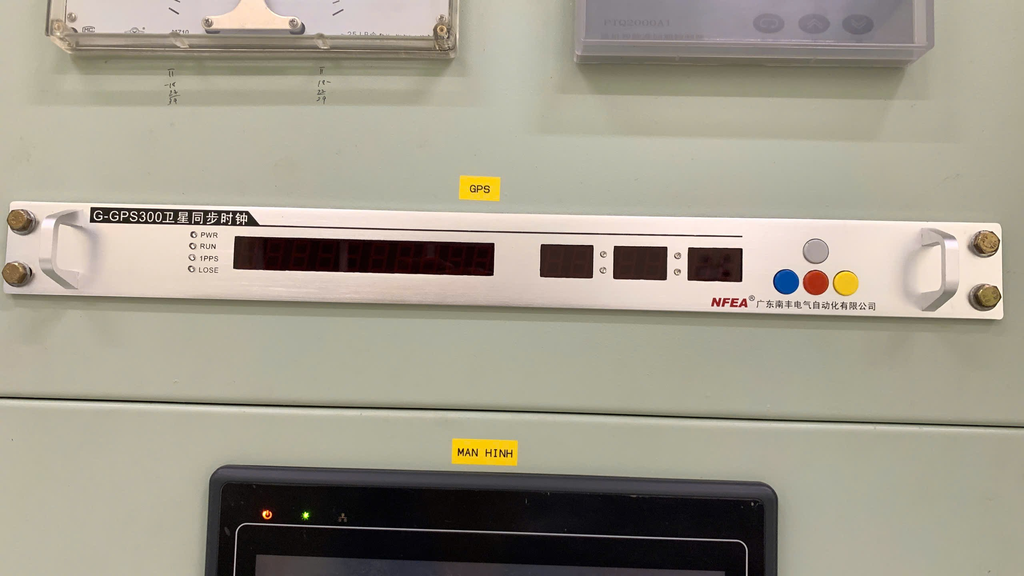

Thiết bị đồng bộ thời gian G-GPS300 hãng NFEA

Thiết bị đồng bộ thời gian G-GPS300 hãng NFEA là thiết bị chuyên dụng được sử dụng để tiếp nhận tín hiệu thời gian từ hệ thống định vị vệ tinh GPS, xử lý và phân phối thời gian chuẩn đến các thiết bị trong hệ thống điện, tự động hóa, viễn thông hoặc điều khiển công nghiệp.

Trong những hệ thống có nhiều relay bảo vệ, PLC, RTU, máy chủ, thiết bị đo lường và hệ thống SCADA, mỗi thiết bị có thể sử dụng một đồng hồ nội bộ riêng. Sau một thời gian vận hành, các đồng hồ này có khả năng xuất hiện sai lệch, khiến dữ liệu và nhật ký sự kiện không còn thống nhất.

NFEA G-GPS300 giúp xây dựng một nguồn thời gian tham chiếu chung, từ đó hỗ trợ các thiết bị ghi nhận sự kiện theo cùng một mốc thời gian. Đây là yếu tố quan trọng đối với việc giám sát vận hành, phân tích sự cố và truy xuất dữ liệu.

Tổng quan về NFEA G-GPS300

G-GPS300 là model thiết bị đồng bộ thời gian mang thương hiệu NFEA. Thiết bị được sử dụng trong những hệ thống cần nguồn thời gian ổn định và có khả năng đồng bộ nhiều thiết bị hoạt động độc lập.

Về nguyên lý chung, hệ thống sử dụng anten GPS để thu tín hiệu từ vệ tinh. Tín hiệu được truyền về G-GPS300 để xử lý, hiệu chỉnh đồng hồ nội bộ và tạo tín hiệu đồng bộ phù hợp cho các thiết bị nhận.

Tín hiệu GPS được tạo ra dựa trên các chuẩn tần số nguyên tử đặt trên vệ tinh, vì vậy GPS được sử dụng rộng rãi làm nguồn tham chiếu cho đồng bộ thời gian và hiệu chuẩn tần số.

Thông tin nhận dạng sản phẩm

Hạng mục	Thông tin
Tên thiết bị	Thiết bị đồng bộ thời gian
Hãng sản xuất	NFEA
Model	G-GPS300
Tên gọi tiếng Anh	GPS Time Synchronization Device
Nguồn thời gian tham chiếu	Tín hiệu vệ tinh GPS
Chức năng	Tiếp nhận, xử lý và phân phối thời gian chuẩn
Lĩnh vực sử dụng	Điện lực, SCADA, tự động hóa, viễn thông
Giao thức đầu ra	Xác nhận theo cấu hình thực tế
Điện áp nguồn	Xác nhận trên tem hoặc datasheet
Kiểu lắp đặt	Xác nhận theo phiên bản thiết bị

Các thông số như số lượng cổng, chuẩn tín hiệu, độ chính xác, nguồn cấp và phụ kiện anten cần được kiểm tra theo đúng cấu hình của sản phẩm. Không nên sử dụng thông số của một thiết bị GPS khác để thay thế cho datasheet của NFEA G-GPS300.

Thiết bị đồng bộ thời gian G-GPS300 hoạt động như thế nào?

Quá trình hoạt động của hệ thống đồng bộ thời gian GPS có thể được chia thành bốn giai đoạn chính.

Thu tín hiệu thời gian GPS

Anten GPS được lắp tại vị trí có khả năng quan sát bầu trời tốt để tiếp nhận tín hiệu từ vệ tinh. Dữ liệu thu được bao gồm thông tin cần thiết để thiết bị xác lập nguồn thời gian tham chiếu.

Vị trí anten có ảnh hưởng trực tiếp đến khả năng bắt tín hiệu. Mái kim loại, tường bê tông, công trình cao tầng, nguồn nhiễu điện từ hoặc cáp anten bị suy hao có thể làm tín hiệu không ổn định.

Xử lý và hiệu chỉnh đồng hồ

Sau khi thu tín hiệu, NFEA G-GPS300 xử lý dữ liệu GPS và hiệu chỉnh đồng hồ nội bộ theo nguồn thời gian vệ tinh.

Quá trình này giúp hạn chế hiện tượng trôi thời gian thường xuất hiện ở đồng hồ độc lập của máy tính, PLC, relay hoặc thiết bị ghi dữ liệu.

Tạo tín hiệu đồng bộ

Thời gian sau khi được xử lý sẽ được chuyển đổi thành tín hiệu hoặc dữ liệu phù hợp để truyền đến thiết bị nhận.

Trong hệ thống điện, các phương thức phân phối thời gian phổ biến có thể bao gồm IRIG-B, NTP, SNTP hoặc các giao thức đồng bộ thời gian khác. IEEE 2030.101 cũng đề cập GPS, IRIG-B, NTP, SNTP và các chuẩn liên quan trong thiết kế hệ thống đồng bộ thời gian cho trạm điện.

Tuy nhiên, không nên kết luận NFEA G-GPS300 hỗ trợ toàn bộ các giao thức trên nếu chưa kiểm tra mặt sau thiết bị hoặc tài liệu kỹ thuật của đúng phiên bản.

Phân phối thời gian đến các thiết bị

Tín hiệu thời gian từ G-GPS300 được truyền đến các thiết bị cần đồng bộ. Khi các thiết bị cùng sử dụng một nguồn tham chiếu, thời điểm ghi nhận cảnh báo, tác động bảo vệ và thay đổi trạng thái sẽ có tính nhất quán cao hơn.

Đặc điểm nổi bật của thiết bị NFEA G-GPS300

Sử dụng GPS làm nguồn thời gian tham chiếu

G-GPS300 khai thác tín hiệu vệ tinh GPS thay vì phụ thuộc hoàn toàn vào đồng hồ cài đặt thủ công trên từng thiết bị.

GPS được sử dụng trong nhiều hệ thống hạ tầng để đồng bộ thiết bị viễn thông, ghi dấu thời gian giao dịch và hỗ trợ các phương tiện giao thông.

Đồng nhất dữ liệu trong toàn hệ thống

Trong một trạm điện hoặc nhà máy, nhiều thiết bị có thể ghi lại cùng một sự cố. Nếu thời gian giữa các thiết bị bị lệch, người vận hành khó xác định đúng trình tự sự kiện.

NFEA G-GPS300 giúp các thiết bị sử dụng chung một mốc thời gian, hỗ trợ sắp xếp dữ liệu theo đúng thứ tự xảy ra.

Hỗ trợ phân tích và xử lý sự cố

Khi xảy ra lỗi, hệ thống có thể đồng thời ghi nhận:

Thời điểm relay bảo vệ tác động;
Thời điểm máy cắt thay đổi trạng thái;
Thời điểm xuất hiện cảnh báo;
Thời điểm PLC thực hiện lệnh;
Dữ liệu đo trước và sau sự cố;
Nhật ký truyền thông và SCADA.

Khi dấu thời gian được đồng bộ, kỹ thuật viên có thể đối chiếu các bản ghi chính xác hơn và rút ngắn quá trình tìm nguyên nhân.

Giảm thao tác chỉnh giờ thủ công

Việc hiệu chỉnh riêng từng PLC, máy chủ, relay và thiết bị đo vừa tốn thời gian vừa khó bảo đảm độ thống nhất.

Thiết bị đồng bộ thời gian G-GPS300 hãng NFEA tạo nguồn thời gian tập trung, giúp giảm nhu cầu chỉnh đồng hồ riêng lẻ trong quá trình vận hành.

Phù hợp với hệ thống công nghiệp

Thiết bị đồng bộ thời gian chuyên dụng phù hợp với hệ thống yêu cầu vận hành liên tục, ghi dữ liệu chính xác và quản lý nhiều thiết bị tại cùng một địa điểm.

So với việc chỉ lấy thời gian từ một máy tính thông thường, nguồn thời gian GPS chuyên dụng giúp giảm sự phụ thuộc vào hệ điều hành, kết nối Internet hoặc thao tác của người vận hành.

Ứng dụng của thiết bị đồng bộ thời gian G-GPS300 hãng NFEA

Trạm biến áp

Trong trạm biến áp, NFEA G-GPS300 có thể được sử dụng làm nguồn thời gian tham chiếu cho:

Relay bảo vệ;
Thiết bị điện tử thông minh IED;
RTU;
Bộ ghi sự cố;
Đồng hồ đo điện;
Hệ thống điều khiển trạm;
Hệ thống SCADA;
Máy chủ lưu trữ dữ liệu.

Các tiêu chuẩn và hướng dẫn của IEEE dành cho trạm điện cũng xem đồng bộ thời gian là một phần quan trọng của hệ thống bảo vệ, điều khiển và đo lường.

Nhà máy điện

Tại nhà máy thủy điện, nhiệt điện, điện gió hoặc điện mặt trời, dữ liệu được thu thập từ nhiều tủ điều khiển và khu vực khác nhau.

Thiết bị G-GPS300 giúp tạo mốc thời gian chung để đối chiếu trạng thái tổ máy, máy cắt, hệ thống kích từ, bảo vệ và các thiết bị phụ trợ.

Hệ thống SCADA

SCADA thường tiếp nhận dữ liệu từ nhiều PLC, RTU và thiết bị đo. Khi đồng hồ giữa các thiết bị không đồng nhất, thứ tự cảnh báo hiển thị trên SCADA có thể không phản ánh đúng diễn biến thực tế.

NFEA G-GPS300 hỗ trợ xây dựng nguồn thời gian thống nhất cho quá trình thu thập, lưu trữ và hiển thị dữ liệu.

Nhà máy sản xuất

Trong dây chuyền công nghiệp, thiết bị có thể được ứng dụng để đồng bộ:

PLC;
DCS;
HMI;
Máy chủ lịch sử;
Thiết bị đo lường;
Hệ thống cảnh báo;
Bộ điều khiển máy;
Camera giám sát sản xuất.

Nhờ đó, dữ liệu lỗi, thời điểm dừng máy và các thay đổi trong quy trình được ghi nhận đồng nhất hơn.

Hệ thống viễn thông

Các hệ thống viễn thông cần duy trì thời gian thống nhất giữa nhiều thiết bị và nút mạng. GPS và GNSS được sử dụng làm nguồn thời gian trong trạm phát sóng, hệ thống truyền dẫn và các ứng dụng hạ tầng quan trọng.

Trung tâm dữ liệu

Đối với máy chủ, hệ thống mạng và phần mềm quản lý, đồng bộ thời gian giúp:

Thống nhất nhật ký truy cập;
Đối chiếu dữ liệu giữa các máy chủ;
Phân tích lỗi hệ thống;
Truy vết sự kiện an ninh;
Kiểm tra trình tự xử lý giao dịch.

Lợi ích khi sử dụng NFEA G-GPS300

Việc sử dụng thiết bị đồng bộ thời gian G-GPS300 hãng NFEA mang lại các lợi ích chính:

Giảm sai lệch thời gian giữa các thiết bị;
Cải thiện tính nhất quán của dữ liệu;
Hỗ trợ phân tích đúng trình tự sự cố;
Giảm thao tác hiệu chỉnh đồng hồ thủ công;
Tăng độ tin cậy của nhật ký sự kiện;
Hỗ trợ truy xuất và kiểm tra dữ liệu;
Tạo nguồn thời gian tập trung cho toàn hệ thống;
Thuận tiện khi tích hợp thêm thiết bị mới.

Giá trị của thiết bị không chỉ nằm ở việc hiển thị đúng giờ mà còn ở khả năng bảo đảm các thiết bị ghi nhận cùng một sự kiện theo một mốc thời gian thống nhất.

Những thông số cần kiểm tra khi mua NFEA G-GPS300

Do thiết bị công nghiệp có thể được sản xuất theo nhiều tùy chọn cấu hình, khách hàng nên kiểm tra kỹ các thông tin sau trước khi đặt hàng.

Điện áp nguồn

Cần xác nhận chính xác:

Nguồn AC hay DC;
Dải điện áp đầu vào;
Số lượng bộ nguồn;
Yêu cầu tiếp địa;
Loại đầu nối nguồn.

Đấu sai nguồn có thể khiến thiết bị không hoạt động hoặc gây hư hỏng linh kiện.

Loại tín hiệu đầu ra

Cần đối chiếu đầu ra của G-GPS300 với đầu vào đồng bộ trên relay, PLC, RTU hoặc máy chủ.

Các nội dung phải kiểm tra gồm:

Tên giao thức;
Chuẩn điện;
Kiểu đầu nối;
Số lượng kênh;
Khoảng cách truyền;
Yêu cầu cách ly;
Loại cáp kết nối.

Độ chính xác yêu cầu

Không phải hệ thống nào cũng cần cùng một mức độ chính xác. Yêu cầu đối với nhật ký sự kiện SCADA có thể khác với yêu cầu của hệ thống đo góc pha đồng bộ hoặc điều khiển thời gian thực.

Đối với ứng dụng điện lực chuyên sâu, cần xác định yêu cầu thời gian của từng IED trước khi chọn thiết bị và giao thức phân phối.

Anten GPS và cáp anten

Cần kiểm tra:

Anten chủ động hay thụ động;
Loại đầu nối;
Tần số làm việc;
Chiều dài cáp;
Mức suy hao;
Vị trí lắp anten;
Khả năng chống sét;
Khả năng tương thích với bộ thu.

Không nên mặc định anten đang sử dụng sẽ tương thích với mọi thiết bị đồng bộ GPS.

Kiểu lắp đặt

Cần xác định thiết bị được lắp:

Trên tủ rack;
Trên thanh DIN;
Trên bảng điều khiển;
Trong tủ điện;
Trong phòng máy chủ.

Kích thước và khoảng không lắp đặt nên được kiểm tra trước khi thay thế thiết bị cũ.

Lưu ý khi lắp đặt G-GPS300

Lựa chọn vị trí đặt anten

Anten cần được đặt tại vị trí thông thoáng và ít bị che khuất. Nếu bắt buộc phải kéo cáp dài, cần tính đến suy hao tín hiệu và lựa chọn loại cáp phù hợp.

Bảo vệ đường cáp anten

Đường anten ngoài trời có nguy cơ chịu ảnh hưởng của sét lan truyền và nhiễu điện từ. Tùy theo thiết kế công trình, cần bố trí chống sét, tiếp địa và bảo vệ cáp phù hợp.

Kiểm tra múi giờ

Nguồn GPS liên quan đến thời gian chuẩn quốc tế, trong khi thiết bị hiển thị có thể cần thiết lập giờ địa phương.

Tại Việt Nam, hệ thống thường được cài đặt theo múi giờ UTC+7. Cần kiểm tra riêng tham số múi giờ trên G-GPS300 và các thiết bị nhận để tránh cộng giờ hai lần.
