Điốt Chỉnh Lưu SKN 240/16: Thông Số Kỹ Thuật & Ứng Dụng Chi Tiết
Trong lĩnh vực điện tử công suất, việc lựa chọn linh kiện chất lượng cao là yếu tố quyết định sự ổn định của toàn bộ hệ thống. Diot chỉnh lưu SKN 240/16 đến từ thương hiệu Semikron Danfoss là một trong những giải pháp hàng đầu cho các ứng dụng đòi hỏi khả năng chịu tải dòng điện và điện áp lớn. Bài viết này sẽ cung cấp cho bạn cái nhìn toàn diện về cấu tạo, thông số và ứng dụng của dòng linh kiện này.
1. Diot Chỉnh Lưu SKN 240/16 Là Gì?

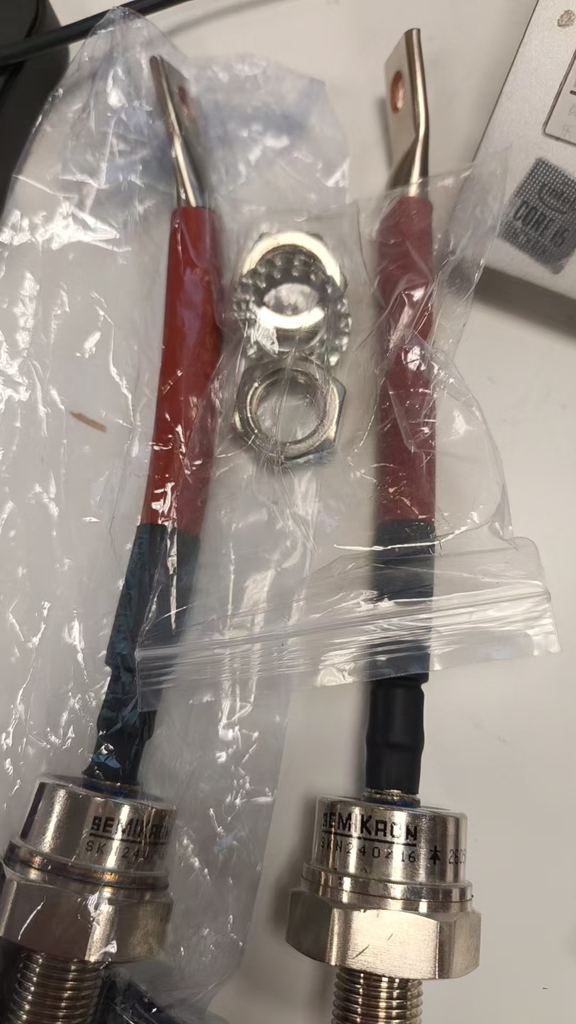

Diot SKN 240/16 là loại diode chỉnh lưu dạng đinh ốc (stud diode), cho phép dòng điện chỉ đi qua theo một hướng duy nhất. Chữ "SKN" biểu thị cấu trúc bán dẫn với anode (cực dương) nối với thân đinh tán. Với khả năng làm việc ở điện áp ngược cực đại lên tới \(1600V\) và dòng điện trung bình \(240A\), thiết bị này chuyên dùng để biến đổi dòng điện xoay chiều (AC) thành dòng điện một chiều (DC) trong công nghiệp.
2. Thông Số Kỹ Thuật Nổi Bật
Để thiết kế hoặc thay thế linh kiện, việc nắm rõ các thông số của SKN 240/16 là bắt buộc:
- Loại linh kiện: Diode chỉnh lưu bắt vít (Stud Rectifier Diode).
- Điện áp ngược lặp lại cực đại (\(V_{RRM}\)): \(1600V\).
- Dòng điện chỉnh lưu trung bình (\(I_{FAV}\)): \(240A\) (tại nhiệt độ đế \(T_c = 125^\circ C\)).
- Cấu trúc bán dẫn: Anode nối đinh tán.
- Kiểu ren và kích thước: ISO \(M16 \times 1,5\) (hoặc tùy chọn kiểu ren \(3/4-16 UNF\)).
- Vỏ bảo vệ: Vỏ kim loại kín (Hermetic metal case) với cách điện bằng thủy tinh, tăng độ bền trong môi trường khắc nghiệt.
3. Các Ứng Dụng Thực Tế
Nhờ đặc tính kỹ thuật vượt trội, diot SKN 240/16 được tin dùng trong rất nhiều lĩnh vực:
- Mạch chỉnh lưu công suất: Dùng trong các bộ chỉnh lưu không điều khiển hoặc bán điều khiển.
- Biến tần và truyền động công nghiệp: Đóng vai trò là diode xả (free-wheeling diodes) trong các mạch bảo vệ.
- Nguồn cung cấp DC: Cấp nguồn cho động cơ điện một chiều, hệ thống mạ điện, đúc điện và trạm sạc.
- Hệ thống năng lượng tái tạo: Ứng dụng trong các bộ chuyển đổi của tuabin gió và quang năng.
4. Lưu Ý Khi Lắp Đặt Và Vận Hành
Để diode SKN 240/16 hoạt động ổn định và đạt tuổi thọ tối đa, cần lưu ý các điểm sau:
- Tản nhiệt: Đây là yếu tố sống còn đối với diode công suất lớn. Bắt buộc phải sử dụng tản nhiệt (heatsinks) phù hợp và sử dụng keo tản nhiệt chuyên dụng để tối ưu hóa việc truyền dẫn nhiệt.
- Lực siết: Khi lắp đặt vào đế tản nhiệt, cần tuân thủ lực siết ren tiêu chuẩn để tránh làm hỏng cấu trúc bên trong của diode.
- Mạch bảo vệ (Snubber Network): Nên thiết kế mạch dập (ví dụ: mạch \(RC\) với tụ \(0.5 \mu F\), điện trở \(30 \Omega\)) để bảo vệ linh kiện khỏi các xung áp đột ngột.
