Máy biến dòng điện KALPA Ấn Độ – Current Transformer KALPA

Máy biến dòng điện KALPA Ấn Độ (KALPA Current Transformer – CT) là thiết bị đo lường điện được sử dụng để chuyển đổi dòng điện lớn trong hệ thống điện thành giá trị dòng điện nhỏ hơn, tỷ lệ với dòng sơ cấp, nhằm phục vụ đo lường, giám sát và bảo vệ hệ thống điện.

KALPA Electrikal Pvt. Ltd. là nhà sản xuất thiết bị điện có trụ sở tại Bengaluru, Ấn Độ, được thành lập từ năm 1978. Hãng sản xuất nhiều dòng máy biến dòng điện hạ thế, trung thế và ngoài trời, đáp ứng các ứng dụng trong tủ điện, hệ thống phân phối điện, nhà máy và các công trình điện công nghiệp.

Máy biến dòng điện KALPA là gì?

Máy biến dòng điện hay Current Transformer – CT là một loại máy biến điện đo lường có nhiệm vụ biến đổi dòng điện lớn ở phía sơ cấp thành dòng điện nhỏ hơn và tỷ lệ với dòng điện ban đầu.

Nhờ CT, các thiết bị như ampe kế, đồng hồ đo điện, bộ phân tích điện năng và relay bảo vệ có thể giám sát dòng điện của hệ thống mà không cần kết nối trực tiếp với dòng điện lớn.

Ví dụ, một máy biến dòng có tỷ số 1000/5A sẽ chuyển đổi dòng điện 1000A ở phía sơ cấp thành dòng điện danh định 5A ở phía thứ cấp để đưa về thiết bị đo hoặc relay bảo vệ.

CT vì vậy đóng vai trò quan trọng trong các hệ thống đo lường, giám sát và bảo vệ điện.

Giới thiệu hãng KALPA Electrikal Ấn Độ

KALPA Electrikal Pvt. Ltd. được thành lập năm 1978 tại Bengaluru, Ấn Độ. Theo thông tin chính thức của nhà sản xuất, KALPA là doanh nghiệp đạt chứng nhận ISO 9001:2015, chuyên thiết kế, sản xuất và thử nghiệm các loại Instrument Transformer, Control Transformer, Power Transformer, Distribution Transformer và Line Choke/Reactor.

Danh mục Current Transformer của hãng bao gồm các giải pháp cho:

• Hệ thống điện hạ thế – LV
• Hệ thống điện trung thế – MV
• Thiết bị lắp đặt trong nhà
• Thiết bị lắp đặt ngoài trời
• Hệ thống đo lường
• Hệ thống bảo vệ
• Các ứng dụng điện chuyên dụng

KALPA cũng công bố hệ thống sản xuất và thử nghiệm riêng, trong đó sản phẩm được kiểm tra chất lượng trước khi xuất xưởng.

Các loại máy biến dòng điện KALPA

KALPA hiện cung cấp nhiều dòng Current Transformer khác nhau cho từng điều kiện lắp đặt và yêu cầu kỹ thuật.

1. LV Current Transformer KALPA

LV Current Transformer là dòng máy biến dòng sử dụng trong các hệ thống điện hạ thế.

KALPA chia dòng LV CT thành nhiều loại, bao gồm:

• Tape Wound CT
• Moulded Case CT
• Cast Resin CT

Các dòng sản phẩm này thường được lựa chọn cho tủ điện phân phối, tủ điều khiển, tủ đo lường, MCC và nhiều hệ thống điện công nghiệp khác.

2. Tape Wound Current Transformer

Tape Wound CT KALPA sử dụng kết cấu lõi và cuộn dây được bảo vệ bằng lớp vật liệu cách điện quấn bên ngoài.

Thiết kế này phù hợp với nhiều hệ thống đo lường dòng điện và các ứng dụng cần CT có kết cấu tương đối đơn giản, linh hoạt theo kích thước thanh cái hoặc dây dẫn.

3. Moulded Case Current Transformer

Moulded Case CT KALPA được đặt trong lớp vỏ cách điện đúc sẵn, giúp bảo vệ lõi từ và cuộn dây bên trong.

Loại CT này thường được sử dụng trong:

• Tủ điện tổng
• Tủ phân phối
• Tủ MCC
• Hệ thống đo dòng
• Hệ thống đo điện năng
• Mạch bảo vệ điện

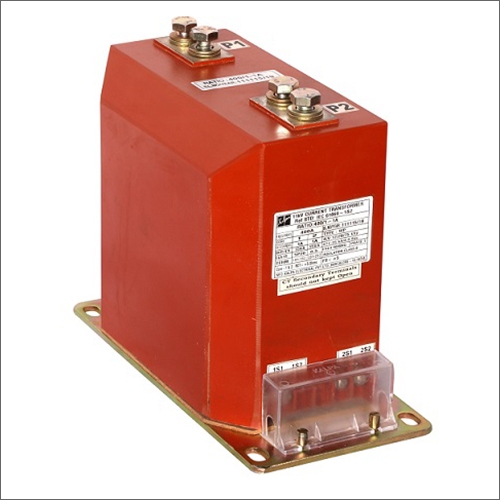

4. Cast Resin Current Transformer

Cast Resin CT KALPA sử dụng vật liệu nhựa đúc cách điện bao quanh các thành phần điện.

Thiết kế Cast Resin được sử dụng rộng rãi trong các hệ thống điện công nghiệp do kết cấu chắc chắn và khả năng cách điện phù hợp với nhiều môi trường làm việc.

KALPA liệt kê Cast Resin CT là một trong ba nhóm sản phẩm chính của dòng máy biến dòng hạ thế.

Máy biến dòng trung thế MV Current Transformer KALPA

Ngoài dòng hạ thế, KALPA còn sản xuất MV Current Transformer – máy biến dòng trung thế.

MV CT được sử dụng trong các hệ thống phân phối và trạm điện trung thế để phục vụ:

• Đo dòng điện
• Đo điện năng
• Giám sát hệ thống
• Relay bảo vệ
• Phát hiện sự cố
• Điều khiển và tự động hóa hệ thống điện

Khi lựa chọn MV Current Transformer cần đặc biệt chú ý đến cấp điện áp, tỷ số biến dòng, cấp chính xác, burden và yêu cầu bảo vệ của hệ thống.

Máy biến dòng ngoài trời Outdoor CT KALPA

Đối với các trạm điện và hệ thống lắp đặt ngoài trời, KALPA cung cấp nhiều dòng Outdoor Current Transformer. Danh mục chính thức của hãng bao gồm:

Oil Filled CT: máy biến dòng cách điện bằng dầu.

Oil Filled Combined CTVT: thiết bị kết hợp Current Transformer và Voltage Transformer trong một hệ thống.

Cycloaliphatic CT: máy biến dòng sử dụng vật liệu cách điện phù hợp cho các ứng dụng ngoài trời.

Các sản phẩm này được thiết kế cho những vị trí mà thiết bị cần hoạt động trực tiếp trong môi trường ngoài trời và hệ thống phân phối điện.

Các dòng Current Transformer đặc biệt của KALPA

Ngoài CT thông thường, KALPA còn cung cấp nhiều loại máy biến dòng cho các ứng dụng chuyên biệt. Theo danh mục của nhà sản xuất, các sản phẩm bao gồm:

• CBCT – Core Balance Current Transformer
• Summation CT
• Interposing CT
• Split Core CT
• Laboratory Standard CT
• Bus Duct CT
• High Frequency CT

CBCT KALPA

Core Balance Current Transformer thường được sử dụng trong hệ thống phát hiện dòng rò và bảo vệ chạm đất.

CT đo tổng dòng điện chạy qua các dây dẫn. Khi xuất hiện sự mất cân bằng do dòng rò xuống đất, thiết bị bảo vệ có thể nhận tín hiệu từ CBCT để thực hiện chức năng bảo vệ.

Split Core CT KALPA

Split Core Current Transformer có kết cấu lõi có thể mở ra, giúp lắp CT vào dây dẫn hoặc thanh cái mà không cần tháo rời hoàn toàn hệ thống.

Dòng sản phẩm này đặc biệt thuận tiện trong các dự án:

• Cải tạo hệ thống điện
• Nâng cấp tủ điện
• Bổ sung đồng hồ đo
• Lắp hệ thống giám sát năng lượng
• Retrofit nhà máy

Summation CT KALPA

Summation Current Transformer được sử dụng khi cần tổng hợp tín hiệu dòng điện từ nhiều CT thành một tín hiệu chung phục vụ đo lường hoặc bảo vệ.

Interposing CT KALPA

Interposing Current Transformer được sử dụng để điều chỉnh tỷ số hoặc tương thích tín hiệu giữa CT chính và thiết bị đo hoặc relay bảo vệ.

Bus Duct CT KALPA

KALPA cũng sản xuất Bus Duct Current Transformer, phục vụ các hệ thống dẫn điện bằng bus duct hoặc thanh cái có dòng điện lớn. Bus Duct CT được liệt kê thành một nhóm sản phẩm riêng trong danh mục của hãng.

Ứng dụng của máy biến dòng điện KALPA

Current Transformer KALPA có thể được sử dụng trong nhiều hệ thống điện công nghiệp như:

• Tủ điện MSB
• Tủ MDB
• Tủ MCC
• Tủ phân phối điện
• Trạm biến áp
• Switchgear trung thế
• Hệ thống relay bảo vệ
• Hệ thống đo đếm điện năng
• Nhà máy sản xuất
• Hệ thống điện tòa nhà
• Nhà máy điện
• Hệ thống năng lượng
• Hệ thống bus duct
• Hệ thống giám sát năng lượng

Mục đích chính của CT là cung cấp tín hiệu dòng điện phù hợp cho thiết bị đo lường và bảo vệ.

Thông số cần quan tâm khi chọn Current Transformer KALPA

Khi lựa chọn máy biến dòng KALPA, không nên chỉ dựa vào kích thước hoặc hình dáng bên ngoài. Cần kiểm tra đầy đủ các thông số trên nameplate.

Một số thông số quan trọng gồm:

Ví dụ các tỷ số biến dòng thường được biểu diễn dưới dạng:

100/5A – 200/5A – 400/5A – 600/5A – 800/5A – 1000/5A – 1500/5A – 2000/5A…

Tỷ số thực tế cần lựa chọn theo dòng điện của hệ thống và yêu cầu thiết kế.

CT đo lường và CT bảo vệ khác nhau như thế nào?

Khi đặt mua Current Transformer KALPA, cần xác định CT được sử dụng cho Metering hay Protection.

Metering CT được thiết kế nhằm cung cấp tín hiệu cho:

• Ampe kế
• Đồng hồ điện
• Power Meter
• Energy Meter
• Thiết bị giám sát năng lượng

Yêu cầu quan trọng là độ chính xác trong vùng dòng điện đo lường.

Protection CT được sử dụng với:

• Overcurrent Relay
• Earth Fault Relay
• Differential Protection
• Các hệ thống relay bảo vệ khác

CT bảo vệ cần duy trì đặc tính phù hợp khi xuất hiện dòng sự cố lớn.

Do đó không nên tự ý thay thế CT chỉ dựa vào tỷ số biến dòng giống nhau.

Ưu điểm của máy biến dòng điện KALPA

Một trong những lợi thế của KALPA là danh mục CT tương đối rộng, từ CT hạ thế đến trung thế, CT trong nhà, ngoài trời và nhiều dòng CT chuyên dụng.

Ngoài ra, nhà sản xuất cho biết họ có khả năng cung cấp sản phẩm tùy chỉnh theo yêu cầu khách hàng và sở hữu hệ thống sản xuất, kiểm tra và thử nghiệm tại nhà máy.

Điều này giúp KALPA có thể đáp ứng nhiều yêu cầu khác nhau về:

• Tỷ số biến dòng
• Kích thước
• Kết cấu
• Loại lắp đặt
• Ứng dụng đo lường
• Ứng dụng bảo vệ
• Điều kiện môi trường

Cách chọn đúng máy biến dòng KALPA thay thế

Trong trường hợp cần thay Current Transformer KALPA cũ đang sử dụng trong máy hoặc tủ điện, nên chụp rõ toàn bộ nameplate của sản phẩm.

Các thông tin nên cung cấp gồm:

• Model CT
• Tỷ số Primary/Secondary
• Accuracy Class
• Burden – VA
• Frequency
• Insulation Level
• Số lõi CT
• Metering hay Protection
• Kích thước lỗ xuyên CT
• Kích thước thanh cái
• Kiểu lắp đặt
• Indoor hoặc Outdoor
• Số lượng cần mua

Với CT trung thế hoặc CT bảo vệ, cần kiểm tra thêm các thông số kỹ thuật của hệ thống trước khi lựa chọn sản phẩm thay thế.

Mua máy biến dòng điện KALPA Ấn Độ

Khách hàng cần tìm máy biến dòng điện KALPA Ấn Độ, Current Transformer KALPA hoặc CT thay thế cho thiết bị đang sử dụng nên cung cấp model, hình ảnh nameplate và thông số kỹ thuật để xác định chính xác sản phẩm.

KALPA hiện có danh mục từ LV Current Transformer, MV Current Transformer, Outdoor CT đến CBCT, Split Core CT, Summation CT, Interposing CT và Bus Duct CT, phù hợp với nhiều hệ thống đo lường và bảo vệ điện công nghiệp.

Liên hệ để được tư vấn lựa chọn và báo giá máy biến dòng điện KALPA – Current Transformer KALPA Ấn Độ.
