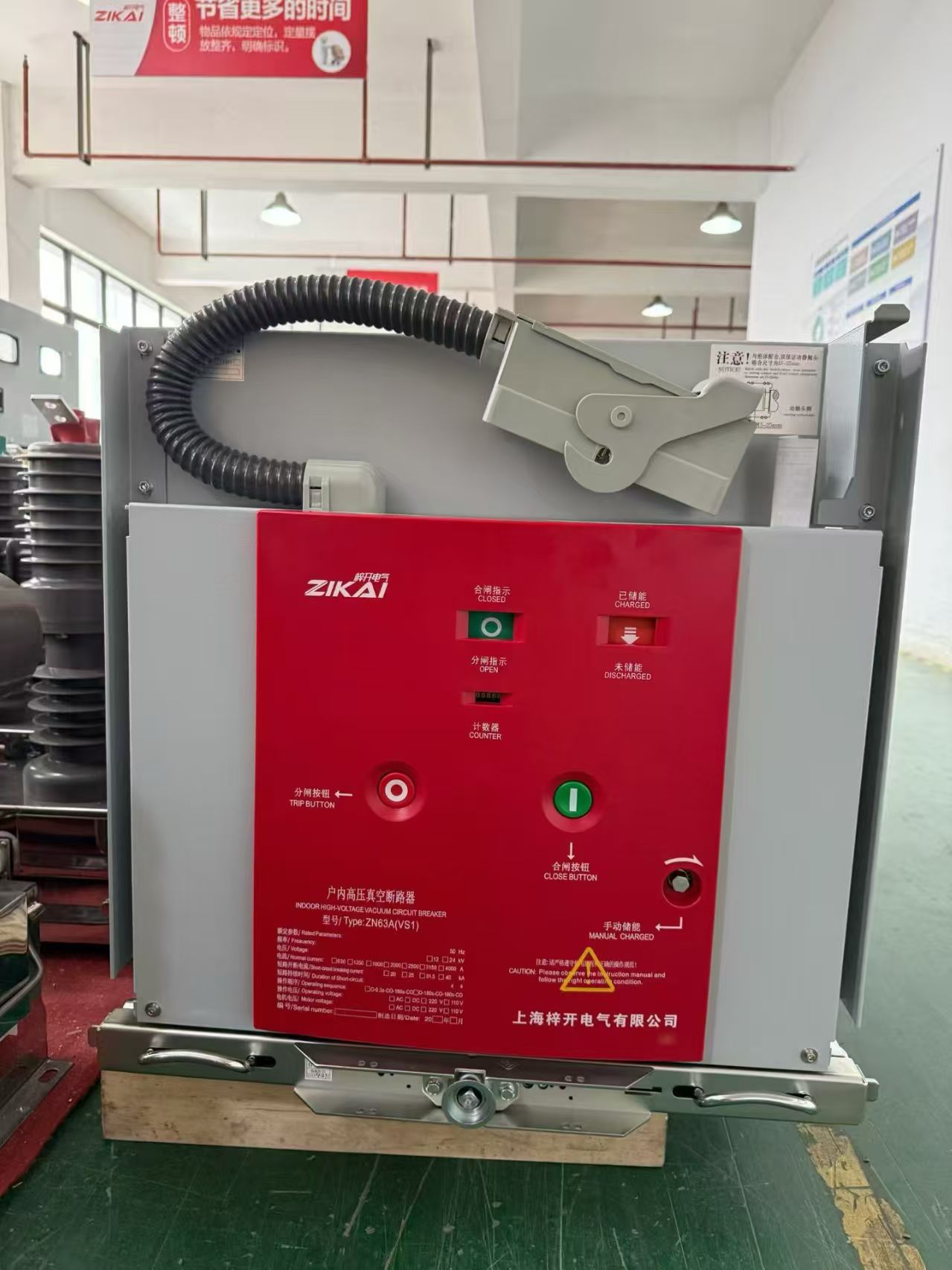

Máy cắt chân không VS1 ZN63A 12kV 1250A

Máy cắt chân không VS1 ZN63A 12kV 1250A là thiết bị đóng cắt trung thế được sử dụng để điều khiển và bảo vệ đường dây, máy biến áp, động cơ cùng các thiết bị điện trong hệ thống phân phối điện 12kV. Thiết bị sử dụng buồng dập hồ quang chân không, giúp ngắt dòng điện nhanh và hạn chế ảnh hưởng của hồ quang trong quá trình đóng cắt.

Dòng ZN63A, còn được gọi phổ biến là VS1-12, được sản xuất với nhiều mức dòng điện và khả năng cắt ngắn mạch khác nhau. Trong đó, phiên bản 12kV 1250A phù hợp với nhiều tủ điện trung thế tại nhà máy, trạm biến áp, khu công nghiệp và công trình hạ tầng điện. Các tài liệu sản phẩm của Tengen và CNC đều liệt kê 1250A là một trong những cấp dòng định mức của dòng ZN63A/VS1-12.

Máy cắt chân không VS1 ZN63A là gì?

VS1 ZN63A là máy cắt điện chân không lắp đặt trong nhà, thường dùng trong hệ thống điện xoay chiều ba pha có điện áp định mức 12kV. Thiết bị thực hiện hai chức năng chính:

• Đóng và cắt dòng điện trong điều kiện vận hành bình thường.
• Ngắt mạch khi hệ thống xuất hiện sự cố như ngắn mạch hoặc quá dòng.

Dòng máy cắt này có thể được sản xuất theo dạng cố định hoặc xe kéo – handcart, tùy thuộc kết cấu của tủ điện. Nhà sản xuất cũng cung cấp nhiều lựa chọn về khoảng cách pha, cơ cấu liên động, điện áp cuộn đóng cắt và dòng cắt ngắn mạch.

Tên gọi thường gặp gồm:

• VS1-12.
• ZN63A-12.
• ZN63A-12/1250.
• VS1 ZN63A 12kV 1250A.
• Máy cắt chân không trung thế 12kV.
• VCB 12kV 1250A.

Ý nghĩa thông số VS1 ZN63A 12kV 1250A

VS1 hoặc ZN63A

VS1 và ZN63A là tên dòng máy cắt chân không trung thế. Trên thị trường, nhiều nhà sản xuất sử dụng ký hiệu ZN63A hoặc VS1 cho các sản phẩm có nguyên lý và kết cấu tương tự.

Do đó, chỉ dựa vào tên “VS1” chưa đủ để xác định chính xác khả năng thay thế. Người mua cần kiểm tra thêm hãng sản xuất, mã đầy đủ, kích thước lắp đặt, sơ đồ mạch điều khiển và thông số trên nhãn máy.

Điện áp định mức 12kV

Thông số 12kV là điện áp định mức của máy cắt. Thiết bị được thiết kế để hoạt động trong hệ thống phân phối điện trung thế có cấp điện áp phù hợp.

Theo dữ liệu kỹ thuật của một số nhà sản xuất, dòng ZN63/VS1-12 thường có mức chịu điện áp tần số công nghiệp trong một phút là 42kV và mức chịu xung sét đỉnh là 75kV. Các giá trị này cần được xác nhận lại trên catalogue của đúng hãng và đúng phiên bản máy.

Dòng điện định mức 1250A

Thông số 1250A là dòng điện mà máy cắt có thể mang liên tục trong điều kiện vận hành định mức, với điều kiện lắp đặt, thông gió và nhiệt độ môi trường đáp ứng yêu cầu của nhà sản xuất.

1250A không phải là dòng cắt ngắn mạch. Đây là hai thông số khác nhau:

• Dòng điện định mức: 1250A.
• Dòng cắt ngắn mạch: thường được thể hiện bằng kA, chẳng hạn 25kA, 31,5kA hoặc 40kA.

Với cấp dòng 1250A, catalogue Tengen liệt kê các tùy chọn dòng cắt ngắn mạch 25kA, 31,5kA và 40kA tùy cấu hình máy cắt. Vì vậy, không nên tự mặc định máy 1250A có khả năng cắt 31,5kA khi chưa kiểm tra nhãn sản phẩm.

Thông số kỹ thuật tham khảo

Bảng dưới đây mô tả cấu hình thường gặp của máy cắt chân không VS1 ZN63A 12kV 1250A:

Các catalogue cho thấy dòng ZN63A/VS1-12 có nhiều cấp dòng cắt, điện áp điều khiển và kết cấu cơ khí. Bảng trên chỉ có giá trị tham khảo; thông số cuối cùng phải lấy theo nhãn máy, bản vẽ kỹ thuật và catalogue của đúng nhà sản xuất.

Nguyên lý hoạt động của máy cắt chân không VS1

Bên trong mỗi pha của máy cắt có một buồng dập hồ quang chân không. Khi máy cắt đang đóng, tiếp điểm động và tiếp điểm tĩnh tiếp xúc với nhau, cho phép dòng điện đi qua.

Khi nhận lệnh cắt, cơ cấu truyền động tách hai tiếp điểm. Hồ quang có thể xuất hiện trong thời gian ngắn tại thời điểm tiếp điểm tách ra. Do môi trường bên trong buồng cắt có độ chân không cao, hồ quang nhanh chóng bị dập tắt khi dòng điện xoay chiều đi qua điểm không.

Sau khi hồ quang tắt, khoảng cách giữa hai tiếp điểm phục hồi khả năng cách điện, giúp cô lập phần mạch có sự cố.

Cơ cấu thao tác của dòng ZN63A-12 thường là loại lò xo tích năng. Lò xo có thể được nạp bằng động cơ điện hoặc bằng tay, sau đó giải phóng năng lượng để thực hiện thao tác đóng máy cắt.

Cấu tạo chính của máy cắt VS1 ZN63A

Một bộ máy cắt chân không VS1 thường gồm các thành phần sau:

Buồng dập hồ quang chân không

Đây là bộ phận trực tiếp đóng cắt dòng điện. Mỗi pha thường sử dụng một buồng cắt riêng.

Hệ thống cách điện

Buồng chân không có thể được đặt trong ống cách điện hoặc kết cấu cực đúc kín bằng vật liệu cách điện. Kết cấu này hỗ trợ bảo vệ buồng cắt khỏi bụi bẩn và tác động của môi trường trong tủ điện.

Cơ cấu tích năng lò xo

Cơ cấu lò xo tạo ra năng lượng cần thiết để đóng và cắt máy. Hệ thống thường có:

• Động cơ tích năng.
• Lò xo đóng.
• Cuộn đóng.
• Cuộn cắt.
• Công tắc hành trình.
• Tiếp điểm phụ.
• Cơ cấu truyền động.

Hệ thống liên động

Máy cắt xe kéo thường có các liên động nhằm hạn chế thao tác sai trình tự, chẳng hạn không cho đưa máy cắt vào vị trí làm việc khi máy đang đóng.

Giắc mạch điều khiển

Giắc phụ kết nối nguồn điều khiển, tín hiệu trạng thái, cuộn đóng, cuộn cắt, động cơ tích năng và các tiếp điểm liên động với tủ điện.

Các phiên bản máy cắt VS1 ZN63A

Máy cắt dạng xe kéo

Máy cắt dạng xe kéo được lắp trên một khung có thể di chuyển giữa các vị trí:

• Vị trí làm việc.
• Vị trí thử nghiệm.
• Vị trí cách ly.
• Vị trí tháo ra khỏi tủ.

Kiểu xe kéo thường được sử dụng trong các tủ trung thế dạng withdrawable, giúp thuận tiện hơn khi kiểm tra, bảo trì hoặc thay thế máy cắt.

Catalogue Tengen cho thấy dòng ZN63A-12(VS1) có phiên bản handcart và có yêu cầu riêng về hành trình xe kéo, kích thước tiếp điểm động – tĩnh và cấu hình giắc điều khiển.

Máy cắt dạng cố định

Phiên bản cố định được bắt trực tiếp vào khung hoặc khoang máy cắt của tủ điện. Dạng này có kết cấu đơn giản hơn nhưng việc tháo lắp thường cần nhiều thao tác hơn so với dạng xe kéo.

Máy cắt cực cách điện dạng ống

Buồng chân không được đặt trong ống cách điện, giúp cách ly các pha và hạn chế ảnh hưởng của bụi bẩn.

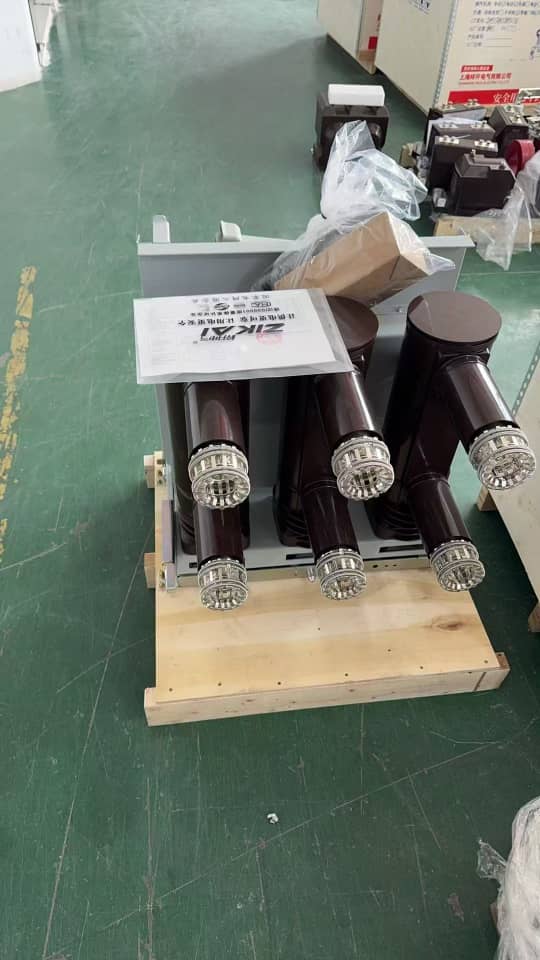

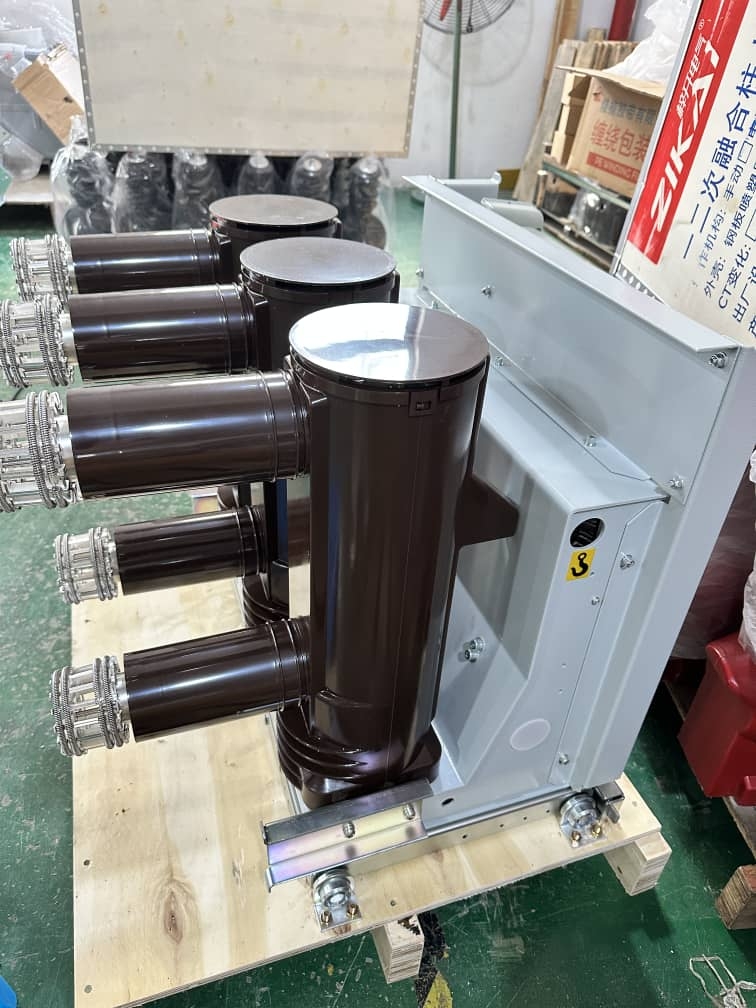

Máy cắt cực đúc kín

Buồng chân không và các thành phần dẫn điện được đúc trong vật liệu cách điện rắn. Cấu hình này thường được gọi là solid-sealed hoặc embedded pole.

Ứng dụng của máy cắt chân không 12kV 1250A

Máy cắt VS1 ZN63A 12kV 1250A thường được sử dụng trong:

Trạm biến áp phân phối

Máy cắt được lắp tại ngăn đầu vào, ngăn máy biến áp, ngăn liên lạc thanh cái hoặc ngăn xuất tuyến.

Nhà máy công nghiệp

Thiết bị bảo vệ nguồn cấp cho dây chuyền sản xuất, máy biến áp, động cơ trung thế và các phụ tải công suất lớn.

Nhà máy điện và hệ thống phụ trợ

Máy cắt được sử dụng trong hệ thống phân phối điện nội bộ, phục vụ đóng cắt và cô lập các nhánh tải.

Khu công nghiệp

VCB 12kV 1250A có thể được lắp tại trạm phân phối điện trung tâm hoặc các trạm nhánh cấp điện cho từng khu vực.

Tòa nhà và công trình hạ tầng

Thiết bị được sử dụng trong hệ thống điện trung thế của trung tâm thương mại, bệnh viện, sân bay, trung tâm dữ liệu và công trình có yêu cầu cấp điện liên tục.

Các nhà sản xuất mô tả ZN63/VS1-12 là thiết bị dùng để điều khiển và bảo vệ hệ thống phân phối điện 12kV, bao gồm các ứng dụng tại trạm điện và cơ sở công nghiệp.

Ưu điểm của máy cắt chân không VS1

Khả năng dập hồ quang tốt

Buồng chân không giúp hồ quang được dập nhanh trong quá trình cắt dòng điện xoay chiều.

Phù hợp với thao tác thường xuyên

ZN63/VS1-12 được thiết kế cho các ứng dụng cần đóng cắt và bảo vệ thiết bị điện, kể cả những vị trí có tần suất thao tác tương đối cao.

Cơ cấu vận hành linh hoạt

Cơ cấu lò xo cho phép tích năng bằng động cơ hoặc bằng tay, hỗ trợ thao tác điện và thao tác cơ khí khi cần thiết.

Có nhiều cấu hình lựa chọn

Người dùng có thể lựa chọn:

• Dạng cố định hoặc xe kéo.
• Dòng cắt 25kA, 31,5kA hoặc 40kA.
• Điện áp điều khiển 110V hoặc 220V.
• Cuộn đóng và cuộn cắt AC hoặc DC.
• Khoảng cách tâm pha khác nhau.
• Cực cách điện dạng ống hoặc đúc kín.

Thuận tiện khi tích hợp vào tủ trung thế

Máy cắt xe kéo VS1 thường được thiết kế để tích hợp với tủ điện trung thế có khoang máy cắt, cơ cấu màn chắn, tiếp điểm tĩnh và hệ thống liên động tương ứng.

Cách lựa chọn máy cắt VS1 ZN63A 12kV 1250A

Khi đặt mua hoặc thay thế máy cắt, cần kiểm tra đầy đủ các thông số sau.

Điện áp định mức

Máy cắt phải phù hợp với cấp điện áp của hệ thống. Đối với sản phẩm đang đề cập, điện áp định mức là 12kV.

Dòng điện định mức

Dòng định mức 1250A phải đáp ứng dòng tải tính toán và yêu cầu phát nóng của hệ thống.

Dòng cắt ngắn mạch

Đây là thông số đặc biệt quan trọng. Máy cắt phải có khả năng cắt lớn hơn hoặc bằng dòng ngắn mạch dự kiến tại điểm lắp đặt.

Các cấu hình 1250A có thể đi kèm dòng cắt 25kA, 31,5kA hoặc 40kA. Việc lựa chọn phải căn cứ vào kết quả tính toán ngắn mạch, không chỉ căn cứ vào dòng tải.

Kiểu lắp đặt

Cần xác định máy cắt là:

• Dạng cố định.
• Dạng xe kéo.
• Lắp ngang.
• Lắp bên hông.
• Dùng cho tủ rộng 650mm, 800mm hoặc kích thước khác.

Khoảng cách tâm pha

Hai máy cắt cùng là VS1 12kV 1250A vẫn có thể không lắp thay thế được nếu khoảng cách tâm pha, kích thước tiếp điểm hoặc cao độ lắp đặt khác nhau.

Điện áp mạch điều khiển

Cần kiểm tra riêng:

• Điện áp động cơ tích năng.
• Điện áp cuộn đóng.
• Điện áp cuộn cắt.
• Điện áp cuộn khóa.
• Nguồn AC hay DC.

Một số catalogue cung cấp tùy chọn AC/DC 110V và 220V cho cuộn đóng, cuộn cắt; động cơ tích năng cũng có các cấu hình nguồn khác nhau.

Sơ đồ giắc điều khiển

Không nên đấu giắc theo màu dây hoặc theo kinh nghiệm từ máy khác. Phải đối chiếu sơ đồ mạch phụ của đúng sản phẩm.

Hệ thống liên động

Cần kiểm tra vị trí, chiều dài và kiểu cơ cấu liên động với cửa tủ, tiếp địa, xe kéo và cơ cấu truyền động.

Máy cắt VS1 cùng thông số có thay thế cho nhau được không?

Không phải mọi máy cắt ghi VS1 12kV 1250A đều có thể lắp thay trực tiếp cho nhau.

Ngoài điện áp và dòng điện, cần đối chiếu:

• Hãng sản xuất.
• Mã model đầy đủ.
• Dòng cắt ngắn mạch.
• Dạng cố định hay xe kéo.
• Chiều rộng và chiều cao khung.
• Khoảng cách tâm pha.
• Đường kính tiếp điểm.
• Hành trình xe kéo.
• Vị trí giắc điều khiển.
• Sơ đồ chân giắc.
• Điện áp cuộn đóng, cuộn cắt.
• Cơ cấu liên động.
• Hướng thao tác và kích thước cơ khí.

Catalogue Tengen cho thấy ngay trong cùng dòng ZN63A-12(VS1), kích thước tiếp điểm và cấu hình lắp đặt đã thay đổi theo dòng định mức và khả năng cắt.

Kiểm tra máy cắt trước khi đưa vào vận hành

Trước khi đóng điện, đơn vị kỹ thuật nên kiểm tra:

1. Nhãn thông số của máy cắt.
2. Dòng điện và dòng cắt định mức.
3. Điện áp mạch điều khiển.
4. Điện trở cách điện.
5. Điện trở tiếp xúc mạch chính.
6. Hoạt động của cuộn đóng và cuộn cắt.
7. Khả năng tích năng của động cơ.
8. Trạng thái các tiếp điểm phụ.
9. Cơ cấu liên động cơ khí.
10. Thao tác đóng – cắt bằng tay và bằng điện.
11. Vị trí thử nghiệm và vị trí làm việc.
12. Sự đồng bộ giữa ba pha.
13. Tình trạng tiếp điểm động – tĩnh.
14. Kết nối tiếp địa của khung máy.

Việc thí nghiệm và vận hành thiết bị trung thế phải do nhân sự có chuyên môn thực hiện theo quy trình an toàn điện của đơn vị.

Bảo trì máy cắt chân không VS1 ZN63A

Trong quá trình sử dụng, cần kiểm tra định kỳ:

• Bụi bẩn và độ ẩm trong khoang máy cắt.
• Tình trạng bề mặt cách điện.
• Cơ cấu lò xo và các khớp truyền động.
• Động cơ tích năng.
• Cuộn đóng và cuộn cắt.
• Bu lông, thanh dẫn và điểm tiếp xúc.
• Độ mòn tiếp điểm.
• Điện trở mạch chính.
• Thời gian đóng và thời gian cắt.
• Hoạt động của tiếp điểm phụ.
• Cơ cấu xe kéo và liên động.
• Tình trạng giắc điều khiển.
• Khả năng cách điện của buồng chân không.

Chu kỳ bảo trì cần căn cứ vào số lần thao tác, môi trường lắp đặt, mức tải và hướng dẫn của nhà sản xuất.

Dấu hiệu máy cắt VS1 có thể gặp sự cố

Một số hiện tượng cần được kiểm tra gồm:

• Không thể tích năng.
• Động cơ tích năng chạy liên tục.
• Máy đã tích năng nhưng không đóng được.
• Máy đóng được nhưng không giữ trạng thái.
• Không thể cắt bằng điện.
• Cuộn đóng hoặc cuộn cắt bị nóng.
• Máy cắt phát tiếng động bất thường.
• Điện trở tiếp xúc giữa các pha không đồng đều.
• Cơ cấu xe kéo bị kẹt.
• Không chuyển được từ vị trí thử sang vị trí làm việc.
• Tiếp điểm phụ báo trạng thái sai.
• Relay bảo vệ phát lệnh nhưng máy không cắt.
• Bề mặt cách điện có dấu phóng điện.
• Nhiệt độ đầu cực tăng cao.

Khi xuất hiện bất thường, cần cô lập thiết bị và kiểm tra nguyên nhân trước khi tiếp tục vận hành.

Lưu ý an toàn khi vận hành và sửa chữa

Máy cắt VS1 ZN63A hoạt động trong hệ thống trung thế nên tiềm ẩn nguy cơ điện giật, hồ quang điện và năng lượng cơ học từ lò xo tích năng.

Trước khi sửa chữa cần:

• Cắt nguồn và cô lập thiết bị.
• Kiểm tra không còn điện.
• Thực hiện tiếp địa theo quy trình.
• Xả năng lượng lò xo nếu công việc yêu cầu.
• Khóa và treo biển cảnh báo.
• Không tự ý vô hiệu hóa liên động.
• Không thao tác cưỡng bức khi xe kéo bị kẹt.
• Sử dụng thiết bị bảo hộ phù hợp.
• Chỉ cho phép nhân sự được đào tạo thực hiện công việc.

Câu hỏi thường gặp

VS1 và ZN63A có phải cùng một loại máy cắt không?

Hai ký hiệu này thường được sử dụng để chỉ dòng máy cắt chân không trong nhà 12kV có thiết kế tương tự. Tuy nhiên, cấu hình cụ thể có thể khác nhau giữa các nhà sản xuất.

Máy cắt 1250A có dòng cắt bao nhiêu?

Tùy phiên bản, cấp dòng 1250A có thể đi kèm khả năng cắt 25kA, 31,5kA hoặc 40kA. Cần kiểm tra nhãn máy và catalogue, không thể xác định chỉ từ thông số 1250A.

Máy cắt 12kV có dùng cho lưới 10kV được không?

Cần căn cứ vào thiết kế hệ thống, điện áp lớn nhất của thiết bị, mức cách điện, sơ đồ nối đất và quy định kỹ thuật của dự án. Việc lựa chọn phải do đơn vị thiết kế hoặc kỹ sư điện có thẩm quyền xác nhận.

Máy cắt dạng cố định và xe kéo có thay thế được cho nhau không?

Thông thường không thể thay trực tiếp vì khác kết cấu tủ, tiếp điểm chính, cơ cấu liên động và phương thức đấu nối.

Máy cắt chân không có cần relay bảo vệ không?

Máy cắt là thiết bị thực hiện thao tác đóng cắt. Trong hệ thống bảo vệ, relay nhận tín hiệu từ biến dòng, biến điện áp hoặc cảm biến, sau đó phát lệnh cho cuộn cắt khi phát hiện sự cố.

Cần cung cấp thông tin gì khi đặt mua?

Thông tin đặt hàng nên bao gồm:

Máy cắt chân không VS1 ZN63A-12, điện áp 12kV, dòng định mức 1250A, dòng cắt ngắn mạch … kA, dạng cố định hoặc xe kéo, khoảng cách tâm pha … mm, điện áp cuộn đóng/cắt … V AC hoặc DC.

Kết luận

Máy cắt chân không VS1 ZN63A 12kV 1250A là thiết bị đóng cắt và bảo vệ quan trọng trong hệ thống điện trung thế. Sản phẩm phù hợp với nhiều ứng dụng tại trạm biến áp, nhà máy, khu công nghiệp và công trình hạ tầng.

Khi chọn mua hoặc thay thế, không nên chỉ dựa vào hai thông số 12kV và 1250A. Người dùng cần kiểm tra thêm dòng cắt ngắn mạch, kiểu lắp đặt, khoảng cách tâm pha, kích thước tiếp điểm, điện áp điều khiển, sơ đồ giắc và cơ cấu liên động. Việc đối chiếu đầy đủ giúp hạn chế chọn sai thiết bị, tránh phải cải tạo tủ điện và bảo đảm hệ thống vận hành an toàn.
