Tiếp Điểm Phụ Máy Cắt VD4 ABB (3NO+2NC / 2NO+3NC) - Phụ Kiện Nhị Thứ Thiết Yếu
Máy cắt chân không (VCB) ABB VD4 là "trái tim" của các tủ trung thế, đảm bảo an toàn cho hệ thống điện công nghiệp. Tuy nhiên, để tối ưu hóa khả năng giám sát, điều khiển và liên động, tiếp điểm phụ (Auxiliary Contacts) là phụ kiện không thể thiếu.
Trong bài viết này, chúng ta sẽ tìm hiểu chi tiết về tiếp điểm phụ máy cắt VD4, đặc biệt là hai cấu hình linh hoạt: 3NO+2NC (3 Thường Mở + 2 Thường Đóng) và 2NO+3NC (2 Thường Mở + 3 Thường Đóng).
1. Tiếp điểm phụ máy cắt VD4 là gì?
Tiếp điểm phụ máy cắt VD4 là các bộ phận tiếp xúc điện được lắp thêm vào cơ cấu truyền động của máy cắt chân không VD4. Chúng hoạt động đồng bộ với trạng thái đóng/ngắt của tiếp điểm chính nhưng chịu dòng điện nhỏ hơn.
- Chức năng: Gửi tín hiệu trạng thái (Đóng - ON / Ngắt - OFF / Trip) về hệ thống điều khiển trung tâm (PLC/SCADA), đèn báo, hoặc dùng trong các mạch liên động khóa chéo.
- Vị trí lắp đặt: Lắp trực tiếp trên cơ cấu vận hành (cơ cấu lò xo) của máy cắt VD4 ABB.
2. Đặc điểm kỹ thuật tiếp điểm phụ VD4 ABB
Tiếp điểm phụ ABB được thiết kế đặc biệt, đảm bảo độ tin cậy cao và khả năng làm việc lâu dài:
- Tương thích: Phù hợp hoàn hảo với các dòng máy cắt VD4 12kV, 24kV, 40.5kV của ABB.
- Chất liệu: Hợp kim cao cấp, khả năng chống mài mòn điện và cơ tốt.
- Tiêu chuẩn: Tuân thủ IEC 62271-100 và 62271-200.
- Loại: Thường mở (NO - Normally Open) và Thường đóng (NC - Normally Closed).
3. Chi tiết loại tiếp điểm phụ 3NO+2NC và 2NO+3NC
Việc lựa chọn giữa 3NO+2NC và 2NO+3NC phụ thuộc vào yêu cầu của mạch nhị thứ (mạch điều khiển).

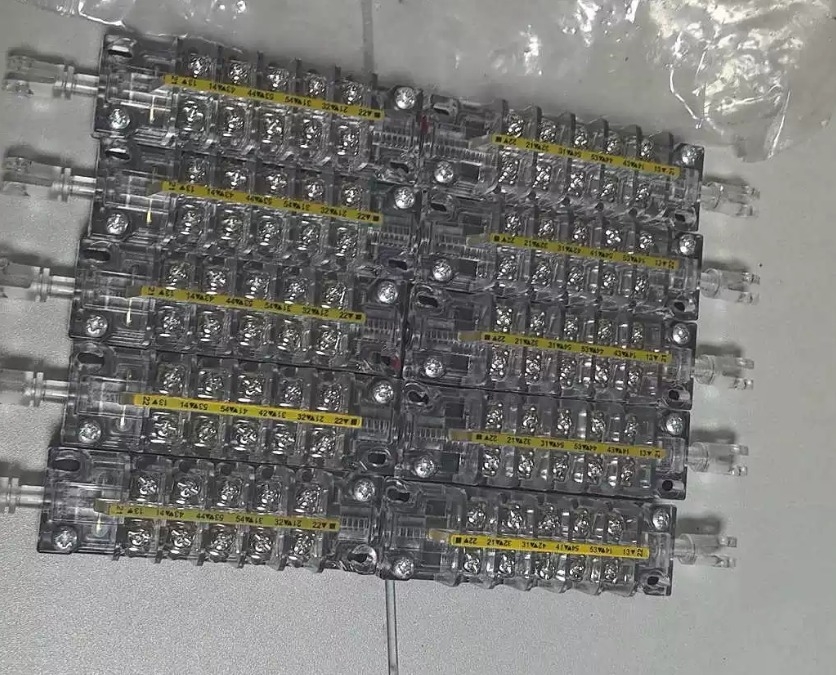

A. Tiếp điểm phụ VD4 - 3NO+2NC (3 Thường mở + 2 Thường đóng)
- Ứng dụng: Thích hợp cho các ứng dụng đòi hỏi nhiều tín hiệu phản hồi khi máy cắt đóng (ví dụ: kích hoạt nhiều thiết bị ngoại vi cùng lúc).
- Đặc điểm: Khi máy cắt VCB VD4 đóng, 3 tiếp điểm NO sẽ đóng lại (cho dòng đi qua), 2 tiếp điểm NC sẽ mở ra.
B. Tiếp điểm phụ VD4 - 2NO+3NC (2 Thường mở + 3 Thường đóng)
- Ứng dụng: Thích hợp cho các hệ thống liên động phức tạp, cần báo tín hiệu ngắt hoặc "Trip".
- Đặc điểm: Khi máy cắt VCB VD4 đóng, 2 tiếp điểm NO đóng lại, 3 tiếp điểm NC mở ra.
4. Chức năng và ứng dụng thực tế
Tiếp điểm phụ máy cắt VD4 ABB đóng vai trò quan trọng trong việc vận hành an toàn:
- Báo trạng thái (Status Indication): Kết nối với đèn báo trên mặt tủ điện (Đèn xanh: OFF, Đèn đỏ: ON).
- Khóa liên động (Interlocking): Ngăn không cho máy cắt đóng nếu dao tiếp địa đang đóng, hoặc ngăn dao cách ly vận hành khi máy cắt đang đóng.
- Điều khiển tự động (Automation): Gửi tín hiệu về PLC để thực hiện các quy trình tự động hóa, chuyển đổi nguồn.
- Giám sát từ xa (SCADA): Cung cấp trạng thái thời gian thực cho hệ thống giám sát.
5. Lưu ý khi lắp đặt và chọn mua tiếp điểm phụ VD4
- Xác định đúng loại: Chọn đúng 3NO+2NC hoặc 2NO+3NC tùy theo thiết kế tủ.
- Kiểm tra dòng định mức: Mặc dù là tiếp điểm phụ, cần đảm bảo dòng điều khiển không vượt quá khả năng chịu đựng của tiếp điểm.
- An toàn: Tuyệt đối ngắt nguồn điều khiển và xả lò xo máy cắt trước khi lắp đặt.
- Hàng chính hãng: Nên chọn mua tiếp điểm phụ chính hãng ABB để đảm bảo sự tương thích và độ bền.
Kết luận
Tiếp điểm phụ máy cắt VD4 cấu hình 3NO+2NC và 2NO+3NC là linh kiện quan trọng giúp mở rộng khả năng điều khiển, bảo vệ và giám sát của máy cắt chân không VD4 ABB. Việc lựa chọn và lắp đặt đúng tiếp điểm phụ không chỉ đảm bảo hệ thống điện hoạt động ổn định mà còn nâng cao an toàn cho người vận hành.
