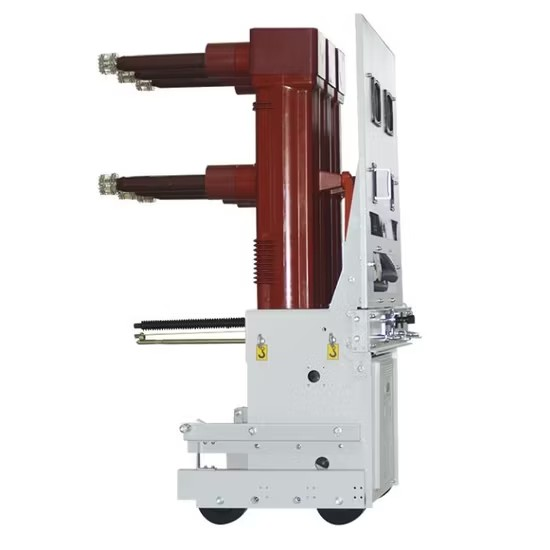

Máy cắt chân không (VCB) ZN85-40.5kV là thiết bị đóng cắt cao cấp được thiết kế riêng cho hệ thống điện xoay chiều ba pha tần số 50Hz với điện áp định mức lên đến 40.5kV. Với cấu trúc hiện đại và khả năng vận hành ổn định, đây là sự lựa chọn hàng đầu cho các trạm biến áp, nhà máy điện và các doanh nghiệp khai thác mỏ hiện nay.
1. Thông số kỹ thuật chi tiết của ZN85-40.5kV
Việc nắm vững các thông số kỹ thuật giúp kỹ sư lựa chọn thiết bị phù hợp nhất với nhu cầu hệ thống. Dưới đây là các thông số cơ bản của dòng ZN85:
| Thông số | Giá trị định mức |
|---|---|
| Điện áp định mức | 40.5 kV |
| Dòng điện định mức | 1250A, 1600A, 2000A, 2500A, 3150A, 4000A |
| Tần số định mức | 50 Hz |
| Khả năng cắt dòng ngắn mạch | 25kA / 31.5kA |
| Số lần đóng cắt cơ khí |
|
| Nhiệt độ vận hành |
|
2. Đặc điểm cấu tạo và Ưu điểm vượt trội
Máy cắt ZN85-40.5kV được đánh giá cao nhờ thiết kế thông minh, tối ưu không gian lắp đặt:
- Cấu trúc sắp xếp dọc: Buồng dập hồ quang và cơ cấu vận hành được bố trí theo chiều dọc (trên - dưới), giúp giảm đáng kể chiều sâu của thiết bị, phù hợp với các loại tủ đóng cắt kim loại như KYN61-40.5.
- Cách điện vật liệu Composite: Sử dụng ba xi lanh cách điện bằng nhựa Epoxy độc lập cho ba pha, đảm bảo an toàn tuyệt đối và tăng cường khả năng chịu đựng điện môi.
- Cơ cấu truyền động lò xo: Thiết kế tích hợp mô-đun hóa, hoạt động ổn định và không cần điều chỉnh thường xuyên.
- Độ tin cậy cao: Dập tắt hồ quang cực nhanh trong môi trường chân không, hạn chế ăn mòn tiếp điểm và giảm thiểu nguy cơ cháy nổ.
3. Ứng dụng của máy cắt ZN85-40.5kV
Thiết bị này được ứng dụng rộng rãi trong nhiều lĩnh vực quan trọng:
- Hệ thống phân phối điện: Bảo vệ quá tải và ngắn mạch tại các trạm biến áp trung thế.
- Sản xuất công nghiệp: Kiểm soát dòng điện tải trong các nhà máy, doanh nghiệp khai thác mỏ có công suất lớn.
- Năng lượng tái tạo: Sử dụng trong các hệ thống nhà máy thủy điện và trạm điện thông minh.
