Rơ le Bảo Vệ Quá Dòng Siemens 7SR12: Giải Pháp An Toàn Toàn Diện Cho Hệ Thống Điện
Trong các hệ thống phân phối điện hiện đại, việc đảm bảo tính ổn định và bảo vệ thiết bị trước các sự cố quá dòng là ưu tiên hàng đầu. Rơ le bảo vệ quá dòng Siemens 7SR12 (thuộc dòng Argus) nổi lên như một giải pháp kỹ thuật số tiên tiến, tích hợp đầy đủ các chức năng bảo vệ, giám sát và điều khiển trong một thiết bị nhỏ gọn.
1. Giới thiệu tổng quan về Siemens 7SR12

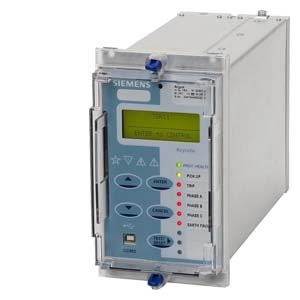

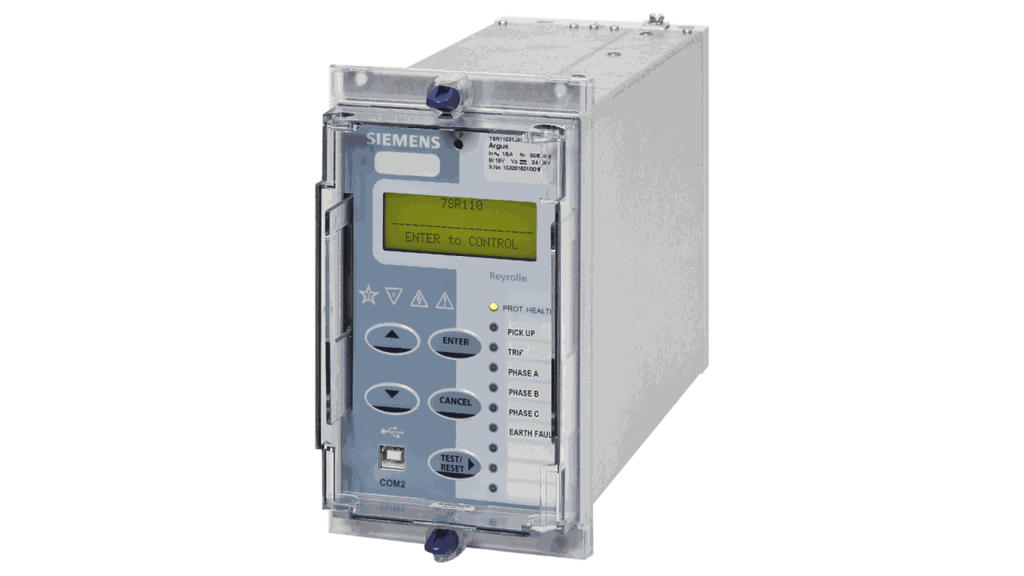

Rơ le Siemens 7SR12 là dòng rơ le bảo vệ quá dòng có hướng (directional overcurrent relay), được phát triển trên nền tảng phần cứng thế hệ mới nhất của dòng Argus. So với dòng 7SR11, điểm khác biệt lớn nhất của 7SR12 là việc bổ sung các ngõ vào điện áp, cho phép thực hiện các chức năng bảo vệ có hướng và các tính năng liên quan đến điện áp/tần số.
2. Các tính năng bảo vệ nổi bật
Siemens 7SR12 cung cấp một gói phần mềm chức năng toàn diện, bao gồm:
- Bảo vệ quá dòng và chạm đất có hướng: Giúp xác định chính xác hướng dòng sự cố để phối hợp bảo vệ chọn lọc trong các lưới điện vòng hoặc song song.
- Bảo vệ quá tải nhiệt (49): Giám sát nhiệt độ của dây dẫn và thiết bị để ngăn ngừa hư hại do vận hành quá công suất.
- Chống hư hỏng máy cắt (50BF): Kích hoạt lệnh cắt dự phòng nếu máy cắt chính không hoạt động sau một khoảng thời gian cài đặt.
- Tự động đóng lại (79): Hỗ trợ khôi phục lưới điện nhanh chóng sau các sự cố thoáng qua.
- Bảo vệ điện áp và tần số: Bao gồm các chức năng bảo vệ thấp áp (27), quá áp (59), thấp tần số (81U) và quá tần số (81O).
3. Thông số kỹ thuật và Kết nối
- Thiết kế vỏ: Hộp kim loại chắc chắn với kích thước 4U, tùy chọn size E4 hoặc E6.
- Giao diện người dùng: Màn hình LCD có đèn nền cùng các phím điều hướng trực quan, đi kèm các đèn LED có thể tùy chỉnh trạng thái.
- Cổng giao tiếp:
- Cổng USB mặt trước để kết nối máy tính cục bộ.
- Cổng RS485 mặt sau cho kết nối từ xa.
- Tùy chọn giao thức IEC 61850 (Ethernet) để tích hợp vào hệ thống tự động hóa trạm biến áp (SCADA).
- Phần mềm hỗ trợ: Sử dụng công cụ Reydisp Evolution để cấu hình, cài đặt và phân tích bản ghi sự cố.
4. Ưu điểm khi sử dụng Siemens 7SR12
- Độ tin cậy cao: Giảm thiểu thời gian mất điện nhờ khả năng cô lập lỗi chính xác bằng logic có hướng.
- Tiết kiệm chi phí: Tích hợp nhiều chức năng (bảo vệ, đo lường, giám sát) trong một thiết bị duy nhất giúp giảm chi phí lắp đặt và dây nối.
- Linh hoạt: Các đường đặc tính quá dòng có thể tùy chỉnh giúp phối hợp bảo vệ tối ưu với các thiết bị khác trong hệ thống.
5. Ứng dụng thực tế
Rơ le Siemens 7SR12 được ứng dụng rộng rãi trong:
- Bảo vệ lộ tổng và lộ nhánh trong các trạm biến áp trung thế (110kV, 22kV, 35kV).
- Hệ thống phân phối điện trong các nhà máy công nghiệp nặng như thép, xi măng, hóa chất.
- Tích hợp trong các tủ bảng điện RMU để bảo vệ đường dây và máy biến áp.
