Bộ điều khiển từ xa HENJEL H-106 cho cầu trục, pa lăng

Bộ điều khiển từ xa HENJEL H-106 là thiết bị điều khiển không dây dành cho hệ thống nâng hạ có mạch điều khiển tương thích. Bộ sản phẩm gồm tay điều khiển cầm tay và bộ thu tín hiệu, hỗ trợ các lệnh lên, xuống và di chuyển theo các hướng.

Với bố trí 6 nút điều hướng riêng biệt cùng nút START, HENJEL H-106 giúp người vận hành thao tác tại vị trí phù hợp, thuận tiện quan sát tải và khu vực làm việc.

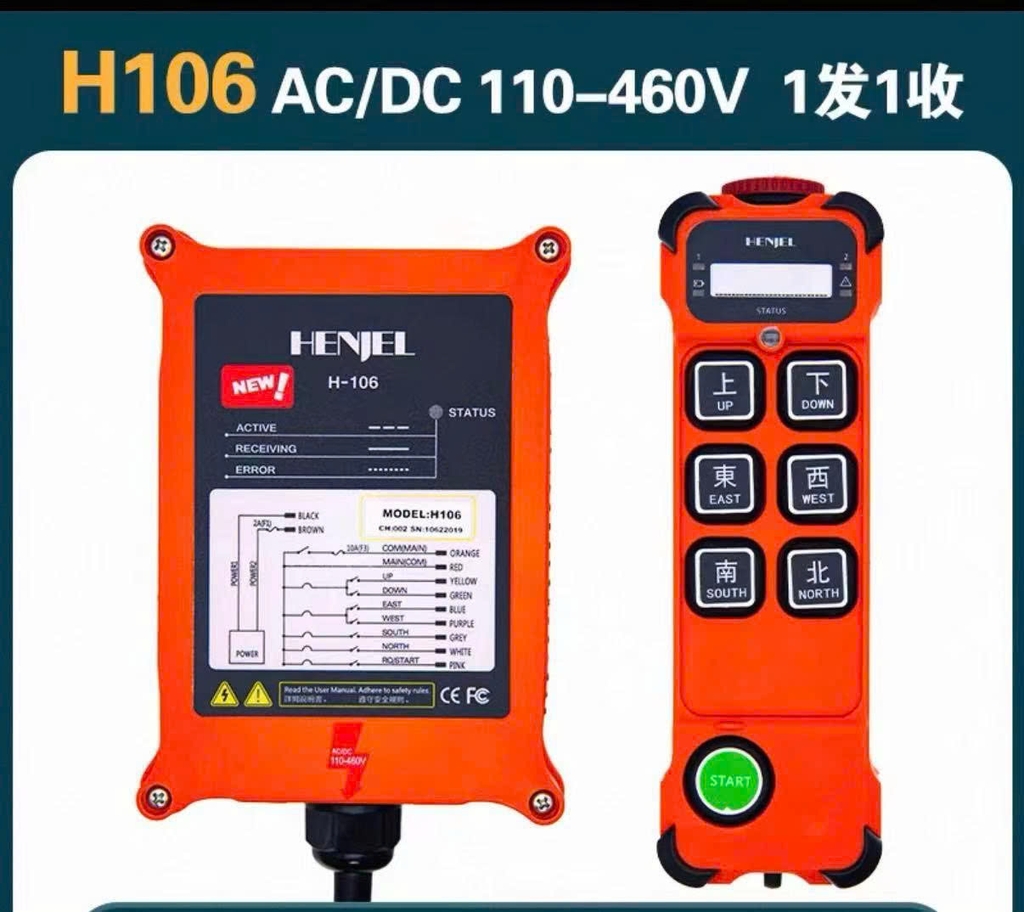

Cấu tạo bộ điều khiển HENJEL H-106

Tay điều khiển cầm tay

Tay phát có vỏ màu cam, các nút bấm được ghi rõ chức năng:

• UP: Lệnh nâng lên.

• DOWN: Lệnh hạ xuống.

• EAST / WEST: Hai lệnh di chuyển đối hướng.

• SOUTH / NORTH: Hai lệnh di chuyển đối hướng còn lại.

• START: Nút khởi động hoặc kích hoạt theo cấu hình hệ thống.

Chức năng thực tế của từng nút phụ thuộc vào cách đấu nối bộ thu với tủ điện. Tay điều khiển cũng có khu vực hiển thị STATUS để theo dõi trạng thái thiết bị.

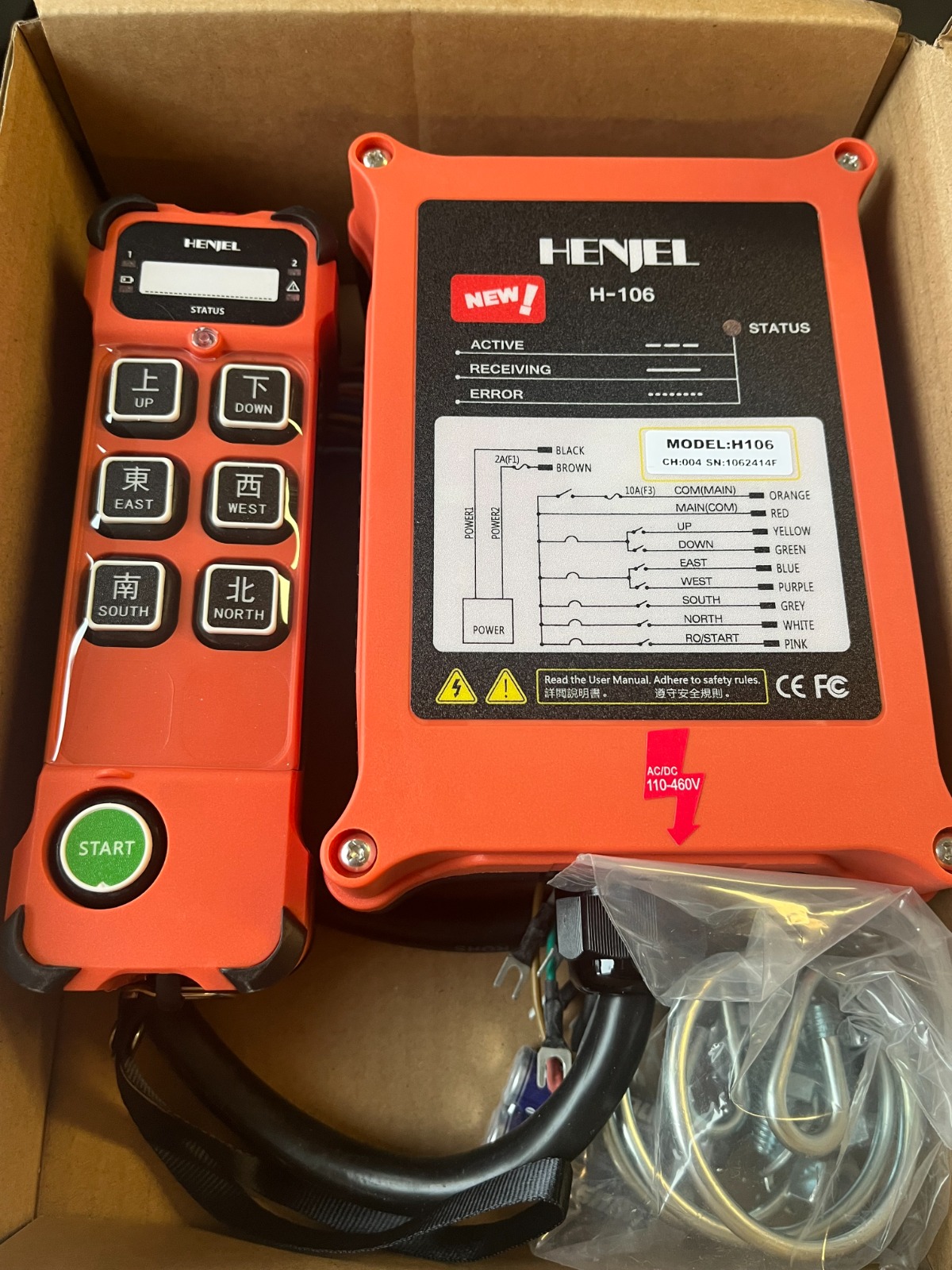

Bộ thu tín hiệu H-106

Bộ thu được lắp tại hệ thống cần điều khiển và kết nối với mạch điện theo sơ đồ của nhà sản xuất. Trên mặt bộ thu có nhãn sơ đồ dây và chú thích trạng thái ACTIVE, RECEIVING, ERROR, hỗ trợ nhận biết tình trạng hoạt động, nhận tín hiệu và lỗi.

Thông tin sản phẩm theo nhãn thiết bị

Lưu ý: Thông tin nguồn AC/DC 110–460V được đọc từ nhãn bộ thu trong ảnh. Trước khi cấp điện, cần kiểm tra tài liệu và nhãn của đúng phiên bản sản phẩm. Không áp dụng thông số nguồn bộ thu cho tay phát.

Ưu điểm của bộ điều khiển từ xa HENJEL H-106

Thuận tiện quan sát khi vận hành

Điều khiển không dây cho phép người sử dụng lựa chọn vị trí thao tác phù hợp trong phạm vi hoạt động của thiết bị. Điều này hỗ trợ quan sát chuyển động của tải và phối hợp công việc tại khu vực nâng hạ.

Các nút chức năng dễ nhận biết

Các lệnh điều khiển được bố trí thành từng cặp đối hướng, có chữ và ký hiệu trên mặt nút. Cách bố trí này giúp người vận hành nhận biết từng thao tác khi sử dụng.

Có sơ đồ dây trên bộ thu

Nhãn bộ thu thể hiện các đường nguồn, đường chung và đường lệnh. Đây là thông tin hỗ trợ kỹ thuật viên đối chiếu khi lắp đặt, kiểm tra hoặc thay thế thiết bị.

Ứng dụng của HENJEL H-106

Bộ điều khiển HENJEL H-106 có thể được xem xét cho các hệ thống có mạch điều khiển phù hợp như:

• Cầu trục nhà xưởng.

• Cổng trục.

• Pa lăng điện.

• Thiết bị nâng hạ và di chuyển tải.

Khả năng sử dụng cần được xác nhận theo điện áp điều khiển, cấu hình ngõ ra, số cấp tốc độ và yêu cầu liên động của từng hệ thống.

Cần kiểm tra gì trước khi mua?

Để chọn đúng bộ điều khiển cầu trục HENJEL H-106, cần cung cấp ảnh nhãn thiết bị đang dùng và thông tin tủ điện. Những nội dung cần đối chiếu gồm:

• Điện áp cấp nguồn cho bộ thu.

• Số chức năng điều khiển cần sử dụng.

• Nút bấm một cấp hay hai cấp tốc độ.

• Cấu hình ngõ ra và khả năng chịu tải của tiếp điểm.

• Tần số, khoảng cách điều khiển và cấp bảo vệ.

• Cách ghép cặp tay phát với bộ thu.

• Yêu cầu dừng khẩn và liên động của hệ thống.

Nếu chỉ thay tay phát hoặc bộ thu, cần xác nhận khả năng tương thích. Hai thiết bị có hình thức giống nhau chưa đủ để kết luận có thể sử dụng chung.

Báo giá bộ điều khiển HENJEL H-106

Giá bộ điều khiển từ xa HENJEL H-106 phụ thuộc vào phiên bản nguồn, cấu hình nút bấm, bộ phụ kiện và số lượng đặt mua.

Để nhận báo giá đúng cấu hình, vui lòng gửi ảnh nhãn model, điện áp sử dụng, số lượng và yêu cầu mua nguyên bộ hay thay riêng tay phát/bộ thu. Việc đối chiếu trước khi đặt hàng giúp hạn chế mua sai phiên bản và thuận tiện hơn khi lắp đặt.

Câu hỏi thường gặp

HENJEL H-106 có bao nhiêu nút?

Tay điều khiển trong ảnh có 6 nút điều hướng gồm UP, DOWN, EAST, WEST, SOUTH, NORTH và một nút START.

Bộ thu trong ảnh sử dụng nguồn bao nhiêu?

Nhãn trên bộ thu ghi AC/DC 110–460V. Cần kiểm tra lại đúng phiên bản và tài liệu đi kèm trước khi đấu nguồn.

Có thể dùng HENJEL H-106 thay bộ điều khiển cũ không?

Có thể xem xét thay thế sau khi đối chiếu nguồn điện, chức năng nút, cấu hình ngõ ra và yêu cầu an toàn của hệ thống. Không nên đấu thay chỉ dựa trên màu dây hoặc hình dạng thiết bị.
