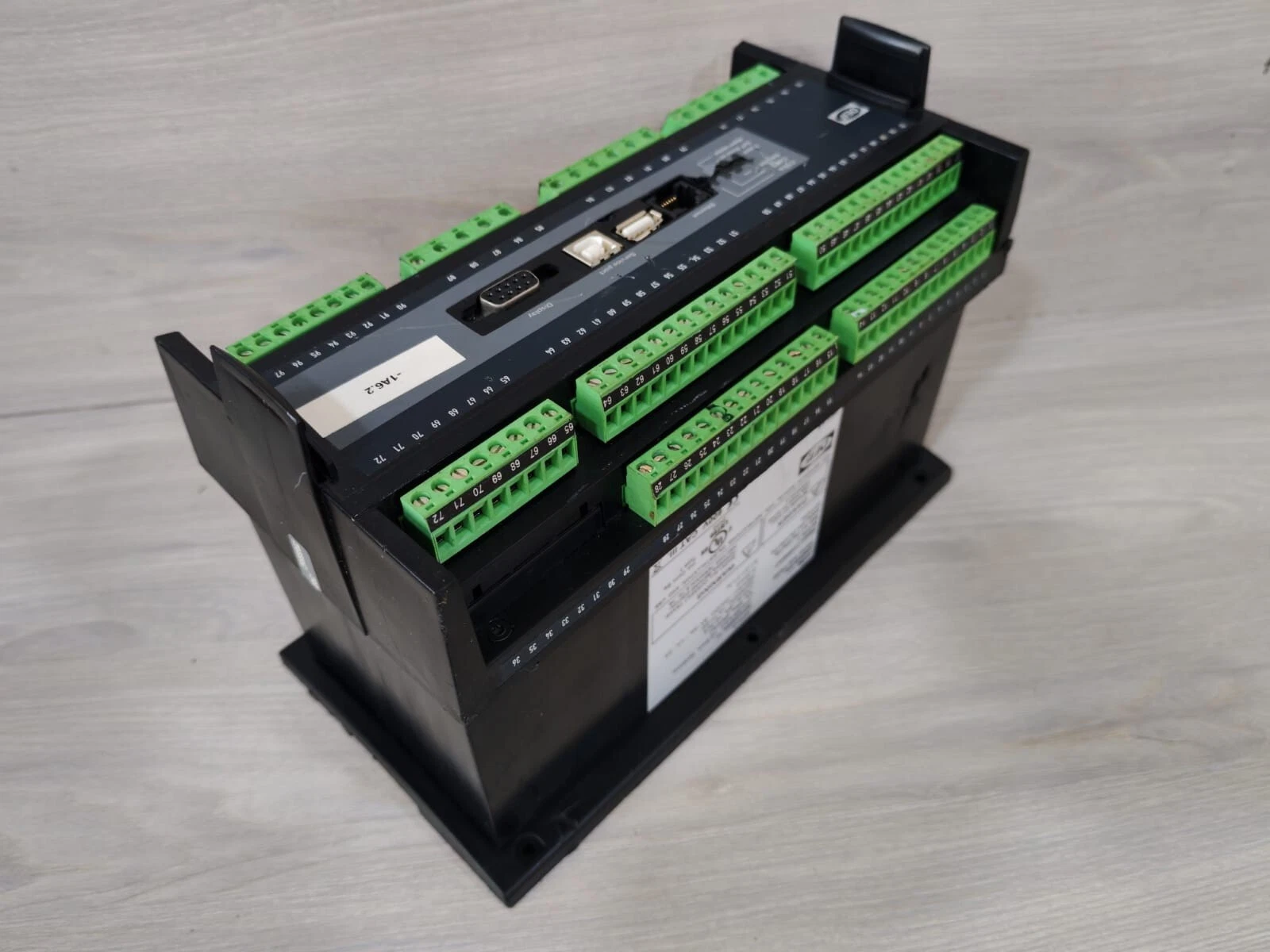

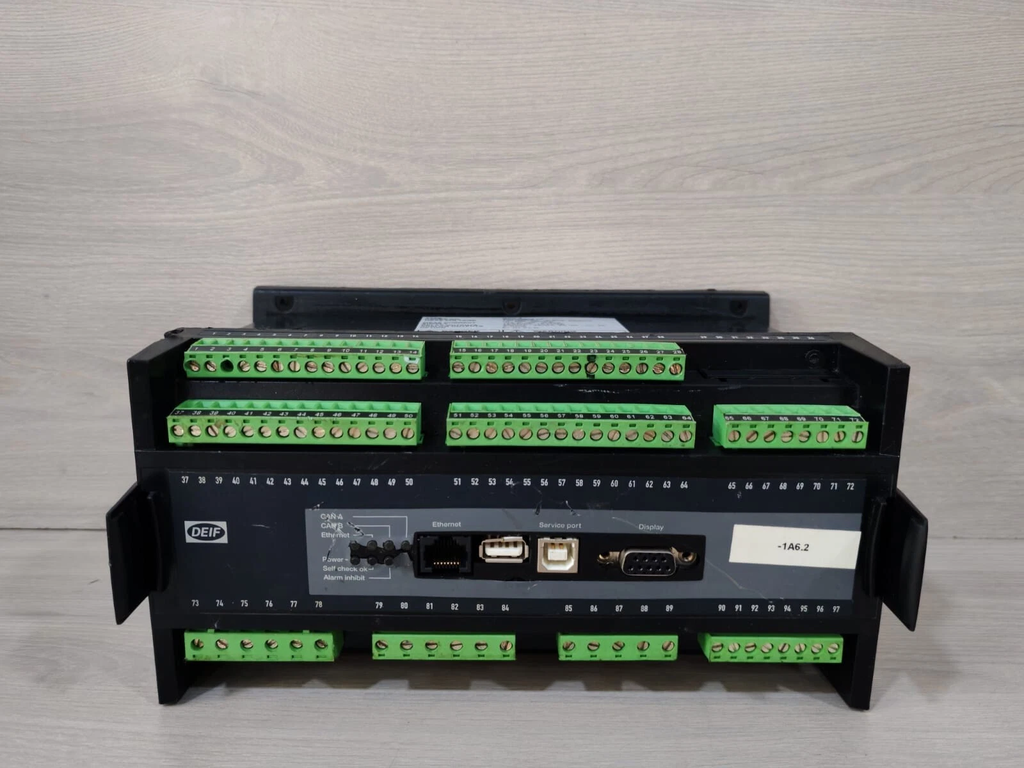

Bộ Điều Khiển Song Song Máy Phát Điện DEIF GPC-3 Hydro Generator Paralleling Controller

DEIF GPC-3 Hydro là gì?

DEIF GPC-3 Hydro – Generator Paralleling Controller là bộ điều khiển chuyên dụng cho máy phát điện sử dụng turbine thủy điện, được phát triển bởi DEIF – Đan Mạch.

Thiết bị tích hợp nhiều chức năng trong cùng một bộ điều khiển như đo lường, bảo vệ máy phát, hòa đồng bộ, điều khiển công suất, chia tải, điều khiển turbine và giao tiếp với PLC/SCADA.

GPC-3 Hydro có thể hoạt động như một bộ điều khiển độc lập cho các nhà máy thủy điện nhỏ hoặc làm bộ điều khiển máy phát kết nối với PLC trung tâm trong các hệ thống thủy điện phức tạp. DEIF đặc biệt định hướng sản phẩm cho các ứng dụng micro hydro và mini hydro. (DEIF)

Model: GPC-3 Hydro
Hãng sản xuất: DEIF
Xuất xứ: Denmark
Loại thiết bị: Generator Paralleling Controller
Item Number: 2912010050 (DEIF)

Chức năng chính của bộ điều khiển DEIF GPC-3 Hydro

Điểm nổi bật của DEIF GPC-3 Hydro là khả năng tích hợp nhiều chức năng điều khiển máy phát thủy điện vào một thiết bị duy nhất.

1. Hòa đồng bộ máy phát điện

Trước khi đóng máy cắt máy phát vào thanh cái hoặc lưới điện, GPC-3 Hydro kiểm tra và điều khiển các thông số cần thiết để đưa máy phát về điều kiện đồng bộ.

Thiết bị có thể thực hiện quá trình đồng bộ và sau khi hòa thành công tiếp tục đảm nhiệm các chức năng điều khiển và bảo vệ máy phát. Theo tài liệu DEIF, GPC-3 Hydro hỗ trợ ba cấu hình ứng dụng chính:

• Máy phát hoạt động độc lập – Stand-alone

• Máy phát chạy song song với các máy phát khác

• Máy phát chạy song song với lưới điện – Parallel to mains

Đây là chức năng đặc biệt quan trọng trong các nhà máy có từ hai tổ máy thủy điện trở lên hoặc tổ máy cần hòa vào lưới điện. (DEIF)

2. Điều khiển chia tải – Load Sharing

Khi nhiều máy phát cùng làm việc trên một thanh cái, tải cần được phân phối hợp lý giữa các tổ máy.

DEIF GPC-3 Hydro hỗ trợ active power load sharing và có thể mở rộng điều khiển chia tải phản kháng khi hệ thống AVR được tích hợp phù hợp.

Nhờ đó, các tổ máy có thể vận hành ổn định hơn khi phụ tải của nhà máy thay đổi.

3. Điều khiển công suất và tần số

GPC-3 Hydro hỗ trợ nhiều chế độ điều khiển governor, bao gồm:

• Fixed Frequency: giữ tần số cố định

• Fixed Power / Base Load: giữ công suất phát cố định

• Frequency Droop: điều khiển theo đặc tính droop

• Load Sharing: chia tải giữa các máy phát

Khi sử dụng chức năng điều khiển AVR phù hợp, hệ thống còn có thể thực hiện:

• Fixed Voltage

• Fixed VAR

• Fixed Power Factor

• Reactive Load Sharing

• Voltage Droop

Nhờ đó, bộ điều khiển có thể được cấu hình phù hợp cho nhiều chế độ vận hành nhà máy thủy điện khác nhau. (DEIF)

Điều khiển và bảo vệ turbine thủy điện

Không chỉ thực hiện hòa đồng bộ máy phát, GPC-3 Hydro còn được thiết kế riêng cho ứng dụng turbine thủy điện.

Khi trang bị tùy chọn điều khiển và bảo vệ turbine, thiết bị có thể tham gia vào trình tự:

Khởi động turbine → tăng tốc → đạt tốc độ định mức → hòa đồng bộ → đóng máy cắt → nhận tải → vận hành → giảm tải → dừng turbine.

DEIF cho biết tùy chọn turbine control/protection còn có khả năng cung cấp chức năng dự phòng cho kênh shutdown turbine trong trường hợp bộ xử lý chính gặp sự cố. (DEIF)

Đây là một điểm khác biệt quan trọng giữa GPC-3 Hydro và các bộ hòa đồng bộ máy phát thông thường.

Hệ thống bảo vệ máy phát điện

GPC-3 Hydro tích hợp các chức năng đo lường và bảo vệ phục vụ vận hành máy phát.

Một số đại lượng và tình trạng hệ thống có thể được giám sát gồm:

• Điện áp máy phát

• Điện áp thanh cái/lưới

• Dòng điện máy phát

• Tần số

• Công suất

• Công suất phản kháng

• Hệ số công suất

• Quá dòng

• Quá tải

• Quá áp/thấp áp

• Quá tần số/thấp tần số

• Reverse Power

• Mất cân bằng điện áp

• Mất cân bằng dòng điện

• Reactive Power Import/Export

• Overspeed

Thiết bị thực hiện đo ba pha đối với điện áp máy phát, dòng điện máy phát và điện áp busbar/mains. (DEIF)

Kết nối PLC và hệ thống SCADA

Một ưu điểm lớn của DEIF GPC-3 Hydro Generator Paralleling Controller là khả năng tích hợp vào hệ thống tự động hóa của nhà máy.

Thiết bị được thiết kế để có thể làm việc độc lập hoặc làm controller cấp máy phát dưới sự điều khiển của PLC trung tâm.

Tùy theo cấu hình phần cứng, GPC-3 Hydro hỗ trợ các tùy chọn truyền thông như:

• Modbus RTU

• RS-485

• RS-232

• Profibus DP

• CAN

• Modbus TCP/IP

• Ethernet/IP

• External I/O

Điều này giúp GPC-3 Hydro dễ dàng trao đổi dữ liệu với PLC, SCADA, HMI và hệ thống điều khiển trung tâm của nhà máy điện. (DEIF)

Các controller sau đó kết nối với PLC/SCADA trung tâm, đồng thời trao đổi thông tin cần thiết cho việc chia tải và vận hành song song.

Công cụ M-Logic của DEIF

DEIF tích hợp công cụ M-Logic cho phép kỹ sư tùy chỉnh logic điều khiển của GPC-3 Hydro.

Người sử dụng có thể gán các điều kiện logic hoặc chức năng cụ thể cho các đầu vào và đầu ra của controller mà không cần thay đổi toàn bộ kiến trúc điều khiển.

Việc cài đặt có thể thực hiện thông qua:

• Menu trên màn hình

• Kết nối USB với máy tính

• Phần mềm DEIF PC Utility Software

Phần mềm còn hỗ trợ theo dõi dữ liệu khi commissioning, lưu/khôi phục thông số và cập nhật phần mềm của thiết bị. (DEIF)

Thông số kỹ thuật DEIF GPC-3 Hydro

Các giá trị trên dựa trên datasheet GPC-3 Hydro 4921240398I của DEIF; cấu hình I/O và giao tiếp thực tế phụ thuộc vào các option được đặt cho từng thiết bị. (DEIF)

Ứng dụng của DEIF GPC-3 Hydro

Nhà máy thủy điện độc lập

Một tổ máy có thể sử dụng GPC-3 Hydro làm controller chính để thực hiện đo lường, bảo vệ, điều khiển turbine và máy phát.

Nhà máy có nhiều tổ máy

Các GPC-3 Hydro thực hiện điều khiển từng tổ máy và phối hợp để:

• Hòa đồng bộ

• Chia tải

• Điều khiển công suất

• Giám sát vận hành

• Bảo vệ từng máy phát

Nhà máy thủy điện hòa lưới

GPC-3 Hydro có thể được sử dụng trong hệ thống máy phát vận hành song song với lưới điện, hỗ trợ điều khiển công suất và các chức năng bảo vệ cần thiết.

Hệ thống điều khiển bằng PLC

Trong những nhà máy có hệ thống PLC trung tâm, GPC-3 Hydro có thể đảm nhiệm vai trò controller riêng cho từng turbine/máy phát, trong khi PLC thực hiện quản lý và điều phối toàn nhà máy.

Theo DEIF, các giải pháp điều khiển thủy điện của hãng được sử dụng cho các loại turbine phổ biến như Francis, Kaplan và Pelton. (DEIF)

Ưu điểm của bộ điều khiển DEIF GPC-3 Hydro

Sử dụng GPC-3 Hydro giúp giảm số lượng thiết bị riêng lẻ cần thiết trong tủ điều khiển nhờ tích hợp nhiều chức năng vào cùng một controller.

Các ưu điểm nổi bật gồm:

• Tích hợp hòa đồng bộ và điều khiển song song máy phát

• Chia tải giữa nhiều tổ máy

• Điều khiển turbine thủy điện

• Bảo vệ máy phát và turbine

• Điều khiển tần số và công suất

• Có thể điều khiển AVR khi trang bị option phù hợp

• Kết nối PLC và SCADA

• Hỗ trợ nhiều chuẩn truyền thông công nghiệp

• Có màn hình hiển thị thông số và alarm

• Có event log phục vụ kiểm tra sự cố

• Cấu hình logic linh hoạt bằng M-Logic

• Phù hợp từ hệ thống thủy điện nhỏ đến hệ thống PLC điều khiển nhiều tổ máy

DEIF mô tả GPC-3 Hydro là một controller đa chức năng có thể đảm nhiệm các chức năng cần thiết cho hệ thống điều khiển turbine-generator thủy điện hiện đại. (DEIF)

DEIF GPC-3 Hydro khác gì bộ hòa đồng bộ thông thường?

Một synchronizer thông thường chủ yếu thực hiện nhiệm vụ kiểm tra điện áp, tần số, góc pha và đưa máy phát vào điều kiện thích hợp để đóng máy cắt hòa đồng bộ.

Trong khi đó, GPC-3 Hydro có phạm vi chức năng rộng hơn nhiều.

Thiết bị có thể tiếp tục điều khiển máy phát sau khi hòa:

Đồng bộ → đóng breaker → điều khiển công suất → chia tải → bảo vệ máy phát → điều khiển turbine → truyền dữ liệu lên PLC/SCADA.

Do đó, GPC-3 Hydro phù hợp với vai trò Generator Paralleling Controller hơn là chỉ một bộ synchroscope hoặc synchronizer đơn thuần.

Lưu ý khi đặt mua DEIF GPC-3 Hydro

Khi yêu cầu báo giá, không nên chỉ cung cấp tên “DEIF GPC-3 Hydro”.

GPC-3 Hydro có nhiều tùy chọn phần cứng và phần mềm khác nhau. Cần kiểm tra cấu hình của thiết bị đang sử dụng trước khi mua thay thế.

Nên cung cấp cho nhà cung cấp:

• Model: GPC-3 Hydro

• Item Number: 2912010050

• Serial Number của thiết bị cũ

• Option list

• Điện áp nguồn

• Loại governor

• Loại AVR

• Analog input/output cần sử dụng

• Chuẩn truyền thông

• Yêu cầu turbine control

• Yêu cầu load sharing

• Ảnh tem thiết bị hiện hữu

Đặc biệt khi mua để thay thế controller đang vận hành trong nhà máy thủy điện, cấu hình option của thiết bị mới cần được kiểm tra kỹ để đảm bảo tương thích với hệ thống hiện tại.

Mua bộ điều khiển DEIF GPC-3 Hydro

Khi mua Bộ Điều Khiển Song Song Máy Phát Điện DEIF GPC-3 Hydro Generator Paralleling Controller, khách hàng nên lựa chọn đơn vị cung cấp thiết bị công nghiệp có khả năng kiểm tra chính xác cấu hình và hỗ trợ tài liệu kỹ thuật.

Các hồ sơ nên yêu cầu kèm theo bao gồm:

• Datasheet chính hãng DEIF

• Catalogue

• Certificate of Origin – CO nếu yêu cầu

• Certificate of Quality – CQ nếu yêu cầu

• Serial Number

• Option configuration

• Tài liệu đấu nối

• Hướng dẫn cài đặt và commissioning

• Chính sách bảo hành

Đối với thiết bị thay thế, nên gửi ảnh nameplate của GPC-3 Hydro đang sử dụng để kiểm tra chính xác cấu hình trước khi đặt hàng.

Câu hỏi thường gặp về DEIF GPC-3 Hydro

GPC-3 Hydro có dùng để hòa đồng bộ máy phát không?

Có. Thiết bị có chức năng đồng bộ máy phát trước khi đóng máy cắt và sau đó tiếp tục thực hiện các chức năng điều khiển, chia tải và bảo vệ.

GPC-3 Hydro có thể chạy song song nhiều máy phát không?

Có. Đây là một trong những ứng dụng chính của sản phẩm. GPC-3 Hydro hỗ trợ hệ thống máy phát hoạt động độc lập, song song với máy phát khác hoặc song song với lưới điện. (DEIF)

GPC-3 Hydro có kết nối PLC được không?

Có. Thiết bị được thiết kế phù hợp với hệ thống điều khiển sử dụng PLC và có thể giao tiếp thông qua I/O hoặc các giao thức truyền thông tùy cấu hình.

GPC-3 Hydro có kết nối SCADA không?

Có. DEIF thiết kế GPC-3 Hydro để tích hợp với các hệ thống PLC và SCADA trong nhà máy điện. (DEIF)

GPC-3 Hydro có điều khiển turbine không?

Có, khi thiết bị được trang bị option turbine control/protection tương ứng.

GPC-3 Hydro có điều khiển AVR không?

Có thể. Các chế độ liên quan tới voltage, VAR, power factor và reactive load sharing yêu cầu option AVR phù hợp. (DEIF)

Mã sản phẩm DEIF GPC-3 Hydro là bao nhiêu?

DEIF công bố Item Number 2912010050 cho GPC-3 Hydro. (DEIF)

Kết luận

DEIF GPC-3 Hydro Generator Paralleling Controller là giải pháp điều khiển chuyên dụng cho các tổ máy phát thủy điện, tích hợp từ hòa đồng bộ, vận hành song song, chia tải, điều khiển công suất, bảo vệ máy phát đến điều khiển turbine và kết nối PLC/SCADA.

Với khả năng hoạt động độc lập hoặc tích hợp vào hệ thống điều khiển trung tâm, Bộ Điều Khiển Song Song Máy Phát Điện DEIF GPC-3 Hydro phù hợp cho các nhà máy thủy điện nhỏ, nhà máy nhiều tổ máy cũng như các hệ thống máy phát vận hành song song với lưới điện.

Khi cần mua mới hoặc thay thế GPC-3 Hydro, nên cung cấp ảnh tem, serial number và option configuration của thiết bị hiện hữu để xác định chính xác cấu hình trước khi đặt hàng.
