Thyristor TECHSEM KP500A 1600V Y38KPE – SCR dạng đĩa cho hệ thống công suất

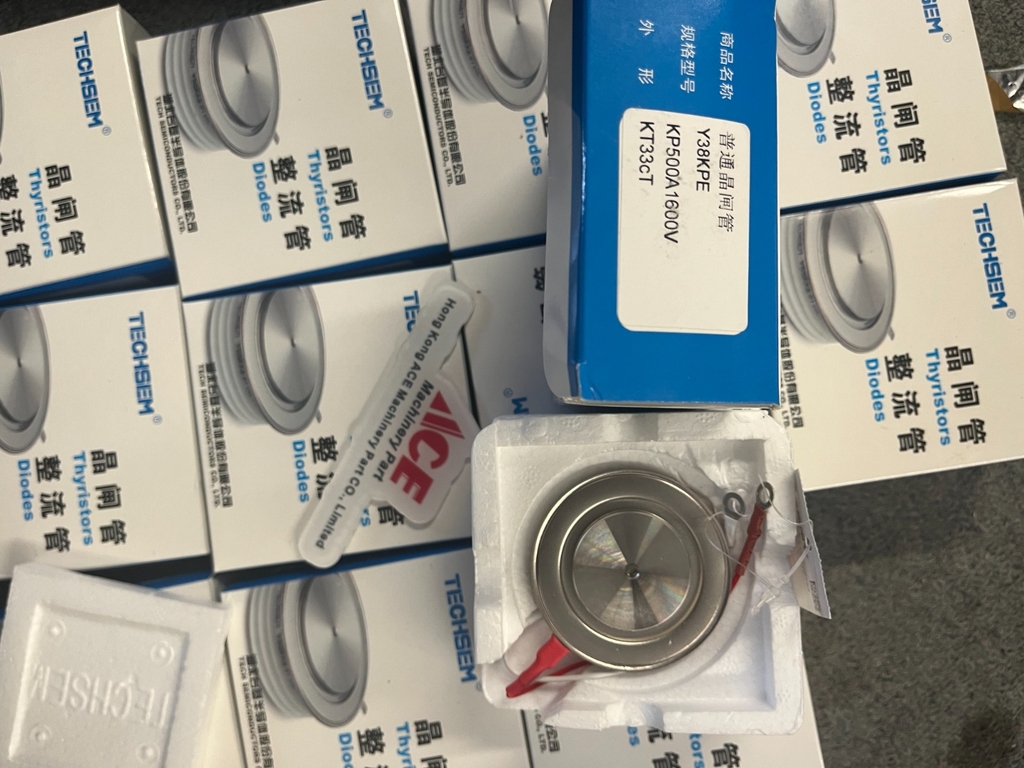

Thyristor TECHSEM KP500A 1600V Y38KPE là linh kiện bán dẫn công suất dạng đĩa, còn được gọi là SCR dạng ép hoặc thyristor capsule. Sản phẩm trong ảnh có nhãn Y38KPE, KP500A 1600V, KT33cT, phù hợp để tra cứu khi bảo trì, tìm linh kiện thay thế hoặc chuẩn bị vật tư cho hệ thống điện công nghiệp.

Dòng Y38KPE được TECHSEM phân loại là thyristor điều khiển pha, ứng dụng trong bộ chỉnh lưu có điều khiển, bộ điều khiển điện xoay chiều và hệ thống điều khiển động cơ.

Thông tin nhận diện sản phẩm

Lưu ý về định mức: Ký hiệu KP500A 1600V được ghi theo nhãn sản phẩm trong ảnh. Khi thiết kế hoặc thay thế, cần sử dụng datasheet đúng phiên bản để xác nhận dòng điện cho phép, điều kiện tản nhiệt, lực ép và đặc tính kích mở.

Chức năng của thyristor TECHSEM Y38KPE

Thyristor SCR cho phép điều khiển thời điểm bắt đầu dẫn điện thông qua tín hiệu kích tại cực Gate. Trong mạch điều khiển pha, việc thay đổi thời điểm kích giúp điều chỉnh điện áp và công suất trung bình cấp cho tải.

Đây là chức năng quan trọng trong các bộ biến đổi điện công suất, nơi cần phối hợp giữa mạch điều khiển, linh kiện bán dẫn và hệ thống bảo vệ.

Đặc điểm của dòng thyristor Y38KPE

Kết cấu dạng đĩa, lắp ép

Thiết kế dạng đĩa cho phép lắp linh kiện trong cụm ép cùng bộ tản nhiệt. Khi thay thế, cần kiểm tra kích thước vỏ, bề mặt tiếp xúc và cơ cấu gá ép để bảo đảm phù hợp với thiết bị hiện hữu.

Vỏ kim loại kết hợp sứ cách điện

Theo tài liệu của TECHSEM, dòng Y38KPE sử dụng vỏ kim loại và phần cách điện bằng sứ. Đây là đặc điểm cần đối chiếu khi nhận diện sản phẩm và kiểm tra tình trạng bên ngoài trước khi lắp đặt.

Phục vụ điều khiển công suất

Y38KPE thuộc nhóm thyristor điều khiển pha. Việc lựa chọn linh kiện cần dựa trên điện áp chặn, dòng làm việc, dòng xung, yêu cầu kích Gate và khả năng làm mát của toàn bộ hệ thống.

Ứng dụng của thyristor TECHSEM KP500A 1600V

Các ứng dụng được hãng nêu cho dòng Y38KPE gồm:

• Bộ chỉnh lưu có điều khiển: điều chỉnh đầu ra DC bằng cách điều khiển góc kích.

• Bộ điều khiển AC: điều chỉnh công suất cấp cho tải tương thích.

• Điều khiển động cơ DC và AC: sử dụng trong mạch công suất có thiết kế phù hợp.

Khả năng thay thế trong từng máy phải được kiểm tra theo sơ đồ điện và thông số linh kiện gốc.

Lưu ý khi thay thế và lắp đặt

Để sử dụng đúng thyristor TECHSEM Y38KPE KP500A 1600V, cần kiểm tra:

1. Đúng mã và kiểu vỏ: đối chiếu Y38KPE, KT33cT cùng các ký hiệu trên linh kiện.

2. Đúng đặc tính điện: xác nhận điện áp chặn, dòng điện và khả năng chịu xung.

3. Tương thích mạch kích: kiểm tra yêu cầu dòng, điện áp kích Gate và cách đấu dây.

4. Tản nhiệt phù hợp: kiểm tra bề mặt tiếp xúc, hệ thống làm mát và điều kiện vận hành.

5. Lực ép đúng yêu cầu: sử dụng thông số của tài liệu tương ứng, tránh lắp ép theo cảm tính.

Không nên lựa chọn linh kiện thay thế chỉ dựa vào hình dáng hoặc ký hiệu dòng điện và điện áp trên hộp.

Báo giá thyristor TECHSEM KP500A 1600V Y38KPE

Khi yêu cầu báo giá, hãy cung cấp đầy đủ Y38KPE – KP500A 1600V – KT33cT, số lượng cần mua và ảnh nhãn linh kiện đang sử dụng.

Đồng thời, cần yêu cầu nhà cung cấp xác nhận datasheet đúng phiên bản, kích thước lắp đặt, tình trạng hàng, thời gian giao hàng và điều kiện bảo hành. Việc đối chiếu trước khi đặt mua giúp hạn chế nhầm phiên bản và rút ngắn thời gian bảo trì thiết bị.
