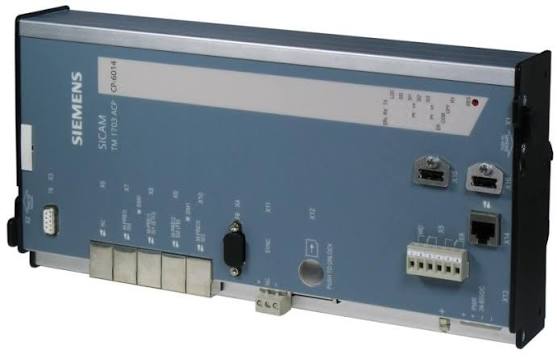

Bộ điều khiển SICAM TM 1703 CP-6014 Siemens

Bộ điều khiển SICAM TM 1703 CP-6014 là module điều khiển trung tâm thuộc nền tảng tự động hóa và điều khiển từ xa SICAM TM 1703 ACP của Siemens. Thiết bị được sử dụng để xử lý dữ liệu, quản lý module ngoại vi và tổ chức truyền thông trong các hệ thống RTU, SCADA, tự động hóa trạm biến áp và giám sát hạ tầng công nghiệp.

Siemens định danh CP-6014 là Master Control Module, với mã sản phẩm cơ bản 6MF1113-0GA14-0AA0. Trên cổng sản phẩm của Siemens, mã này hiện được phân loại là phụ tùng thay thế, phù hợp với nhu cầu bảo trì và khôi phục những hệ thống SICAM TM 1703 ACP đang vận hành.

Bộ điều khiển SICAM TM 1703 CP-6014 là gì?

CP-6014 là bộ phận xử lý trung tâm của một cấu hình SICAM TM 1703 ACP. Thiết bị tiếp nhận dữ liệu từ các module đầu vào, đầu ra và module ghép nối ngoại vi, sau đó xử lý thông tin theo chương trình và tham số đã được thiết lập.

Trong hệ thống RTU, bộ điều khiển có thể đảm nhiệm các nhiệm vụ như:

• Thu thập trạng thái thiết bị hiện trường.
• Xử lý tín hiệu cảnh báo và sự kiện.
• Quản lý giá trị đo analog.
• Thực hiện logic điều khiển và liên động.
• Tiếp nhận lệnh từ hệ thống SCADA.
• Truyền dữ liệu đến trung tâm điều khiển.
• Quản lý kết nối giữa các module ngoại vi.
• Chẩn đoán lỗi phần cứng và truyền thông.

Nền tảng SICAM được Siemens phát triển cho nhiều mô hình ứng dụng như trạm điều khiển từ xa, thiết bị điều khiển trạm, front-end, gateway, nút dữ liệu và hệ thống tự động hóa có ngoại vi cục bộ hoặc phân tán.

Thông số cơ bản của Siemens CP-6014

Mã đặt hàng thực tế có thể đi kèm thêm hậu tố thể hiện phiên bản phần cứng, nguồn cấp, cấu hình hoặc tình trạng sản phẩm. Vì vậy, khi mua thiết bị thay thế, khách hàng cần cung cấp toàn bộ mã MLFB trên nhãn thay vì chỉ gửi tên CP-6014.

Chức năng của bộ điều khiển SICAM TM 1703 CP-6014

Xử lý dữ liệu trung tâm

CP-6014 tiếp nhận dữ liệu từ hệ thống ngoại vi và thực hiện các tác vụ xử lý theo cấu hình dự án. Dữ liệu có thể bao gồm trạng thái đóng cắt, cảnh báo, xung đếm, dòng điện, điện áp, nhiệt độ hoặc những giá trị đo khác từ thiết bị hiện trường.

Sau khi xử lý, dữ liệu được lưu trữ, chuyển tiếp hoặc sử dụng trong các thuật toán điều khiển và liên động.

Điều khiển thiết bị từ xa

Thông qua hệ thống SCADA hoặc trung tâm điều độ, CP-6014 có thể tiếp nhận lệnh điều khiển để thực hiện các thao tác như:

• Đóng hoặc cắt máy cắt.
• Điều khiển dao cách ly.
• Khởi động hoặc dừng động cơ.
• Điều khiển van và trạm bơm.
• Thay đổi giá trị đặt.
• Kích hoạt chu trình tự động.

Việc thực hiện lệnh phụ thuộc vào cấu hình I/O, module truyền thông, logic ứng dụng và cơ chế an toàn của từng dự án.

Quản lý module đầu vào và đầu ra

Bộ điều khiển làm việc với các module đầu vào số, đầu ra số, đầu vào analog, đầu ra analog và module ghép nối ngoại vi thuộc hệ thống SICAM TM.

Các phần tử ngoại vi có khả năng thu nhận, tiền xử lý, giám sát và xuất tín hiệu quá trình. Hệ thống còn hỗ trợ hiển thị trạng thái, cảnh báo lỗi bằng LED và trao đổi dữ liệu với phần tử điều khiển cơ sở thông qua bus ngoại vi Ax 1703.

Tổ chức truyền thông công nghiệp

Tùy theo module giao diện, firmware và phần tử giao thức được lắp đặt, hệ thống SICAM sử dụng CP-6014 có thể triển khai nhiều chuẩn truyền thông phổ biến trong ngành điện, chẳng hạn:

• IEC 60870-5-101.
• IEC 60870-5-103.
• IEC 60870-5-104.
• IEC 61850.
• Truyền thông nối tiếp.
• Ethernet TCP/IP.
• Giao tiếp qua mạng LAN hoặc WAN.

Tài liệu Siemens liệt kê CP-6014/CPCX65 trong các cấu hình có thể kết hợp với nhiều module giao thức. Tuy nhiên, không nên hiểu rằng một CP-6014 bất kỳ đều mặc định hỗ trợ toàn bộ giao thức; khả năng thực tế phụ thuộc vào phần cứng và gói phần mềm của thiết bị.

Kết nối ngoại vi phân tán

CP-6014 có thể được triển khai trong kiến trúc có các module I/O đặt gần cảm biến và cơ cấu chấp hành. Giải pháp này giúp giảm chiều dài dây tín hiệu, thuận tiện khi mở rộng hệ thống và hỗ trợ bố trí thiết bị tại nhiều vị trí khác nhau.

Đối với ngoại vi SICAM TM, việc kết nối có thể thực hiện thông qua module giao diện bus điện hoặc quang phù hợp. Siemens nêu các module CM-0843 cho kết nối điện và CM-0842 cho kết nối quang trong kiến trúc ngoại vi từ xa.

Cấu hình bằng SICAM TOOLBOX II

SICAM TOOLBOX II là công cụ kỹ thuật được sử dụng để thiết lập và quản lý hệ thống SICAM. Phần mềm hỗ trợ các công việc như:

• Khai báo cấu trúc phần cứng.
• Đặt địa chỉ cho module ngoại vi.
• Cấu hình tín hiệu vào và ra.
• Thiết lập giao thức truyền thông.
• Xây dựng chương trình điều khiển.
• Nạp tham số vào thiết bị.
• Kiểm tra trạng thái hệ thống.
• Chẩn đoán và phân tích lỗi.

Siemens sử dụng SICAM TOOLBOX II làm nền tảng cấu hình cho các hệ thống SICAM RTU, đồng thời hỗ trợ lập trình các chức năng điều khiển và điều chỉnh theo IEC 61131-3 trong những cấu hình phù hợp.

Ưu điểm của bộ điều khiển SICAM TM 1703 CP-6014

Kiến trúc module linh hoạt

Hệ thống có thể được cấu hình bằng nhiều loại module I/O và module truyền thông khác nhau. Người dùng có thể lựa chọn số lượng tín hiệu, loại giao diện và giao thức theo yêu cầu của từng trạm.

Phù hợp với hệ thống điều khiển từ xa

CP-6014 được thiết kế cho các nhiệm vụ thu thập dữ liệu, xử lý tín hiệu và truyền thông trong hệ thống RTU. Đây là điểm khác biệt so với một PLC thông thường chỉ tập trung vào điều khiển máy móc tại chỗ.

Hỗ trợ nhiều phương án truyền thông

Khả năng kết hợp các module giao tiếp giúp hệ thống có thể làm việc với thiết bị bảo vệ, SCADA, trạm điều khiển, trung tâm điều độ và những nền tảng tự động hóa khác.

Thuận tiện khi mở rộng ngoại vi

Các module I/O có thể được bố trí tập trung hoặc phân tán. Kiến trúc này phù hợp với những trạm có nhiều tín hiệu hoặc có thiết bị hiện trường nằm cách xa tủ điều khiển chính.

Phù hợp cho bảo trì hệ thống SICAM cũ

CP-6014 vẫn có vai trò quan trọng tại các nhà máy và trạm điện đang vận hành nền tảng SICAM TM 1703 ACP. Việc thay đúng module giúp giảm thời gian dừng hệ thống và hạn chế phải nâng cấp toàn bộ thiết bị trong thời gian ngắn.

Ứng dụng của SICAM TM 1703 CP-6014

Tự động hóa trạm biến áp

CP-6014 có thể thu thập trạng thái máy cắt, dao cách ly, relay bảo vệ, tín hiệu cảnh báo và các giá trị đo trong trạm điện. Dữ liệu sau đó được truyền đến phòng điều khiển hoặc trung tâm điều độ.

Hệ thống SCADA ngành điện

Thiết bị có thể đóng vai trò bộ điều khiển RTU, tiếp nhận dữ liệu hiện trường và chuyển về hệ thống SCADA. Đồng thời, nó tiếp nhận lệnh từ SCADA để điều khiển thiết bị tại trạm.

Nhà máy điện

CP-6014 được sử dụng trong các hệ thống giám sát trạm phân phối điện, thiết bị phụ trợ, hệ thống điều khiển từ xa và các khu vực cần thu thập dữ liệu tập trung.

Hệ thống cấp thoát nước

Trong hệ thống cấp nước, bộ điều khiển có thể tham gia giám sát trạm bơm, mực nước, lưu lượng, áp suất và trạng thái van.

Dầu khí và đường ống

Thiết bị phù hợp với các trạm phân tán cần truyền dữ liệu về trung tâm, chẳng hạn trạm van, trạm bơm hoặc điểm giám sát đường ống.

Giao thông và hạ tầng

SICAM RTU có thể được ứng dụng trong đường hầm, hệ thống đường sắt, giám sát năng lượng và các công trình hạ tầng yêu cầu khả năng vận hành liên tục. Siemens liệt kê truyền tải và phân phối điện, dầu khí, đường hầm và thủy điện trong nhóm ứng dụng của nền tảng SICAM RTU.
