Mô đun DO-2101 Siemens – Digital Output Module cho hệ thống SICAM AK3

1. Mô đun DO-2101 Siemens là gì?

DO-2101 Siemens là mô đun đầu ra số (Digital Output/Binary Output Module) được sử dụng trong hệ thống điều khiển và tự động hóa SICAM của Siemens.

Khác với module DI – Digital Input có nhiệm vụ thu nhận trạng thái từ hiện trường, module DO – Digital Output đảm nhiệm chiều ngược lại: nhận lệnh từ hệ thống điều khiển và tạo tín hiệu đầu ra để tác động tới thiết bị bên ngoài.

Vì vậy, card DO-2101 Siemens có thể được sử dụng trong các hệ thống điều khiển trạm điện, nhà máy điện, thủy điện và SCADA.

2. Chức năng của card DO-2101 Siemens

Chức năng chính của Siemens DO-2101 là cung cấp các đầu ra nhị phân phục vụ điều khiển thiết bị hiện trường.

Trong một hệ thống điện, tín hiệu đầu ra có thể được sử dụng trong các mạch như:

• Điều khiển đóng hoặc cắt máy cắt;
• Điều khiển relay trung gian;
• Điều khiển contactor;
• Phát tín hiệu command tới thiết bị;
• Điều khiển các cơ cấu chấp hành;
• Truyền tín hiệu trạng thái hoặc cảnh báo tới các mạch liên quan.

Về nguyên tắc hệ thống, luồng điều khiển có thể biểu diễn:

SCADA/HMI → SICAM → DO-2101 → Relay/Mạch điều khiển → Thiết bị hiện trường

3. DO-2101 thuộc hệ thống Siemens SICAM

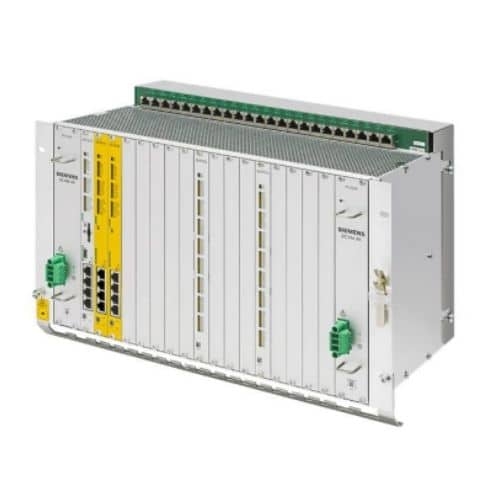

Siemens SICAM là nền tảng được phát triển cho các ứng dụng tự động hóa và điều khiển hệ thống điện. Các hệ thống SICAM có thể kết hợp nhiều loại module khác nhau để thực hiện chức năng thu thập tín hiệu, xử lý, truyền thông và điều khiển.

Trong đó có thể gặp các nhóm module:

DI – Digital Input: thu nhận tín hiệu số.

DO – Digital Output: xuất tín hiệu điều khiển.

AI – Analog Input: thu nhận tín hiệu tương tự.

CP – Communication Processor: xử lý và truyền thông.

DO-2101 thuộc nhóm Digital/Binary Output, vì vậy chức năng của nó cần được phân biệt rõ với các card DI hoặc communication processor.

4. Nguyên lý hoạt động của DO-2101 Siemens

Khi người vận hành hoặc chương trình điều khiển phát một lệnh, hệ thống SICAM xử lý điều kiện logic trước khi truyền lệnh đến module đầu ra tương ứng.

DO-2101 sau đó kích hoạt đầu ra được cấu hình. Đầu ra này có thể tác động đến relay trung gian hoặc mạch điều khiển của thiết bị.

Ví dụ trong hệ thống điều khiển máy cắt:

Lệnh CLOSE trên HMI → Bộ xử lý SICAM → DO-2101 → Relay đóng → Cuộn đóng máy cắt

Tương tự:

Lệnh OPEN/TRIP → SICAM → DO-2101 → Relay/mạch cắt → Cuộn cắt máy cắt

Cấu hình thực tế phụ thuộc vào thiết kế mạch điều khiển của từng hệ thống.

5. Ứng dụng của Siemens DO-2101

Mô đun DO-2101 Siemens có thể được sử dụng trong các hệ thống tự động hóa điện cần đầu ra nhị phân, đặc biệt là:

Nhà máy thủy điện: phục vụ hệ thống điều khiển tổ máy, thiết bị phụ trợ và hệ thống phân phối điện.

Trạm biến áp: điều khiển máy cắt, dao cách ly và các mạch relay.

Nhà máy nhiệt điện: sử dụng trong hệ thống điều khiển và thu thập dữ liệu.

Hệ thống SCADA: thực hiện lệnh điều khiển từ trung tâm tới thiết bị hiện trường.

Hệ thống SICAM: kết hợp với CPU, communication processor và các module I/O khác để tạo thành hệ thống điều khiển hoàn chỉnh.

6. Sự khác nhau giữa DI và DO Siemens

Khi tìm mua module SICAM, cần phân biệt DI và DO:

Ví dụ, trạng thái máy cắt đang đóng có thể được đưa về DI. Ngược lại, lệnh đóng máy cắt có thể được phát thông qua DO.

7. Vai trò của DO-2101 trong hệ thống điều khiển trạm điện

Trong hệ thống tự động hóa trạm điện, việc truyền lệnh điều khiển chính xác là yêu cầu quan trọng. DO-2101 đóng vai trò giao tiếp giữa phần xử lý logic của hệ thống SICAM và mạch điều khiển ngoài hiện trường.

Một hệ thống điển hình có thể hoạt động theo chuỗi:

Thiết bị hiện trường → DI → SICAM/CPU → SCADA

và ở chiều điều khiển:

SCADA → SICAM/CPU → DO → Thiết bị hiện trường

Nhờ cấu trúc này, hệ thống trung tâm vừa có thể giám sát trạng thái vừa thực hiện các lệnh điều khiển từ xa.

8. DO-2101 Siemens trong nhà máy thủy điện

Trong nhà máy thủy điện, các hệ thống SICAM có thể được sử dụng cho việc thu thập và xử lý tín hiệu của hệ thống điện và thiết bị phụ trợ.

Card DO-2101 Siemens có thể tham gia vào các mạch điều khiển tùy theo thiết kế cụ thể của nhà máy, chẳng hạn điều khiển relay, contactor, máy cắt hoặc các thiết bị đóng cắt khác.

Đối với các hệ thống SICAM đã vận hành nhiều năm, DO-2101 cũng có thể trở thành vật tư dự phòng cần thiết khi bảo trì hoặc sửa chữa hệ thống.

9. Lưu ý khi mua DO-2101 Siemens thay thế

Khi tìm DO-2101 Siemens để thay thế module đang sử dụng, không nên lựa chọn chỉ dựa vào tên DO-2101 hoặc hình dáng card.

Cần kiểm tra trực tiếp trên nameplate các thông tin như:

DO-2101 → Part Number/MLFB → Hardware Version → loại và số lượng output → điện áp/tải đầu ra → cấu hình rack → khả năng tương thích với hệ thống SICAM hiện tại.

Đặc biệt, Part Number trên tem thiết bị cũ nên được sử dụng làm tiêu chí chính khi yêu cầu nhà cung cấp báo giá. Các card có ngoại hình gần giống nhau chưa chắc có cùng cấu hình điện.

10. Kiểm tra card DO-2101 cũ trước khi thay thế

Khi hệ thống xuất hiện lỗi liên quan đến Digital Output, cần kiểm tra cả card và mạch bên ngoài trước khi kết luận DO-2101 bị hỏng.

Một số vị trí cần kiểm tra gồm nguồn cấp, connector, terminal, relay trung gian, dây tín hiệu, tải đầu ra, trạng thái LED và thông báo lỗi từ hệ thống SICAM.

Nếu thay một card khác, cần đối chiếu cấu hình hệ thống trước khi đưa thiết bị vào vận hành.

11. Mua card DO-2101 Siemens cần cung cấp thông tin gì?

Khi gửi yêu cầu báo giá Siemens DO-2101, nên cung cấp:

• Ảnh toàn bộ mặt trước card;
• Ảnh rõ tem Siemens;
• Part Number/MLFB;
• Hardware Version;
• Serial Number nếu có;
• Ảnh connector;
• Model rack/CPU đang sử dụng;
• Yêu cầu hàng New hoặc Used/Refurbished.

Thông tin càng đầy đủ thì khả năng tìm đúng module tương thích càng cao, đặc biệt với các thiết bị SICAM thế hệ cũ.

12. Kết luận

Mô đun DO-2101 Siemens là module đầu ra số thuộc hệ thống tự động hóa SICAM, có nhiệm vụ đưa các lệnh điều khiển từ hệ thống tới mạch và thiết bị hiện trường. Card có thể được ứng dụng trong nhà máy thủy điện, nhà máy điện, trạm biến áp, SCADA và hệ thống điều khiển công nghiệp.
