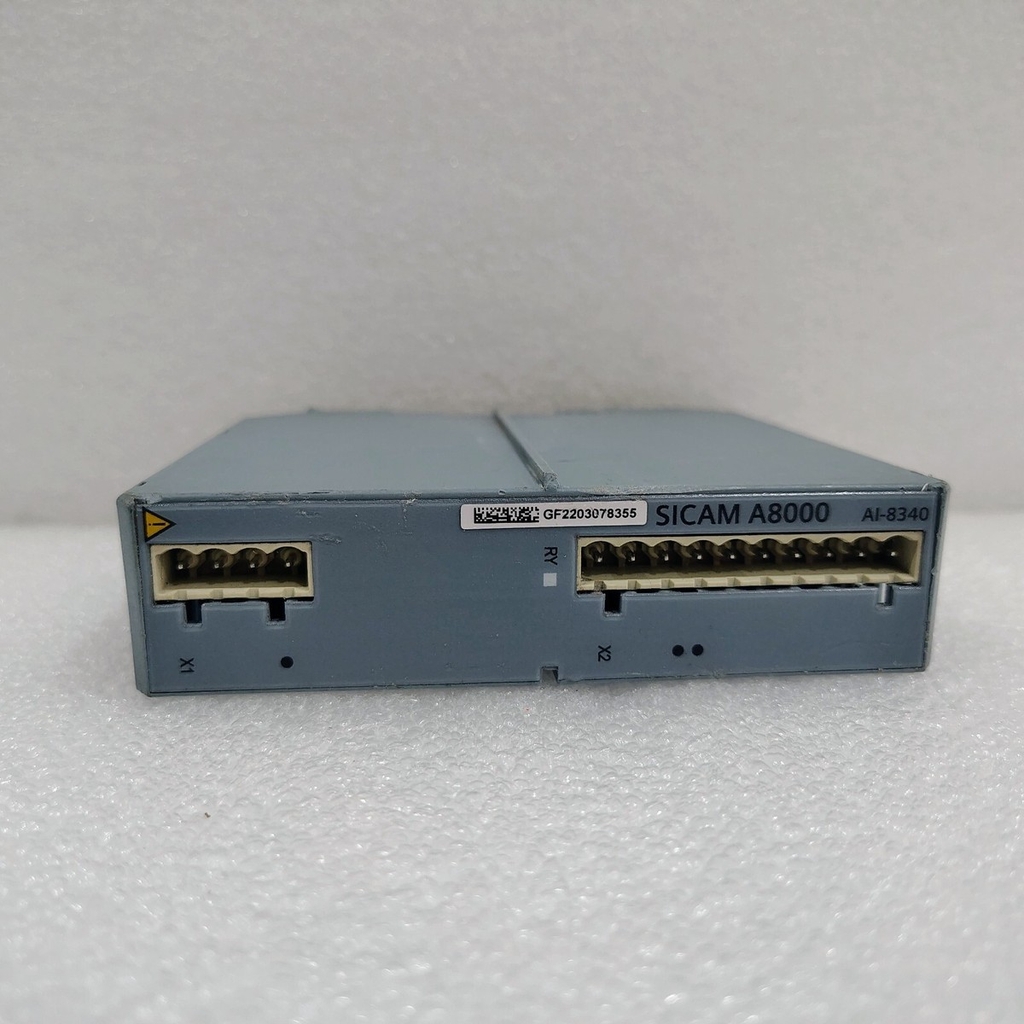

SICAM A8000 AI-8340 – Module đo điện áp chính xác cao của Siemens

SICAM A8000 AI-8340 là gì?

SICAM A8000 AI-8340 là module đầu vào analog chuyên dùng để đo điện áp xoay chiều trong các hệ thống điều khiển, giám sát và tự động hóa năng lượng. Thiết bị thuộc nền tảng SICAM A8000 của Siemens, có mã đặt hàng 6MF2834-0AA00.

Module được trang bị 4 đầu vào đo điện áp, cho phép đo trực tiếp điện áp xoay chiều lên đến 250 VAC. Ngoài chức năng đo lường, AI-8340 còn tích hợp 2 đầu ra số phục vụ chức năng kiểm tra đồng bộ – Synchro Check.

SICAM A8000 là dòng thiết bị dạng module được Siemens phát triển cho các ứng dụng điều khiển từ xa, giám sát và tự động hóa hệ thống năng lượng trong công nghiệp và cơ sở hạ tầng.

Thông số kỹ thuật SICAM A8000 AI-8340

Thông số	Giá trị
Hãng sản xuất	Siemens
Dòng sản phẩm	SICAM A8000
Model	AI-8340
Mã đặt hàng	6MF2834-0AA00
Loại thiết bị	Module đo điện áp/đầu vào analog
Số đầu vào điện áp	4 kênh
Điện áp đo tối đa	250 VAC
Tần số hỗ trợ	16,7 Hz, 50 Hz và 60 Hz
Độ chính xác giá trị đo	0,2%
Độ chính xác giá trị tính toán	0,5%
Độ phân giải A/D	16 bit
Đầu ra số	2 đầu ra cho Synchro Check
Công suất tiêu thụ tối đa	Khoảng 300 mW
Điện áp xung danh định	0,4 kV

Các thông số trên được tổng hợp từ dữ liệu sản phẩm Siemens dành cho mã 6MF2834-0AA00.

Đặc điểm nổi bật của Siemens AI-8340

1. Đo đồng thời 4 tín hiệu điện áp

AI-8340 được trang bị 4 đầu vào điện áp analog, đáp ứng nhu cầu thu thập nhiều tín hiệu trong cùng một hệ thống. Điện áp xoay chiều có thể được đo trực tiếp đến 250 VAC mà không cần sử dụng thêm bộ chuyển đổi tín hiệu trong phạm vi đo cho phép.

Cấu hình này phù hợp với các hệ thống cần theo dõi điện áp ba pha và một điện áp bổ sung, chẳng hạn điện áp thanh cái, điện áp đường dây hoặc điện áp phục vụ kiểm tra đồng bộ.

2. Độ chính xác đo lường cao

Module có độ chính xác 0,2% đối với giá trị đo trực tiếp và 0,5% đối với giá trị tính toán. Độ phân giải chuyển đổi A/D 16 bit giúp thiết bị thu nhận tín hiệu với mức độ chi tiết cao.

Khả năng đo chính xác giúp hệ thống:

Theo dõi biến động điện áp.
Phát hiện trạng thái điện áp bất thường.
Cung cấp dữ liệu cho hệ thống SCADA.
Hỗ trợ điều khiển và giám sát lưới điện.
Nâng cao độ tin cậy của dữ liệu vận hành.

3. Hỗ trợ nhiều tần số hệ thống

SICAM A8000 AI-8340 hỗ trợ các tần số:

16,7 Hz.
50 Hz.
60 Hz.

Nhờ đó, module có thể được triển khai trong lưới điện công nghiệp thông thường cũng như một số hệ thống cấp điện đường sắt sử dụng tần số đặc thù.

4. Tích hợp chức năng Synchro Check

AI-8340 có 2 đầu ra số dành cho chức năng Synchro Check – kiểm tra đồng bộ. Chức năng này được sử dụng để kiểm tra các điều kiện điện trước khi thực hiện thao tác đóng máy cắt hoặc kết nối hai phần của hệ thống điện.

Các thông số thường được xem xét trong quá trình kiểm tra đồng bộ gồm:

Chênh lệch điện áp.
Chênh lệch tần số.
Chênh lệch góc pha.
Điều kiện đồng bộ giữa hai nguồn hoặc hai thanh cái.

Việc tích hợp đầu ra Synchro Check giúp AI-8340 phù hợp với các hệ thống điều khiển đóng cắt và tự động hóa trạm điện.

5. Có thể kết hợp với module đo dòng AI-8330

AI-8340 có thể hoạt động độc lập cho nhiệm vụ đo điện áp và kiểm tra đồng bộ. Khi hệ thống cần thu thập thêm tín hiệu dòng điện, module có thể được kết hợp với SICAM A8000 AI-8330.

AI-8330 cung cấp 3 đầu vào đo dòng điện và được thiết kế để hoạt động cùng AI-8340. Việc kết hợp hai module cho phép hệ thống thu nhận đồng bộ các đại lượng dòng điện và điện áp phục vụ giám sát năng lượng.

Ứng dụng của SICAM A8000 AI-8340

Module Siemens AI-8340 được sử dụng trong nhiều hệ thống tự động hóa năng lượng, tiêu biểu như:

Trạm biến áp và trạm phân phối điện

Thiết bị thu thập điện áp từ máy biến điện áp, thanh cái hoặc ngăn lộ để truyền dữ liệu về bộ điều khiển trung tâm và hệ thống SCADA.

Nhà máy điện và thủy điện

AI-8340 hỗ trợ theo dõi điện áp máy phát, thanh cái và các nhánh cấp điện, đồng thời cung cấp dữ liệu phục vụ kiểm tra đồng bộ trước khi hòa hệ thống.

Hệ thống điện đường sắt

Khả năng hỗ trợ tần số 16,7 Hz giúp thiết bị phù hợp với một số hệ thống cấp điện kéo đường sắt sử dụng tần số riêng.

Nhà máy công nghiệp

Module có thể được sử dụng trong hệ thống phân phối điện trung thế và hạ thế của nhà máy nhằm theo dõi tình trạng điện áp và truyền dữ liệu về hệ thống điều khiển.

Hệ thống đường ống và cơ sở hạ tầng

Nền tảng SICAM A8000 được Siemens định hướng cho các trạm phân phối điện, trạm phân phối khí, nhà máy thủy điện, hệ thống đường ống và nguồn điện đường sắt.
