Card CP-2019 Siemens – Bộ xử lý truyền thông cho hệ thống SICAM AK 3

1. Card CP-2019 Siemens là gì?

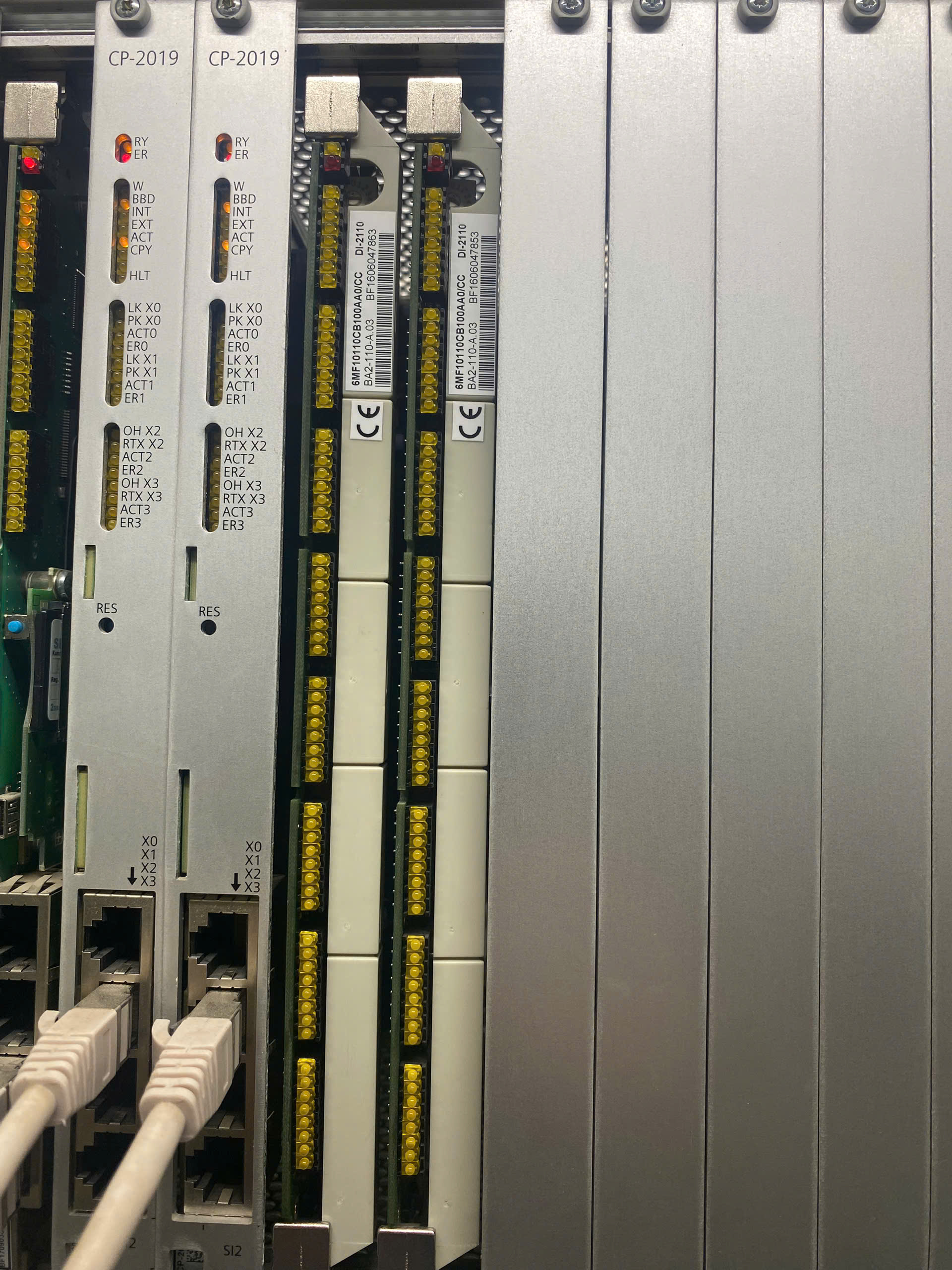

Card CP-2019 Siemens là module xử lý và truyền thông thuộc hệ thống SICAM AK 3 của Siemens. Theo tài liệu kỹ thuật SICAM AK 3, CP-2019 được Siemens mô tả là Communication Processor AK 3, có nhiệm vụ thực hiện các chức năng xử lý và truyền thông trong hệ thống.

Một mã sản phẩm được ghi nhận cho CP-2019 là:

6MF1013-2CA10-0AA0 – CP-2019 Communication/Processing AK 3.

Đây là thiết bị chuyên dụng trong hệ thống điều khiển, giám sát và tự động hóa điện, đặc biệt phù hợp với kiến trúc SICAM RTU/SICAM AK 3.

2. Thông số cơ bản của Siemens CP-2019

Theo tài liệu hệ thống chính thức của Siemens, CP-2019 có một bộ vi xử lý đảm nhiệm chức năng xử lý và truyền thông, có thể lắp trong rack CM-2844 hoặc CM-2846, hỗ trợ tối đa 4 protocol elements và kết nối tối đa 16 peripheral elements thông qua Ax 1703 peripheral bus.

3. Chức năng của card CP-2019 Siemens

CP-2019 đóng vai trò quan trọng trong việc xử lý và trao đổi dữ liệu giữa các thành phần của hệ thống SICAM AK 3.

Các chức năng chính gồm xử lý dữ liệu, quản lý truyền thông, vận chuyển dữ liệu đến và đi từ các protocol elements, trao đổi dữ liệu với peripheral elements và hỗ trợ các chức năng an toàn tùy theo cấu hình.

Do đó, CP-2019 không đơn thuần là một card I/O. Đây là processing and communication element của hệ thống tự động hóa SICAM AK 3.

4. Khả năng truyền thông của CP-2019

Một ưu điểm đáng chú ý của Siemens CP-2019 là khả năng đảm nhiệm nhiều nhiệm vụ truyền thông trong cùng một hệ thống.

Tài liệu Siemens cho biết CP-2019 có thể hỗ trợ tối đa 4 giao diện truyền thông và có vị trí cho một optional serial interface module. Card cũng đảm nhiệm việc truyền dữ liệu giữa các protocol elements và peripheral elements.

Đối với cấu hình SICAM AK 3 hỗ trợ IEC 61850, chứng nhận IEC 61850 của hệ thống Siemens cũng liệt kê CP-2019 cùng CP-2016 trong cấu hình SICAM AK 3 đã được kiểm tra sự phù hợp với IEC 61850 Edition 2.

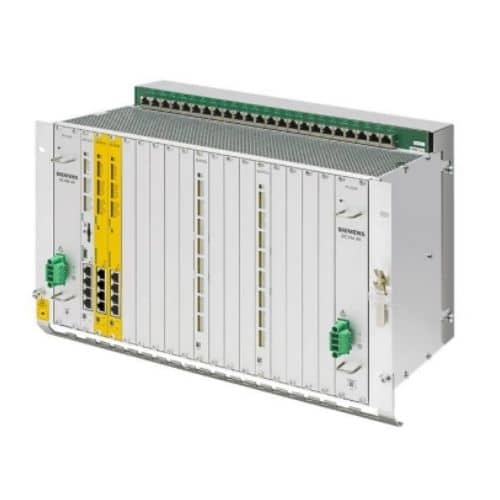

5. CP-2019 trong hệ thống SICAM AK 3

SICAM AK 3 được sử dụng trong các hệ thống tự động hóa và điều khiển điện. Trong kiến trúc này, CP-2019 đảm nhiệm việc xử lý và trao đổi thông tin giữa các thành phần của hệ thống.

Một cấu hình cơ bản có thể hiểu theo hướng:

Thiết bị hiện trường → Module I/O/Peripheral → CP-2019 → Mạng truyền thông → SCADA/Hệ thống điều khiển

CP-2019 có thể kết nối tối đa 16 peripheral elements thông qua serial Ax 1703 peripheral bus, đồng thời đảm nhiệm việc vận chuyển dữ liệu đến các protocol elements.

6. Ứng dụng của Siemens CP-2019

Card CP-2019 có thể được bắt gặp trong các hệ thống SCADA và tự động hóa điện sử dụng nền tảng SICAM AK 3, chẳng hạn tại trạm điện và các nhà máy điện.

Ở Việt Nam, tài liệu mua sắm thiết bị năm 2026 của Công ty Thủy điện Hòa Bình cũng mô tả CP-2019/CPCX26 Siemens trong hệ thống điều khiển, với các yêu cầu về Ax 1703 I/O bus, Ethernet và các giao thức truyền thông công nghiệp.

7. Vai trò của CP-2019 trong hệ thống điều khiển

Trong một hệ thống SICAM, CP-2019 có thể đảm nhiệm ba nhóm nhiệm vụ chính:

Xử lý: Bộ vi xử lý thực hiện các chức năng xử lý cần thiết của hệ thống.

Truyền thông: Card quản lý quá trình trao đổi dữ liệu với các thành phần truyền thông và thiết bị khác.

Kết nối ngoại vi: CP-2019 cung cấp khả năng kết nối các peripheral elements thông qua Ax 1703 peripheral bus.

Nhờ kết hợp khả năng xử lý và truyền thông, CP-2019 là một thành phần quan trọng trong cấu hình SICAM AK 3.

8. Lưu ý khi mua Card CP-2019 Siemens thay thế

Khi cần tìm CP-2019 Siemens để thay thế card cũ, không nên chỉ kiểm tra tên CP-2019. Cần đối chiếu đầy đủ Part Number, Hardware Version, Firmware, cấu hình giao tiếp và khả năng tương thích với hệ thống SICAM AK 3 đang vận hành.

Đặc biệt, nên kiểm tra chính xác mã trên tem card. Mã 6MF1013-2CA10-0AA0 đã được ghi nhận cho CP-2019, nhưng việc lựa chọn card thay thế vẫn cần dựa trên cấu hình thực tế của hệ thống.

Đối với hệ thống điện đang vận hành liên tục, việc thay card cũng cần lưu ý đến dữ liệu cấu hình và firmware hiện hữu trước khi tháo thiết bị cũ.

9. Card CP-2019 Siemens dùng trong thủy điện và trạm điện

Trong các nhà máy điện và trạm biến áp sử dụng Siemens SICAM, CP-2019 có thể tham gia vào hệ thống thu thập, xử lý và truyền dữ liệu phục vụ giám sát và điều khiển.

Khả năng kết nối nhiều peripheral elements và nhiều giao diện truyền thông giúp card phù hợp với những hệ thống có số lượng tín hiệu và thiết bị phân tán lớn. Đây cũng là lý do các module SICAM dạng này thường được quan tâm khi bảo trì, nâng cấp hoặc chuẩn bị vật tư dự phòng cho hệ thống điều khiển nhà máy điện.

10. Kết luận

Card CP-2019 Siemens là module Communication/Processing dành cho hệ thống SICAM AK 3. Thiết bị kết hợp chức năng xử lý và truyền thông, hỗ trợ tối đa 4 communication interfaces và kết nối tối đa 16 peripheral elements qua Ax 1703 peripheral bus
