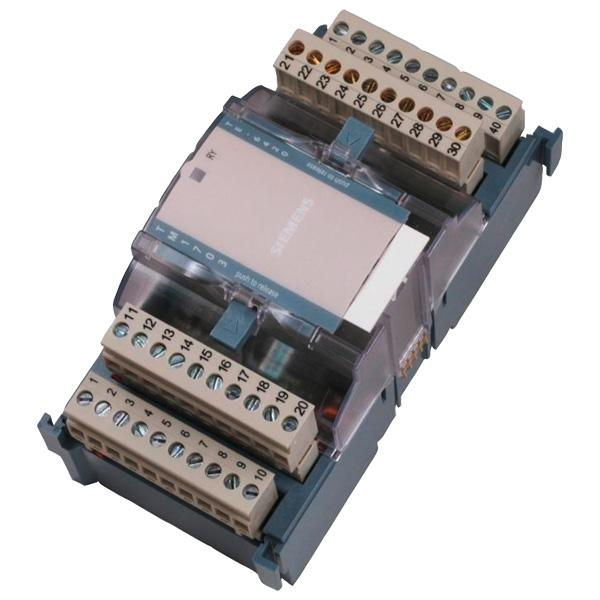

Mô Đun Đo Tốc Độ Siemens TE-6420 (6MF1113-0GE20-0AA0) – Giải Pháp Giám Sát Tốc Độ Công Nghiệp

Mô đun đo tốc độ Siemens TE-6420 (6MF1113-0GE20-0AA0) là thiết bị chuyên dụng để thu thập và xử lý tín hiệu tốc độ trong các hệ thống điều khiển, tự động hóa công nghiệp. Thuộc dòng thiết bị SICAM của Siemens, TE-6420 được thiết kế với bốn đầu vào xung, chia thành hai nhóm, hỗ trợ tín hiệu 5 VDC, 24 VDC và NAMUR.

Nhờ khả năng đo tốc độ quay, đếm xung và xác định chiều quay, thiết bị có thể ứng dụng trong hệ thống giám sát tổ máy phát điện, nhà máy thủy điện và các dây chuyền công nghiệp sử dụng máy móc chuyển động quay.

1. Tổng quan về mô đun Siemens TE-6420

Siemens TE-6420 là mô đun đo tốc độ (Speed Measurement Module), được phát triển để tiếp nhận tín hiệu xung từ cảm biến và cung cấp dữ liệu cho hệ thống điều khiển trung tâm.

Thiết bị có bốn đầu vào xung, bố trí thành hai nhóm độc lập. Các nhóm được cách ly điện bằng bộ ghép quang, giúp hạn chế ảnh hưởng điện giữa các nhóm tín hiệu. Mô đun hỗ trợ chức năng đo chu kỳ xung, đếm xung, nhận biết chiều quay và phát hiện hở mạch.

TE-6420 được sử dụng trong hệ thống SICAM TM và có khả năng tích hợp với một số cấu hình SICAM A8000 thông qua mô đun ghép nối phù hợp.

2. Thông số kỹ thuật Siemens TE-6420

Thông số nhận dạng được đối chiếu với Siemens Industry Mall và tài liệu kỹ thuật SICAM.

Lưu ý: Các mức 5 VDC và 24 VDC trong tên thương mại là mức tín hiệu đầu vào; không nên nhầm với nguồn cấp hoạt động của mô đun.

3. Chức năng nổi bật của Siemens TE-6420

3.1. Đo tốc độ quay

TE-6420 có khả năng tiếp nhận tín hiệu xung từ cảm biến tốc độ và đo chu kỳ của tín hiệu. Thông tin này được sử dụng để xác định tốc độ quay của trục động cơ, tua-bin hoặc máy phát điện.

Trong các hệ thống giám sát tốc độ, dữ liệu từ TE-6420 có thể hỗ trợ theo dõi tình trạng vận hành và phát hiện những thay đổi tốc độ bất thường.

3.2. Đếm xung và phát hiện trạng thái dừng

Bên cạnh chức năng đo tốc độ, mô đun còn hỗ trợ chế độ đếm xung, phục vụ xác định trạng thái chuyển động và phát hiện khi thiết bị quay dừng hoạt động.

Khả năng này đặc biệt hữu ích đối với hệ thống cần giám sát trình tự khởi động, vận hành và dừng máy.

3.3. Hỗ trợ nhiều loại tín hiệu đầu vào

TE-6420 tương thích với các tín hiệu 5 VDC, 24 VDC và NAMUR theo DIN 19234. Thiết kế này tạo điều kiện tích hợp với nhiều loại cảm biến tốc độ công nghiệp, tùy thuộc vào đặc tính điện và sơ đồ đấu nối của cảm biến.

3.4. Phát hiện chiều quay và lỗi tín hiệu

Mô đun hỗ trợ nhận biết chiều quay, phát hiện hở mạch và lọc nhiễu xung. Đây là những chức năng cần thiết khi thu thập tín hiệu từ máy móc quay trong môi trường công nghiệp.

4. Nguyên lý hoạt động của mô đun TE-6420

Khi trục máy quay, cảm biến tốc độ tạo ra các xung điện tương ứng với chuyển động của trục. Mô đun TE-6420 tiếp nhận tín hiệu và thực hiện phép đo theo chế độ được cấu hình.

Dữ liệu đo được truyền đến bộ điều khiển trung tâm, phục vụ giám sát tốc độ và các chức năng điều khiển liên quan. Việc tính toán tốc độ vòng/phút (RPM) cần được cấu hình phù hợp với số xung trên mỗi vòng quay của cảm biến.

5. Ứng dụng của Siemens TE-6420 trong công nghiệp

Nhà máy thủy điện

TE-6420 có thể tiếp nhận tín hiệu tốc độ quay của tua-bin và máy phát điện, cung cấp dữ liệu cho hệ thống giám sát tổ máy, theo dõi quá trình khởi động, vận hành và dừng máy.

Nhà máy điện và hệ thống máy phát

Mô đun được sử dụng trong các cấu hình đo tốc độ, giám sát trạng thái chuyển động và hỗ trợ hệ thống điều khiển máy phát điện.

Dây chuyền sản xuất công nghiệp

Trong các hệ thống sử dụng SICAM, thiết bị có thể thu thập tín hiệu từ động cơ, trục truyền động và máy móc quay nhằm phục vụ giám sát vận hành.

Hệ thống điều khiển và SCADA

TE-6420 cung cấp dữ liệu đo tốc độ cho bộ điều khiển trung tâm. Dữ liệu có thể được sử dụng để hiển thị, lưu trữ và thiết lập các chức năng cảnh báo theo yêu cầu của hệ thống.

6. Khả năng tương thích với hệ thống SICAM

Siemens TE-6420 thuộc nhóm mô đun I/O của SICAM TM. Theo tài liệu kỹ thuật Siemens, mô đun cũng có thể được kết nối với bộ xử lý CP-8050 thuộc dòng SICAM A8000 thông qua mô đun ghép nối CM-6812.

Khả năng tích hợp thực tế phụ thuộc vào phiên bản phần cứng, phần mềm hệ thống và cấu hình I/O hiện hữu. Khi nâng cấp hoặc thay thế thiết bị, cần kiểm tra tài liệu tương thích trước khi lắp đặt.

7. Lưu ý khi lựa chọn và thay thế Siemens TE-6420

Khi lựa chọn mô đun đo tốc độ TE-6420, cần đối chiếu chính xác mã đặt hàng 6MF1113-0GE20-0AA0 với thiết bị hiện hữu. Đồng thời, kiểm tra mức điện áp tín hiệu cảm biến, cấu hình kênh đo và khả năng tương thích với bộ điều khiển.

Đối với nhà máy đang vận hành, nên sao lưu cấu hình hệ thống, kiểm tra sơ đồ đấu nối và thực hiện thử nghiệm tín hiệu sau khi thay thế. Việc cấu hình đúng số xung trên mỗi vòng quay cũng cần thiết để bảo đảm giá trị tốc độ hiển thị phù hợp với tốc độ thực tế của thiết bị.

8. Câu hỏi thường gặp về Siemens TE-6420

Mô đun Siemens TE-6420 dùng để làm gì?

TE-6420 dùng để tiếp nhận và xử lý tín hiệu xung từ cảm biến, phục vụ đo tốc độ quay, đếm xung, nhận biết chiều quay và phát hiện trạng thái dừng của thiết bị.

TE-6420 có bao nhiêu kênh đầu vào?

Thiết bị có bốn đầu vào xung, bố trí thành hai nhóm, mỗi nhóm hai kênh.

TE-6420 có hỗ trợ cảm biến NAMUR không?

Có. Ngoài tín hiệu điện áp 5 VDC và 24 VDC, mô đun hỗ trợ tín hiệu NAMUR theo tiêu chuẩn DIN 19234.

Siemens TE-6420 có thể sử dụng với CP-8050 không?

Có. Thiết bị có thể tích hợp với CP-8050 thông qua CM-6812 trong các cấu hình được Siemens hỗ trợ.

9. Liên hệ tư vấn và báo giá Siemens TE-6420

Mô đun đo tốc độ Siemens TE-6420 (6MF1113-0GE20-0AA0) là thiết bị phục vụ thu thập tín hiệu tốc độ trong hệ thống tự động hóa công nghiệp, đặc biệt trong các ứng dụng giám sát máy móc quay và hệ thống điều khiển nhà máy điện.

Khách hàng có nhu cầu mua mới, thay thế hoặc tìm kiếm thiết bị tương thích nên cung cấp mã sản phẩm, số lượng cần mua và thông tin hệ thống đang sử dụng để được tư vấn, kiểm tra khả năng tương thích và báo giá.
