Đồng hồ đo đa năng SICAM P850 chính hãng Siemens

Đồng hồ đo đa năng SICAM P850 là thiết bị đo lường và giám sát chất lượng điện năng do Siemens phát triển. Sản phẩm có khả năng thu thập, hiển thị, đánh giá, lưu trữ và truyền các đại lượng điện như điện áp, dòng điện, tần số, công suất, điện năng và sóng hài.

Ngoài chức năng của một đồng hồ đo điện thông thường, SICAM P850 còn hỗ trợ phát hiện sự kiện điện áp, ghi dạng sóng và xuất dữ liệu phục vụ phân tích sự cố. Thiết bị phù hợp với nhà máy, trạm biến áp, trung tâm dữ liệu, tòa nhà và các hệ thống phân phối điện yêu cầu giám sát liên tục.

Đồng hồ đo đa năng SICAM P850 là gì?

SICAM P850 thuộc nhóm thiết bị Power Quality and Measurement của Siemens. Thiết bị được sử dụng trong hệ thống một pha, ba pha ba dây và ba pha bốn dây.

SICAM P850 có thể đo và tính toán:

Điện áp pha, điện áp dây
Dòng điện từng pha
Tần số hệ thống
Góc pha
Công suất tác dụng P
Công suất phản kháng Q
Công suất biểu kiến S
Hệ số công suất PF và cos φ
Điện năng tác dụng, phản kháng
Sóng hài điện áp và dòng điện
Độ méo hài tổng THDS
Độ nhấp nháy điện áp Pst, Plt
Giá trị nhỏ nhất, trung bình và lớn nhất
Biểu đồ phụ tải và công suất cực đại

Theo Siemens, SICAM P850 được thiết kế để thu thập và truyền dữ liệu điện, đồng thời cung cấp thông tin phục vụ phân tích chất lượng điện trong hệ thống. Trang sản phẩm SICAM P850 của Siemens.

Đặc điểm nổi bật của SICAM P850

Đo chất lượng điện năng Class S

Đồng hồ đo đa năng SICAM P850 thực hiện phép đo theo tiêu chuẩn IEC 61000-4-30 Edition 3, Class S. Thiết bị phù hợp cho hoạt động giám sát chất lượng nguồn điện, đánh giá xu hướng và tìm kiếm nguyên nhân gây bất thường trong hệ thống.

Các sự kiện có thể được SICAM P850 phát hiện gồm:

Sụt áp
Tăng áp
Gián đoạn điện áp
Mất cân bằng điện áp
Thay đổi tần số
Vượt ngưỡng điện áp hoặc dòng điện
Biến động chất lượng nguồn

Dữ liệu sự kiện giúp kỹ sư xác định thời điểm xảy ra bất thường và đánh giá mức độ ảnh hưởng đến hoạt động của thiết bị điện.

Phân tích sóng hài đến bậc 40

Biến tần, UPS, bộ chỉnh lưu và các tải điện tử thường phát sinh sóng hài. Nếu không được kiểm soát, sóng hài có thể làm nóng máy biến áp, quá tải dây trung tính, ảnh hưởng tụ bù và gây nhiễu thiết bị điều khiển.

SICAM P850 đo được sóng hài điện áp và dòng điện đến bậc 40, đồng thời cung cấp giá trị THDS. Những dữ liệu này hỗ trợ:

Xác định mức độ ô nhiễm sóng hài
Kiểm tra ảnh hưởng của tải phi tuyến
Đánh giá hoạt động của hệ thống tụ bù
Lựa chọn giải pháp lọc sóng hài
So sánh chất lượng điện trước và sau khi cải tạo

Ghi dạng sóng sự cố

SICAM P850 tích hợp chức năng ghi dạng sóng điện áp và dòng điện. Quá trình ghi có thể được kích hoạt khi một giá trị vượt qua ngưỡng cài đặt.

Tần số lấy mẫu danh định của bộ ghi dạng sóng đạt 10.240 mẫu/giây, tương đương khoảng 204,8 mẫu mỗi chu kỳ đối với lưới điện 50 Hz. Dữ liệu được lưu ở định dạng COMTRADE để phục vụ phân tích sự cố. Tài liệu SICAM P850/P855 của Siemens.

Bộ nhớ dung lượng 2 GB

Thiết bị được trang bị bộ nhớ microSD 2 GB để lưu:

Bản ghi dạng sóng
Sự kiện điện áp
Dữ liệu đo theo thời gian
Giá trị nhỏ nhất, trung bình và lớn nhất
Biểu đồ phụ tải
Nhật ký vận hành

Dung lượng lưu thực tế phụ thuộc vào chu kỳ ghi, số lượng đại lượng được chọn và tần suất xảy ra sự kiện.

Web server tích hợp

Web server của SICAM P850 cho phép người dùng truy cập thiết bị bằng trình duyệt web. Kỹ sư có thể thực hiện nhiều tác vụ mà không cần cài đặt phần mềm riêng:

Cài đặt sơ đồ lưới
Khai báo tỷ số CT và VT
Xem giá trị đo tức thời
Theo dõi sóng hài
Kiểm tra sự kiện và cảnh báo
Tải bản ghi dạng sóng
Chẩn đoán tình trạng thiết bị
Cập nhật firmware

Thông số kỹ thuật SICAM P850

Thông số	Giá trị tham khảo
Nhà sản xuất	Siemens
Dòng sản phẩm	SICAM P850 – 7KG85
Cấp đo chất lượng điện	IEC 61000-4-30 Ed.3, Class S
Số đầu vào điện áp	4 đầu vào AC
Điện áp pha–trung tính	Tối đa 400 V AC theo cấu hình
Điện áp pha–pha	Tối đa 690 V AC theo cấu hình
Số đầu vào dòng điện	3 đầu vào AC
Dòng điện danh định	1 A hoặc 5 A
Tần số lưới	50 Hz hoặc 60 Hz
Khả năng đo sóng hài	Đến bậc 40
Đo độ nhấp nháy	Pst và Plt theo IEC 61000-4-15
Bộ nhớ	MicroSD 2 GB
Đầu ra số	2 đầu ra nhị phân
Truyền thông Ethernet	Modbus TCP hoặc IEC 61850 Edition 2
Truyền thông RS485 tùy chọn	Modbus RTU hoặc IEC 60870-5-103
Đồng bộ thời gian	NTP
Định dạng xuất dữ liệu	CSV và COMTRADE
Nguồn cấp	24–250 V DC hoặc 110–230 V AC
Kích thước loại lắp bảng	96 × 96 × 100 mm
Cấp bảo vệ mặt trước	IP40 hoặc IP51 tùy phiên bản

Thông số cụ thể có thể khác nhau giữa các mã đặt hàng. Người dùng cần kiểm tra đầy đủ mã 7KG85 trước khi mua hoặc thay thế thiết bị.

Khả năng kết nối hệ thống

Modbus TCP

Modbus TCP cho phép SICAM P850 trao đổi dữ liệu với PLC, SCADA, máy tính công nghiệp và phần mềm quản lý năng lượng thông qua mạng Ethernet.

Các dữ liệu có thể truyền bao gồm:

Giá trị điện áp, dòng điện
Công suất và điện năng
Tần số
Hệ số công suất
Sóng hài
Cảnh báo và trạng thái thiết bị

IEC 61850 Edition 2

IEC 61850 Edition 2 giúp SICAM P850 tích hợp vào hệ thống tự động hóa trạm điện. Giao thức này phù hợp với trạm biến áp, nhà máy điện và hệ thống phân phối điện cần dữ liệu được chuẩn hóa.

Modbus RTU và IEC 60870-5-103

Tùy theo cấu hình, thiết bị có thể trang bị giao diện RS485 hỗ trợ Modbus RTU hoặc IEC 60870-5-103. Do đó, SICAM P850 có thể kết nối vào cả hệ thống truyền thông Ethernet hiện đại lẫn mạng nối tiếp hiện hữu.

Các phiên bản lắp đặt

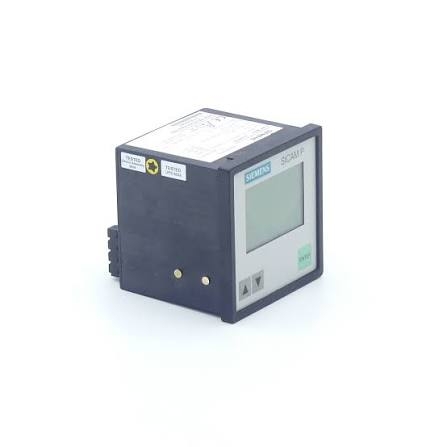

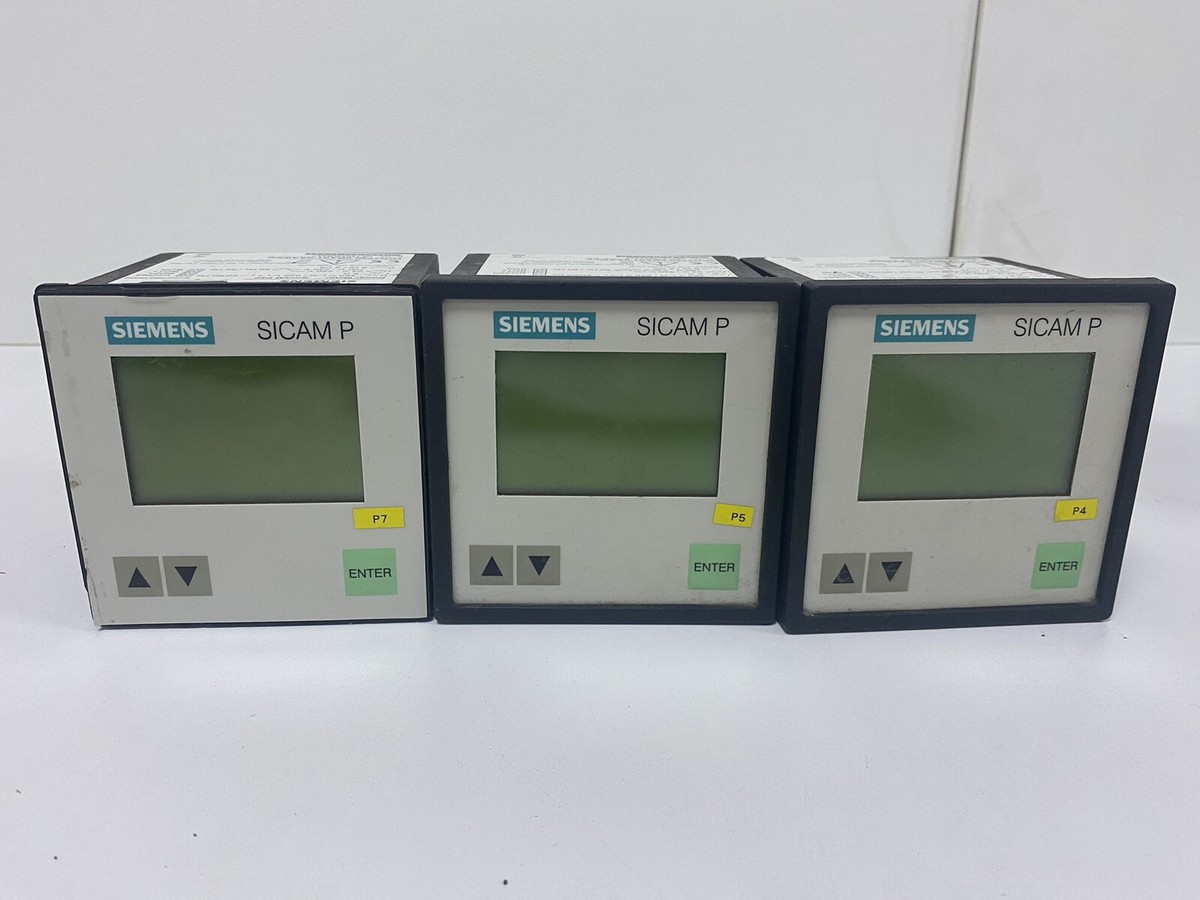

Phiên bản lắp âm bảng điện

Phiên bản này có màn hình đồ họa, phím chức năng và kích thước mặt 96 × 96 mm. Người vận hành có thể quan sát các thông số ngay tại tủ điện.

Thiết bị phù hợp lắp tại:

Tủ điện tổng MSB
Tủ phân phối
Tủ điều khiển trung tâm
Tủ máy phát điện
Trạm biến áp

Phiên bản gắn DIN rail

SICAM P850 còn có phiên bản gắn DIN rail không màn hình. Dữ liệu được theo dõi thông qua web server, SCADA hoặc phần mềm quản lý năng lượng.

Phiên bản này phù hợp với các hệ thống có nhiều điểm đo hoặc không yêu cầu hiển thị tại chỗ.

Lợi ích khi sử dụng đồng hồ đo SICAM P850

Giám sát điện năng toàn diện

Thiết bị kết hợp đo điện, quản lý phụ tải, giám sát chất lượng điện và ghi sự cố trong cùng một sản phẩm.

Phát hiện sớm bất thường

Khả năng ghi nhận sụt áp, tăng áp, gián đoạn và vượt ngưỡng giúp người vận hành xử lý vấn đề trước khi xảy ra dừng máy.

Hỗ trợ tiết kiệm năng lượng

Dữ liệu công suất và biểu đồ phụ tải giúp xác định thời điểm tiêu thụ cao, kiểm soát công suất cực đại và tối ưu chế độ vận hành.

Phân tích nguyên nhân sự cố

Bản ghi COMTRADE cho phép xem lại dạng sóng trước, trong và sau sự kiện. Qua đó, kỹ sư có thêm cơ sở để xác định sự cố đến từ nguồn cấp, tải hoặc quá trình đóng cắt.

Tích hợp thuận tiện

Việc hỗ trợ Modbus TCP, IEC 61850 Edition 2 và giao diện RS485 tùy chọn giúp SICAM P850 kết nối với nhiều hệ thống điều khiển khác nhau.

Ứng dụng của SICAM P850

Đồng hồ đo đa năng SICAM P850 được sử dụng trong:

Nhà máy sản xuất
Trạm biến áp
Nhà máy điện
Hệ thống năng lượng tái tạo
Trung tâm dữ liệu
Bệnh viện
Tòa nhà thương mại
Sân bay và hệ thống giao thông
Hệ thống sử dụng nhiều biến tần
Tủ điện tổng và tủ phân phối
Hệ thống quản lý năng lượng
Mạng điện IT, TT và TN

Khi nào nên lựa chọn SICAM P850?

SICAM P850 phù hợp khi dự án cần:

Đo nhiều đại lượng điện trên cùng một thiết bị
Giám sát chất lượng điện Class S
Phân tích sóng hài đến bậc 40
Ghi dạng sóng khi xảy ra sự cố
Lưu dữ liệu vận hành dài hạn
Kết nối Modbus TCP hoặc IEC 61850
Theo dõi biểu đồ phụ tải
Xuất dữ liệu CSV và COMTRADE

Nếu chỉ cần đo điện áp, dòng điện và công suất cơ bản, doanh nghiệp có thể lựa chọn một dòng đồng hồ đơn giản hơn. SICAM P850 phù hợp nhất với hệ thống cần kết hợp đo điện năng và phân tích chất lượng nguồn.

Lưu ý khi lựa chọn SICAM P850

Trước khi đặt hàng, cần xác định:

Kiểu lắp âm bảng hay gắn DIN rail.
Yêu cầu có hoặc không có màn hình.
Dòng thứ cấp CT là 1 A hay 5 A.
Điện áp đo trực tiếp hay thông qua VT.
Sơ đồ lưới điện cần giám sát.
Giao thức truyền thông cần sử dụng.
Cấp bảo vệ mặt trước.
Nguồn cấp phụ trợ.
Khả năng tương thích với SCADA hiện tại.

Khi lắp đặt, cần đấu đúng thứ tự pha và cực tính biến dòng. Đấu ngược CT có thể làm sai dấu công suất, hệ số công suất và chiều điện năng.

Câu hỏi thường gặp về SICAM P850

SICAM P850 có hỗ trợ Modbus không?

Có. Thiết bị hỗ trợ Modbus TCP qua Ethernet. Modbus RTU qua RS485 có trên những cấu hình tương ứng.

SICAM P850 đo sóng hài đến bậc bao nhiêu?

Thiết bị hỗ trợ đo sóng hài điện áp và dòng điện đến bậc 40.

SICAM P850 có ghi được sự cố không?

Có. Thiết bị ghi dạng sóng điện áp, dòng điện và xuất dữ liệu theo định dạng COMTRADE.

SICAM P850 thuộc Class A hay Class S?

SICAM P850 thực hiện phép đo theo IEC 61000-4-30 Edition 3, Class S. Thiết bị không thuộc nhóm máy phân tích Class A.

SICAM P850 có thay thế đồng hồ đa năng thông thường được không?

Có thể, nếu đầu vào đo, nguồn cấp, kích thước lắp đặt và giao thức truyền thông phù hợp. Tuy nhiên, cần kiểm tra đúng mã đặt hàng trước khi thay thế.

Kết luận

Đồng hồ đo đa năng SICAM P850 là giải pháp đo lường và giám sát chất lượng điện năng chuyên nghiệp của Siemens. Thiết bị hỗ trợ đo sóng hài, phát hiện sự kiện điện áp, ghi dạng sóng, quản lý phụ tải và truyền dữ liệu lên hệ thống điều khiển.

Với bộ nhớ 2 GB, giao thức Modbus TCP, IEC 61850 Edition 2 và khả năng xuất dữ liệu CSV, COMTRADE, SICAM P850 đáp ứng tốt nhu cầu giám sát tại nhà máy, trạm biến áp và các công trình hạ tầng. Khi lựa chọn thiết bị, cần đối chiếu chính xác mã 7KG85 và yêu cầu kỹ thuật của từng dự án.
